ArCADia BIM LT 14

Program ArCADia BIM LT 14
Program ArCADia BIM LT 14
lic.siec64-bit




Cena:
netto: 3150,00 zł
brutto: 3874,50 zł
Licencja wieczysta
Dostępny w licencji rocznej
Produkt dostępny w subskrypcji INTERsoft-PARTNER
linia

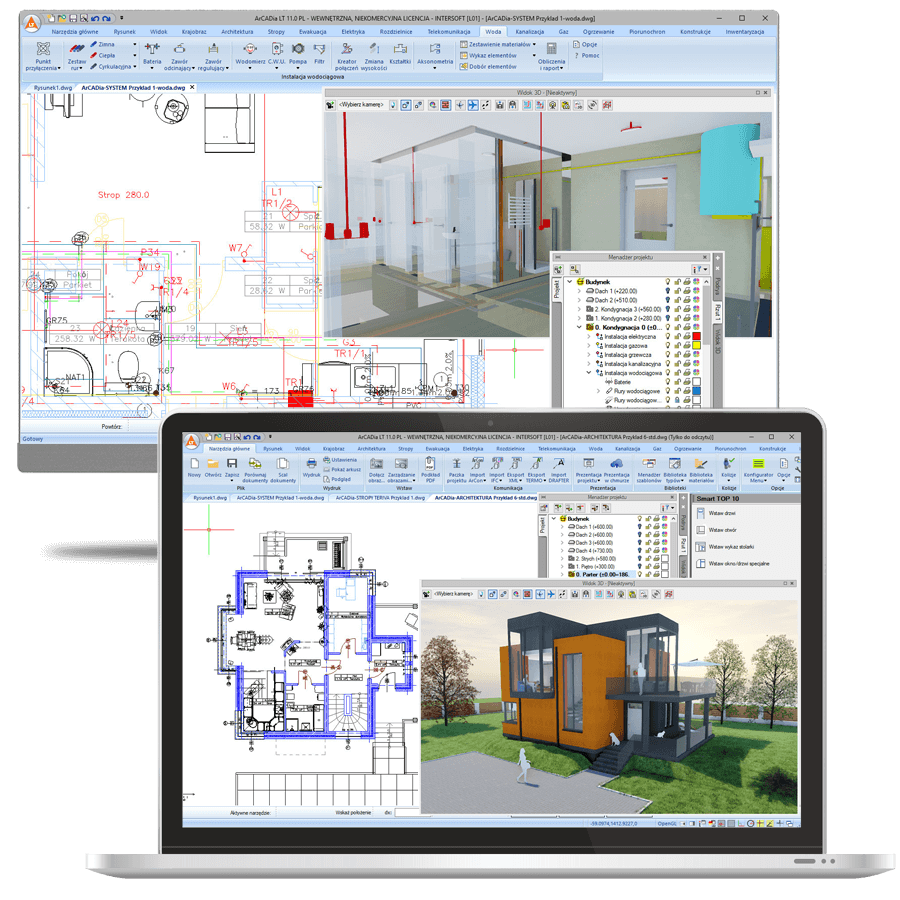

Czym jest program ArCADia BIM LT 14?

Ideą przyświecającą autorom systemu ArCADia było stworzenie programu pozwalającego
na zapisanie w formie elektronicznej efektów twórczych przemyśleń architekta – dotyczących formy i funkcjonalności tworzonego obiektu – w połączeniu z efektami inżynierskiej pracy konstruktora i rzeczywistego odwzorowania elementów będących efektem pracy instalatorów. Wszystko to wsparte jest narzędziami obliczeniowymi w jednym integralnym modelu. Trudno przecenić korzyści płynące z takiego sposobu projektowania. BIM (Building Information Modeling) opisywany był w wielu publikacjach. Powszechnie wydaje się, że głównymi beneficjentami korzyści są inwestorzy, wykonawcy i przyszli administratorzy budynku. Jednak stworzony przez nas system powinien już na etapie projektowania dawać twórcom nowe narzędzia pracy i kontroli pozwalające się skupić na istocie zagadnienia, a nie na żmudnych pracach „kreślarskich”. Struktura systemu ArCADia pozwala wszystkim uczestnikom procesu projektowania na pracę w jednym środowisku opierającym się o moduł główny, przeznaczony dla wszystkich członków grupy projektowej - ArCADia BIM. ArCADia BIM pozwala na wprowadzanie i zarządzanie wszystkimi elementami projektu, jednakże dla każdej branży przeznaczone są osobne, dodatkowe moduły uwzględniające specyfikę projektów branżowych.

Możliwości programu ArCADia BIM LT

ArCADia BIM LT jest modułem głównym systemu ArCADia. Moduł ten składa się z podstawowych narzędzi systemu, funkcji tworzących model architektoniczny i konstrukcyjny, funkcji rysujących instalacje wewnętrzne oraz uproszczonego silnika rysującego CAD.

Podstawowe narzędzia systemu

Architektura

Konstrukcja

Instalacje wodociągowe

Instalacje kanalizacyjne

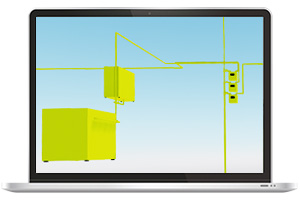

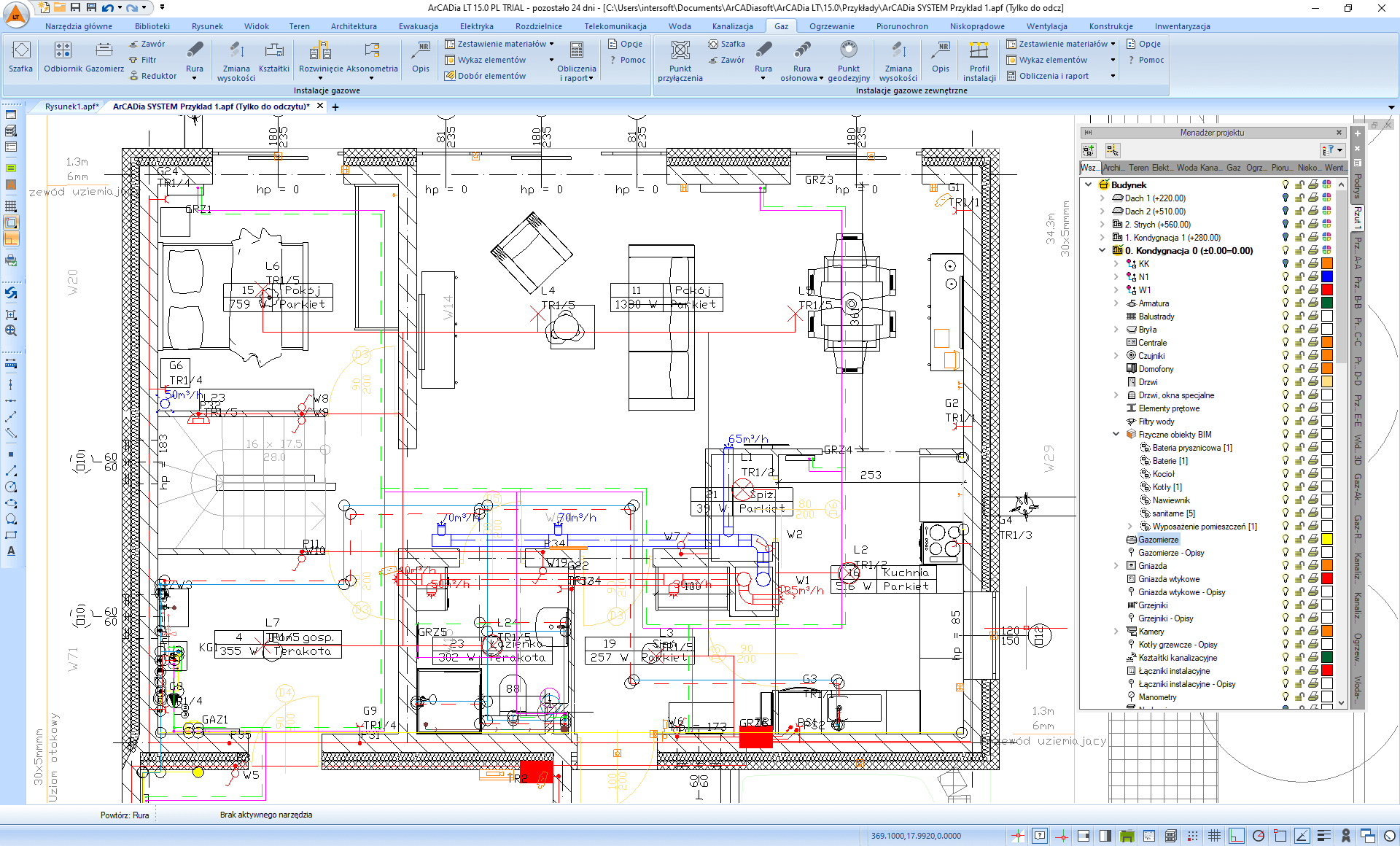

Instalacje gazowe

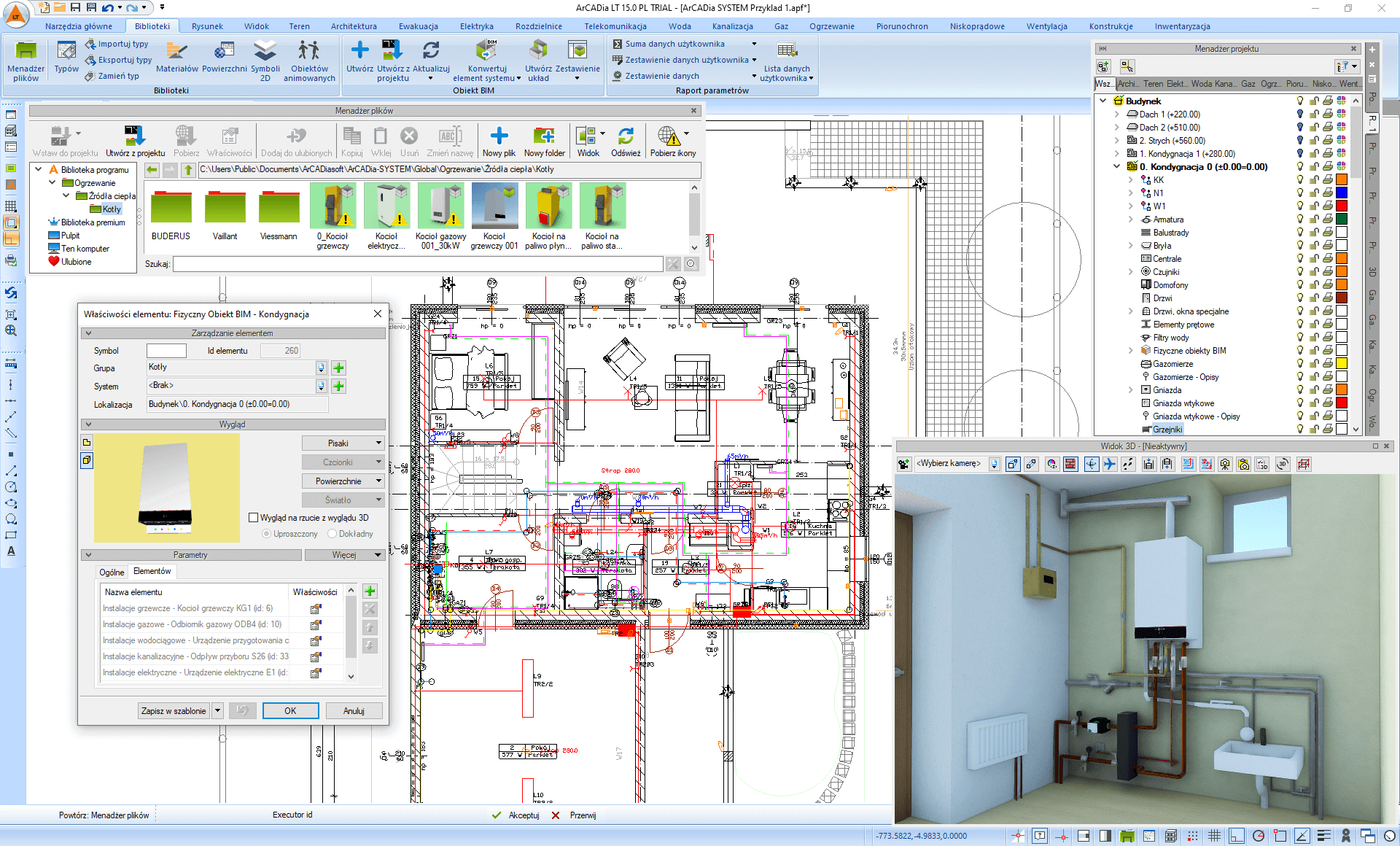

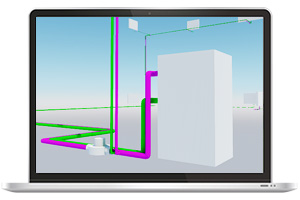

Instalacje grzewcze

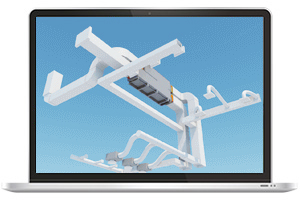

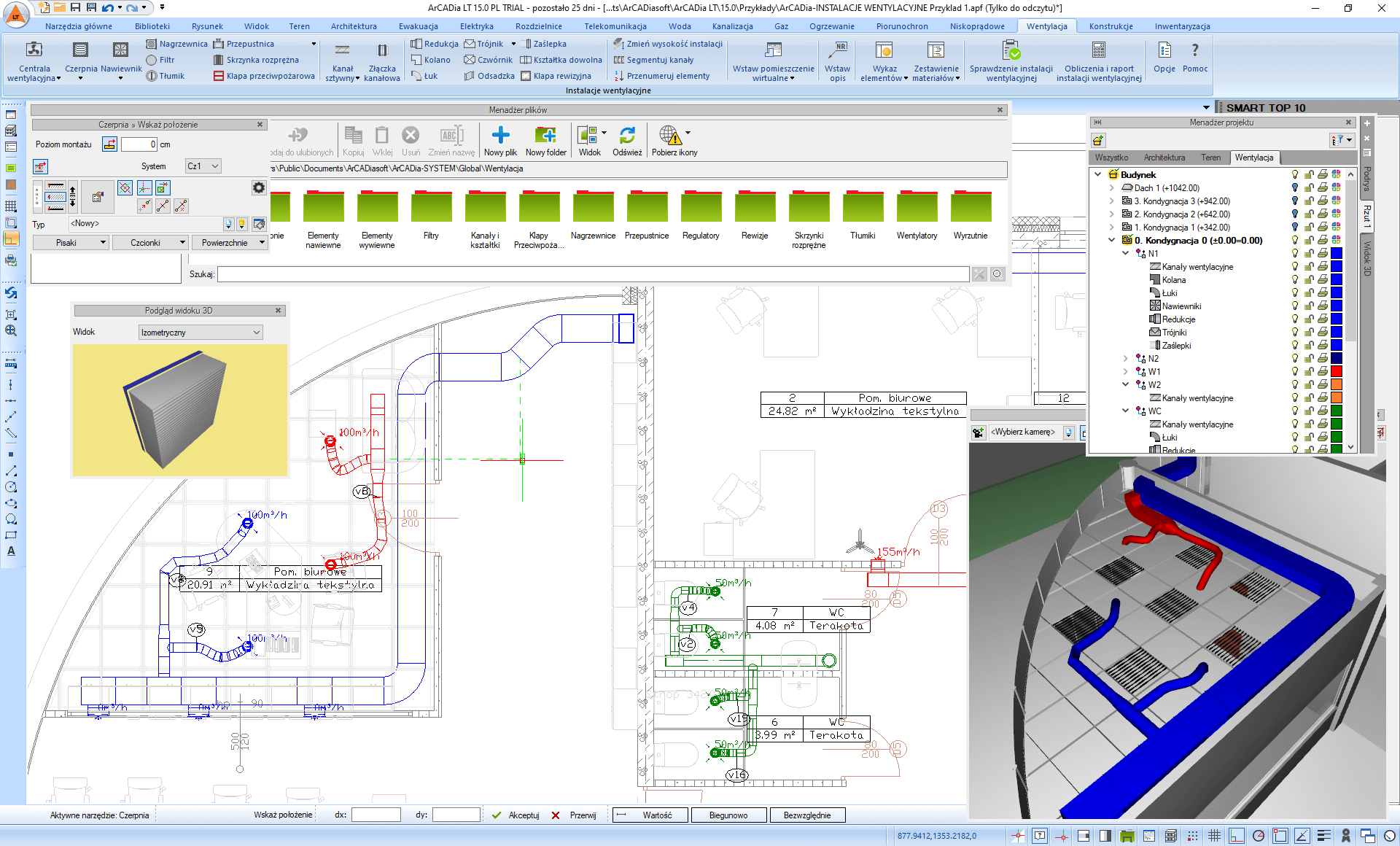

Instalacje wentylacyjne

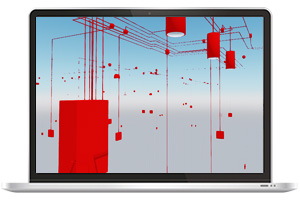

Instalacje elektryczne

Komunikacja

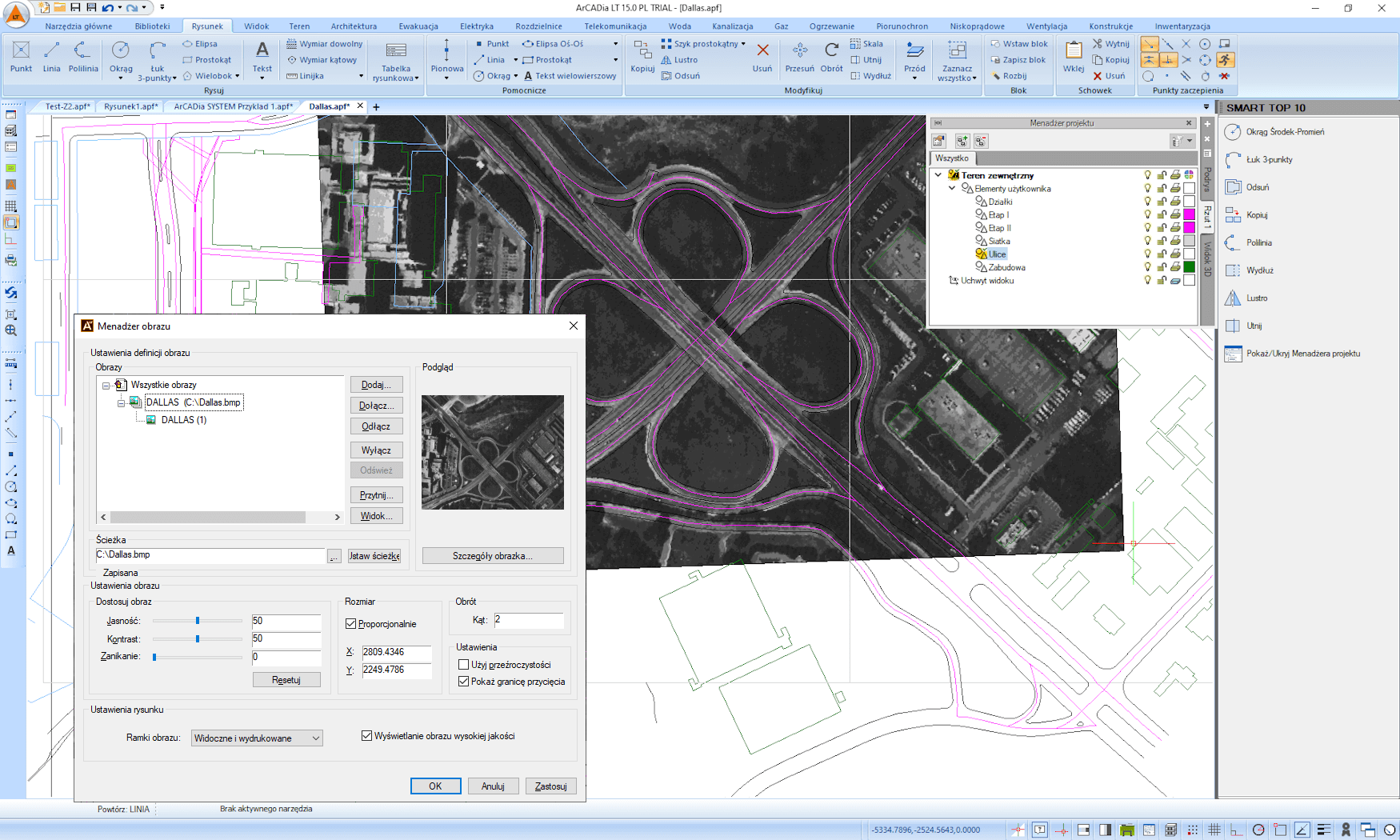

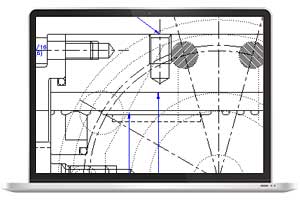

Narzędzia kreślarskie - uproszczony silnik rysujący CAD


Podstawowe narzędzia systemu

  • Zarządzanie widokami i wyświetlanymi informacjami przez czytelne drzewo Menadżera projektu.
  • Wprowadzanie elementów takich jak ściana, rura itp. za pomocą funkcji inteligentnego śledzenia.
  • Filmy instruktażowe dostępne przy ikonach poleceń.
  • Pokazywanie elementów rysowanych na rzucie w klasycznym lub nowym widoku 3D renderowanym w czasie rzeczywistym (wizualizacja z wykorzystaniem silnika do gier 3D).
  • [NOWOŚĆ] Rozszerzone możliwości Opisu elementów.
  • [NOWOŚĆ] Nowy poziom szczegółowości używany głównie w elementach instalacji.
  • [NOWOŚĆ] Zmiany w tworzeniu rzutu kondygnacji ułatwiające rysowanie instalacji.
  • [NOWOŚĆ] Dodatkowe opcje obiektów animowanych: obrót obiektu, modyfikacje zadanej ścieżki, łatwiejsze prowadzanie i zmiany wysokości położenia oraz możliwość wyłączenia w widoku 3D.
  • Inteligentna lista najczęściej używanych poleceń (Smart TOP 10), które automatycznie zapamiętują się w trakcie pracy nad projektem, tworząc spersonalizowaną paletę narzędzi.
  • Możliwość porównania dwóch wersji projektu stworzonego jako model systemu ArCADia w zakresie nowych
    i zmodyfikowanych elementów systemu.
  • Możliwość scalenia modelu budynku z projektu architektonicznego z modelami projektowymi instalacji w celu stworzenia jednego kompletnego modelu projektu budowlanego.
  • Dowolne zestawienia kolizji wszystkich lub pojedynczych elementów systemu ArCADia na rzucie, w widoku 3D
    i czytelnej liście.
  • Wbudowana biblioteka umożliwiająca uszczegóławianie rysunków o potrzebne symbole 2D i obiekty 3D.
  • Biblioteka obiektów animowanych.
  • Animacja słońca i wybór zachmurzenia sceny w trybie zaawansowanym widoku 3D.
  • Możliwość zapisu obchodu projektu z trybu zaawansowanego widoku 3D w formacie MP4.
  • Biblioteka tekstur PBR, w której można definiować własne powierzchnie i zapisywać je do wykorzystania
    w kolejnych projektach.
  • Tworzenie i wprowadzanie tabelek rysunkowych z możliwością zapisu do biblioteki programu.
  • Zapis własnych ustawień dla elementów (pisaków, czcionek, domyślnych wielkości elementów itp.) w szablonie projektu.
  • Wbudowana biblioteka typów dla wszystkich elementów, z możliwością rozbudowy.
  • Opcje pomocnicze (linie pionowe, poziome, równoległe itp.) umieszczane w specjalnej grupie (na własnej warstwie) i łatwo dostępne z lewego paska narzędzi.
  • Możliwości wprowadzania wymiarowania liniowego i kątowego.
  • Opcje pomiaru długości, pola i obwodu.
  • Wbudowany arkusz wydruku domyślnie umieszczony w obszarze rysunku, pokazujący w łatwy i czytelny sposób zawartość wydruku.
  • Intuicyjny sposób definiowania wielkości arkusza i skali drukowanego rysunku.
  • Praca w natywnym formacie DWG 2018.
  • [NOWOŚĆ] Zmiany w instalacji programu, od teraz biblioteki powierzchni i obiektów 3D pobierane są jako oddzielne instalacje, użytkownik może zdecydować samodzielnie, czy je pobiera czy nie.
  • [NOWOŚĆ] Zmiana licencjonowania programu, wprowadzenie licencji sieciowych.
  • [NOWOŚĆ] Zmiany w programie mające na celu poprawę wyświetlania okien systemu ArCADia na monitorach 4K.
  • Precyzyjne drukowanie poprzez zadawanie wszystkich parametrów wydruku.
  • Praca w natywnym formacie DWG 2018.

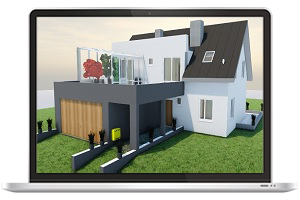

Architektura

  • Wybór zdefiniowanych lub zadawanie dowolnych ścian wielowarstwowych.
  • Wbudowany katalog materiałów budowlanych oparty na normach
    PN-EN 6946 i PN-EN 12524.
  • Nowa opcja wprowadzania pojedynczej ściany krawędzią.
  • Wprowadzanie stolarki okiennej i drzwiowej w sposób parametryczny.
  • Wprowadzanie pojedynczych otworów kominowych lub szachtów, czyli grupy kominów o zadanej ilości kolumn i wierszy.
  • Tworzenie automatyczne pomieszczeń z zamkniętych obrysów ścian i ścian wirtualnych, z zadawaniem nazw, funkcji, temperatury i zapotrzebowania na oświetlenie.
  • Definiowanie jedno- i wielobiegowych schodów oraz schodów zabiegowych na dowolnym rzucie.
  • Wprowadzanie automatycznych stropów na zamkniętym obrysie ścian zewnętrznych.
  • Tworzenie kondygnacji z możliwością kopiowania wybranych elementów.
  • Wprowadzanie automatycznego dachu na zamkniętym obrysie ścian zewnętrznych.
  • Wprowadzanie okien dachowych i facjatek (lukarn).
  • Wstawianie zestawień stolarki oraz wykazów pomieszczeń.

Funkcje dostępne w płatnym module ArCADia-ARCHITEKTURA

  • Wprowadzanie ścian łukowych jedno- lub wielowarstwowych.
  • Możliwość przekształcenia rysunku 2D stworzonego z polilinii lub linii w rzut ścian jedno- lub wielowarstwowych, ścian wirtualnych i ław fundamentowych.
  • Wprowadzanie okien o różnych kształtach (okrągłe, trójkątne, z łukiem itp.) z możliwością zadawania dodatkowego podziału poziomego i pionowego oraz definiowaniem widoczności parapetu lub wycinanie w ścianie wyłącznie otworu w kształcie okna specjalnego.
  • Wprowadzanie drzwi specjalnych, np. łukowych, z doświetleniem górnym lub bocznym, obrotowych, przesuwnych, wahadłowych, ewakuacyjnych itp.
  • Wprowadzanie otworów i wnęk.
  • Dowolne wprowadzanie stropów i podłóg na gruncie.
  • Wprowadzanie sufitów podwieszanych o dowolnym kształcie lub automatycznie dostosowujących się do danego pomieszczenia.
  • Wprowadzenie elementów stalowych pionowych, poziomych i pochylonych.
  • Wprowadzenie z pliku F3D szkieletu konstrukcji prętowej, który jest widziany jako jeden element, ale może być rozbity i widziany jako pojedynczy element prętowy (przesuwany i edytowany pojedynczo).
  • Tworzenie schodów krętych oraz ramp/pochylni.
  • Wprowadzanie balustrad na tarasach i schodach poprzez wrysowanie ich na rzucie.
  • Dowolne wprowadzanie dachów wielospadowych z pełną możliwością edycji (zmiany na jedno- lub dwuspadowy, zmiany wysokości ścianki kolankowej i nachylenia dla każdej połaci oddzielnie).
  • Wprowadzanie konstrukcji drewnianej z programu ArCADia-RAMA (w wersji R3D3-Rama 3D). Połacie dachowe eksportowane do programu ArCADia-RAMA są tam obliczane konstrukcyjnie, a wprowadzona więźba trafia
    z powrotem do ArCADii-ARCHITEKTURY.
  • Wprowadzanie akcesoriów dachowych: wyłazów, rynien, rur spustowych, gąsiorów itp. elementów.
  • Wprowadzanie na rzut ław oraz dowolnie definiowanych stóp fundamentowych.
  • Możliwość stworzenia raportu długości czasu nasłonecznienia wszystkich lub wybranych pomieszczeń w budynku.
  • Możliwość pokazania zacieniania budynków przez stworzenie filmu wykonanego dowolną kamerą z listy, obrazującego przejście cienia w wyznaczonym dniu lub dniach.
  • Rysowanie dowolnego kształtu bryły o zadanej wysokości. Bryła może być użyta jako taras, podest, antresola itp. element.
  • Automatyczne tworzenie przekroju poprzez wskazanie linii cięcia (także schodkowego) budynku z możliwością definiowania elementów widocznych w widoku przekroju.
  • Rendering uproszczony (szybki i prosty w użyciu) lub zaawansowany z możliwością definiowania wszystkich potrzebnych ustawień (rodzaju i pozycji oświetlenia, zmiękczania cieni itp.).
  • Automatyczne i ręczne wymiarowanie projektowanego budynku. Możliwość wprowadzenia koty wysokościowej
    na rzucie kondygnacji i na przekroju oraz opisu elementu (dachu, stropu, ściany) pokazującego wykaz materiałów,
    z których element został stworzony.
  • Automatyczne opisywanie konstrukcji więźby dachowej, numerowanie elementów z pokazaniem wielkości przekroju i długości elementu.
  • Automatycznie tworzone zestawienia: powierzchni i kubatur, powierzchni dachów, akcesoriów dachowych (rynien, rur spustowych itd.), drewna z konstrukcji dachu, elementów prętowych, elementów sufitów podwieszanych oraz materiałów.
  • Możliwość wprowadzenia na rzut przyziemia symbolu i kierunku strzałki północy.
  • Obiektowa wymiana danych z programem ArCon.
  • Eksport podrysu projektu do programu ArCADia-RAMA w wersji R3D3-Rama 3D, możliwość przeniesienia wszystkich dachów projektu jednocześnie wraz ze wszystkimi osiami modularnymi łączonymi w jedną siatkę.

Zobacz więcej - ArCADia-ARCHITEKTURA

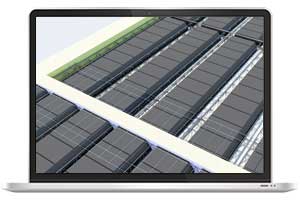

Konstrukcja

  • Moduł do wykonywania układów konstrukcyjnych stropów gęstożebrowych Teriva, zawierający wszystkie podstawowe elementy systemu: belki stropowe, żebra rozdzielcze, żebra ukryte, wymiany, siatki podporowe oraz dodatkowo wszystkie niezbędne wykazy materiałowe obejmujące wymienione elementy potrzebne do wykonania stropu, uzupełnione o stal zbrojeniową i beton monolityczny.
  • Wprowadzanie podciągów wraz ze wstawieniem zbrojenia podłużnego
    i strzemion.
  • Automatyczne budowanie widoku konstrukcyjnego 3D utworzonego na podstawie przestrzennego modelu architektonicznego budynku.
  • Przekazywanie do widoku konstrukcyjnego zarówno lokalizacji, jak i materiału oraz przekroju pręta. Przekazywanie pozostałych elementów modelu architektonicznego w postaci renderowanego lub półprzezroczystego widoku 3D,
    a w przypadku osi modularnych, elementów prętowych i powierzchniowych również w postaci ich aktywnego podrysu.

Funkcje dostępne w płatnym programie ArCADia-RAMA (w. R3D3-Rama 3D)

  • Edycja modelu prętowego widoku konstrukcyjnego.
  • Zadawanie obciążeń, węzłów i podpór schematu statycznego.
  • Obliczenia układów prętowych o stałym i zmiennym przekroju.
  • Określanie współrzędnych względnych w układzie kartezjańskim i biegunowym.
  • Możliwość przełączania między perspektywą a rzutem równoległym.
  • Narzędzia wzorowane na aplikacjach CAD, wykorzystujące przyciąganie do punktów charakterystycznych wraz
    z elementami śledzenia.
  • Grupowe możliwości modyfikacji węzłów, podpór, prętów i obciążeń.
  • Kopiowanie wielokrotne, kopiowanie w kierunku zadanego wektora (z ciągnięciem i skalowaniem), odsuwanie, przesuwanie, wydłużanie, usuwanie prętów i węzłów, obracanie, odbicia lustrzane, wyrównywanie węzłów, cofanie i przywracanie wprowadzonych zmian.
  • Manager profili prętów ze zdefiniowaną biblioteką profili stalowych, żelbetowych i drewnianych.
  • Możliwość tworzenia przekrojów prętów o dowolnym kształcie, docinanie przekrojów pojedynczych, kopiowanie, obracanie, przesuwanie części składowych przekroju złożonego.
  • Możliwość definiowania i obliczania prętów o zmiennej geometrii.
  • Obciążenia ciągłe i równomierne, siły skupione, momenty skupione, momenty ciągłe, podgrzanie pręta, różnica temperatur, siły skupione węzłowe, osiadanie podpór i obroty podpór.
  • Zadawanie i edycja obciążeń powierzchniowych równomiernych i trapezowych oraz rozkład obciążeń powierzchniowych na obciążenia prętowe i węzłowe.
  • Możliwość określania wzajemnych zależności między grupami obciążeń.
  • Możliwość dodatkowego zadawania własnych kombinacji użytkownika.
  • Możliwość tworzenia i zapisywania w projekcie własnych widoków układu.
  • Automatyczne uwzględnianie ciężaru własnego.
  • Pełny zestaw typów podpór z możliwością określania ich sprężystości.
  • Generatory parametryczne konstrukcji: przestrzennych ram prostokątnych, łuków (parabolicznych i kołowych), kratownic płaskich, drewnianych wiązarów dachowych, wież przestrzennych i przekryć geodezyjnych.
  • Możliwość wykonywania obliczeń statycznych według teorii I i II rzędu.
  • Możliwość wizualizacji kierunków i wartości reakcji podporowych.
  • Automatyczna kombinatoryka według Polskich Norm i Eurokodów PN-EN.
  • Wyznaczanie pełnej obwiedni naprężeń normalnych.
  • Wyznaczanie mapy naprężeń normalnych, stycznych i zredukowanych.
  • Możliwość wizualizacji wyników sił wewnętrznych, reakcji, deformacji i naprężeń normalnych.
  • Tworzenie różnych raportów zawierających wyniki tabelaryczne i graficzne w formacie RTF.
  • Wykazy materiałowe.

Zobacz więcej - ArCADia-RAMA (R3D3-Rama 3D)

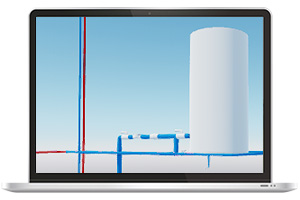

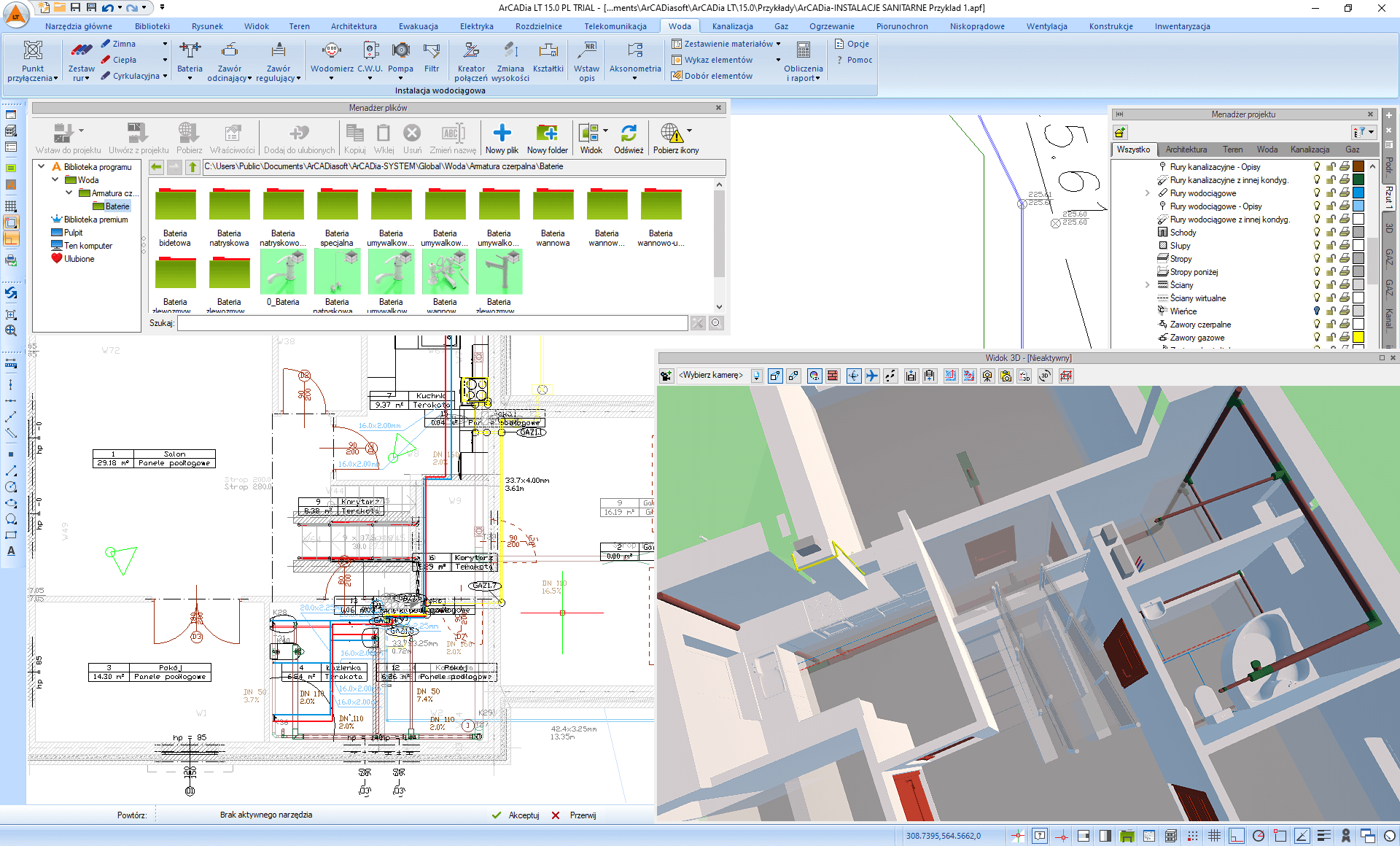

Instalacje wodociągowe

  • Sporządzanie rysunków wewnętrznej instalacji wodociągowej, od punktu przyłączenia, przez zestaw wodomierzowy i rurociągi, po niezbędną armaturę i punkty czerpalne.
  • Nanoszenie pionów i przewodów rozdzielczych z biblioteki rur wykonanych z różnych materiałów. Możliwość jednoczesnego prowadzenia kilku równoległych przewodów o różnych funkcjach oraz inteligentnego ich łączenia. Ułatwienia rysunkowe pozwalające na zmianę poziomu wielu elementów instalacji jednocześnie.
  • Wstawianie armatury i urządzeń z biblioteki producentów.
  • Wstawianie urządzeń z indywidualnie ustawionymi kształtami i wymiarami zdefiniowanymi przez użytkownika (np. podgrzewacze c.w.u.).
  • Wprowadzenie do biblioteki programu typowych układów elementów, np. zestawu wodomierzowego.
  • Automatyczne generowanie zestawu kształtek połączeniowych i możliwość ich modyfikacji.
  • Automatyczne tworzenie numerowania punktów i opisu instalacji z możliwością edycji. Tworzenie własnych szablonów.
  • Sprawdzenie instalacji pod względem poprawności połączeń.
  • Generowanie zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE WODOCIĄGOWE

  • Automatyczne wstawianie połączeń z punktami czerpalnymi na trzy sposoby.
  • Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
  • Automatyczne generowanie trzech rodzajów aksonometrii (również częściowych) z możliwością modyfikacji graficznej.
  • Wprowadzanie armatury zaporowej na rysunku aksonometrii z automatycznym uwzględnieniem na rzucie
    i w zestawieniach.
  • Obliczanie straty ciśnienia dla wszystkich lub wybranych ścieżek przepływu wody, wybór najniekorzystniej położonego punktu rozbioru.
  • Obliczenie strat ciepła i strat ciśnienia w obiegach cyrkulacyjnych z możliwością wyznaczenia wymaganych parametrów wysokości podnoszenia i wydajności dla pomp cyrkulacyjnych.
  • Uwzględnianie w obliczeniach warunków hydraulicznych dla instalacji z zastosowanymi hydrantami przeciwpożarowymi.
  • Automatyczny dobór elementów instalacji z uwzględnieniem obowiązujących przepisów.
  • Generowanie raportów obliczeniowych.

Zobacz więcej - ArCADia-INSTALACJE WODOCIĄGOWE

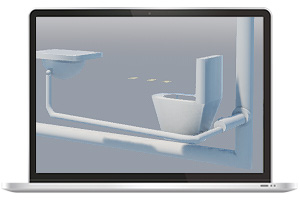

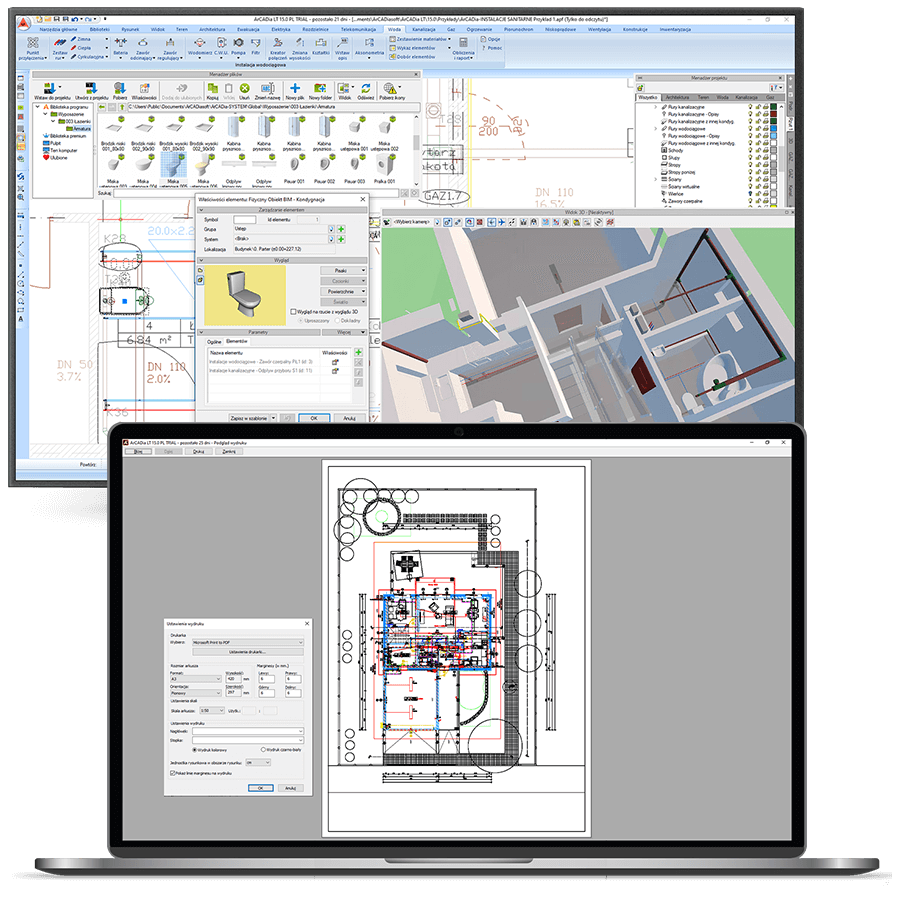

Instalacje kanalizacyjne

  • Wprowadzanie trasy rurociągów instalacji kanalizacyjnej z zadanym spadkiem na rzucie, począwszy od punktu odpływu, wraz ze studzienką rewizyjną, po przybory kanalizacyjne, z uwzględnieniem rodzaju odprowadzanych ścieków.
  • Nanoszenie punktów odpływu, armatury, czyszczaków i automatyczne wprowadzanie rewizji na poziome kanały odpływowe. Nadanie im informacji charakterystycznych.
  • Rysowanie rurociągów z automatycznym rozróżnieniem na kanały odpływowe, piony i podejścia pod przybory - bogata biblioteka materiałów.
  • Automatyczne generowanie zestawu kształtek połączeniowych wraz z możliwością ich modyfikacji i rysunkowym odzwierciedlaniem tych elementów na wszystkich rysunkach.
  • Ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji, zmiana poziomu wielu elementów instalacji jednocześnie. Możliwość wprowadzenia do biblioteki programu typowych układów elementów.
  • Automatyczne tworzenie numerowania punktów i opisu instalacji z możliwością edycji i tworzenia własnych szablonów.
  • Podgląd instalacji w 3D, ułatwiający korygowanie nieprawidłowości prowadzenia trasy rurociągów nieuwidacznianej na rzucie.
  • Sprawdzenie instalacji pod względem poprawności połączeń.
  • Generowanie gotowych zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE KANALIZACYJNE

  • Ułatwienia rysunkowe pozwalające w szybki i łatwy sposób kreować podejścia wielu odpływów jednocześnie,
    w zależności od sposobu podłączenia i przeznaczenia przyborów. Dobór rurociągów podejść przyborów do pionów
    z katalogów producentów.
  • Automatyczne generowanie rozwinięcia: odpływów, pionów, podejść z przyborami wraz z armaturą i urządzeniami instalacji kanalizacyjnej. Możliwość edycji i zmiany obiektów z poziomu rysunku rozwinięcia, a także edycji graficznej.
  • Automatyczne generowanie profili przewodów odpływowych i pionów z uwzględnieniem kolizji z instalacjami pochodzącymi z innych modułów systemu ArCADia. Uwzględnienie obiektów i kształtek połączeniowych.
  • Obliczanie przepływów odcinkowych, napełnień i prędkości. Wyznaczanie średnic odcinków odpływowych, pionów, rur spustowych i spadków.
  • Generowanie raportów obliczeniowych.

Zobacz więcej - ArCADia-INSTALACJE KANALIZACYJNE


Instalacje gazowe

  • Sporządzanie rysunków wewnętrznej instalacji gazowej, począwszy
    od zlokalizowania głównej szafki gazowej, rozmieszczenia odbiorników gazu, urządzeń pomiarowych, przez ustalenie przebiegu rurociągów instalacji gazowej, z ustaleniem miejsc montażu armatury odcinającej.
  • Ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji, zmiana poziomu wielu elementów instalacji jednocześnie. Możliwość wprowadzenia do biblioteki programu typowych układów elementów.
  • Wstawianie armatury i urządzeń z biblioteki producentów (np. filtr gazu
    i reduktor ciśnienia).
  • Automatyczne generowanie zestawu kształtek połączeniowych zależnych od rodzaju połączeń w punktach węzłowych oraz przy podejściach do punktów czerpalnych, wraz z możliwością ich modyfikacji.
  • Generowanie gotowych zestawień materiałów i wykazów elementów.
  • Sprawdzanie instalacji pod względem poprawności połączeń.
  • Możliwość prostego i szybkiego wprowadzania dodatkowych baz danych do biblioteki głównej programu oraz możliwość wyboru katalogów do użytku w danym projekcie instalacji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE GAZOWE

  • Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
  • Wyznaczenie obliczeniowego zapotrzebowania gazu dla budynku zasilanego gazem o dowolnych właściwościach palnych z uwzględnieniem współczynników jednoczesności.
  • Obliczenia całkowitej straty ciśnienia dla wszystkich ścieżek do odbiorników gazu oraz wyznaczenie ciśnienia minimalnego i maksymalnego przed odbiornikiem gazowym.
  • Generowanie schematów obliczeniowych dla wszystkich ścieżek dopływu gazu do odbiorników, wraz z możliwością ich uczytelnienia.
  • Automatyczne tworzenie rysunku rozwinięcia zaprojektowanej instalacji gazowej.
  • Automatyczne tworzenie rysunku aksonometrii zaprojektowanej instalacji. Możliwość wprowadzania armatury bezpośrednio na rysunku aksonometrii, z automatycznym uwzględnieniem na rzucie i w zestawieniach.
  • Automatyczny dobór elementów instalacji z uwzględnieniem obowiązujących przepisów.
  • Generowanie raportów obliczeniowych zawierających odcinkowe straty ciśnienia gazu na poszczególnych odcinkach obliczeniowych, z możliwością regulacji średnic odcinków.

Zobacz więcej - ArCADia-INSTALACJE GAZOWE


Instalacje grzewcze

  • Sporządzanie rysunków wewnętrznej instalacji grzewczej, od źródła ciepła, przez licznik ciepła i rurociągi, po niezbędną armaturę.
  • Wprowadzanie odbiorników ciepła, tj. grzejników płytowych, żeberkowych, łazienkowych, kanałowych, rur grzewczych, nagrzewnic
    i klimakonwektorów.
  • Możliwość wprowadzenia instalacji ogrzewania płaszczyznowego,
    np. podłogowego czy ściennego.
  • Nanoszenie pionów i przewodów rozdzielczych z bogatej biblioteki rur wykonanych z różnych materiałów. Możliwość jednoczesnego prowadzenia kilku równoległych przewodów
    o różnych funkcjach oraz inteligentnego ich łączenia.
  • Wstawianie armatury i urządzeń z biblioteki producentów oraz z indywidualnie ustawionymi kształtami i wymiarami, np. kotła grzewczego.
  • Automatyczne generowanie zestawu kształtek połączeniowych z możliwością ich modyfikacji.
  • Wstawianie mocowania (podpór stałych i przesuwnych) z możliwością zdefiniowania parametrów charakterystycznych dla zastosowanego mocowania.
  • Automatyczne tworzenie numerowania punktów i opisu instalacji z możliwością edycji. Tworzenie własnych szablonów.
  • Sprawdzenie instalacji pod względem poprawności połączeń.
  • Generowanie gotowych zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
  • Generowanie zestawień odbiorników w pomieszczeniach oraz zestawień uwzględniających rodzaj ogrzewania i moc w danym pomieszczeniu, z uwzględnieniem struktury budynku.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE GRZEWCZE

  • Automatyczne podłączenie wielu grzejników na trzy możliwe sposoby.
  • Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
  • Automatyczne generowanie trzech rodzajów aksonometrii (również częściowych), z możliwością modyfikacji graficznej.
  • Wprowadzanie armatury zaporowej bezpośrednio na rysunku aksonometrii z automatycznym uwzględnieniem
    na rzucie i w zestawieniach.
  • Obliczanie grawitacyjnego ciśnienia czynnego oraz liniowych i miejscowych strat ciśnienia dla wszystkich obiegów, wskazanie obiegu krytycznego.
  • Obliczanie wymaganego ciśnienia w instalacji z uwzględnieniem regulacji zaworami termostatycznymi.
  • Wskazanie wartości parametrów wymaganych dla pompy obiegowej: wysokości podnoszenia i wydajności.
  • Automatyczny dobór rurociągów, izolacji, zaworów termostatycznych, armatury odcinającej itp., z uwzględnieniem obowiązujących przepisów.
  • Generowanie raportów obliczeniowych.

Zobacz więcej - ArCADia-INSTALACJE GRZEWCZE


Instalacje wentylacyjne

  • Sporządzanie rysunków wewnętrznej instalacji wentylacyjnej
    - od elementów czerpnych/wyrzutowych, poprzez urządzenia wentylacyjne (wentylatory, nagrzewnice, klapy przeciwpożarowe itd.),
    aż po elementy końcowe instalacji w postaci nawiewników
    i wywiewników.
  • Nanoszenie elementów kanałowych i kształtek (wykonanych z różnych materiałów) o przekroju okrągłym, prostokątnym i owalnym. Możliwość dowolnej edycji kształtek i ich obrotu w przestrzeni lub wybór zdefiniowanych wstępnie elementów z biblioteki programu.
  • Podgląd instalacji w 3D ułatwiający korygowanie nieprawidłowości prowadzenia trasy kanałów nieuwidocznionej
    na rzucie.
  • Wstawianie urządzeń wentylacyjnych z biblioteki producentów z możliwością dodania własnych obiektów.
  • Ułatwienia rysunkowe pozwalające na zmianę poziomu wielu elementów instalacji jednocześnie.
  • Możliwość zdefiniowania dowolnej ilości systemów wentylacyjnych używanych w projekcie oraz ich właściwości,
    w tym również parametrów powietrza (w zakresie temperatury i wilgotności względnej).
  • Sporządzanie bilansu wentylacyjnego na podstawie architektury obiektu (lub pomieszczeń zdefiniowanych przez użytkownika). Założone przez użytkownika wartości wymaganego przepływu powietrza wentylacyjnego mogą zostać automatycznie przypisane i aktualizowane w elementach nawiewnych/wywiewnych zlokalizowanych
    w danych pomieszczeniach.
  • Wstawianie urządzeń wentylacyjnych z indywidualnie ustawionymi kształtami i wymiarami zdefiniowanymi przez użytkownika. Możliwość wstawienia własnych obiektów 3D i podłączenia ich do instalacji projektowanej
    w programie poprzez funkcję edycji lokalizacji króćców przyłączeniowych.
  • Wprowadzanie do biblioteki programu układów wielu elementów, np. fragmentu instalacji, w celu jego ponownego użycia na kolejnej kondygnacji.
  • Tworzenie opisów z możliwością edycji i zapisywanie własnych szablonów opisów.
  • Sprawdzanie instalacji pod względem poprawności połączeń oraz czytelny sposób wykrywania i korygowania błędów.
  • Generowanie zestawień materiałów oraz urządzeń zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE WENTYLACYJNE

  • Prowadzenie sieci kanałów wentylacyjnych wykonanych z różnych materiałów wraz z funkcją automatycznego generowania kolan i trójników przy łączeniu kanałów.
  • Możliwość automatycznego dopasowania wymiarów wstawianych kanałów i kształtek do obiektów już znajdujących się na rysunku.
  • Automatyczne generowanie przekrojów budynku wraz z instalacjami.
  • Automatyczne tworzenie opisu instalacji i numerowania punktów z możliwością edycji i tworzenia własnych szablonów.
  • Obliczanie całkowitej i częściowej straty ciśnienia dla wszystkich lub wybranych ścieżek przepływu powietrza, wybór ścieżki o największej stracie ciśnienia.
  • Obliczanie poziomu mocy akustycznej dla wszystkich lub wybranych ścieżek przepływu powietrza, w środkowych pasmach oktawowych z zakresu 63-8000 Hz.
  • Sprawdzanie spełnienia warunku zapewnienia ciśnienia dyspozycyjnego w instalacji.
  • Generowanie raportów wykonanych obliczeń zawierające podsumowania strat ciśnienia i poziomu mocy akustycznej na poszczególnych odcinkach instalacji.
  • Generowanie gotowych zestawień materiałów i urządzeń zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz stworzenia kosztorysów i wycen inwestycji.

Zobacz więcej - ArCADia-INSTALACJE WENTYLACYJNE


Instalacje elektryczne

  • Wykonanie rysunku instalacji elektrycznych wewnętrznych poprzez wprowadzenie tablic rozdzielczych, gniazd, łączników, puszek, opraw oświetleniowych.
  • Nadawanie elementom niezbędnych parametrów technicznych.
  • Możliwość modyfikacji symboli (dodawanie własnych) wprowadzanych obiektów dzięki podmianie widoków tychże elementów.
  • Możliwość przypisania odbiorników do konkretnej tablicy rozdzielczej (adresacja).
  • Wyznaczenie tras kablowych.
  • Bogata biblioteka katalogów producentów elementów instalacji elektrycznej.
  • Generowanie zestawienia materiałów wykorzystanych w projekcie umożliwiające tworzenie kosztorysów przy wycenie inwestycji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE ELEKTRYCZNE

  • Możliwość generowania schematów strukturalnych linii zasilających dla układu tablic rozdzielczych.
  • Przeprowadzenie na poszczególnych odcinkach zaprojektowanej instalacji obliczenia prądów zwarciowych oraz mocy zwarciowej.
  • Obliczenia prądów obciążeniowych (1-f lub 3-f) oraz spadków napięcia.
  • Generowanie raportu obliczeniowego i bilansu mocy w formacie RTF.

Zobacz więcej - ArCADia-INSTALACJE ELEKTRYCZNE

Funkcje dostępne w płatnym module ArCADia-INSTALACJE ELEKTRYCZNE PLUS

  • Projektowanie korytek, drabinek i kanałów kablowych.
  • Obliczanie obciążeń korytek kablowych.
  • Komunikacja z programem Dialux.

Zobacz więcej - ArCADia-INSTALACJE ELEKTRYCZNE PLUS


Komunikacja

  • Odczyt i zapis rysunków w formacie programu AutoCAD od 2.5 do 2018 (DWG, DXF).
  • Wczytywanie oraz edycja obrazów rastrowych (np. podkładów geodezyjnych), m.in. plików: JPG, TIF, BMP, GIF, PNG.
  • Import i eksport plików PDF.
  • Możliwość powiększania biblioteki obiektów 2D/3D o pliki w formatach: XOBJECT, ACO, O2C, OBJ, XOBJ3D oraz DWG.
  • Konwersja pliku IFC na obiekty podstawowe systemu ArCADia (ściany, okna, drzwi, stropy, dachy).
  • Eksport zestawień materiałów i wykazów elementów zawartych w projekcie do formatu RTF, CSV oraz do programu Ceninwest (który umożliwia zapis w formacie ATH programu Norma firmy Athenasoft)

Funkcje dostępne w płatnym module ArCADia-IFC RVT

  • Import pliku IFC (wprowadza niezależny model 3D do projektu).
  • Zarządzanie modelami IFC.
  • Przeglądanie właściwości obiektów z modelu IFC, zapisanych w źródłowym programie.
  • Eksport projektu systemu ArCADia do formatu IFC.
  • Import plików RVT i RFA z programu Revit.

Zobacz więcej - ArCADia-IFC RVT

Funkcje dostępne w płatnym module ArCADia-ARCHITEKTURA

  • Obiektowa wymiana danych z programem ArCon. Przenoszenie dwukierunkowe całej bryły budynku oraz import obiektów 3D z programu ArCon i zapisanie ich do biblioteki programu ArCADia.
  • Eksport projektu (ze wszystkimi materiałami i teksturami) do formatu OBJ.

Zobacz więcej - ArCADia-ARCHITEKTURA

Funkcje dostępne w bezpłatnym programie ArCADia-TEXT

  • Przeglądarka plików RTF (odczyt i zapis).
  • Eksport do formatów PDF, DOC, DOCX oraz TXT.
  • Edycja dokumentów (np. wprowadzanie i modyfikacja tekstów oraz tabel).

Zobacz więcej - ArCADia-TEXT

Funkcje dostępne w płatnym module ArCADia-3D MAKER

  • Zapis prezentacji 3D całego projektu wraz z wbudowaną przeglądarką (samodzielny plik w formacie EXE).
  • Zapis prezentacji 3D w postaci plików A3D otwieranych w bezpłatnej przeglądarce ArCADia-3D VIEWER.
  • Zapis projektu 3D w chmurze: OneDrive, Dysk Google lub Dropbox. Możliwość udostępnienia jego modelu przez przesłanie linku i obejrzenia go na urządzeniu mobilnym lub komputerze.

Zobacz więcej - ArCADia-3D MAKER

Funkcje dostępne w bezpłatnym programie ArCADia-3D VIEWER

  • Otwieranie trójwymiarowej prezentacji projektu zapisanej w ArCADia-3D MAKER w formacie A3D.
  • Przegląd modelu projektu (budynku, instalacji, sieci itd.) w widoku teksturowanym lub w kolorach warstw.
  • Oglądanie prezentacji z zapisanych w projekcie kamer.

Zobacz więcej - ArCADia-3D VIEWER


Narzędzia kreślarskie - uproszczony silnik rysujący CAD

  • Rysowanie wyłącznie w płaszczyźnie X,Y (dla Z = 0).
  • Korzystanie z szablonów DWT.
  • Funkcja naprawiania i sprawdzania uszkodzonych plików.
  • Okno programu podzielone na zakładki, w których wyświetlane są kolejno otwarte rysunki.
  • Podpięta nowa wersja ODA Teigha 4.3.15.
  • Praca we współrzędnych kartezjańskich i biegunowych.
  • [NOWOŚĆ] ODA SDK wersja 2020 Up. 2.

Funkcje rysujące

  • Tworzenie dowolnych rysunków za pomocą podstawowych elementów: linii, polilinii, okręgów, łuków, elips, wielokątów foremnych i prostokątów.
  • Edycja elementów rysunkowych: przesuwanie, kopiowanie, skalowanie, obracanie, lustro, szyk, ucinanie, rozbijanie
    i funkcja Odsuń.
  • Funkcje pozwalające na dowolne zakreskowywanie zamkniętego obrysu okręgu, wieloboku i prostokąta.
  • Uproszczone tworzenie i zapisywanie bloków. Wczytywanie bloku z pliku zewnętrznego.
  • Opisywanie rysunku tekstem wielowierszowym przy pomocy czcionek technicznych SHX lub czcionek TrueType.
  • [NOWOŚĆ] Możliwość czyszczenia formatowania tekstu przy kopiowaniu tekstów z innych programów

Narzędzia umożliwiające precyzyjne rysowanie

  • Siatka pomocnicza, funkcje rysowania ortogonalnego, śledzenie biegunowe.
  • Rozbudowana wizualizacja - zoom, regeneracja i panoramowanie rysunku.
  • Rozpoznawanie punktów zaczepienia (ESNAP), np. dla linii – środek, punkty końcowe oraz miejsca przecięć linii.

Pomoc techniczna i dokumentacja

Pomoc techniczna i dokumentacja zawierają ogólny opis funkcji i ich działania w różnych wersjach programu. Bieżąca wersja programu może nie zawierać pełnej opisanej tam funkcjonalności. W konkretnym przypadku wskazane jest sprawdzenie występowania danej funkcji w programie lub opisie wersji handlowej na stronie www, zwłaszcza w zakresie nowej funkcjonalności przypisanej do produktu.

Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.

Prezentacja podstawowych funkcjonalności programu.

Webinarium - ArCADia BIM 14 - Omówienie programu i jego głównych części [cz.1]
Wprowadzenie do programu ArCADia BIM 14, omówienie jego głównych części. Przedstawienie funkcjonalnści w ramach podstawowej licencji BIM, oraz funkcjonalności dodatkowych licencji modułów branżowych.

  • Informacje o instalacji programu, zawartości dodatkowej, wersji demo i licencjach sieciowych.
  • Omówienie ogólnych zasad projektowania w ArCADii, czyli przynależność elementów do budynku (kondygnacji) lub terenu.
  • Omówienie interfejsu programu: wstążki, paski narzędzi, pasek poleceń, okno Menadżera projektu, palety, smart TOP 10 oraz dynamiczne okno wprowadzania danych.
  • Moduły branżowe.

Dlaczego warto kupić ArCADia BIM LT 14?

  • Posiada prosty i przyjazny interfejs użytkownika.
  • Pozwala projektantowi na pracę według założeń technologii BIM.
  • Została zaprojektowana jako modułowy system BIM. Użytkownik ma możliwość stopniowego rozszerzania funkcjonalności, zależnie od potrzeb projektowych.
  • Udostępnia możliwość współpracy z innymi projektantami - wymiana plików DWG, scalanie i porównywanie elementów projektu.
  • Zapewnia zgodność z formatem DWG 2018.

Dodatkowe materiały:

Wymagania systemowe programu:

  • procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
  • 8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
  • 8 GB wolnego miejsca na dysku (zalecany dysk SSD)
  • karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
    dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
  • system: Windows 10 64-bit, Windows 11 64-bit

WYMAGANIA

Do działania programu ArCADia BIM LT 14 wymagany jest:

SKU: 898
Dostępność: w magazynie
EAN: 5906485306772

Program ArCADia BIM LT 14 dostępny jest również w pakiecie:

ArCADia BIM LT 14 występuje również w pakiecie | INTERsoft program CAD budownictwo

Klienci, którzy kupowali ten produkt, najczęściej wybierali także:

Przy zakupie ArCADia BIM LT 14 polecamy również.



Kanał INTERsoftProfil INTERsoftProfil INTERsoft InstagramArCADiasoft w serwisie PinterestRSSRSS
<<
