UWAGA
Ze względu na kompleksowe zmiany w wersji 15 systemu ArCADia BIM, aktualizacji wymagają wszystkie moduły systemu.
ArCADia-INWENTARYZATOR to oparty na technologii BIM (Building Information Modeling) moduł systemu ArCADia umożliwiający współpracę z dalmierzem laserowym wyposażonym w technologię Bluetooth (łączy bezprzewodowo dalmierz z komputerem).

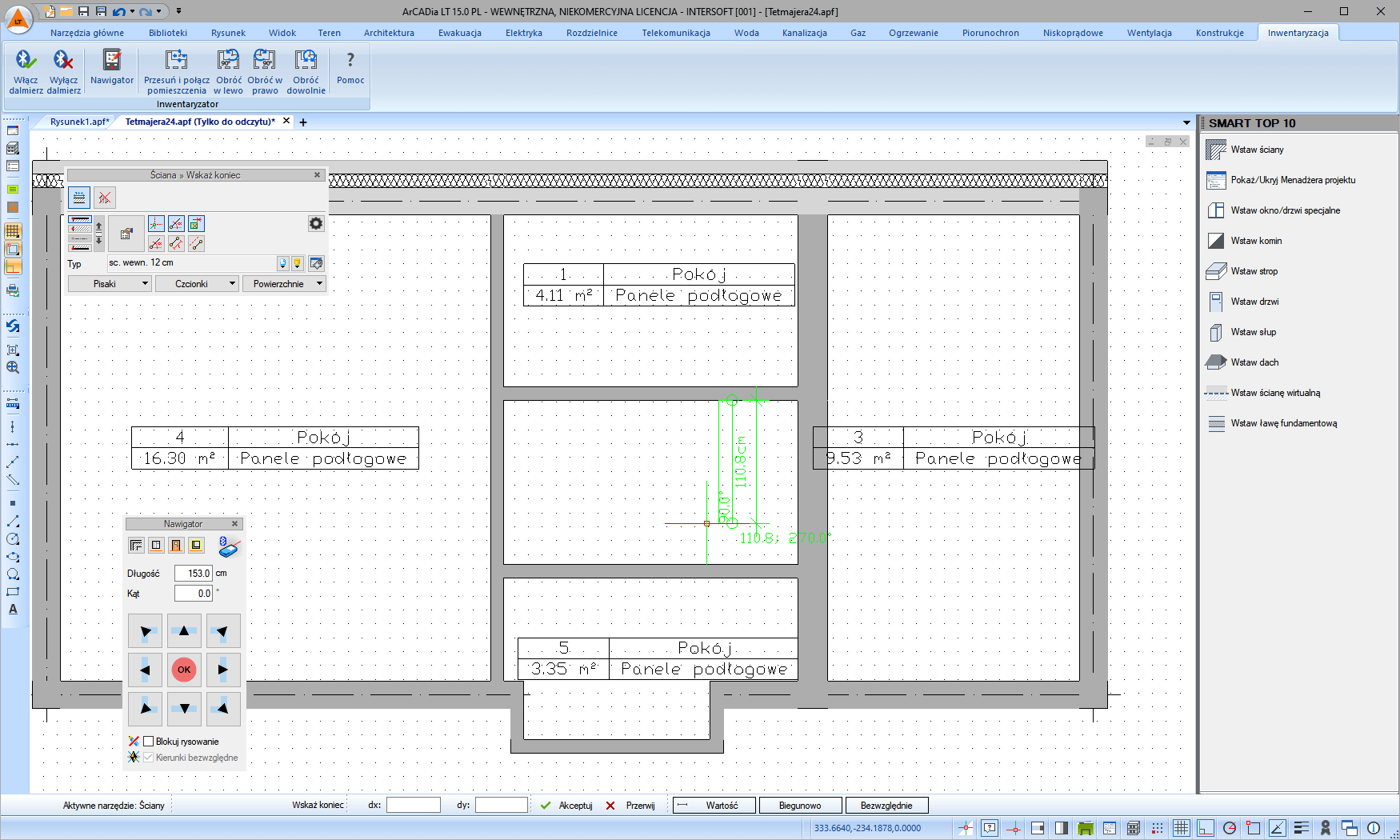

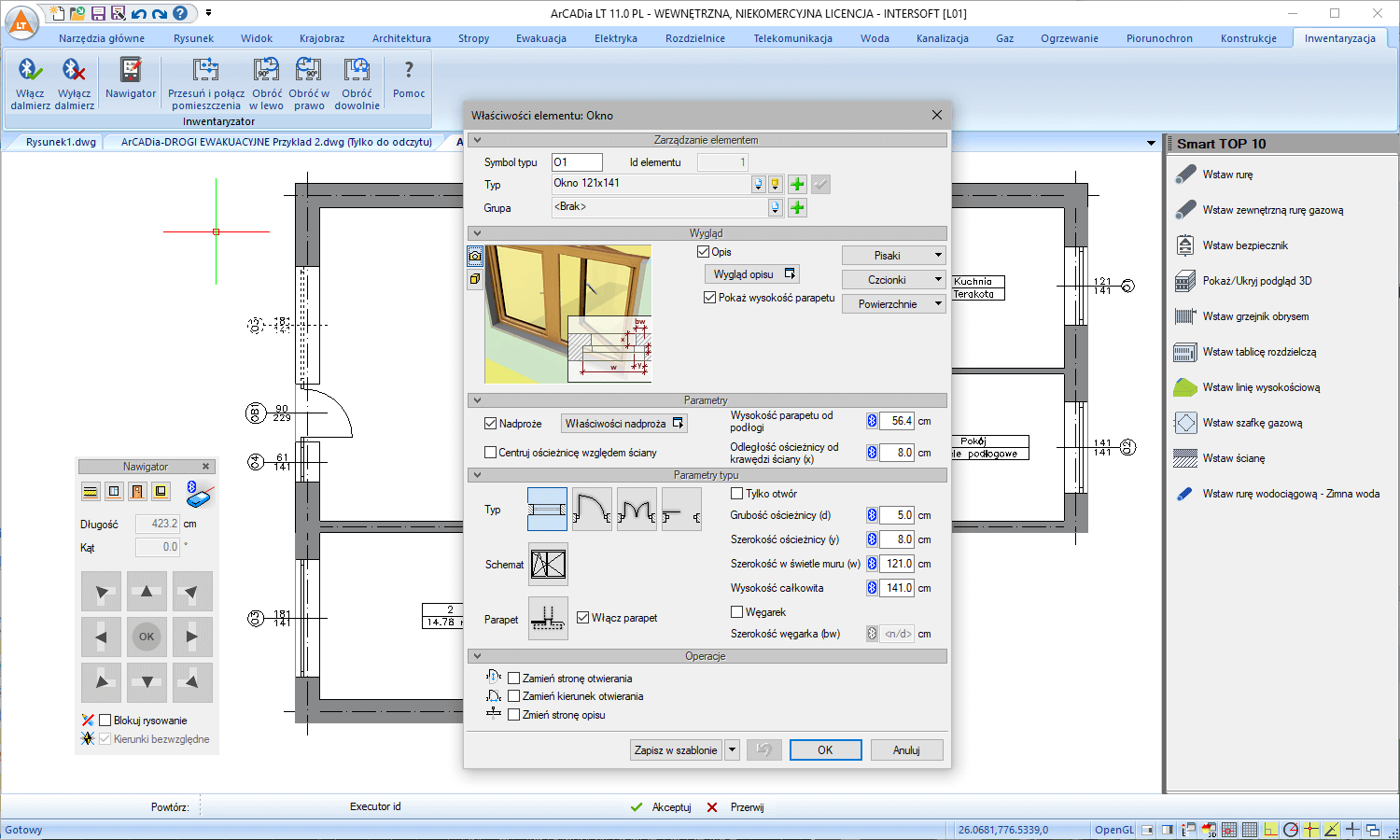

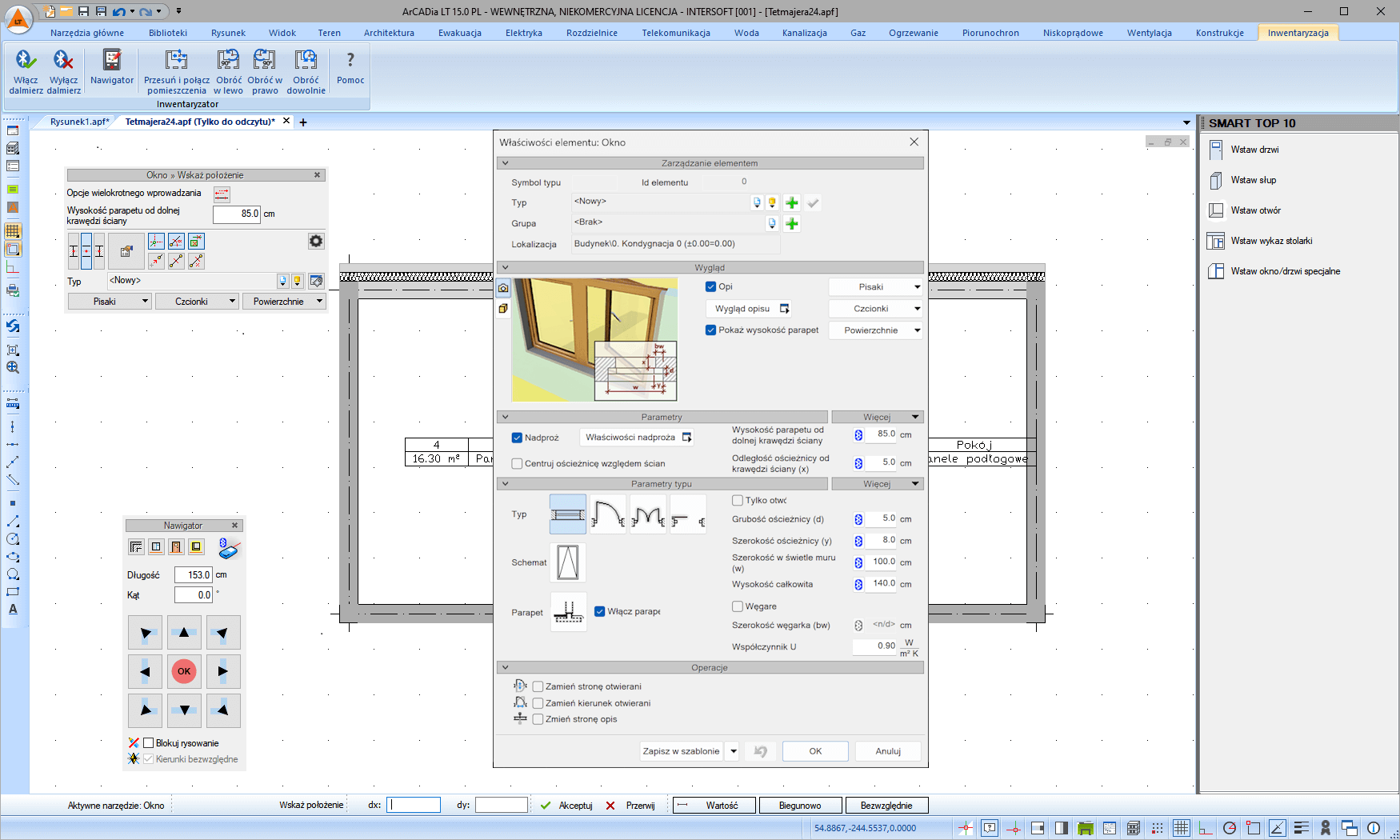

Program wspomaga tworzenie dokumentacji technicznej inwentaryzowanych budynków bezpośrednio podczas obmiaru. Umożliwia bezprzewodowe pobieranie danych z dalmierzy laserowych poprzez interfejs Bluetooth i wstawianie ich bezpośrednio do rysunku, który wykonujemy w systemie ArCADia. ArCADia-INWENTARYZATOR pozwala nie tylko na zautomatyzowanie wykonywania rysunku, ale udostępnia również możliwość zwymiarowania dowolnego obiektu znajdującego się w projekcie, np. okien czy drzwi, poprzez pobranie wymiarów z dalmierza. Program udostępnia także funkcje wirtualnego dalmierza (Nawigator), który pozwala użytkownikowi na wykonywanie obmiarów, również poprzez ręczne wprowadzanie wymiarów uzyskanych np. z dalmierza nieposiadającego komunikacji Bluetooth. Przeprowadzając inwentaryzację, użytkownik może wykonywać rysunki poszczególnych pomieszczeń budynku, a następnie sklejać je w całość.
Użytkownik dysponujący dalmierzem Leica DISTO D3a BT może wykonać rysunek budynku z podglądem 3D w sposób zautomatyzowany, co przedstawione jest na niniejszym filmie. W pozostałych modelach dalmierzy firmy Leica, kierunek ściany jest pokazywany na komputerze i należy go tam określić ręcznie (nie ma daje się tej informacji przesłać automatycznie bezpośrednio z dalmierza), pozwala to na półautomatyczne wykonywanie rysunku. Film został wykonany w poprzedniej wersji programu ArCADia.

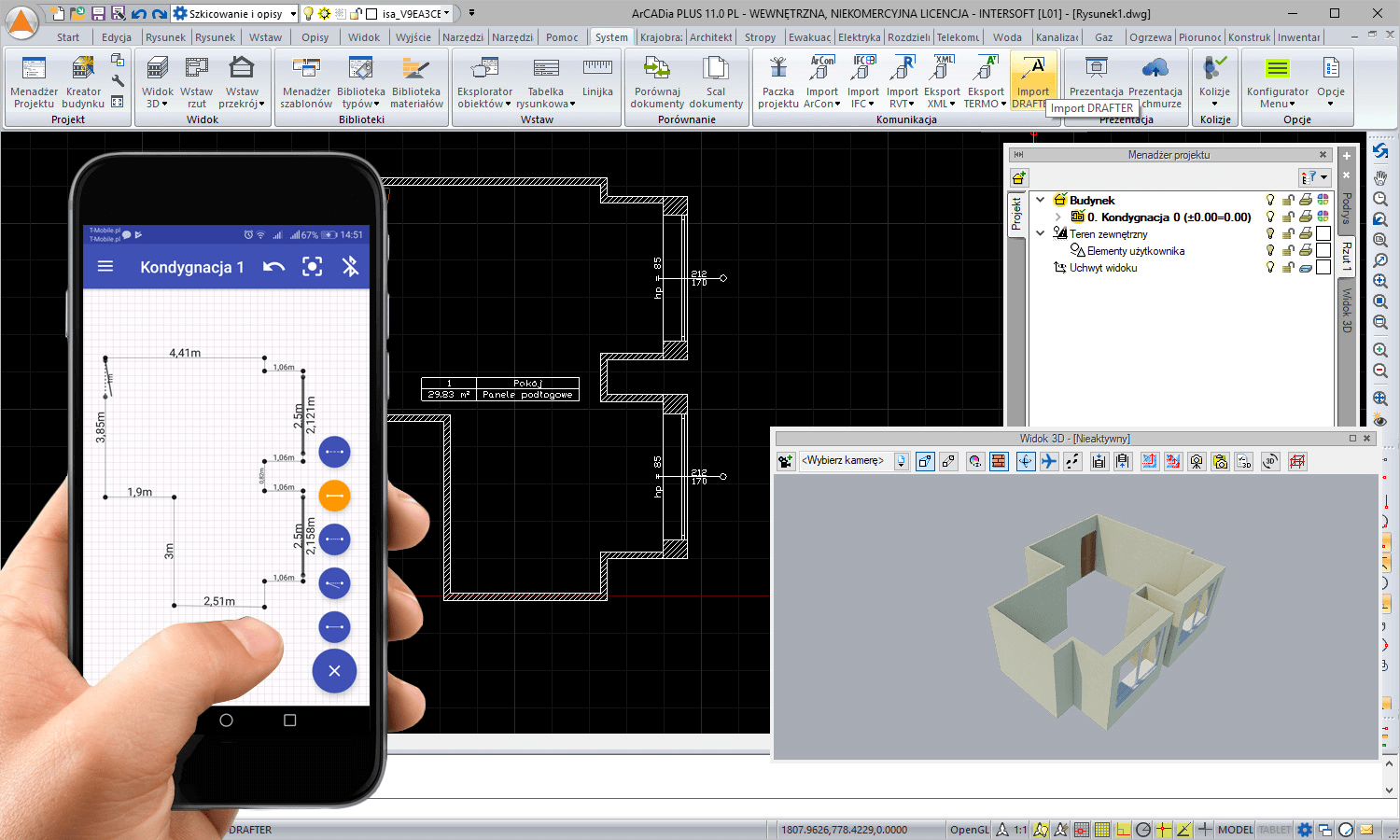

Połączenie aplikacji ArCADia-DRAFTER (na urządzenie mobilne) oraz modułu ArCADia-INWENTARYZATOR pozwala na stworzenie inwentaryzacji budynku bez konieczności noszenia laptopa na miejsce obmiaru. Podłączenie dalmierza do urządzenia mobilnego z ArCADią-DRAFTER daje możliwość szybkiego obmiarowania wszystkich pomieszczeń np. na telefonie. Po powrocie do biura można zaimportować projekt i opcjami modułu ArCADia-INWENTARYZATOR i połączyć obmiaowywane pomieszczenia w rzut kondygnacji i całego modelu budynku.
Możliwości modułu ArCADia-INWENTARYZATOR
Pobieranie danych z dalmierza z wykorzystaniem technologii Bluetooth (dla systemu Windows 10 i Windows 11).
Współpraca z następującymi dalmierzami:
Wsparcie dla zautomatyzowanego trybu wykonywania modelu 3D bryły budynku, przez pobieranie z dalmierza wymiarów i kierunku ścian.
Leica DISTO D3a BT
Tryb półautomatyczny wykonywania modelu 3D, pobieranie z dalmierza jedynie wymiarów ścian i elementów.
Bosch Professional GLM 100C
Leica DISTO A6
Leica DISTO D5
Leica DISTO D510 BT
Leica DISTO D8
Leica DISTO D810 BT
Leica DISTO D2
Leica DISTO S910
Leica DISTO X6
Stworzenie trójwymiarowego modelu budynku w miejscu pomiaru.
Przesuwanie wskazanego pomieszczenia lub grupy pomieszczeń.

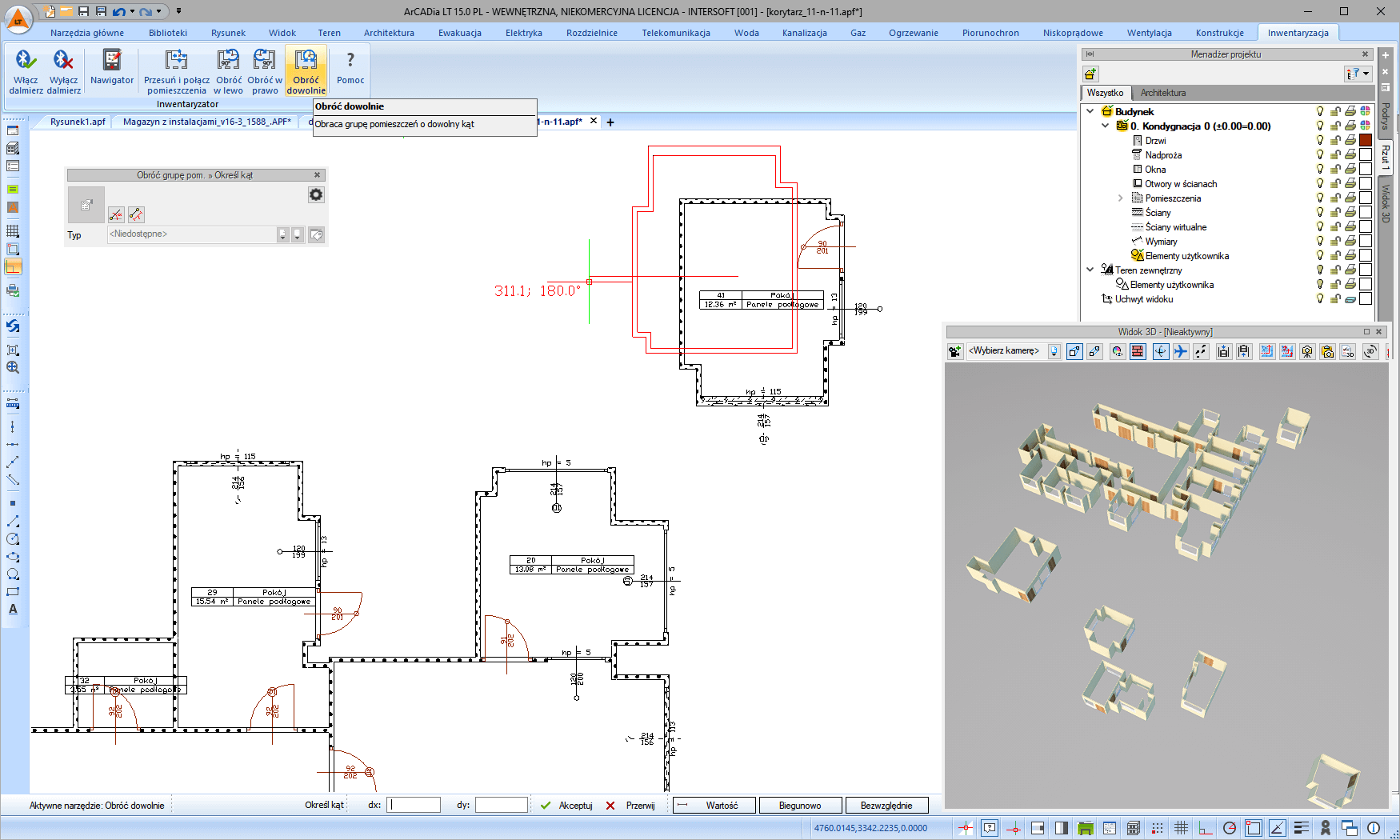

Obracanie wskazanego pomieszczenia lub grupy pomieszczeń o dowolny kąt.
Scalanie pomieszczeń w jeden budynek.
W modułach podstawowych systemu ArCADia BIM dostępna jest funkcja importu obmiarowanego rzutu z mobilnej aplikacji ArCADia-DRAFTER.
ArCADia-INWENTARYZATOR jest rozszerzeniem podstawowego programu ArCADia BIM w dowolnej wersji. Wszystkie wersje ArCADia BIM umożliwiają współpracę z bezpłatną aplikacją mobilną ArCADia-DRAFTER. W pracy inwentaryzatora bardzo istotna jest mobilność, a dzięki nowej bezpłatnej aplikacji ArCADia-DRAFTER możliwe jest łatwe przenoszenie danych z dalmierza do smartfona w miejscu pomiaru. ArCADia BIM we wszystkich wersjach otrzymała funkcjonalność importu obmiarowanego rzutu z mobilnej aplikacji ArCADia-DRAFTER. Aplikacja ta pozwala na narysowanie obrysu pomieszczenia lub kondygnacji przez wskazywanie kolejnych narożników ścian lub przy pomocy danych przejętych z dalmierza poprzez Bluetooth.
Możliwości programu ArCADia-DRAFTER

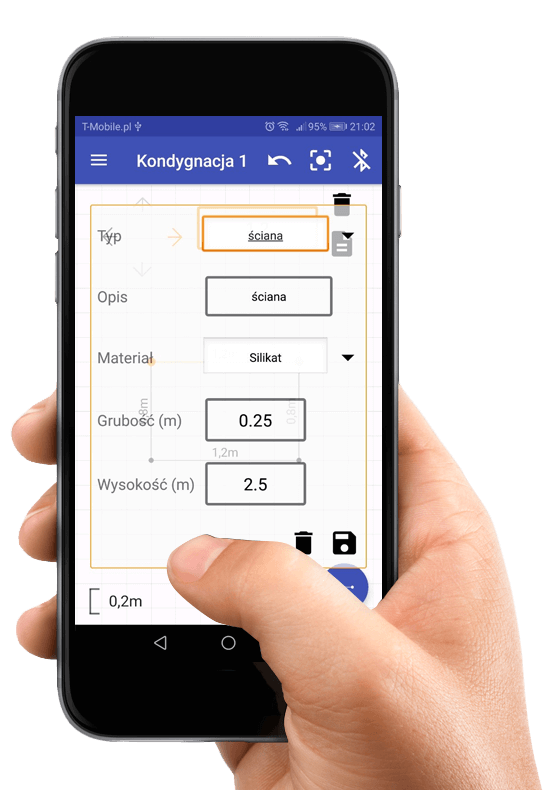

Definiowanie podstawowych elementów (ścian, okien i drzwi) z możliwością zapisania ich do biblioteki.
Wprowadzanie rzutu przez rysowanie kolejnych elementów, wskazując lub podając długości.
Możliwość połączenia z dalmierzami poprzez technologię Bluetooth.
Prosta edycja wprowadzonych elementów.
Możliwość dodawania zdjęć do rzutów.
Możliwość automatycznego pobierania pomiarów z dalmierzy:
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
Użytkownik dysponujący dalmierzem Leica DISTO D3a BT może wykonać rysunek budynku z podglądem 3D w sposób zautomatyzowany, co przedstawione jest na niniejszym filmie. W pozostałych modelach dalmierzy firmy Leica, kierunek ściany jest pokazywany na komputerze i należy go tam określić ręcznie (nie ma daje się tej informacji przesłać automatycznie bezpośrednio z dalmierza), pozwala to na półautomatyczne wykonywanie rysunku. Film został wykonany w poprzedniej wersji programu ArCADia.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Do komunikacji z dalmierzem laserowym wymagany jest w komputerze interfejs Bluetooth zgodny z wersją używanego dalmierza.
Do działania programu ArCADia-INWENTARYZATOR 15 wymagany jest:
program ArCADia BIM LT 15 lub ArCADia BIM 15, lub ArCADia BIM PLUS 15.
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
Klienci posiadający moduły branżowe oraz biblioteki obiektów systemu ArCADia BIM 10/11/12/14 w poprzednich wersjach, muszą je zaktualizować do wersji 15.
SKU: 317 Dostępność: w magazynie EAN: 5906485306635
