Czym jest program Konstruktor – Stateczność skarp i zboczy PRO?
Jest częścią systemu Konstruktor i do działania wymaga posiadania modułu Konstruktor 6: Moduł zarządzający + Obciążenia + Obciążenia Eurokod PN-EN.
Moduł Stateczność skarp i zboczy PRO to rozbudowany graficznie program do płaskiej analizy stateczności ogólnej dowolnie wymodelowanej (o dowolnym kształcie), uwarstwionej i obciążonej skarpy (zbocza). Sprawdza on stateczność nowo projektowanych nasypów i skarp, jak również już istniejących zboczy, które chcemy dodatkowo obciążyć poprzez posadowienie na nich różnego rodzaju obiektów. Obliczenia można prowadzić dwiema podstawowymi metodami: Bishopa i Felleniusa.
Możliwości programu Konstruktor – Stateczność skarp i zboczy PRO
Dowolna ilość, kształt, parametry geotechniczne i układ warstw w zboczu, modyfikacja wprowadzonego profilu warstwy, wraz z pęknięciami.
Domyślnie przyjmowane przez program parametry dla danego typu gruntu.
Definiowanie wody w warstwie oraz wprowadzanie linii lustra wody w warstwach (dodatkowy podział na warstwy nawodnione).
Wprowadzanie (jednego lub wielu) poziomego lustra wody swobodnej (poza obszarem gruntu).

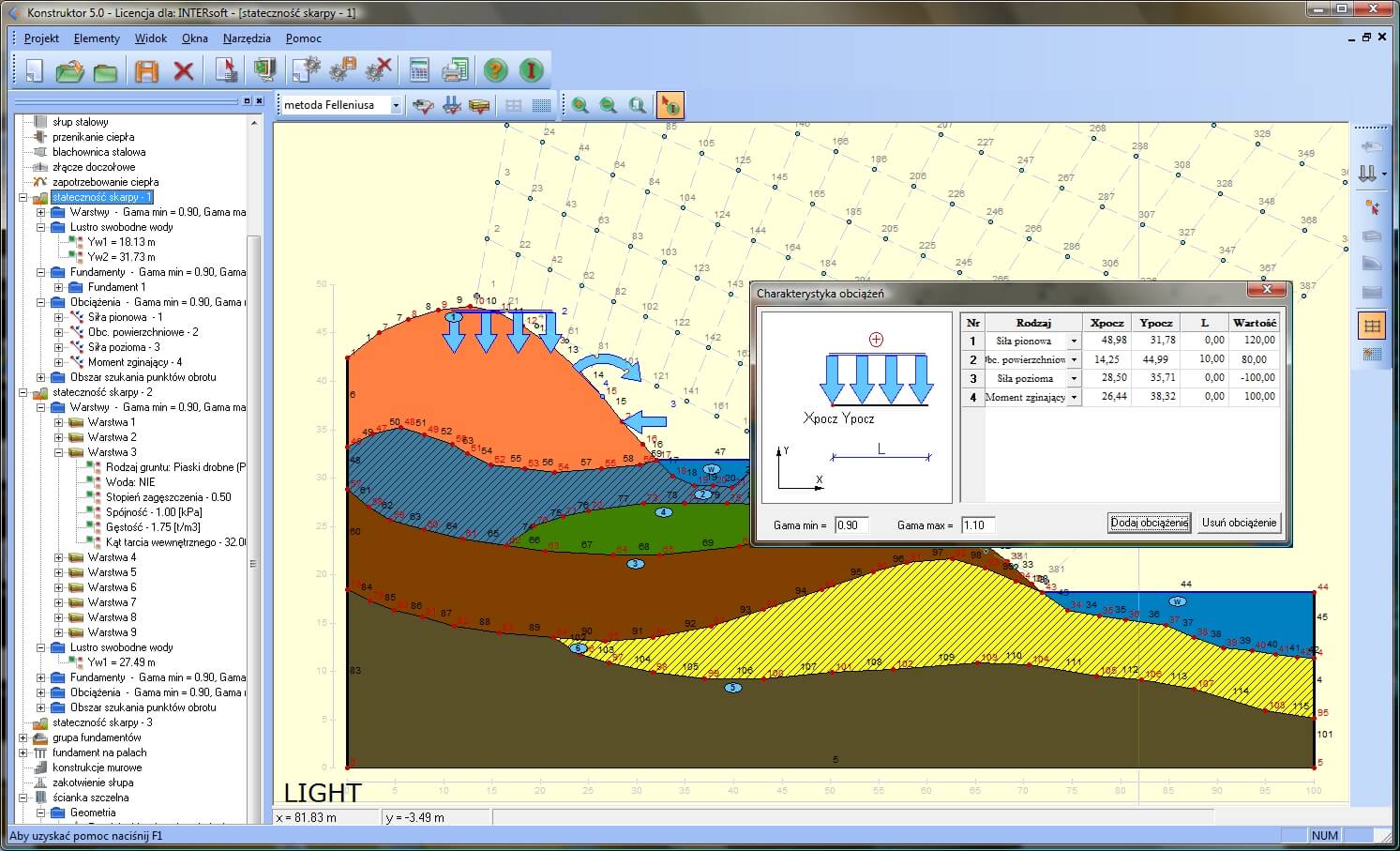

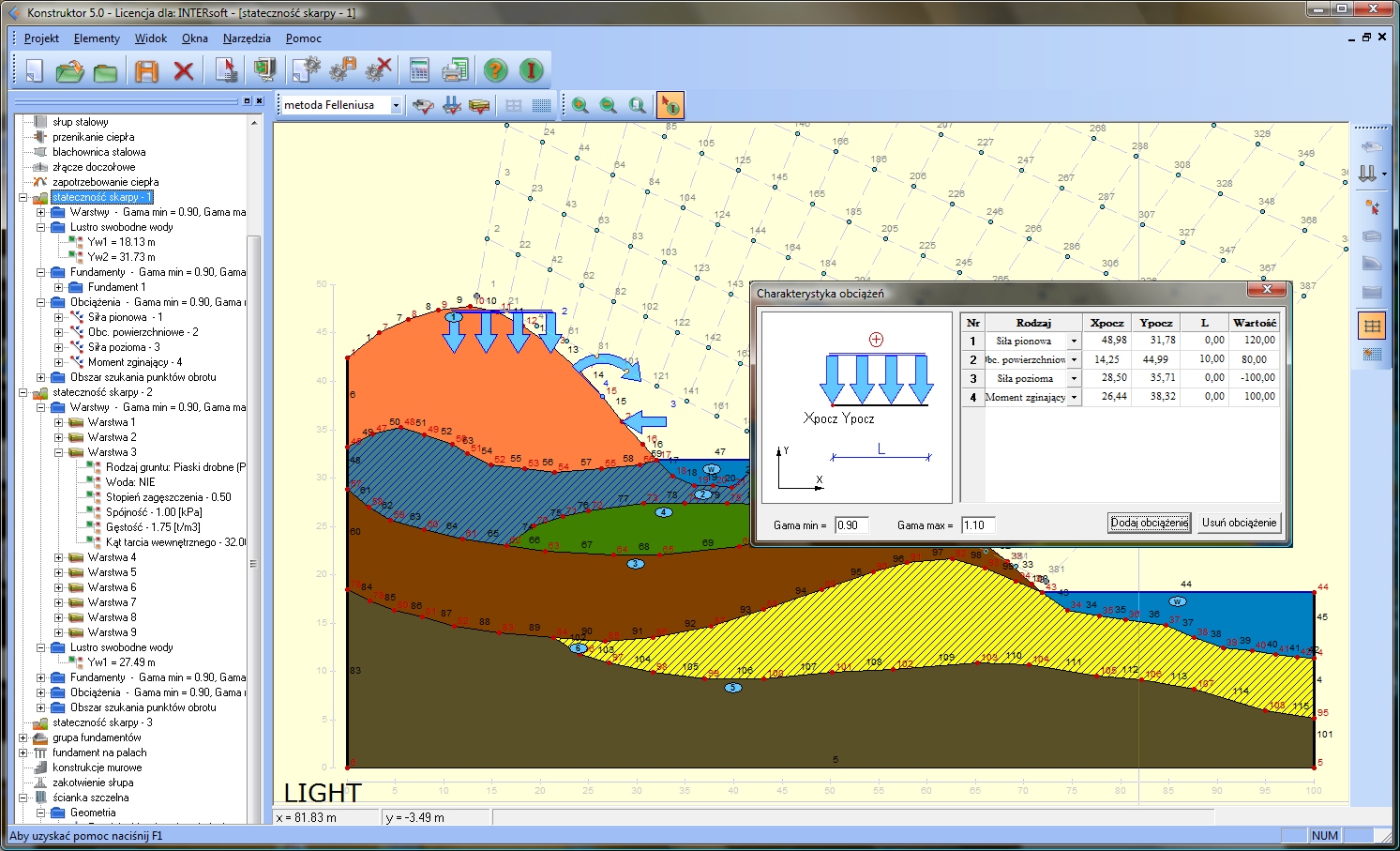

Wprowadzanie dodatkowych obciążeń zewnętrznych do zbocza: sił pionowych, poziomych, momentów, obciążeń liniowych, z kontrolą poprawności lokalizacji obciążeń i fundamentów w profilu zbocza.
Dowolne definiowanie obszaru poszukiwań punktu obrotu obszarów niestatecznych, gęstości siatki szukanych punktów i skoku promienia obrotu.
Dowolne przesuwanie i rozciąganie na ekranie obszaru siatki możliwych punktów obrotu.
Bieżąca analiza poprawności wprowadzanych danych graficznych i numerycznych.
Wyznaczanie współczynników stateczności ogólnej przy założeniu cylindrycznej powierzchni poślizgu.
Analiza stateczności zbocza dla wszystkich kombinacji obciążeń i parametrów geotechnicznych z uwzględnieniem minimalnych i maksymalnych współczynników obciążenia.
Znajdowanie kilku niezależnych obszarów niestatecznych (np. oba zbocza doliny).
Graficzna prezentacja pełnych wyników obliczeń w postaci kolorowej mapy punktów.
Graficzna analiza wyników obliczeń na ekranie z ewentualnym jednoczesnym wyświetlaniem wielu możliwych łuków poślizgu wybieranych przez użytkownika, pokazaniem punktów obrotu i podaniem minimalnych współczynników stateczności.
Filtrowanie otrzymanych wyników ze względu na wielkość współczynników stateczności oraz ze względu na objętość gruntu zawartą wewnątrz łuku poślizgu.

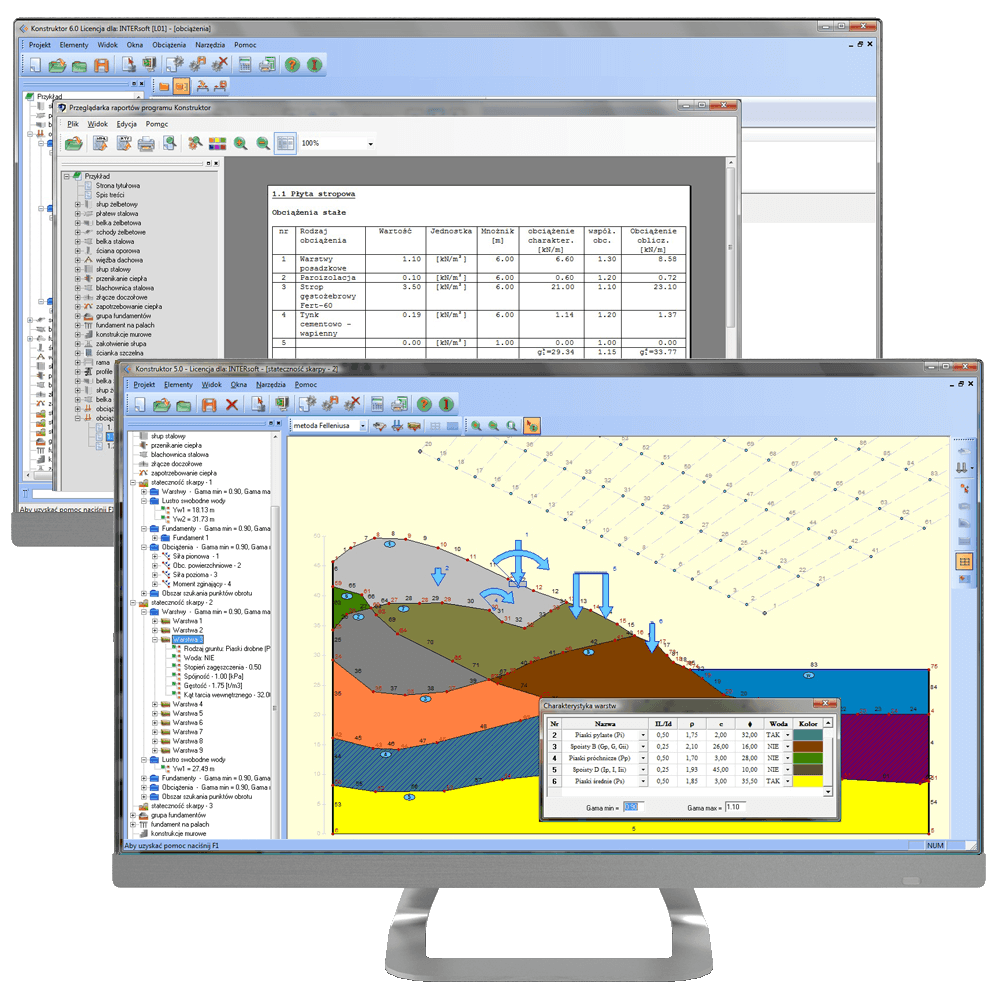

Czytelny raport z obliczeń zawierający dane tabelaryczne i graficzne dotyczące struktury zbocza oraz wyniki tabelaryczne i graficzne dla wybranych przez użytkownika łuków poślizgu.
Konstruktor jest modułowym systemem wspomagającym pracę projektanta konstrukcji.
Obecny na rynku od 2000 r. i systematycznie modyfikowany oraz poszerzany o coraz to nowe moduły system stał się najczęściej wykorzystywanym przez polskich konstruktorów budowlanych programem komputerowym.
Dlaczego warto kupić Konstruktor – Stateczność skarp i zboczy PRO?
Program jest częścią modułowego systemu Konstruktor, w którego skład wchodzą 34 moduły z zakresu projektowania konstrukcji stalowych, żelbetowych i drewnianych oraz fizyki budowli, wraz ze szkicami DXF.
Modułowość systemu pozwala na stopniowe i elastyczne rozbudowywanie oprogramowania zgodnie z potrzebami projektanta i bez ponoszenia niepotrzebnych kosztów.
Możliwa jest wymiana danych pomiędzy modułami.
Program posiada szerokie wsparcie techniczne i obszerny podręcznik użytkownika.
Konstruktor jest obecny na rynku od ponad 20 lat, stając się w tym okresie programem docenionym przez tysiące inżynierów budownictwa licznymi pozytywnymi opiniami oraz nagrodami.
