ArCADia-INSTALACJE ELEKTRYCZNE 15

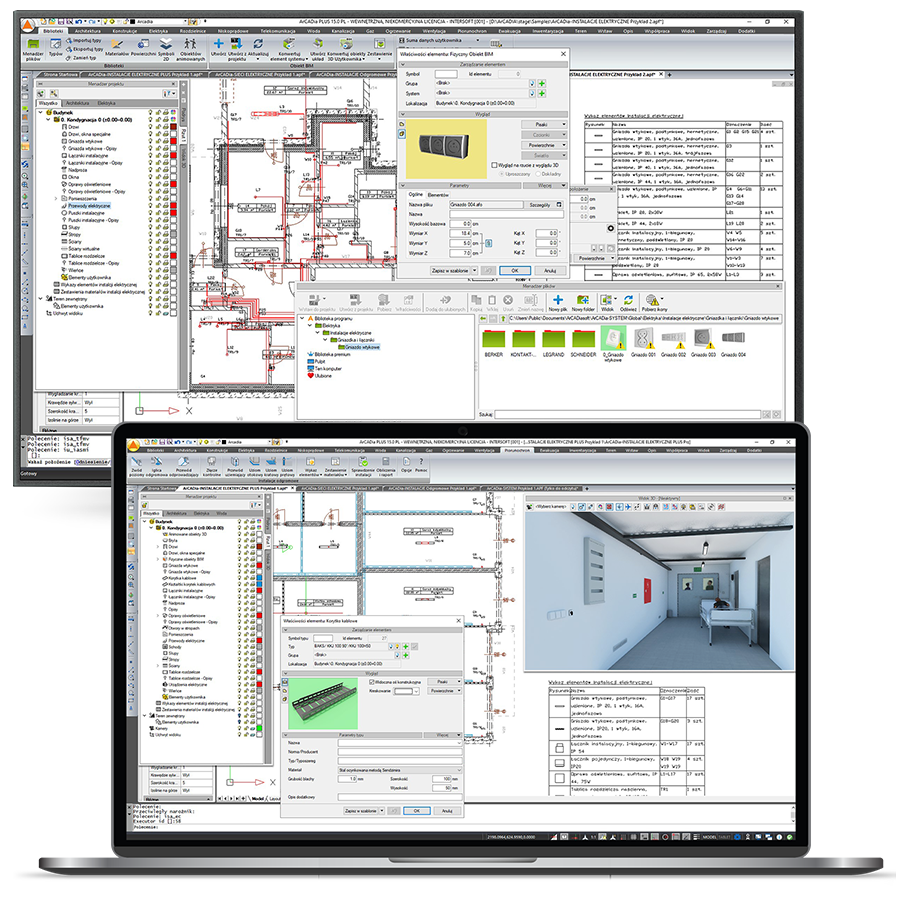

ArCADia-INSTALACJE ELEKTRYCZNE 15 to moduł branżowy systemu ArCADia BIM, stworzony z myślą o projektantach instalacji elektrycznych wewnętrznych. Program umożliwia szybkie i precyzyjne tworzenie rysunków instalacji elektrycznych na rzutach architektonicznych budynków oraz przeprowadzanie niezbędnych obliczeń technicznych i analiz. Rozszerza on funckjonalność podstawowytch programów systemu ArCADia BIM/

W module ArCADia-INSTALACJE ELEKTRYCZNE 15 wprowadzono bogaty zestaw funkcji wspierających projektowanie nowoczesnych instalacji elektrycznych w systemie ArCADia BIM, co pozwala na łatwe tworzenie szczegółowych projektów technicznych (budowlanych, wykonawczych czy na cele modernizacji), tworzenia rysunków dla wyceny prac czy na potrzeby zarządzania i wizualizacji.

Praca w programie ArCADia BIM i projektowanie instalacji elektrycznych opiera się na wykorzystywaniu bazowych funkcji systemu:

• Menadżer projektu
  • Okno menadżera pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże – użytkownik może pracować szybciej zarządzając elementami tylko wybranej branży np. elektryka
• Nowe rodzaje obiektów i Menadżer plików
  • Menadżer plików czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
  • Wprowadzenie fizycznych obiektów BIM (o zdefiniowanej geometrii, w których parametry różnych branż mogą być połączone w jeden multibranżowy obiekt AFO, np. kocioł z przyłączami dla instalacji elektrycznej, grzewczej, wodociągowej, gazowej i kanalizacyjnej) i parametrycznych obiektów BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub bezpośrednio z biblioteki projektu, którego geometria wynika z rysunku.
  • Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
• Parametry użytkownika
  • Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
  • Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
• Podgląd widoku 3D
  • W odróżnieniu od okna Widoku 3D, gdzie obiekt pojawia się po wstawieniu na rysunek, w tym oknie obiekt jest widoczny przed wstawieniem. Po wykryciu innego elementu na rysunku, w oknie pokazany jest możliwy sposób połączenia z dodawanym elementem.
• Widok CAD 3D

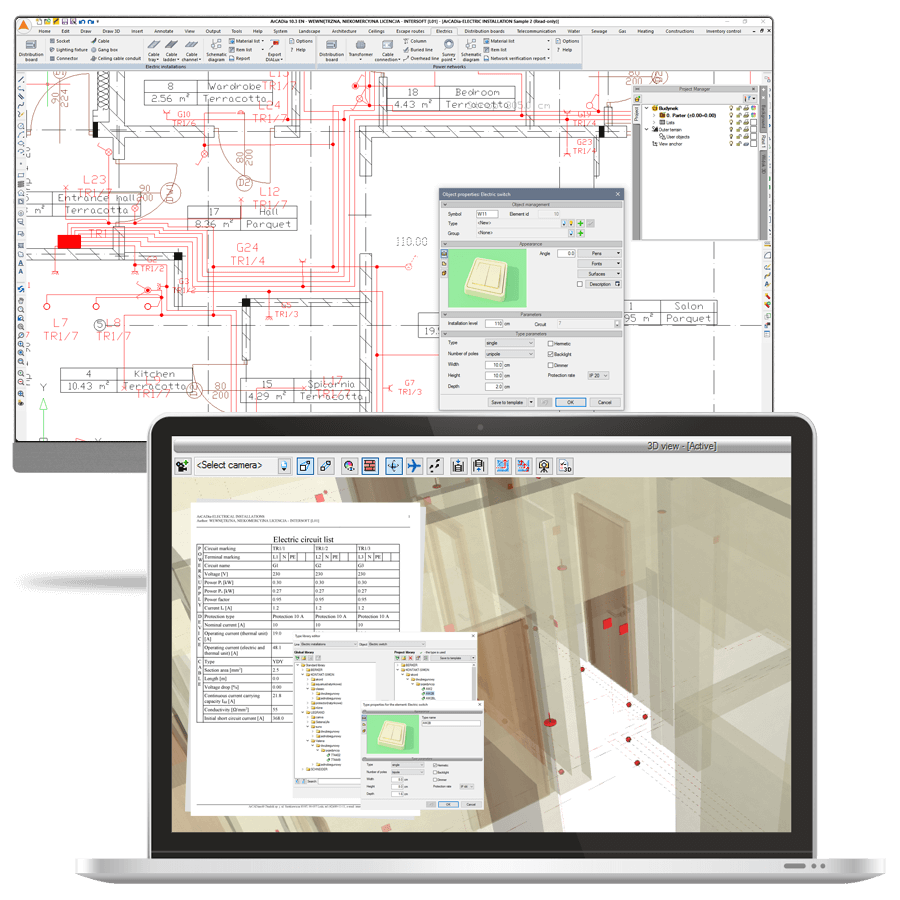

  • Główne prace projektowe realizowane są na rzucie, przy jednoczesnym tworzeniu widoku 3D oraz trójwymiarowego modelu CAD. Widok ten można wywołać z Menadżera projektu – CAD 3D i dowolnie obracać poleceniami Widoku. Wygląd CAD 3D można modyfikować poprzez zastosowanie Stylów wizualnych.
• Zmiana widoku 3D obiektów
  • Możliwość wstawienia obiektów systemu (urządzeń) z ustawionym przez użytkownika widokiem 3D. Zdefiniowany w ten sposób element może zostać podłączony do instalacji projektowanej w programie poprzez funkcję edycji lokalizacji przyłączeń. Do biblioteki obiektów 3D programu można wprowadzić dowolny obiekt stworzony w trójwymiarowej przestrzeni CAD (DWG), z plików udostępnianych przez producentów w formatach 3DS, OBJ, O2C oraz z plików natywnych programu Revit - RVT i RFA.
• Archiwum
  • Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.
