Czym jest program EuroZłącza ZAKOTWIENIE SŁUPA OKRĄGŁEGO + DXF 3.0?
Program służy do wymiarowania i automatycznego tworzenia rysunku wykonawczego DXF płaskich połączeń stalowych według Eurokodu zgodnie z normami PN-EN 1993-1-8:2006 oraz PN-EN 1992-4:2018-11.
Wymiarowane są następujące typy połączeń stalowych: EuroZłącza ZAKOTWIENIE SŁUPA OKRĄGŁEGO na śruby kotwiące, dla słupa z rury okrągłej, zakończonego blachą podstawy, wzmocnionego jednym z wariantów użebrowania lub bez użebrowania. Wymiarowanie odbywa się na zadany dwukierunkowy zestaw sił poprzecznych z uwzględnieniem momentów lub na nośność przekroju słupa. Algorytm dotyczy wymiarowania zakotwienia z okrągłą lub kwadratową blachą podstawy.

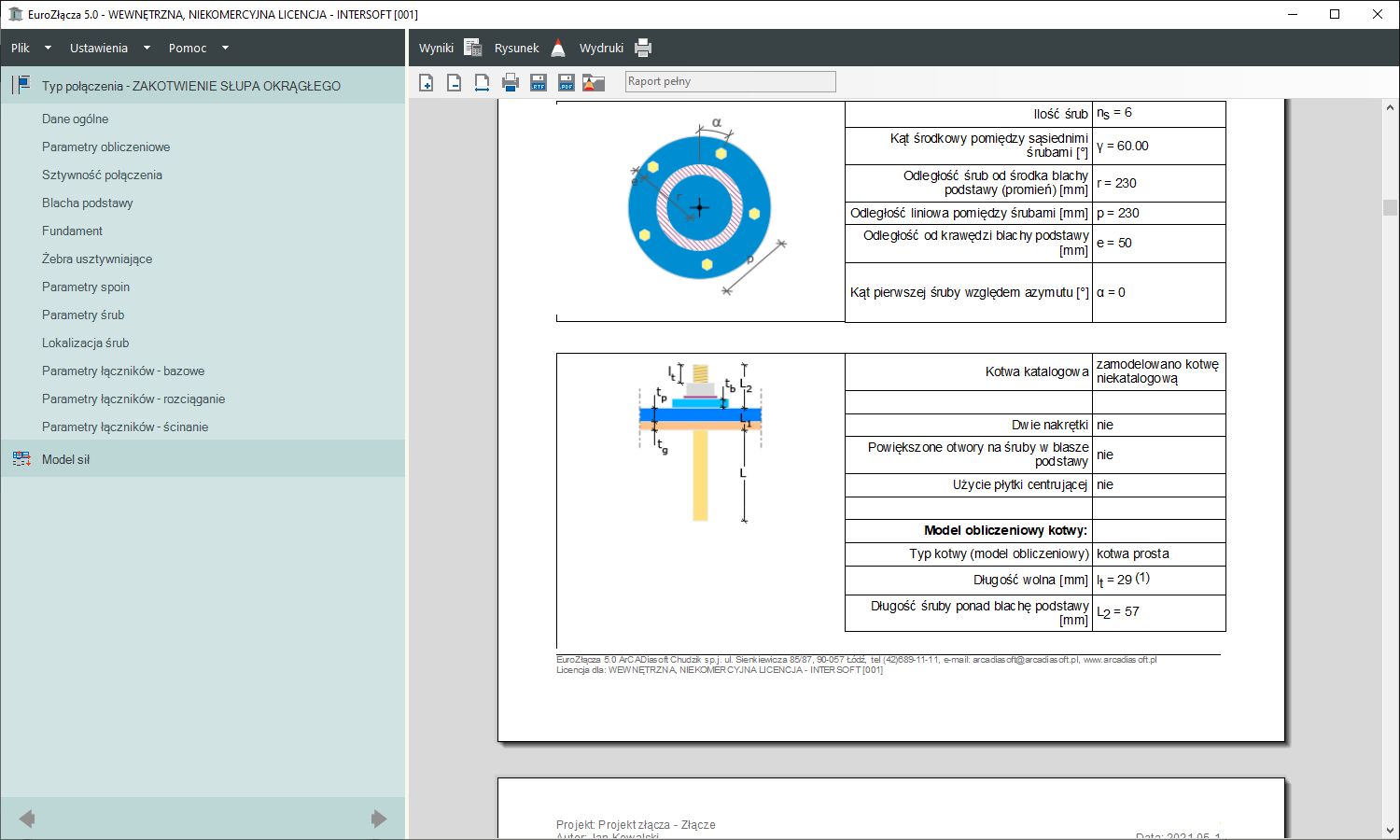

EuroZłącza działają samodzielnie lub jako program wymiarujący połączenia stalowe w systemie ArCADia-RAMA. W trybie współpracy z ArCADia-RAMA do programu EuroZłącza przekazywane są zestawy sił wewnętrznych, a skrócone wyniki wymiarowania prezentowane są w modelu programu statycznego. Zapamiętywany jest też model utworzonego połączenia w programie ArCADia-RAMA. Raporty z wymiarowania w formacie RTF mogą być tworzone w trzech różnych stopniach szczegółowości, z możliwością definiowania ich zakresu przez użytkownika. Program tworzy zaawansowany, dynamiczny szkic projektowanego modelu połączenia.
Możliwości programu EuroZłącza ZAKOTWIENIE SŁUPA OKRĄGŁEGO + DXF 3.0
Ogólne:
Na podstawie zdefiniowanego przez użytkownika modelu połączenia program umożliwia automatyczne wygenerowanie rysunku warsztatowego zakotwienia w formacie DXF, łącznie z wykazem części złącznych.
Obliczenia można przeprowadzić dla słupów z rur okrągłych.
Istnieje możliwość liczenia węzłów podporowych z programu ArCADia-RAMA.
Słup jest zakotwiony w fundamencie pod kątem prostym.
Konfiguracja modelu węzła jest bisymetryczna.
Istnieje możliwość użycia ostrogi (króćca oporowego).
Prowadzone są kombinacje nośności na ścinanie z użyciem komponentów takich jak tarcie podstawy, króciec teowy, kotwy (z uwzględnieniem normy PN-EN 1992-4:2018-11).
Istnieje możliwość wzmocnienia podstawy słupa z użyciem żeber w różnej konfiguracji.
Procedura wymiarowania umożliwia sumowanie komponentu nośności kotew z komponentem nośności tarcia podstawy i (lub) komponentem nośności ostrogi, co pozwala w pełni wyznaczyć faktyczną nośność podstawy słupa na obciążenia ścinające.
Blacha podstawy:
Może być kwadratowa lub okrągła.
Jest spawana obwodowo do rury okrągłej.
Żebra:
Mają postać blach rozmieszczonych promieniście.
Kotwy:
Do dyspozycji są kotwy proste, fajkowe, hakowe i płytkowe.
Rozmieszczone są po obwodzie, na tym samym promieniu.
Rysunki DXF

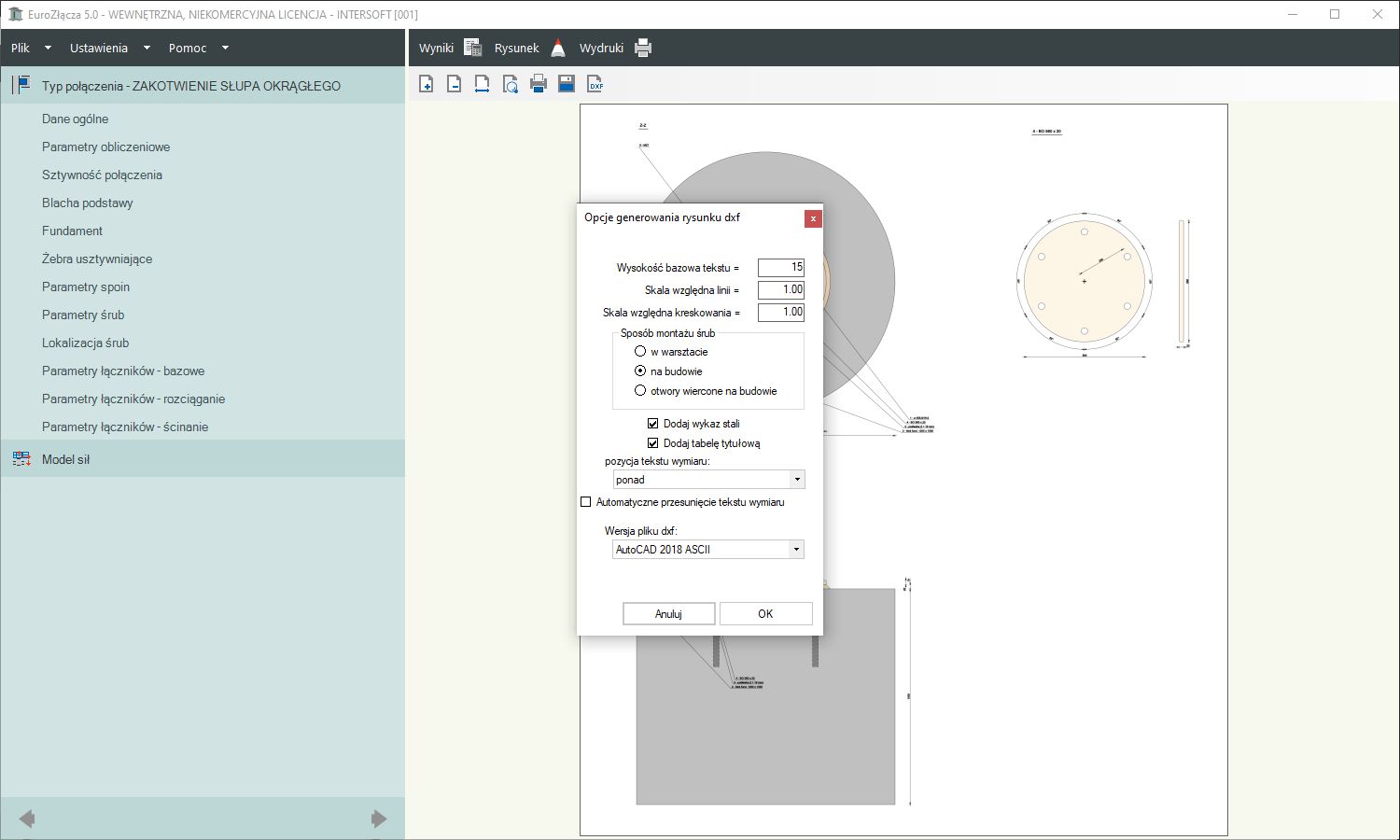

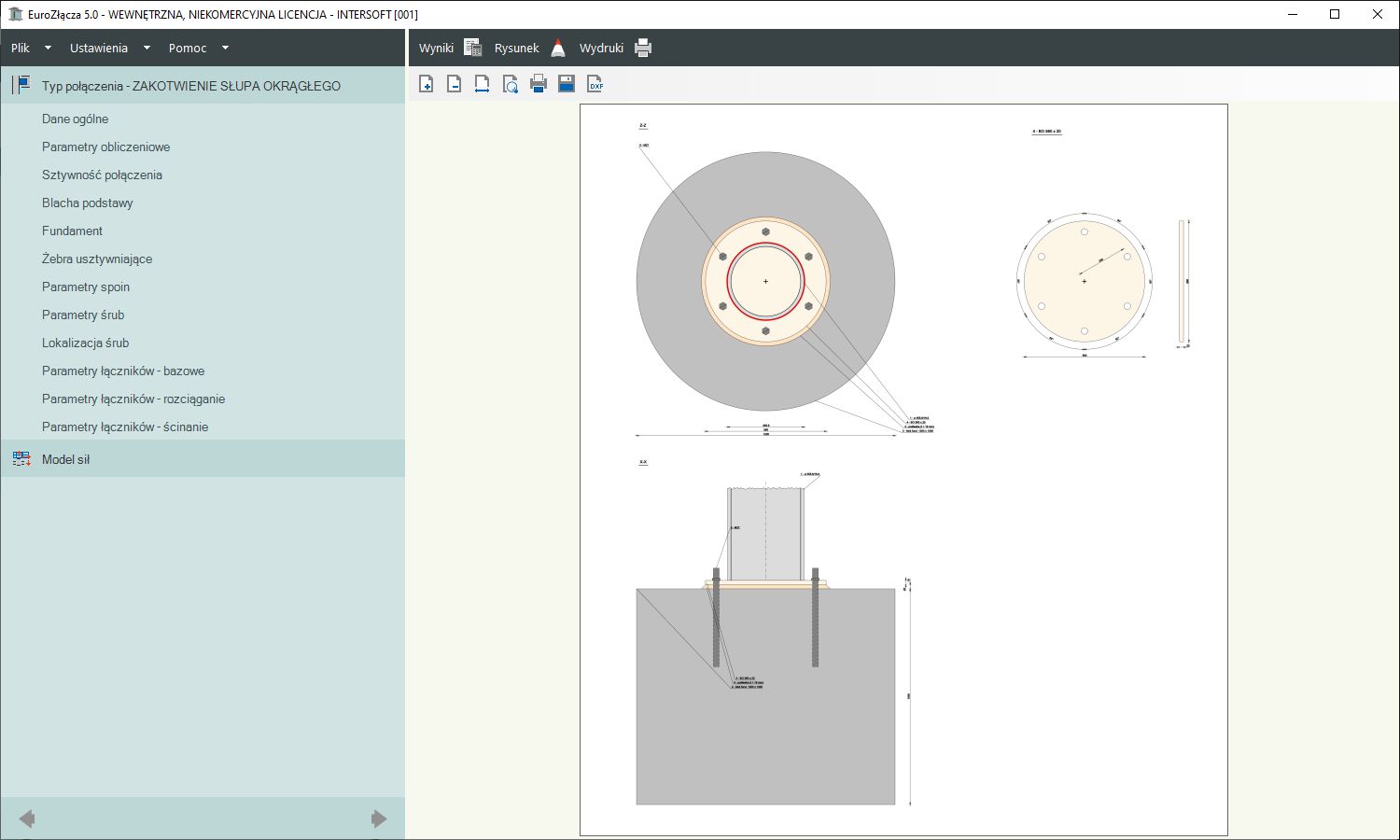

Bazowa (obliczeniowa) wersja każdego z modułów liczących programu EuroZłącza pozwala na generowanie rysunku w formacie DXF. Jest to rysunek wykonawczy połączenia stalowego o większym stopniu dokładności niż domyślny szkic projektowy. Rysunek może być wygenerowany ze wskazaniem wersji standardu pliku DXF – od AutoCAD 2000 do AutoCAD 2013, binarnie lub ASCII. Otrzymany plik jest edytowalny w każdym edytorze obsługującym któryś z tych formatów, np. ArCADia, ArCADia LT, ArCADia PLUS, INTERsoft-INTELLICAD, jak i w dostępnych na rynku programach CAD innych firm. Rysunek taki zawiera niezbędne widoki, rzuty, przekroje, a także detale rysunkowe (opisy, wymiary, odnośniki itp.).
Licencja na nakładkę DXF umożliwia także wygenerowanie specjalnego rodzaju raportu RTF, który zawiera analogiczny tabelaryczny wykaz stali dla elementów dodatkowych styku. Rysunek DXF można też wywołać bezpośrednio z poziomu zdefiniowanego złącza w programie ArCADia-RAMA, bez konieczności ręcznego uruchamiania programu EuroZłącza.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
4 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna kompatybilna 2 GB RAM,
system: Windows 10 64-bit lub Windows 11 64-bit
Do działania programu EuroZłącza ZAKOTWIENIE SŁUPA OKRĄGŁEGO + DXF 3.0 wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
