UWAGA
Ze względu na kompleksowe zmiany w wersji 15 systemu ArCADia BIM, aktualizacji wymagają wszystkie moduły systemu.
ArCADia-INSTALACJE GAZOWE 15 to moduł pozwalający na szybkie stworzenie profesjonalnej dokumentacji technicznej wewnętrznych instalacji gazowej, wykonanie niezbędnych obliczeń oraz automatyczne generowanie rysunków rozwinięć i aksonometrii.
W module ArCADia-INSTALACJE GAZOWE 15 wprowadzono bogaty zestaw funkcji wspierających projektowanie nowoczesnych instalacji gazowych w systemie ArCADia BIM, co pozwala na łatwe tworzenie szczegółowych projektów technicznych (budowlanych, wykonawczych czy na cele modernizacji), tworzenia rysunków dla wyceny prac czy na potrzeby zarządzania i wizualizacji.
Praca w programie ArCADia Bim i projektowanie instalacji gazowych opiera się na wykorzystywaniu bazowych funkcji systemu:
Menadżer projektu
pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże – użytkownik może pracować szybciej zarządzając elementami tylko wybranej branży np. gaz
Nowe rodzaje obiektów i Menadżer plików
Menadżer plików czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
Wprowadzenie fizycznych obiektów BIM (o zdefiniowanej geometrii, w których parametry różnych branż mogą być połączone w jeden multibranżowy obiekt AFO, np. kocioł z przyłączami dla instalacji gazowej, grzewczej, elektrycznej i wodociągowej) i parametrycznych obiektów BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub bezpośrednio z biblioteki projektu, którego geometria wynika z rysunku.
Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
Parametry użytkownika
Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
Podgląd widoku 3D
W odróżnieniu od okna Widoku 3D, gdzie obiekt pojawia się po wstawieniu na rysunek, w tym oknie obiekt jest widoczny przed wstawieniem. Po wykryciu innego elementu na rysunku, w oknie pokazany jest możliwy sposób połączenia z dodawanym elementem.
Widok CAD 3D
Główne prace projektowe realizowane są na rzucie, przy jednoczesnym tworzeniu widoku 3D oraz trójwymiarowego modelu CAD. Widok ten można wywołać z Menadżera projektu – CAD 3D i dowolnie obracać poleceniami Widoku. Wygląd CAD 3D można modyfikować poprzez zastosowanie Stylów wizualnych.
Zmiana widoku 3D obiektów
Możliwość wstawienia obiektów systemu (urządzeń, armatury) z ustawionym przez użytkownika widokiem 3D. Zdefiniowany w ten sposób element może zostać podłączony do instalacji projektowanej w programie poprzez funkcję edycji lokalizacji przyłączeń. Do biblioteki obiektów 3D programu można wprowadzić dowolny obiekt stworzony w trójwymiarowej przestrzeni CAD (DWG), z plików udostępnianych przez producentów w formatach 3DS, OBJ, O2C oraz z plików natywnych programu Revit - RVT i RFA.
Archiwum
Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.

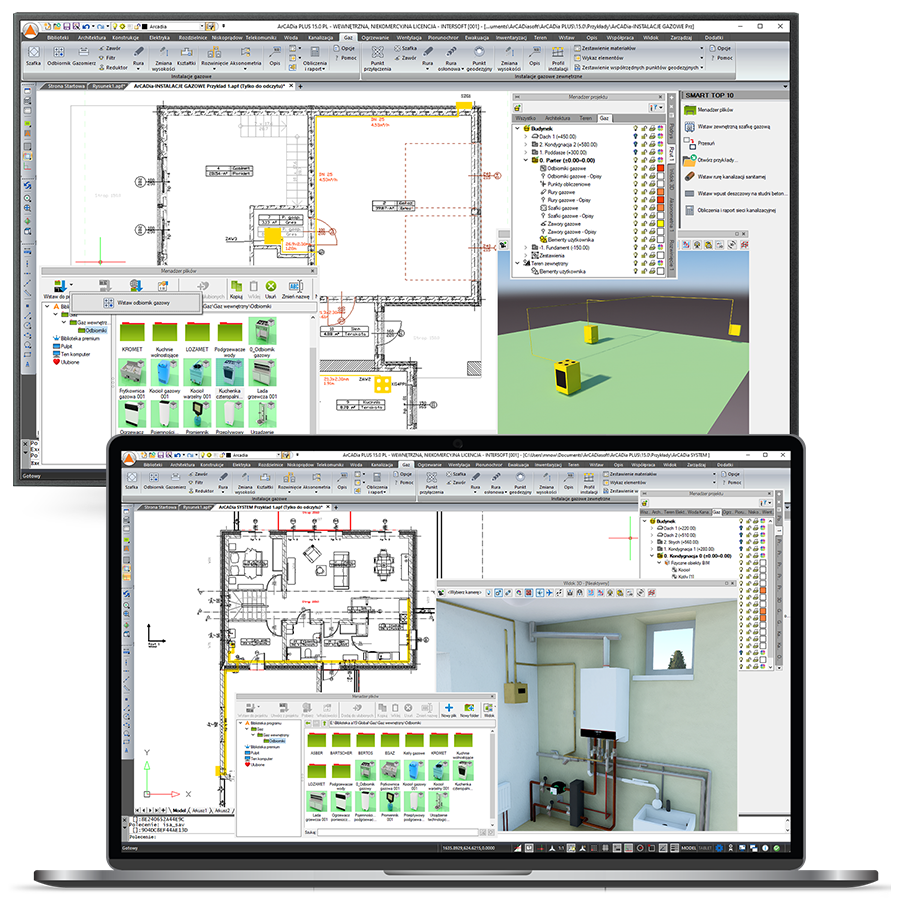

Tworzenie projektów instalacji gazowych
Rysowanie instalacji
Użytkownicy mogą szybko przygotowywać rysunki kompleksowych instalacji gazowych — od od zlokalizowania głównej szafki gazowej, rozmieszczenia odbiorników gazu, urządzeń pomiarowych, przez ustalenie przebiegu rurociągów instalacji gazowej, z ustaleniem miejsc montażu armatury odcinającej.
Instalacja rysowana jest poprzez ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji.
Wstawianie armatury i urządzeń z biblioteki producentów (np. filtr gazu i reduktor ciśnienia).
Automatyczne generowanie zestawu kształtek połączeniowych zależnych od rodzaju połączeń w punktach węzłowych oraz przy podejściach do punktów odbioru gazu, wraz z możliwością ich modyfikacji.
Wprowadzanie do biblioteki programu układów wielu elementów, np. fragmentu instalacji, w celu jego ponownego użycia na kolejnej kondygnacji.
Ponieważ podczas projektowania tworzony jest model BIM, projekt może być prezentowany jako linie i widoki 2d lub uwzględniając rzeczywiste wymiary rurociągów i geometrię użytych obiektów - w zależności od wyboru szczegółowości rzutu.
Definiowanie przyłączy
Wstawianie urządzeń gazowych z indywidualnie ustawionymi kształtami i wymiarami zdefiniowanymi przez użytkownika. Możliwość wstawienia własnych obiektów 3D i podłączenia ich do instalacji projektowanej w programie poprzez funkcję edycji lokalizacji przyłączy.
Automatyczne opisy
Każdy element instalacji gazowej może zostać opisany na rysunku na 4 sposoby:
poprzez wpisanie własnego tekstu,
poprzez wybranie dostępnych właściwości obiektu (np. średnica, przepływ, materiał),
poprzez wpisanie adresu internetowego lub ścieżki lokalizacji pliku (po wybraniu polecenia otwarta zostanie automatycznie strona internetowa lub folder lokalizacji plików) - można w ten sposób przypisać bezpośrednio do obiektu np. folder z odpowiednimi certyfikatami i atestami,
poprzez bezpośrednie przypisanie zewnętrznego pliku do obiektu (podanie ścieżki dostępu), np. karty katalogowej.
Dla sprawniejszej pracy istnieje możliwość tworzenia własnych szablonów opisów wykorzystywanych w różnych projektach.
Sprawdzanie poprawności połączeń
Funkcja sprawdzania poprawności połączeń pozwala na szybkie zidentyfikowanie błędów w projekcie i ich naprawienie przed przystąpieniem do realizacji.
Generowanie zestawień
Moduł automatycznie generuje szczegółowe zestawienia i wykazy urządzeń oraz użytych w projekcie, które można wykorzystać do dalszego przetwarzania, wyceny oraz tworzenia kosztorysów. Program obsługuje eksport do Ceninwest i Norma.
ArCADia-INSTALACJE GAZOWE są modułem rozszerzającym możliwości programu ArCADia BIM 15 w dowolnej wersji. Jeśli chcesz poznać pełną funkcjonalność modułów podstawowych przejdź do opisów.
Funkcje rozszerzające działanie systemu ArCADia BIM dostępne wraz z płatnym programem ArCADia-INSTALACJE GAZOWE 15
Zaawansowane funkcje rysunkowe
Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia pozwala bardzo szybko zamienić szkic lub archiwalny rysunek 2D w model BIM instalacji gazowej.
Generowanie automatycznej aksonometrii całej instalacji gazowej lub wybranej gałęzi, będącej odzwierciedleniem aktualnego projektu. Bezpośrednio na rysunku aksonometrii można również wprowadzać armaturę i usuwać elementy, a każda zmiana będzie samoczynnie uwzględniana w projekcie.
Generowanie automatycznego rozwinięcia całej instalacji gazowej lub wybranej gałęzi. Bezpośrednio na rysunku rozwinięcia można również wprowadzać modyfikacje właściwości elementów, a każda zmiana będzie samoczynnie uwzględniana w projekcie.
Funkcje obliczeniowe
Automatyczny dobór elementów instalacji (doborów średnic rurociągów, armatury w zadanych typoszeregach) z uwzględnieniem obowiązujących przepisów.
Wyznaczanie obliczeniowego zapotrzebowania gazu dla budynku zasilanego gazem o dowolnych właściwościach palnych z uwzględnieniem współczynników jednoczesności.
Obliczenia całkowitej straty ciśnienia dla wszystkich ścieżek do odbiorników gazu oraz wyznaczanie ciśnienia minimalnego i maksymalnego przed odbiornikiem gazowym.
Generowanie raportów obliczeniowych zawierających odcinkowe straty ciśnienia gazu na poszczególnych odcinkach obliczeniowych, z możliwością regulacji średnic odcinków.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Do działania programu ArCADia-INSTALACJE GAZOWE 15 wymagany jest:
program ArCADia BIM LT 15 lub ArCADia BIM 15, lub ArCADia BIM PLUS 15.
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
Klienci posiadający moduły branżowe oraz biblioteki obiektów systemu ArCADia BIM 10/11/12/14 w poprzednich wersjach, muszą je zaktualizować do wersji 15.
