ArCADia-INSTALACJE GRZEWCZE 15

•
•
•
•
•

Tworzenie projektów instalacji grzewczych

• Użytkownicy mogą szybko przygotowywać rysunki kompleksowych instalacji grzewczych — od źródeł ciepła jak kotły czy pompy ciepła przez rurociągi i niezbędną armaturę do odbiorników.
• Możliwość jednoczesnego prowadzenia jednej rury lub kilku równoległych przewodów o różnych funkcjach.
• Elastyczność we wprowadzania modyfikacji – przesuwanie fragmentów instalacji bez rozłączania i funkcja szybkiej zmiany wysokości wybranych elementów instalacji.
• Automatyczne generowanie zestawów kształtek połączeniowych rurociągów z możliwością ich modyfikacji.
• Wstawianie mocowania (podpór stałych i przesuwnych) z możliwością zdefiniowania parametrów charakterystycznych dla zastosowanego mocowania.
• Moduł pozwala na automatyczne łączenie elementów znajdujących się na różnych wysokościach oraz na inteligentne śledzenie położenia urządzeń w projekcie.
• Przy wstawianiu obiektu automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza.

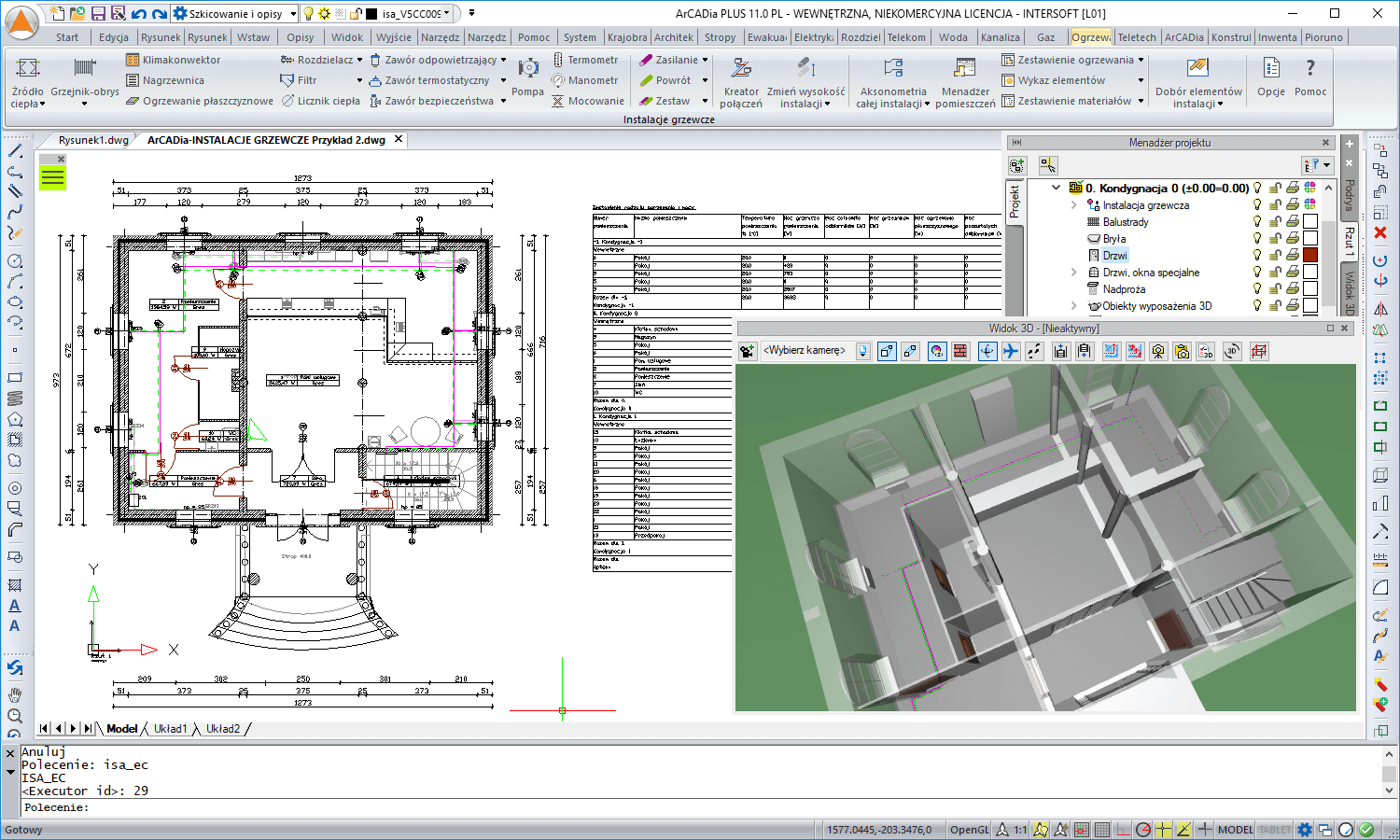

• Ponieważ podczas projektowania tworzony jest model BIM, projekt może być prezentowany jako linie i widoki 2D lub uwzględniając rzeczywiste wymiary rurociągów i geometrię użytych obiektów - w zależności od wyboru szczegółowości rzutu.
• Dostępne odbiorniki ciepła
• System oferuje funkcję wprowadzania odbiorników ciepła, tj. grzejników płytowych, żeberkowych, łazienkowych, kanałowych, rur grzewczych, nagrzewnic i klimakonwektorów.
• System umożliwia wstawienie instalacji ogrzewania płaszczyznowego, np. podłogowego czy ściennego.
• Definiowanie przyłączy
• Możliwość określenia dokładnej lokalizacji miejsc przyłączenia instalacji na obiekcie.
• Automatyczne opisy - każdy element instalacji grzewczej może zostać opisany na rysunku na 4 sposoby:
• poprzez wpisanie własnego tekstu,
• poprzez wybranie dostępnych właściwości obiektu (np. średnica, przepływ, materiał),
• poprzez wpisanie adresu internetowego lub ścieżki lokalizacji pliku (po wybraniu polecenia otwarta zostanie automatycznie strona internetowa lub folder lokalizacji plików) - można w ten sposób przypisać bezpośrednio do obiektu np. folder z odpowiednimi certyfikatami i atestami,
• poprzez bezpośrednie przypisanie zewnętrznego pliku do obiektu (podanie ścieżki dostępu), np. karty katalogowej.
• Dla sprawniejszej pracy istnieje możliwość tworzenia własnych szablonów opisów wykorzystywanych w różnych projektach.
• Sprawdzanie poprawności połączeń
• Funkcja sprawdzania poprawności połączeń pozwala na szybkie zidentyfikowanie błędów w projekcie i ich naprawienie przed przystąpieniem do realizacji.
• Generowanie zestawień
• Moduł automatycznie generuje szczegółowe zestawienia urządzeń oraz materiałów (wraz z niezbędnymi kształtkami połączeniowymi) użytych w projekcie, które można wykorzystać do dalszego przetwarzania, wyceny oraz tworzenia kosztorysów. Program obsługuje eksport do Ceninwest i Norma.
• W celu szczegółowej analizy są generowane zestawienia, uwzględniające strukturę budynku wraz z deklarowanym zapotrzebowaniem na moc grzewczą w pomieszczeniach oraz rodzaj zaprojektowanego ogrzewania.
• Aby usprawnić proces wykonawczy, oprogramowanie sporządza szczegółowe zestawienia odbiorników w każdym pomieszczeniu, co umożliwia lepsze planowanie robót i eliminuje ewentualne pomyłki.

Czym jest system ArCADia BIM - kompleksowy system projektowania dla branży budowalnej?
przejdź do artykułu opisującego idee systemu

Funkcje rozszerzające działanie systemu ArCADia dostępne wraz z płatnym programem ArCADia-INSTALACJE GRZEWCZE 15.

Zaawansowane funkcje rysunkowe

• Kreator połączeń - funkcja umożliwiająca błyskawiczne połączenie rurociągami dowolnego obiektu zawierającego zdefiniowane przyłącza instalacji grzewczej. Połączenie może obejmować jeden obiekt lub całą wybraną grupę i może przybrać jedną z trzech form realizacji. W ten sposób prace projektowe wymagają od użytkownika zlokalizowania tylko głównych rurociągów rozdzielczych – pozostałe elementy jak grzejniki, nagrzewnice czy źródła ciepła zostają przyłączone automatycznie.
• Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia pozwala bardzo szybko zamienić szkic lub archiwalny rysunek 2D w model BIM instalacji grzewczej.
• Generowanie automatycznej aksonometrii całej instalacji lub wybranej gałęzi, będącej odzwierciedleniem aktualnego projektu. Bezpośrednio na rysunku aksonometrii można również wprowadzać armaturę i usuwać elementy, a każda zmiana będzie samoczynnie uwzględniana w projekcie.

Funkcje obliczeniowe

• Obliczanie grawitacyjnego ciśnienia czynnego oraz liniowych i miejscowych strat ciśnienia dla wszystkich obiegów, wskazanie obiegu krytycznego.
• Obliczanie wymaganego ciśnienia w instalacji z uwzględnieniem regulacji zaworami termostatycznymi.
• Wskazanie wartości parametrów wymaganych dla pompy obiegowej: wysokości podnoszenia i wydajności.
• Automatyczny dobór typów rurociągów, izolacji, zaworów termostatycznych, armatury odcinającej itp. z biblioteki, z uwzględnieniem obowiązujących przepisów.
• Funkcja automatycznego doboru grzejników z biblioteki programu. Grzejniki dobierane są z uwzględnieniem kryterium wielkości zdefiniowanej przez projektanta – ograniczenia mogą dotyczyć długości, głębokości i wysokości. Program dobiera grzejniki pokrywające, w zadanym przez użytkownika stopniu, obliczeniowe zapotrzebowanie na ciepło pomieszczenia z uwzględnieniem współczynników korygujących wynikających.
• Funkcja automatycznego doboru parametrów ogrzewania podłogowego. Płaszczyzny ogrzewania wstawiane są na rysunek poprzez wskazywanie kolejnych punktów obrysu wraz z określeniem powierzchni stref brzegowych. Konstrukcja podłogi jest definiowana przez użytkownika lub może zostać pobrana bezpośrednio z modelu architektonicznego. W wyniku doboru nie jest rysowany rozkład przewodów grzewczych, natomiast dobierane są istotne parametry (w strefie przebywania i strefie brzegowej), tj.: rodzaj, średnica i rozstaw przewodów, powierzchnia i moc grzewcza, jednostkowy strumień ciepła, temperatura podłogi, długość i spadek ciśnienia wężownicy.
• Obliczanie strat ciepła instalacji grzewczej uwzględniające spadek temperatury czynnika w przewodach w wyniku wymiany ciepła z otoczeniem (uwzględniające zastosowanie izolacji cieplnej) i uwzględnianie zysków ciepła od przewodów w bilansie cieplnym pomieszczeń.

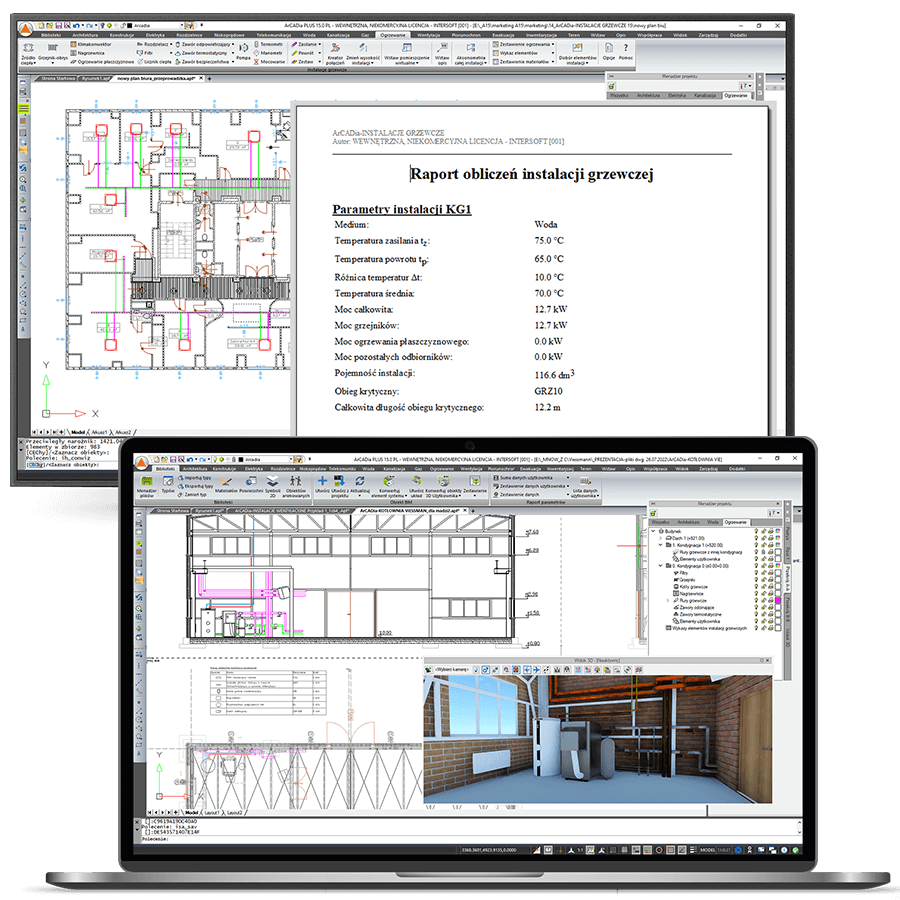

• Generowanie raportów obliczeniowych.
