INTERsoft ArCADia RAMA

•
•
•
•
•

R3D3-InterStal to moduł rozszerzający funkcjonalność programu R3D3-Rama 3D, służący do wymiarowania prętów i elementów stalowych. Program umożliwia wymiarowanie przestrzennych konstrukcji stalowych według PN-90/B03200 w jedno- i dwukierunkowym stanie naprężenia, z pominięciem momentu skręcającego.

Wymiarowanie wykonywane jest na podstawie obwiedni sił wewnętrznych, a także na podstawie obwiedni sprężystych naprężeń normalnych. Wymiarowanie pręta lub elementu odbywa się na podstawie zdefiniowanych przez użytkownika parametrów wymiarowania zapisywanych w predefiniowanych definicjach typu elementu. Użytkownik może zdefiniować w programie dowolną ilość typów elementów do wymiarowania, a raz wykonana definicja ustawień parametrów do wymiarowania może być używana we wszystkich projektach przez przypisanie właściwego typu elementu do wymiarowanego pręta.

• walcowane (dwuteownik, połówka dwuteownika, teownik, ceownik, kątownik równoramienny i nierównoramienny, rura prostokątna, kwadratowa i okrągła),
• spawane (dowolny dwuteownik niesymetryczny, dowolny teownik, skrzynka),
• zimnogięte (rura prostokątna, kwadratowa i okrągła).

• walcowane (dwuteownik, rura prostokątna i kwadratowa),
• spawane (dowolny dwuteownik, skrzynka),
• zimnogięte (rura prostokątna i kwadratowa).

R3D3-InterDrewno to moduł rozszerzający funkcjonalność programu R3D3-Rama 3D, umożliwiający wymiarowanie przestrzennych konstrukcji drewnianych o przekrojach prostokątnych, z drewna litego i klejonego, według PN-B-03150:2000/Az1 i Az2, w jedno- i dwukierunkowym stanie naprężenia z uwzględnieniem momentu skręcającego.

MOŻLIWOŚCI PROGRAMU:

• Użytkownik może tworzyć dowolne definicje typu wymiarowania (współczynniki wyboczenia, osłabienia przekroju, ugięcie dopuszczalne i inne parametry), których następnie może użyć w dowolnym projekcie.
• Współczynnik modyfikacyjny k_mod przyjmowany jest automatycznie, na podstawie grupy obciążeń o największym oddziaływaniu na konstrukcję w danej kombinacji, lub ręcznie, na podstawie decyzji użytkownika.
• Użytkownik ma możliwość wymiarowania pojedynczych prętów, grupy prętów współliniowych i zbliżonych do współliniowych (o zmianie kąta poniżej 5°).
• Automatycznie sprawdzane są obwiednie sił wewnętrznych we wszystkich charakterystycznych punktach wymiarowanego elementu.
• Odrębnie sprawdzane są naprężenia normalne i styczne w przekroju elementu. Użytkownik ma dodatkowo możliwość przeprowadzenia wymiarowania w dowolnych wskazanych punktach elementu dla wszystkich obwiedni lub dla jednej wybranej.
• Program wyznacza maksymalne ugięcie elementu w płaskim i złożonym stanie naprężenia z uwzględnieniem wpływów reologicznych i ewentualnego wpływu sił tnących i porównuje je z wartością dopuszczalną.
• Raport z wymiarowania w formie obliczeń ręcznych zawierających wszystkie wyniki pośrednie wykonany jest
  w formacie RTF (MS Word).

R3D3-EuroDrewno to moduł rozszerzający funkcjonalność programu R3D3-Rama 3D, przeznaczony do wymiarowania jednogałęziowych, przestrzennych konstrukcji drewnianych o przekrojach prostokątnych, z drewna litego lub klejonego, według normy PN-EN 1995-1-1 Eurokod 5 – Projektowanie konstrukcji drewnianych – Część 1-1: Postanowienia ogólne – Reguły ogólne i reguły dotyczące budynków: 2010.

MOŻLIWOŚCI PROGRAMU:

• Użytkownik może tworzyć dowolne definicje typu wymiarowania (współczynniki wyboczenia, osłabienia przekroju, ugięcie dopuszczalne i inne parametry), których następnie może użyć w dowolnym projekcie.
• Współczynnik modyfikacyjny k_mod przyjmowany jest automatycznie, na podstawie grupy obciążeń o najkrótszym czasie oddziaływania na konstrukcję w danej kombinacji, lub ręcznie, na podstawie decyzji użytkownika.
• Użytkownik ma możliwość wymiarowania pojedynczych prętów, grupy prętów współliniowych i zbliżonych do współliniowych (o zmianie kąta poniżej 5°).
• Automatycznie sprawdzane są obwiednie sił wewnętrznych we wszystkich charakterystycznych punktach wymiarowanego elementu.
• Odrębnie sprawdzane są naprężenia normalne i styczne w przekroju elementu.
• Użytkownik ma dodatkowo możliwość przeprowadzenia wymiarowania w dowolnych wskazanych punktach elementu, dla wszystkich obwiedni lub dla jednej wybranej.
• Program wyznacza maksymalne ugięcie względne i przemieszczenie elementu w złożonym stanie naprężenia
  z uwzględnieniem wpływów reologicznych i ewentualnego wpływu sił tnących i porównuje je z wartością dopuszczalną.
• Raport z wymiarowania w formie obliczeń ręcznych zawierających wszystkie wyniki pośrednie wykonany jest
  w formacie RTF (MS Word).

R3D3-EuroStal to moduł do programu R3D3-Rama 3D wymiarujący podstawowe elementy stalowe według normy PN-EN 1993-1-1 Eurokod 3: czerwiec 2006. Program sprawdza, zgodnie z regułami zawartymi w ww. normie, oddzielnie nośność poszczególnych przekrojów elementu, uwzględniając tylko stateczność lokalną przekroju i powtórnie uwzględniając stateczność globalną elementu.

Typy obsługiwanych przekrojów prętów: dwuteowniki walcowane, połówki dwuteowników walcowanych, teowniki walcowane, ceowniki walcowane, kątowniki równoramienne i nierównoramienne walcowane, walcowane rury prostokątne, kwadratowe i okrągłe, dowolne dwuteowniki monosymetryczne spawane, dowolne teowniki monosymetryczne spawane, spawane przekroje skrzynkowe (monosymetryczne), zimnogięte rury prostokątne, kwadratowe i okrągłe.

R3D3-EuroStal BUILT-UP to moduł przeznaczony do wymiarowania prętów i elementów złożonych, blisko-
i dalekogałęziowych, o pasach równoległych, zgodnie z normą PN-EN 1993-1-1 Eurokod 3: czerwiec 2006.
Program umożliwia wymiarowanie prętów i elementów dwuprzegubowych oraz elementów o dowolnych warunkach podparcia przy uproszczeniu, że dodatkowy moment od imperfekcji dokładany jest do momentów ze statyki w każdym wymiarowanym punkcie niezależnie od tego, czy w danym punkcie imperfekcja rzeczywiście występuje (przewymiarowanie). Nośność elementu wielogałęziowego sprawdzana jest zawsze w dwóch punktach (pręta, elementu), w których występują maksymalne wartości momentu dla każdego kierunku (nawet wówczas, gdy momenty ze statyki są zerowe, występuje moment od założonej imperfekcji).

Przekroje wielogałęziowe (blisko- i dalekogałęziowe) pamiętane są w pliku projektu jako zwykły dotychczasowy przekrój złożony z dwóch lub czterech głównych gałęzi (pasów), a dodatkowo dla takiego przekroju w jego definicji pamiętana jest parametryczna struktura połączeń podłużnych gałęzi w postaci typu złożenia, rozstawu i wymiarów przewiązek, zaś
w przypadku połączeń kratowych w postaci typu skratowania, przekrojów słupków i krzyżulców oraz rozstawu sekcji powtarzalnej. Widoki 3D poszczególnych prętów o przekrojach wielogałęziowych tworzone są poglądowo na podstawie powyższych danych i kilku prostych reguł dotyczących sposobu rozkładu powtarzalnych sekcji na długości pręta
i pozostawionych końcówek.

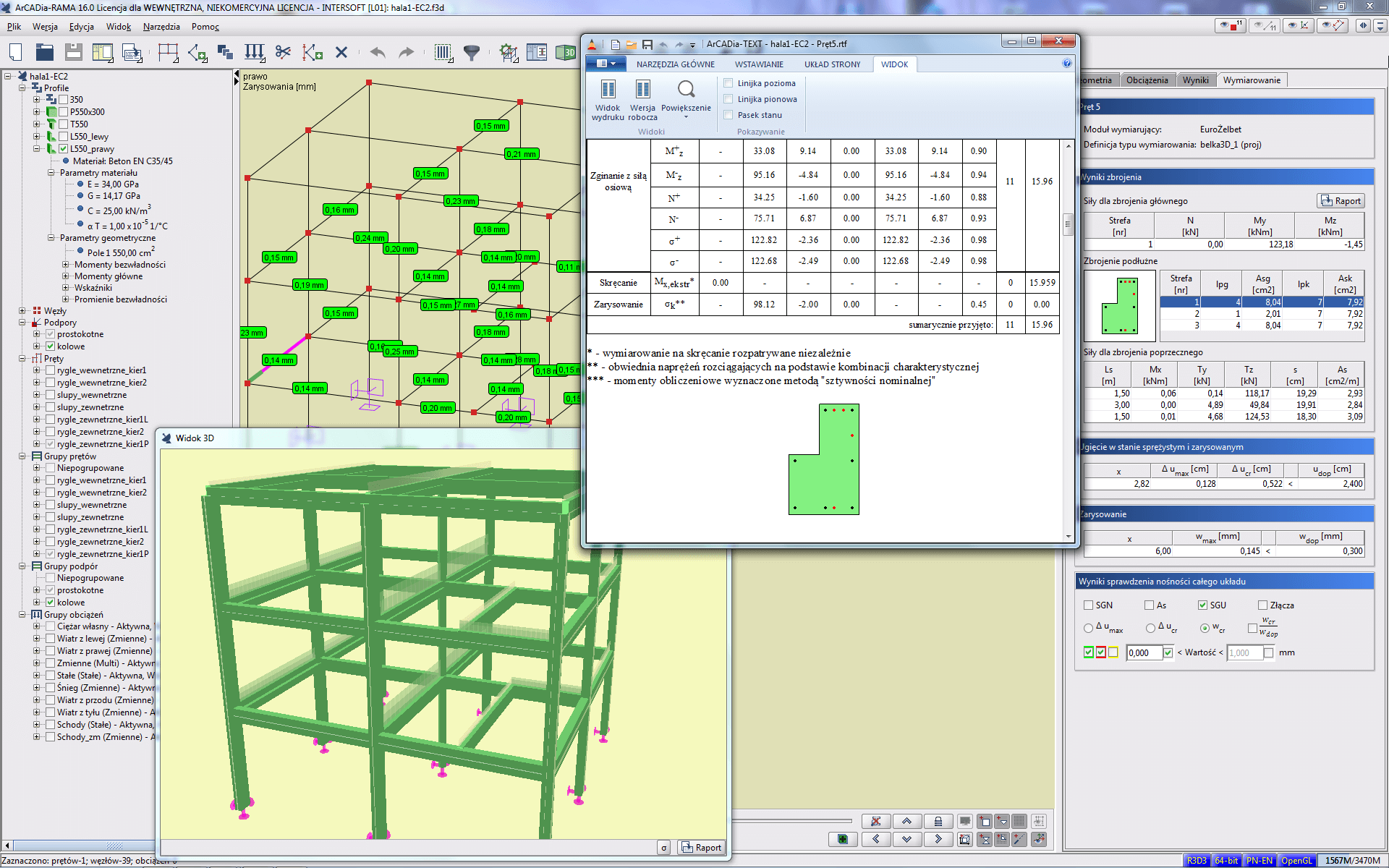

R3D3-EuroŻelbet to moduł rozszerzający funkcjonalność R3D3-Rama 3D o funkcje wymiarujące prętowe elementy żelbetowe według PN-EN 1992-1-1 Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków: wrzesień 2008. Obsługuje przekroje prostokątne, okrągłe, kątowe, ceowe, teowe, dwuteowe i zetowe.

Program umożliwia wymiarowanie konstrukcji żelbetowych w następujących trybach:

• Wymiarowanie indywidualne pojedynczych prętów na podstawie wybranej definicji typu wymiarowania.
• Wymiarowanie indywidualne pojedynczych elementów, złożonych z kilku prętów ciągłych i współliniowych, o takim samym przekroju, na podstawie wybranej definicji typu wymiarowania.
• Wymiarowanie zbiorcze całego układu złożonego z prętów i zdefiniowanych elementów wymiarowych,
  na podstawie definicji typu wymiarowania przypisanej do grup prętów i elementów wymiarowych.

R3D3-EuroStopa rozszerza funkcjonalność programu R3D3-Rama 3D w zakresie projektowania fundamentów bezpośrednich według normy PN-EN 1997-1 Eurokod 7, w złożonym stanie obciążenia. Moduł w obliczeniach uwzględnia piezometryczny poziom wody gruntowej. Pozwala na uwzględnienie dodatkowych mimośrodów w usytuowaniu oddziaływań na fundamencie oraz na obliczenie podatności pionowej podpory (współczynnik Winklera), charakteryzuje się ergonomicznością i prostotą obsługi.

W ogólnym przypadku program może wykonać następujące obliczenia i sprawdzenia:

• Sprawdzenie nośności gruntu w dwóch kierunkach, w poziomie posadowienia i na stropie każdej warstwy gruntu dla wszystkich schematów obciążeń, zgodnie z PN PN-EN 1997-1 Eurokod 7.
• Sprawdzenie warunku normowego dotyczącego wielkości mimośrodu.
• Wymiarowanie bloku fundamentu na zginanie wywołane odporem gruntu liczone dla ekstremalnych naprężeń
  w kierunku x i y (według PN-EN 1992-1-1 Eurokod 2) wraz ze sprawdzeniem warunków konstrukcyjnych na zbrojenie minimalne i odpowiednim doborem prętów.
• Sprawdzenie stateczności na obrót dla kolejnych schematów obciążeń.
• Obliczenia średniej wartości osiadania pierwotnego i wtórnego bloku fundamentu na podłożu warstwowym dla wszystkich schematów obciążeń metodą naprężeń (zgodną z Eurokodem) zawartą w PN-81/B-03020 Grunty budowlane. Posadowienie bezpośrednie budowli.
• Dla stopy kielichowej wykonuje wymiarowanie zbrojenia poziomego i pionowego kielicha wraz z odpowiednim doborem prętów.
