EuroZłącza SŁUP-BELKA DOCZOŁOWE + DXF

Program EuroZłącza SŁUP-BELKA DOCZOŁOWE + DXF
Program EuroZłącza SŁUP-BELKA DOCZOŁOWE + DXF
32-bit
Cena katalogowa:
netto: 550,00 zł
brutto: 676,50 zł
Rabat na program CAD EuroZłącza SŁUP-BELKA DOCZOŁOWE + DXF w sklepie INTERsoft
Cena po rabacie:
netto: 402,00 zł
brutto: 494,46 zł
Produkt dostępny w subskrypcji INTERsoft-PARTNER
linia

Czym jest program EuroZłącza SŁUP-BELKA DOCZOŁOWE + DXF?

Program do wymiarowania i automatycznego tworzenia rysunku wykonawczego DXF płaskich połączeń stalowych wg Eurokodu zgodnie z normą PN-EN 1993-1-8:2006.

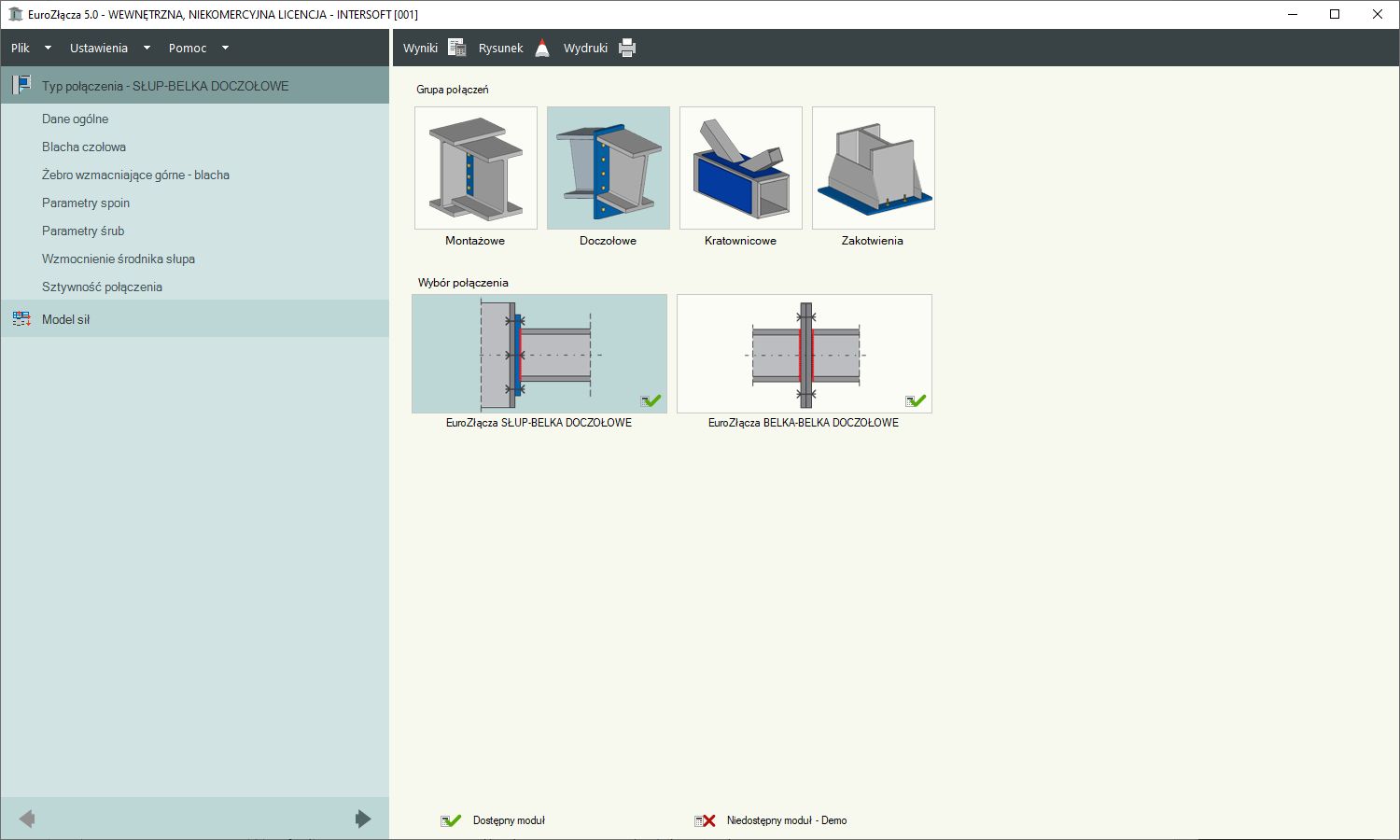

W najnowszej wersji  wymiarowane są następujące typy połączeń stalowych:

  • EuroZłącza  SŁUP-BELKA DOCZOŁOWE użebrowane, spawane lub na śruby, wymiarowane na zadany zestaw sił poprzecznych z uwzględnieniem momentu lub na nośność elementów łączonych.

Algorytm dotyczy połączenia EuroZłącza SŁUP-BELKA DOCZOŁOWE, w którym oba główne elementy połączone są za pośrednictwem blachy czołowej bądź za pomocą spawu bezpośredniego. Połączenie jest jednostronne (dla jednej belki dochodzącej z jednej strony słupa), z możliwymi konfiguracjami.

Program działa samodzielnie lub jako moduł wymiarujący połączenia stalowe w programie R3D3-Rama 3D, R2D3-Rama 3D i R2D2-Rama 2D.

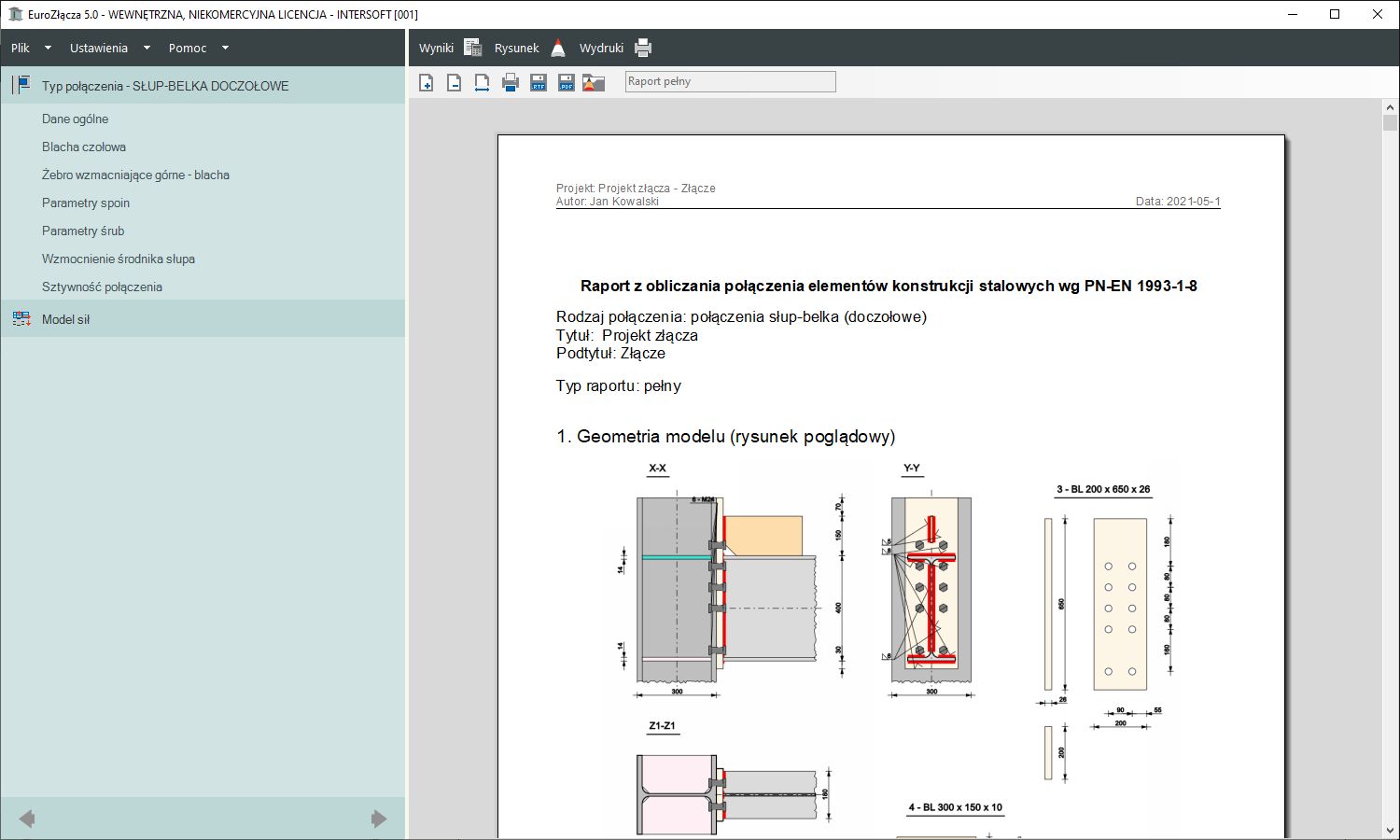

W trybie współpracy z programem R3D3/R2D3/R2D2 do programu EuroZłącza przekazywane są zestawy sił wewnętrznych a skrócone wyniki wymiarowania prezentowane są w modelu programu statycznego. Zapamiętywany jest też model utworzonego połączenia w programie R3D3/R2D3/R2D2. Raporty z wymiarowania w formacie RTF mogą być tworzone w trzech różnych stopniach szczegółowości  z możliwością definiowania ich zakresu przez użytkownika. Program tworzy zaawansowany, dynamiczny szkic projektowanego modelu połączenia.

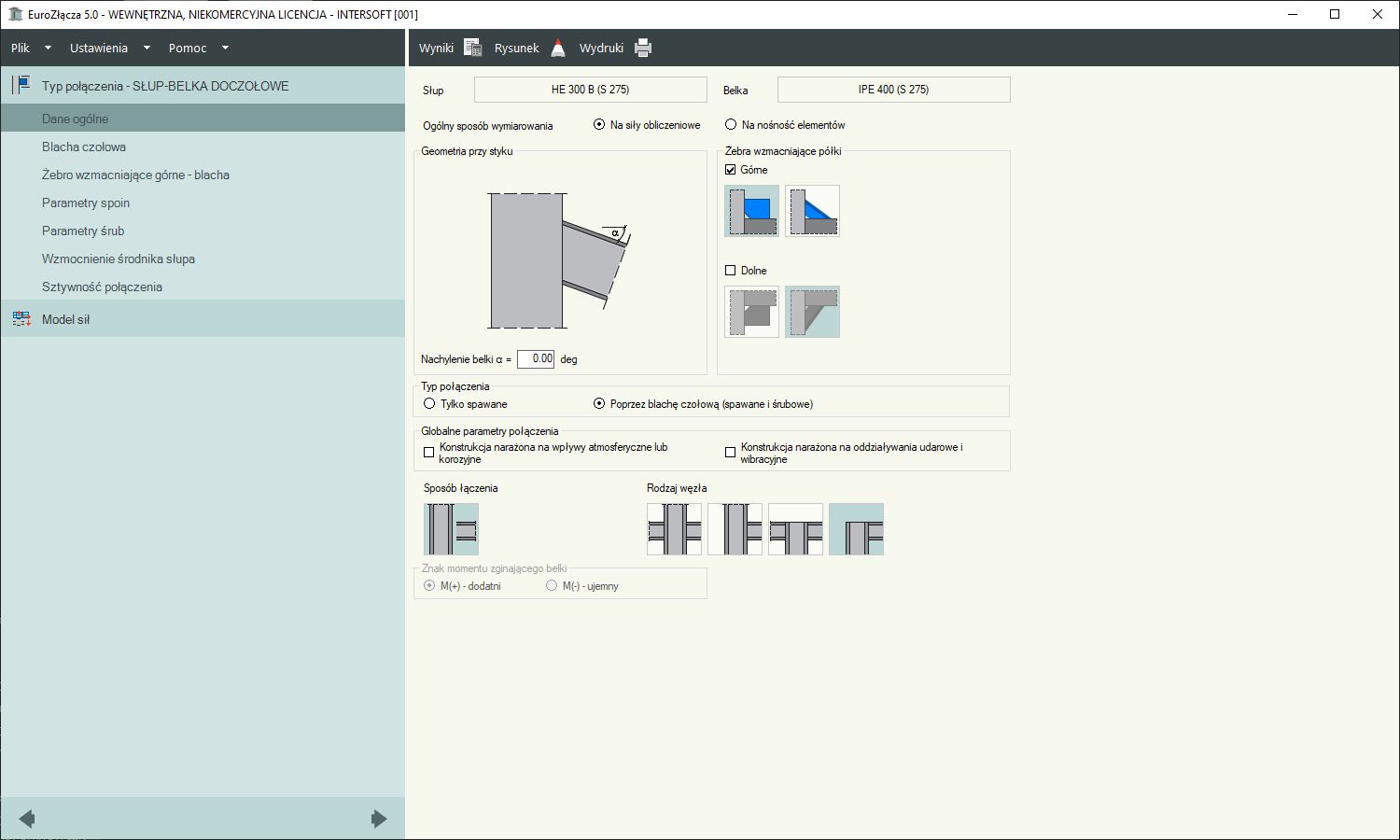

MOŻLIWOŚCI PROGRAMU:

  • na podstawie zdefiniowanego przez użytkownika modelu połączenia, program umożliwia automatyczne wygenerowanie rysunku warsztatowego złącza w formacie DXF, łącznie z wykazem części złącznych,
  • dopuszczalne przekroje dla belki oraz słupa obejmują dwuteowniki,
  • belka dochodząca do półki słupa,
  • belka dochodząca do słupa pod kątem innym niż prosty,
  • istnieje możliwość zastosowania usztywnienia środnika słupa dodatkowymi żebrami: poprzecznym górnym (na przedłużeniu półki górnej belki), poprzecznym dolnym (na przedłużeniu półki dolnej belki) lub nakładką płaską.
  • żebra wzmacniające półki belki dolne i (lub) górne, w postaci:
  • skosów teownikowych (zamodelowanych jako teownik standardowy, połówka dwuteownika standardowego bądź blacha) lub płaskowników,
  • połączenie blacha czołowa-żebro może być realizowane poprzez spoinę pachwinową bądź czołową,
  • w razie zastosowania żeber teownikowych istnieje możliwość zastosowania usztywnienia środnika słupa dodatkowymi żebrami: górnym (na przedłużeniu półki żebra teownikowego górnego) oraz dolnym (na przedłużeniu półki żebra teownikowego dolnego).

Rysunki DXF

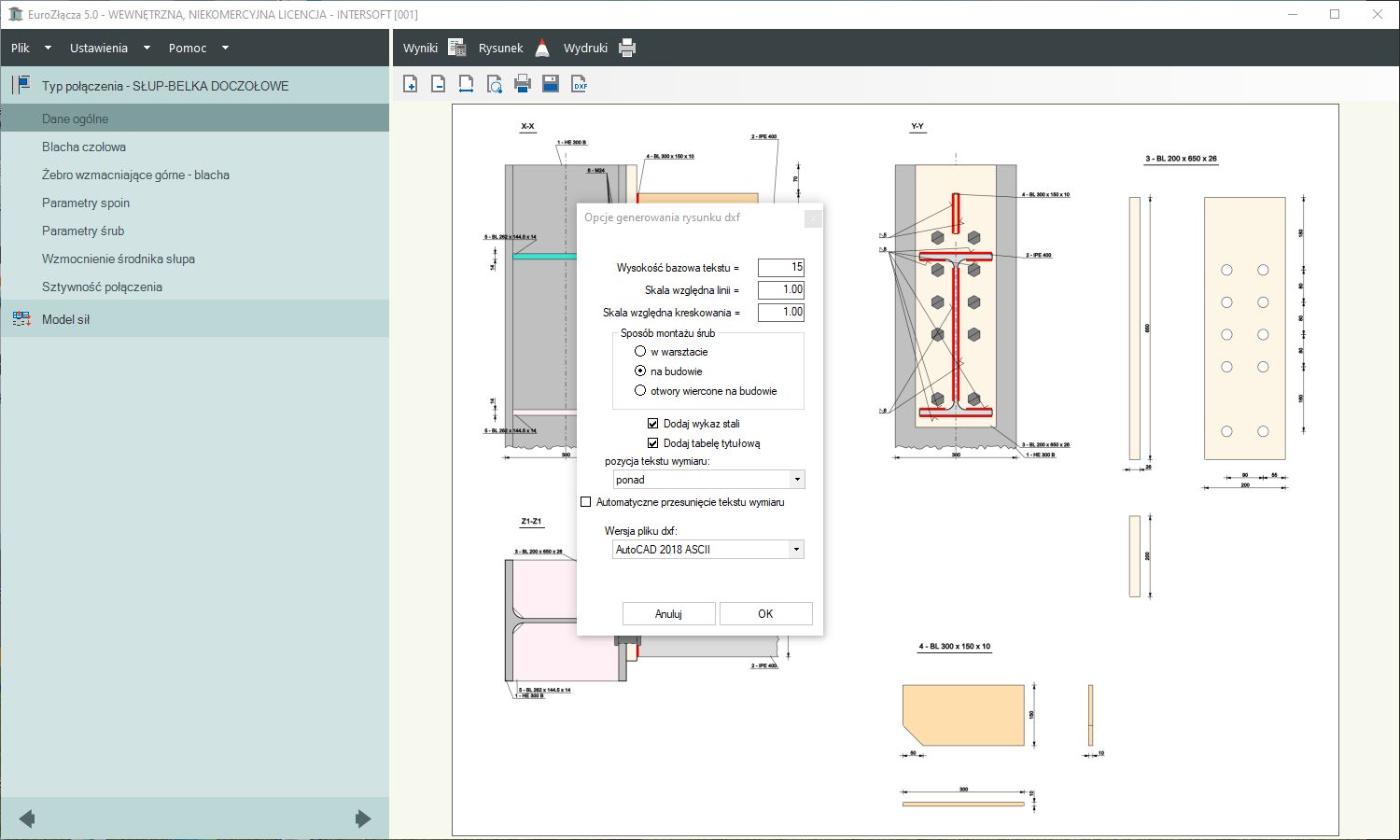

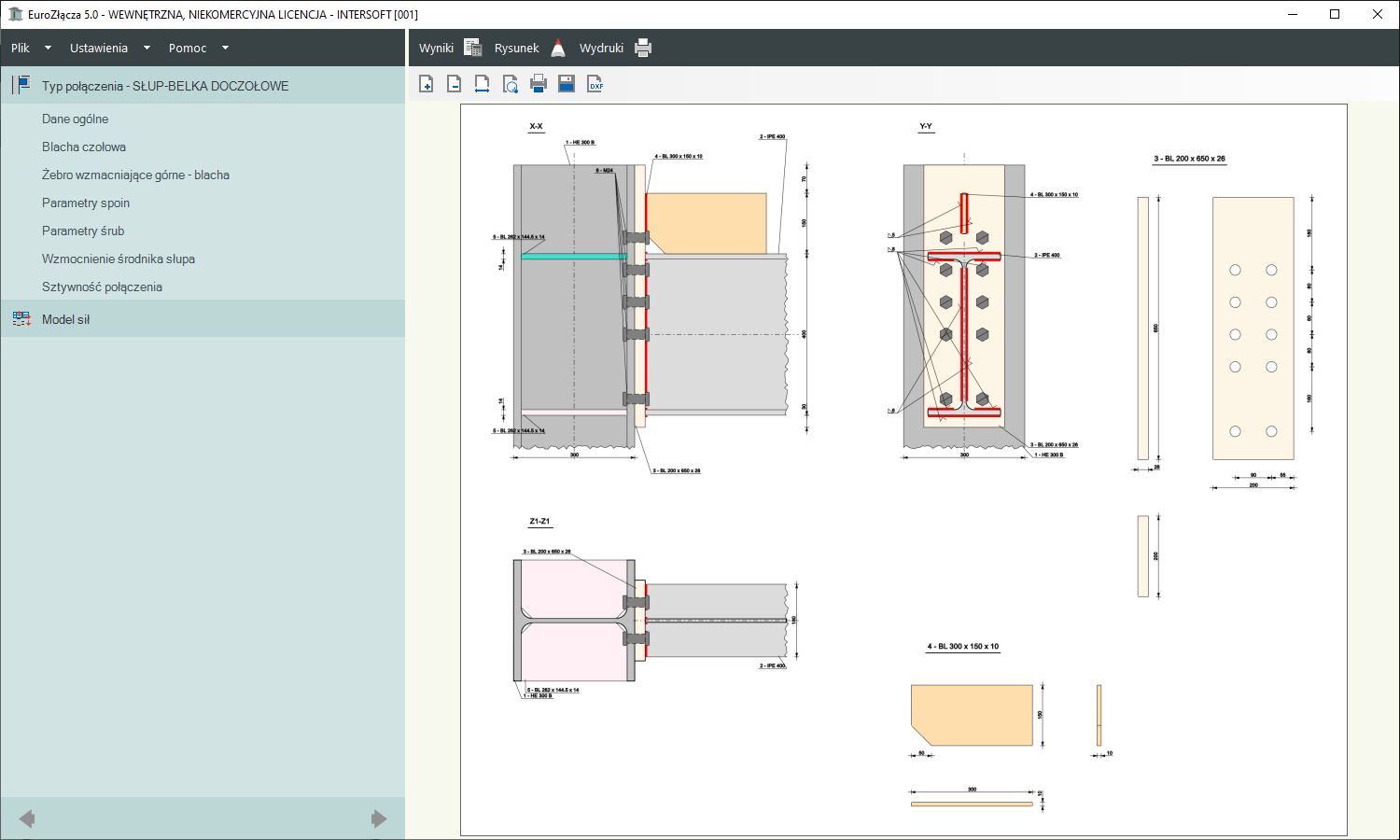

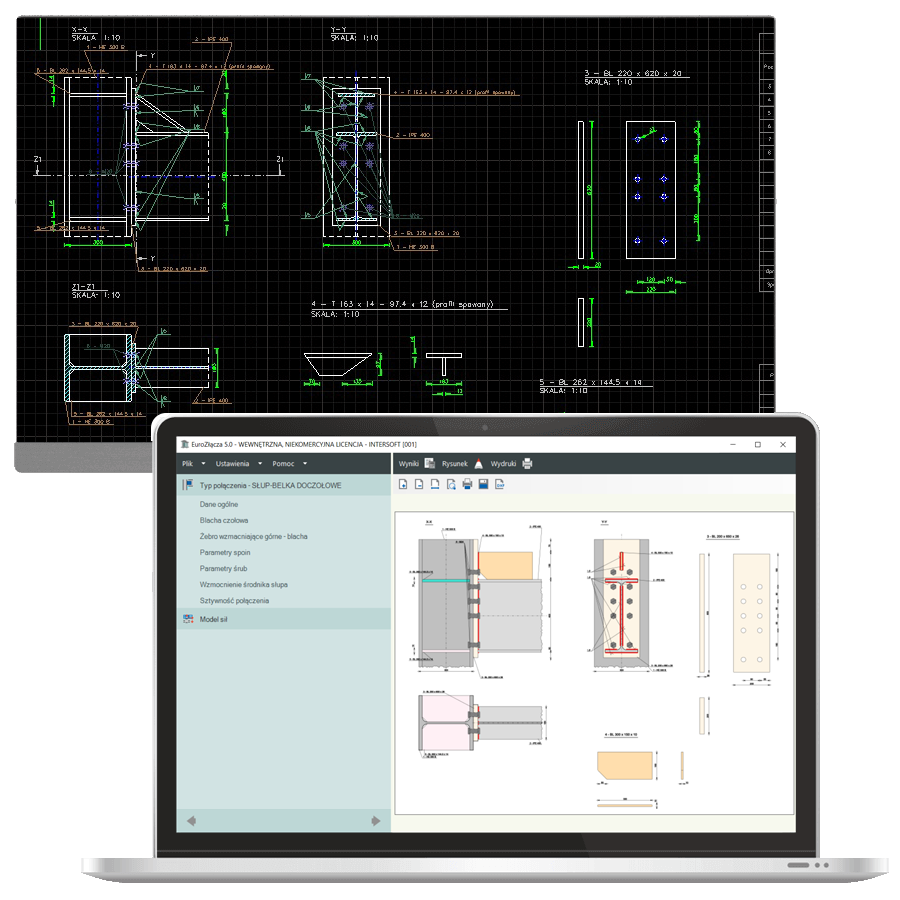

Bazowa (obliczeniowa) wersja każdego z modułów liczących programu EuroZłącza pozwala na generowanie rysunku w formacie DXF. Jest to rysunek wykonawczy połączenia stalowego, o większym stopniu dokładności niż domyślny szkic projektowy. Rysunek może być wygenerowany ze wskazaniem wersji standardu pliku DXF - od AutoCAD 2000 do AutoCAD 2013, binarnie lub ASCII. Otrzymany plik jest edytowalny w każdym edytorze obsługującym któryś z tych formatów, np. ArCADia, ArCADia LT, ArCADia PLUS, INTERsoft-INTELLICAD, jak i przez dostępne na rynku programy CAD innych firm. Rysunek taki zawiera niezbędne widoki, rzuty, przekroje, a także detale rysunkowe (opisy, wymiary, odnośniki itp.). Każdy element konstrukcyjny (kształtowniki, symbole śrub itp.) zamknięty jest w odrębnym bloku. Wszystkie linie posiadają grubość ustaloną zgodnie z ich rodzajem. Zarządzanie rysunkiem i estetyką modelu ułatwia przypisanie obiektów do warstw i odpowiednich stylów wymiarowania. Ułatwieniem jest także możliwość narzucenia bazowej wielkości czcionki już na etapie generowania rysunku, dzięki czemu położenie opisów innych elementów tekstowych zostanie obliczone z uwzględnieniem tej wartości. Podobnie można manipulować skalą linii i kreskowania. Wygląd symbolu śrub zależy od wskazanego rodzaju ich montażu (w warsztacie, na budowie, otwory wiercone na budowie). Wszystko to minimalizuje konieczność ręcznego dostosowywania rysunku do zamierzeń użytkownika. Użytkownik może zdecydować o umieszczeniu na rysunku tabeli z wykazem stali dla elementów dodatkowych styku (blachy, śrubowania), z automatycznie obliczoną i wygenerowaną przez program merytoryczną zawartością. Możliwe jest także wstawienie szkieletu tabliczki tytułowej. Licencja na nakładkę DXF umożliwia także wygenerowanie specjalnego rodzaju raportu RTF, który zawiera analogiczny tabelaryczny wykaz stali dla elementów dodatkowych styku. Rysunek DXF można też wywołać bezpośrednio z poziomu zdefiniowanego złącza w programie ArCADia-RAMA, bez konieczności ręcznego uruchamiania programu EuroZłącza.

UWAGA: Produkt nie jest objęty systemem rabatowym!

ZOBACZ JAK PRACUJE SIĘ Z PROGRAMEM, WIĘCEJ FILMÓW ZNAJDZIESZ W NASZYM KANALE YouTube.

linia

Zostaw swoją opinie i oceń produkt:

Aby dodawać opinie o produktach wpisz numer klienta w formularzu na stronie. Kliknij tutaj

Dodatkowe materiały:

Wymagania systemowe programu:

  • Procesor klasy Pentium 4 (zalecany min. Intel Core i5)
  • 2 GB pamięci operacyjnej (zalecane min. 8 GB i system 64-bit)
  • 2 GB wolnego miejsca na dysku
  • karta graficzna kompatybilna z DirectX 9.0c (zalecane karty z min. 1GB RAM)
  • system: Windows 10 lub Windows 8.1 lub Windows 7 SP1 (zalecamy system 64-bit)
SKU: 447
Dostępność: w magazynie
