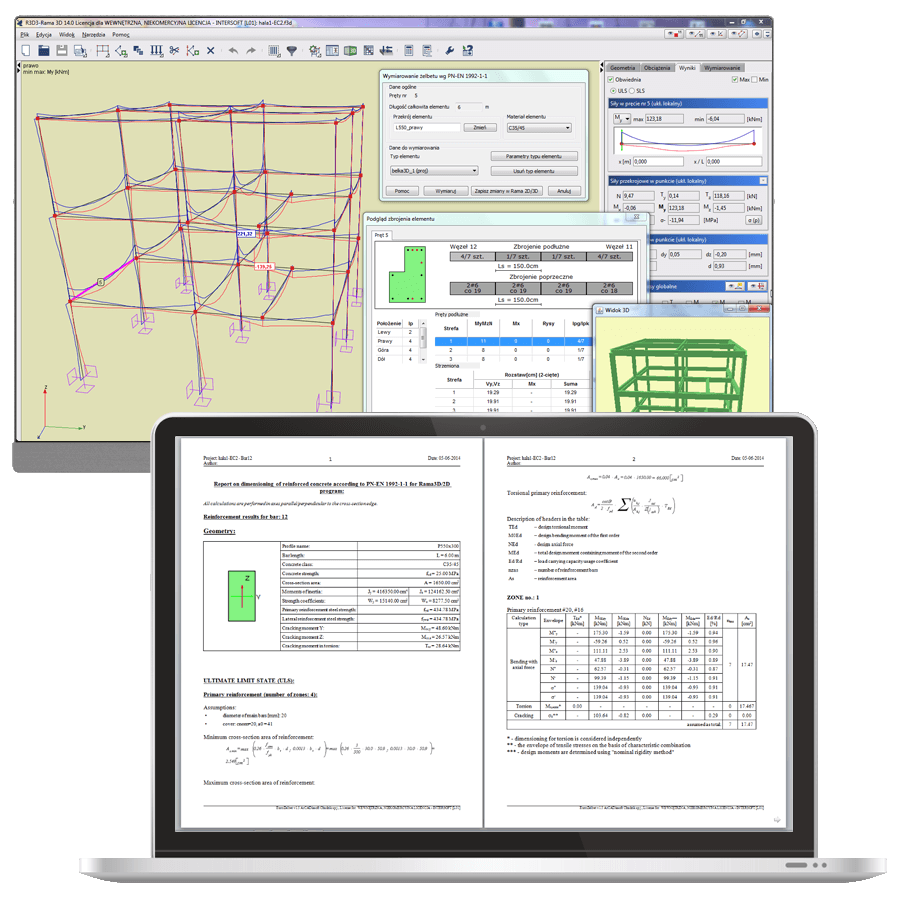

R3D3-EuroŻelbet jest częścią systemu ArCADia-RAMA i rozszerzeniem funkcjonalności programu R3D3-Rama 3D. Służy do wymiarowania prętowych elementów żelbetowych według normy PN-EN 1992-1-1 Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków; wrzesień 2008.
Możliwości programu R3D3-EuroŻelbet
Program pozwala na wymiarowanie elementów w przestrzennym stanie obciążenia, a w szczególności:
obliczenie powierzchni zbrojenia podłużnego na dwukierunkowe zginanie, ściskanie mimośrodowe,
rozciąganie mimośrodowe i skręcanie z uwzględnieniem nieprzekroczenia rys prostopadłych,
obliczenie zbrojenia poprzecznego (strzemion) na ścinanie dwukierunkowe i skręcanie.
W ramach stanu granicznego użytkowalności program pozwala na:
obliczenie szerokości rozwarcia rys prostopadłych,
dobór zbrojenia w celu ograniczenia zarysowania do żądanej wielkości,
obliczenie ugięcia w stanie zarysowanym.
Program umożliwia wymiarowanie konstrukcji żelbetowych w następujących trybach:
wymiarowanie indywidualne pojedynczych prętów na podstawie wybranej definicji typu wymiarowania,
wymiarowanie indywidualne pojedynczych elementów złożonych z kilku prętów ciągłych i współliniowych o takim samym przekroju, na podstawie wybranej definicji typu wymiarowania,
wymiarowanie zbiorcze całego układu złożonego z prętów i zdefiniowanych elementów wymiarowych na podstawie definicji typu wymiarowania przypisanej do grup prętów i elementów wymiarowych.
Obsługiwane są następujące przekroje:
prostokątne,
okrągłe,
kątowe,
ceowe,
teowe,
dwuteowe,
zetowe.
Możliwe rozkłady zbrojenia w przekroju obejmują:
zbrojenie optymalne lub równomierne, zbrojenie symetryczne lub niesymetryczne (z wyjątkiem
przekrojów okrągłych) oraz zbrojenie całości przekroju (dla przekroju: kątowego, ceowego,
teowego, dwuteowego, zetowego) lub zbrojenie jedynie ich głównej części prostokątnej. Zbrojenie wyznaczane jest w pręcie lub elemencie dla określonej przez użytkownika ilości jednakowych
stref, osobno dla zbrojenia podłużnego i poprzecznego elementu. Program może również automatycznie wyznaczać wielkość otuliny obliczeniowej prętów na podstawie przyjętej klasy konstrukcji i klasy ekspozycji.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Do działania programu R3D3-EuroŻelbet wymagany jest:
program ArCADia-RAMA w wersji R3D3-Rama 3D,
program do edycji lub przeglądania plików raportów z obsługą formatu RTF, np. ArCADia-TEXT, MS Word (od wersji 2003) lub MS Word Viewer,
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
