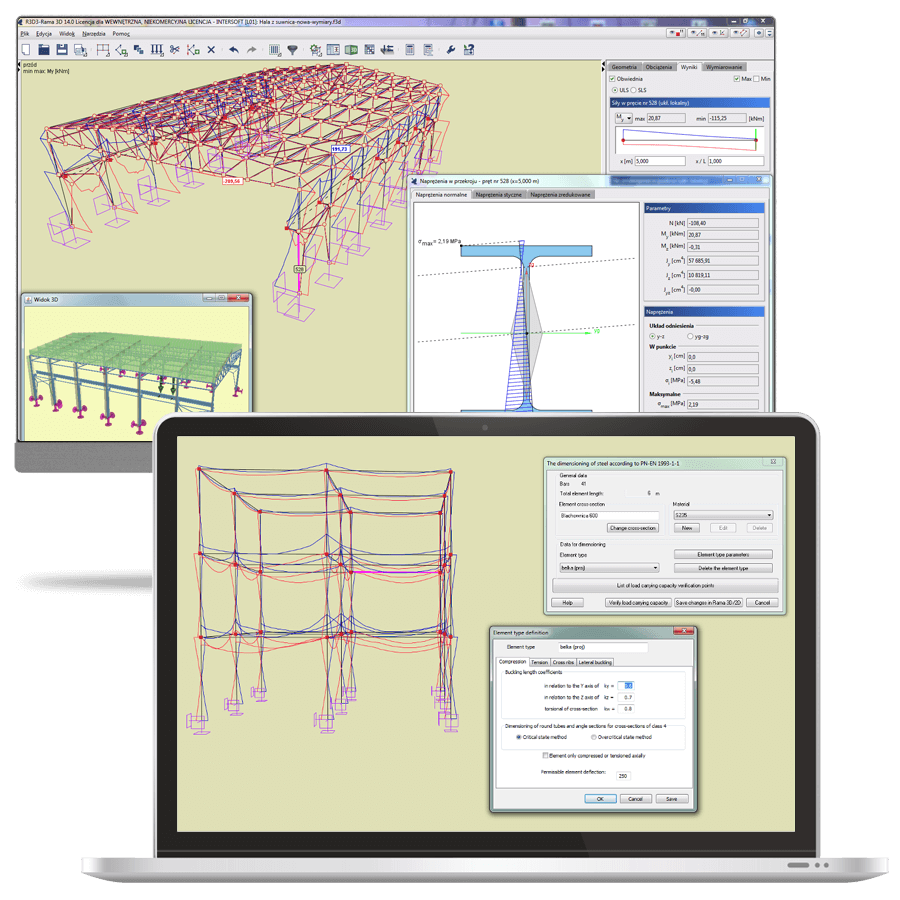

R3D3-EuroStal to moduł systemu ArCADia-RAMA rozszerzający funkcjonalność programu R3D3-Rama 3D. Zadaniem modułu jest wymiarowanie podstawowych elementów konstrukcji stalowych według normy PN-EN 1993-1-1 Eurokod 3: czerwiec 2006.
Możliwości programu R3D3-EuroStal
Program wymiarujący sprawdza, zgodnie z regułami zawartymi w normie PN-EN 1993-1-1, oddzielnie nośność poszczególnych przekrojów elementu, uwzględniając tylko stateczność lokalną przekroju, i powtórnie, uwzględniając stateczność globalną elementu.
W ramach sprawdzania nośności przekroju określane są:
nośność na rozciąganie,
nośność na ściskanie,
nośność na zginanie,
nośność na ścinanie,
nośność na zginanie ze ścinaniem,
nośność na zginanie z siłą podłużną,
nośność na zginanie ze ścinaniem i siłą podłużną.
Przy sprawdzaniu stateczności globalnej elementu określane są:
nośność na wyboczenie elementów ściskanych,
nośność na zwichrzenie elementów zginanych,
interakcyjna nośność elementów zginanych i ściskanych.
Typy przekrojów prętów:
dwuteowniki walcowane,
połówki dwuteowników walcowanych,
teowniki walcowane,
ceowniki walcowane,
kątowniki równoramienne i nierównoramienne walcowane,
walcowane rury prostokątne, kwadratowe i okrągłe,
dowolne dwuteowniki monosymetryczne spawane,
dowolne teowniki monosymetryczne spawane,
spawane przekroje skrzynkowe (monosymetryczne),
zimnogięte rury prostokątne, kwadratowe i okrągłe.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Do działania programu R3D3-EuroStal wymagany jest:
program ArCADia-RAMA w wersji R3D3-Rama 3D,
program do edycji lub przeglądania plików raportów z obsługą formatu RTF, np. ArCADia-TEXT, MS Word (od wersji 2003) lub MS Word Viewer,
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
