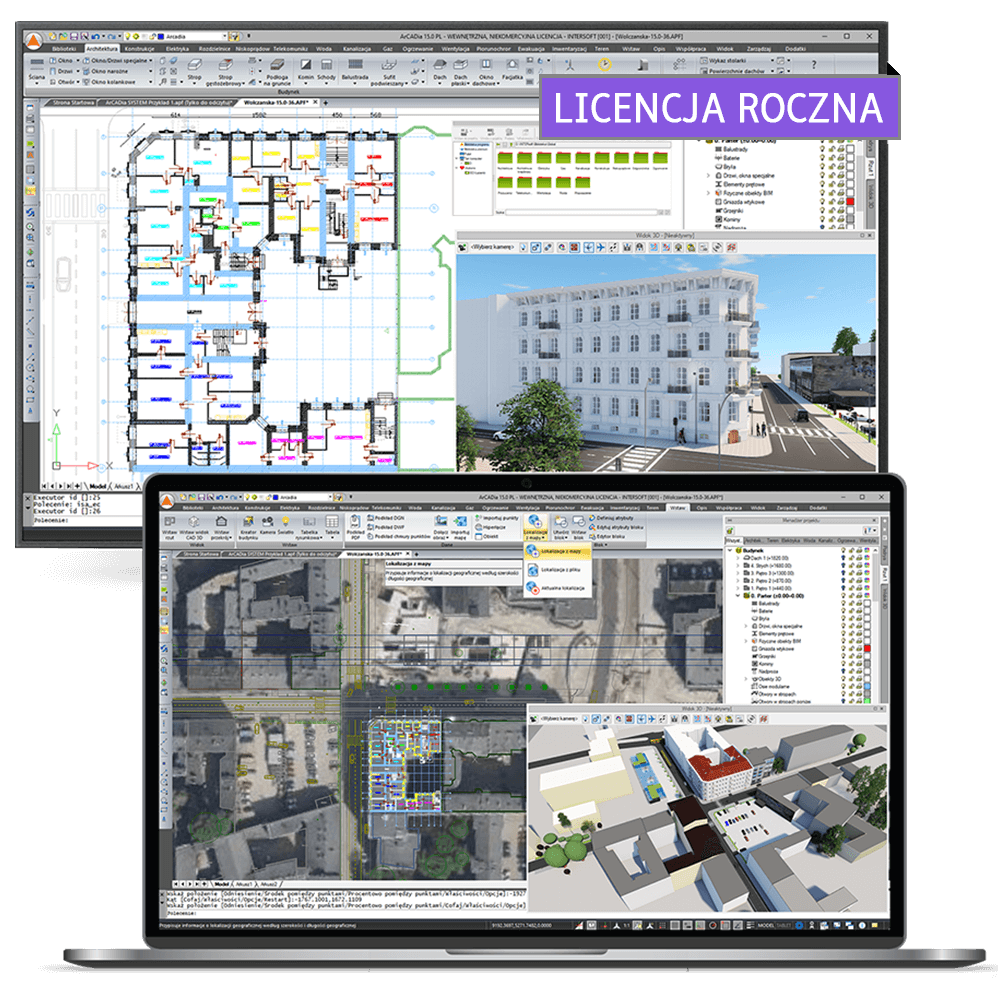

Czym jest program ArCADia BIM 15 - licencja roczna?
UWAGA
Ze względu na kompleksowe zmiany w wersji 15 systemu ArCADia BIM, aktualizacji wymagają wszystkie moduły systemu.
Ideą przyświecającą autorom systemu ArCADia było stworzenie programu pozwalającego na zapisanie w formie elektronicznej efektów twórczych przemyśleń architekta – dotyczących formy i funkcjonalności tworzonego obiektu – w połączeniu z efektami inżynierskiej pracy konstruktora i rzeczywistego odwzorowania elementów będących wynikiem pracy instalatorów. Wszystko to wsparte jest narzędziami obliczeniowymi w jednym zintegrowanym modelu.
Trudno przecenić korzyści płynące z takiego sposobu projektowania.
BIM (Building Information Modeling) opisywany był w wielu publikacjach. Powszechnie wydaje się, że głównymi beneficjentami korzyści są inwestorzy, wykonawcy i przyszli administratorzy budynku. Jednak stworzony przez nas system powinien już na etapie projektowania dawać twórcom nowe narzędzia pracy i kontroli pozwalające się skupić na istocie zagadnienia, a nie na żmudnych pracach „kreślarskich”.
Struktura systemu ArCADia pozwala wszystkim uczestnikom procesu projektowania na pracę w jednym środowisku opierającym się o moduł główny, przeznaczony dla wszystkich członków grupy projektowej - ArCADia BIM. ArCADia BIM pozwala na wprowadzanie wszystkich elementów projektu i zarządzanie nimi, jednakże dla każdej branży przeznaczone są osobne, dodatkowe moduły uwzględniające specyfikę projektów branżowych.
Możliwości programu ArCADia BIM 15
ArCADia BIM jest modułem głównym systemu ArCADia. Moduł ten składa się z podstawowych narzędzi systemu, funkcji tworzących model architektoniczny i konstrukcyjny, funkcji rysujących instalacje wewnętrzne oraz zaawansowanego silnika rysującego CAD.
Wprowadzenie natywnego formatu zapisu i odczytu danych APF.
Strona startowa ułatwiająca dojście do przykładów i ostatnio używanych projektów.
Nowy czytelniejszy Menadżer projektu pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże.
Menadżer plików, czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
Nowe Fizyczne obiekty BIM, o zdefiniowanej geometrii, w których parametry różnych branż mogą być połączone w jeden multibranżowy obiekt AFO.
Parametryczny obiekty BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub biblioteki projektu, którego geometria wynika z rysunku.
Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
Nowe możliwości tworzenia Fizycznych obiektów BIM przez wprowadzanie i edycję brył FmBox.
Wprowadzanie elementów systemu takich jak ściana, rura itp. za pomocą funkcji inteligentnego śledzenia.
Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów, stanu, daty legalizacji, czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
Pokazywanie elementów rysowanych na rzucie lub w widoku 3D renderowanym w czasie rzeczywistym (wizualizacja z wykorzystaniem silnika do gier 3D).
Rozszerzone możliwości Opisu elementów.
Automatyczne tworzenie trójwymiarowego projektu CAD.
Definiowanie poziomu szczegółowości dla poszczególnych widoków.
Inteligentna lista najczęściej używanych poleceń (Smart TOP 10), które automatycznie zapamiętują się w trakcie pracy nad projektem, tworząc spersonalizowaną paletę narzędzi.
Możliwość porównania dwóch wersji projektu stworzonego jako model systemu ArCADia w zakresie nowych i zmodyfikowanych elementów systemu.
Możliwość scalenia modelu budynku z projektu architektonicznego z modelami projektowymi instalacji w celu stworzenia jednego kompletnego modelu projektu budowlanego.
Dowolne zestawienia kolizji wszystkich lub pojedynczych elementów systemu ArCADia na rzucie, w widoku 3D i czytelnej liście.
Wbudowana biblioteka umożliwiająca uszczegóławianie rysunków o Symbole 2D.
Biblioteka obiektów animowanych, wprowadzanych na rysunek przez wyznaczenie ścieżki przejścia.
Animacja słońca i wybór zachmurzenia sceny w trybie zaawansowanym widoku 3D.
Możliwość zapisu obchodu projektu z trybu zaawansowanego widoku 3D w formacie MP4.
Rozbudowana biblioteka tekstur PBR, w której można definiować własne powierzchnie i zapisywać je do wykorzystania w kolejnych projektach.
Rozbudowane ustawienia powierzchni dostępne na wszystkich elementach teksturowanych z możliwością zapisu ich do biblioteki.
Tworzenie i wprowadzanie tabelek rysunkowych z możliwością zapisu do biblioteki programu.
Zapis własnych ustawień dla elementów (pisaków, czcionek, domyślnych wielkości elementów itp.) w szablonie projektu.
Wbudowana biblioteka typów dla wszystkich elementów, z możliwością rozbudowy, importu i eksportu typów miedzy projektami i komputerami.
Opcje pomocnicze (linie pionowe, poziome, równoległe itp.) umieszczane w specjalnej grupie (na własnej warstwie) i łatwo dostępne z lewego paska narzędzi.
Możliwości wprowadzania wymiarowania liniowego i kątowego.
Opcje pomiaru długości, pola i obwodu.
Zmiany w instalacji programu, teraz biblioteki niezbędnych składników są pobierane i instalowane przy pierwszym uruchomieniu programu.
System ArCADia BIM pracuje na licencji sieciowej, oznacza to możliwość pracy wymiennie np. na laptopie lub komputerze stacjonarnym bez konieczności przeinstalowywania licencji wystarczy dostęp do interentu i wyłączanie programu na jednym stanowisku, żeby licencja była aktywna na drugim.
Precyzyjne drukowanie poprzez zadawanie wszystkich parametrów wydruku.
Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.
Odczyt i eksport projektów w formacie DWG 2018.
Zestawienia Fizycznych obiektów BIM.
Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
Architektura
Wybór zdefiniowanych lub zadawanie dowolnych ścian wielowarstwowych.
Wbudowany katalog materiałów budowlanych oparty na normach: PN-EN 6946 i PN-EN 12524.
Możliwość wyboru norm obliczeniowych powierzchni użytkowych.
Wprowadzanie elementów kondygnacji ze wstążki lub czytelnego nowego okna Menadżera plików.
Wprowadzanie stolarki okiennej i drzwiowej w sposób parametryczny lub przez wskazania szerokości elementu.
Wprowadzanie pojedynczych otworów kominowych lub szachtów, czyli grupy kominów o zadanej ilości kolumn i wierszy.
Automatyczne tworzenie pomieszczeń z zamkniętych obrysów ścian i ścian wirtualnych, z zadawaniem nazw, funkcji, temperatury i zapotrzebowania na oświetlenie.
Definiowanie jedno- i wielobiegowych schodów oraz schodów zabiegowych na dowolnym rzucie.
Wprowadzanie automatycznych stropów na zamkniętym obrysie ścian zewnętrznych.
Tworzenie kondygnacji z możliwością kopiowania wybranych elementów.
Wprowadzanie automatycznego dachu na zamkniętym obrysie ścian zewnętrznych.
Wprowadzanie okien dachowych i facjatek (lukarn).
Wstawianie zestawień stolarki oraz wykazów pomieszczeń.
Funkcje dostępne w płatnym module ArCADia-ARCHITEKTURA
Wprowadzanie ścian łukowych jedno- lub wielowarstwowych.
Możliwość przekształcenia rysunku 2D stworzonego z polilinii lub linii w rzut ścian jedno- lub wielowarstwowych, ścian wirtualnych i ław fundamentowych.
Nowe okna narożne i kolankowe.
Wprowadzanie okien o różnych kształtach (okrągłe, trójkątne, z łukiem itp.) z możliwością zadawania dodatkowego podziału poziomego i pionowego oraz definiowaniem widoczności parapetu lub wycinanie wyłącznie otworu w ścianie w kształcie okna specjalnego.
Wprowadzanie drzwi specjalnych, np. łukowych, z doświetleniem górnym lub bocznym, obrotowych, przesuwnych, wahadłowych, sanitarnych, ewakuacyjnych itp.
Wprowadzanie otworów i wnęk.
Wbudowana biblioteka nadproży z możliwością definiowania własnych typów.
Dowolne wprowadzanie stropów i podłóg na gruncie.
Możliwość zmiany konturu pomieszczenia, dla zmiany obliczeń w powierzchni użytkowej.
Możliwość definiowania posadzek ze spadkiem.
Wprowadzanie sufitów podwieszanych o dowolnym kształcie lub automatycznie dostosowujących się do danego pomieszczenia.
Wprowadzenie elementów stalowych pionowych, poziomych i pochylonych.
Wprowadzenie szkieletu konstrukcji prętowej z pliku F3D, który jest widziany jako jeden element, ale może być rozbity i widziany jako pojedynczy element prętowy (przesuwany i edytowany pojedynczo).
Tworzenie schodów krętych oraz ramp/pochylni.
Wprowadzanie balustrad na tarasach i schodach poprzez wrysowanie ich na rzucie.
Dowolne wprowadzanie dachów wielospadowych z pełną możliwością edycji (zmiany na jedno- lub dwuspadowy, zmiany wysokości ścianki kolankowej i nachylenia dla każdej połaci oddzielnie).
Wprowadzanie konstrukcji drewnianej z programu ArCADia-RAMA (w wersji R3D3-Rama 3D). Połacie dachowe eksportowane do programu ArCADia-RAMA są tam obliczane konstrukcyjnie, a wprowadzona więźba trafia z powrotem do ArCADii-ARCHITEKTURY.
Wprowadzanie akcesoriów dachowych: wyłazów, rynien, rur spustowych, gąsiorów itp. elementów.
Definiowanie dachów płaskich, ze spadkiem skierowanym do wewnątrz obrysu i rozrysowaniem zadanych warstw.
Wprowadzanie na rzut ław oraz dowolnie definiowanych stóp fundamentowych.
Możliwość stworzenia raportu długości czasu nasłonecznienia wszystkich lub wybranych pomieszczeń w budynku.
Możliwość pokazania zacieniania budynków przez stworzenie filmu wykonanego dowolną kamerą z listy, obrazującego przejście cienia w wyznaczonym dniu lub dniach.
Rysowanie dowolnego kształtu bryły o zadanej wysokości. Bryła może być użyta jako taras, podest, antresola itp. element.
Automatyczne tworzenie przekroju poprzez wskazanie linii cięcia (także schodkowego) budynku z możliwością definiowania elementów widocznych na przekroju.
Rendering uproszczony (szybki i prosty w użyciu) lub zaawansowany z możliwością definiowania wszystkich potrzebnych ustawień (rodzaju i pozycji oświetlenia, zmiękczania cieni itp.).
Automatyczne i ręczne wymiarowanie projektowanego budynku. Możliwość wprowadzenia koty wysokościowej na rzucie kondygnacji i na przekroju oraz opisu elementu (dachu, stropu, ściany) pokazującego wykaz materiałów, z których element został stworzony.
Automatyczne opisywanie konstrukcji więźby dachowej, numerowanie elementów z pokazaniem wielkości przekroju i długości elementu.
Automatycznie tworzone zestawienia: powierzchni i kubatur, powierzchni dachów, akcesoriów dachowych (rynien, rur spustowych itd.), drewna z konstrukcji dachu, elementów prętowych, elementów sufitów podwieszanych, materiałów wykorzystanych w elementach budowlanych oraz powierzchni wykończeniowej ścian i słupów.
Możliwość wprowadzenia na rzut przyziemia symbolu i kierunku strzałki północy.
Moduł do wykonywania układów konstrukcyjnych stropów gęstożebrowych Teriva, zawierający wszystkie podstawowe elementy systemu: belki stropowe, żebra rozdzielcze, żebra ukryte, wymiany, siatki podporowe oraz dodatkowo wszystkie niezbędne wykazy materiałowe obejmujące wymienione elementy potrzebne do wykonania stropu, uzupełnione o stal zbrojeniową i beton monolityczny.
Wprowadzanie podciągów wraz ze wstawieniem zbrojenia podłużnego i strzemion.
Automatyczne budowanie widoku konstrukcyjnego 3D utworzonego na podstawie przestrzennego modelu architektonicznego budynku.
Przekazywanie do widoku konstrukcyjnego zarówno lokalizacji, jak i materiału oraz przekroju pręta. Przekazywanie pozostałych elementów modelu architektonicznego w postaci renderowanego lub półprzezroczystego widoku 3D, a w przypadku osi modularnych, elementów prętowych i powierzchniowych również w postaci ich aktywnego podrysu.
Funkcje dostępne w płatnym programie ArCADia-RAMA (w. R3D3-Rama 3D)
Edycja modelu prętowego widoku konstrukcyjnego.
Zadawanie obciążeń, węzłów i podpór schematu statycznego.
Obliczenia układów prętowych o stałym i zmiennym przekroju.
Określanie współrzędnych względnych w układzie kartezjańskim i biegunowym.
Możliwość przełączania między perspektywą a rzutem równoległym.
Narzędzia wzorowane na aplikacjach CAD, wykorzystujące przyciąganie do punktów charakterystycznych wraz z elementami śledzenia.
Grupowe możliwości modyfikacji węzłów, podpór, prętów i obciążeń.
Kopiowanie wielokrotne, kopiowanie w kierunku zadanego wektora (z ciągnięciem i skalowaniem), odsuwanie, przesuwanie, wydłużanie, usuwanie prętów i węzłów, obracanie, odbicia lustrzane, wyrównywanie węzłów, cofanie i przywracanie wprowadzonych zmian.
Manager profili prętów ze zdefiniowaną biblioteką profili stalowych, żelbetowych i drewnianych.
Możliwość tworzenia przekrojów prętów o dowolnym kształcie, docinanie przekrojów pojedynczych, kopiowanie, obracanie, przesuwanie części składowych przekroju złożonego.
Możliwość definiowania i obliczania prętów o zmiennej geometrii.
Obciążenia ciągłe i równomierne, siły skupione, momenty skupione, momenty ciągłe, podgrzanie pręta, różnica temperatur, siły skupione węzłowe, osiadanie podpór i obroty podpór.
Zadawanie i edycja obciążeń powierzchniowych równomiernych i trapezowych oraz rozkład obciążeń powierzchniowych na obciążenia prętowe i węzłowe.
Możliwość określania wzajemnych zależności między grupami obciążeń.
Możliwość dodatkowego zadawania własnych kombinacji użytkownika.
Możliwość tworzenia i zapisywania w projekcie własnych widoków układu.
Automatyczne uwzględnianie ciężaru własnego.
Pełny zestaw typów podpór z możliwością określania ich sprężystości.
Generatory parametryczne konstrukcji: przestrzennych ram prostokątnych, łuków (parabolicznych i kołowych), kratownic płaskich, drewnianych wiązarów dachowych, wież przestrzennych i przekryć geodezyjnych.
Możliwość wykonywania obliczeń statycznych według teorii I i II rzędu.
Możliwość wizualizacji kierunków i wartości reakcji podporowych.
Automatyczna kombinatoryka według Polskich Norm i Eurokodów PN-EN.
Wyznaczanie pełnej obwiedni naprężeń normalnych.
Wyznaczanie mapy naprężeń normalnych, stycznych i zredukowanych.
Możliwość wizualizacji wyników sił wewnętrznych, reakcji, deformacji i naprężeń normalnych.
Tworzenie różnych raportów zawierających wyniki tabelaryczne i graficzne w formacie RTF.
Sporządzanie rysunków wewnętrznej instalacji wodociągowej: od punktu przyłączenia, przez zestaw wodomierzowy i rurociągi, po niezbędną armaturę i punkty czerpalne.
Nanoszenie pionów i przewodów rozdzielczych z biblioteki rur wykonanych z różnych materiałów.
Możliwość jednoczesnego prowadzenia kilku równoległych przewodów o różnych funkcjach oraz inteligentnego ich łączenia.
Ułatwienia rysunkowe pozwalające na zmianę poziomu wielu elementów instalacji jednocześnie.
Wstawianie armatury i urządzeń z biblioteki producentów.
Wstawianie urządzeń z indywidualnie ustawionymi kształtami i wymiarami zdefiniowanymi przez użytkownika (np. podgrzewacze c.w.u.).
Wprowadzenie do biblioteki programu typowych układów elementów, np. zestawu wodomierzowego.
Automatyczne generowanie zestawu kształtek połączeniowych i możliwość ich modyfikacji.
Automatyczne tworzenie numerowania punktów i opisu instalacji z możliwością edycji.
Tworzenie własnych szablonów.
Sprawdzenie instalacji pod względem poprawności połączeń.
Generowanie zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
Funkcje dostępne w płatnym module ArCADia-INSTALACJE WODOCIĄGOWE
Automatyczne podłączenie obiektów ze zdefiniowanymi przyłączami (trzy możliwe opcje).
Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
Automatyczne generowanie trzech rodzajów aksonometrii (również częściowych) z możliwością modyfikacji graficznej.
Wprowadzanie armatury zaporowej na rysunku aksonometrii z automatycznym uwzględnieniem na rzucie i w zestawieniach.
Obliczanie straty ciśnienia dla wszystkich lub wybranych ścieżek przepływu wody, wybór najniekorzystniej położonego punktu rozbioru.
Obliczenie strat ciepła i strat ciśnienia w obiegach cyrkulacyjnych z możliwością wyznaczenia wymaganych parametrów wysokości podnoszenia i wydajności dla pomp cyrkulacyjnych.
Uwzględnianie w obliczeniach warunków hydraulicznych dla instalacji z zastosowanymi hydrantami przeciwpożarowymi.
Automatyczny dobór elementów instalacji z uwzględnieniem obowiązujących przepisów.
Wprowadzanie trasy rurociągów instalacji kanalizacyjnej z zadanym spadkiem na rzucie, począwszy od punktu odpływu, wraz ze studzienką rewizyjną, po przybory kanalizacyjne, z uwzględnieniem rodzaju odprowadzanych ścieków.
Nanoszenie punktów odpływu, armatury, czyszczaków i automatyczne wprowadzanie rewizji na poziome kanały odpływowe. Nadanie im informacji charakterystycznych.
Rysowanie rurociągów z automatycznym rozróżnieniem na kanały odpływowe, piony i podejścia pod przybory. Bogata biblioteka materiałów.
Automatyczne generowanie zestawu kształtek połączeniowych wraz z możliwością ich modyfikacji i rysunkowym odzwierciedlaniem tych elementów na wszystkich rysunkach.
Ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji, zmiana poziomu wielu elementów instalacji jednocześnie. Możliwość wprowadzenia do biblioteki programu typowych układów elementów.
Automatyczne tworzenie numerowania punktów i dodawanie zaawansowanych opisów instalacji z możliwością edycji i tworzenia własnych szablonów.
Automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza przy wstawianiu obiektu.
Wstawianie armatury i urządzeń z indywidualnie ustawionymi kształtami i wymiarami, możliwość dokładnego lokalizowania połączeń dla każdego obiektu.
Podgląd instalacji w 3D, ułatwiający korygowanie nieprawidłowości prowadzenia trasy rurociągów nieuwidacznianej na rzucie.
Sprawdzenie instalacji pod względem poprawności połączeń.
Generowanie gotowych zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
Funkcje dostępne w płatnym module ArCADia-INSTALACJE KANALIZACYJNE
Ułatwienia rysunkowe pozwalające w szybki i łatwy sposób kreować podejścia wielu odpływów jednocześnie, w zależności od sposobu podłączenia i przeznaczenia przyborów. Dobór rurociągów podejść przyborów do pionów z katalogów producentów.
Automatyczne generowanie rozwinięcia: odpływów, pionów, podejść z przyborami wraz z armaturą i urządzeniami instalacji kanalizacyjnej. Możliwość edycji i zmiany obiektów z poziomu rysunku rozwinięcia, a także edycji graficznej.
Automatyczne generowanie profili przewodów odpływowych i pionów z uwzględnieniem kolizji z instalacjami pochodzącymi z innych modułów systemu ArCADia. Uwzględnienie obiektów i kształtek połączeniowych.
Obliczanie przepływów odcinkowych, napełnień i prędkości. Wyznaczanie średnic odcinków odpływowych, pionów, rur spustowych i spadków.
Sporządzanie rysunków wewnętrznej instalacji gazowej, począwszy od zlokalizowania głównej szafki gazowej, rozmieszczenia odbiorników gazu, urządzeń pomiarowych, przez ustalenie przebiegu rurociągów instalacji gazowej, z ustaleniem miejsc montażu armatury odcinającej.
Ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji, zmiana poziomu wielu elementów instalacji jednocześnie. Możliwość wprowadzenia do biblioteki programu typowych układów elementów.
Wstawianie armatury i urządzeń z biblioteki producentów (np. filtr gazu i reduktor ciśnienia).
Automatyczne generowanie zestawu kształtek połączeniowych zależnych od rodzaju połączeń w punktach węzłowych oraz przy podejściach do punktów odbioru gazu, wraz z możliwością ich modyfikacji.
Generowanie zestawień materiałów oraz urządzeń zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
Sprawdzanie instalacji pod względem poprawności połączeń.
Podgląd instalacji w 3D ułatwiający korygowanie nieprawidłowości prowadzenia trasy kanałów nieuwidocznionej na rzucie.
Automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza przy wstawianiu obiektu.
Funkcje dostępne w płatnym module ArCADia-INSTALACJE GAZOWE
Przekształcenie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
Wyznaczanie obliczeniowego zapotrzebowania gazu dla budynku zasilanego gazem o dowolnych właściwościach palnych z uwzględnieniem współczynników jednoczesności.
Obliczenia całkowitej straty ciśnienia dla wszystkich ścieżek do odbiorników gazu oraz wyznaczanie ciśnienia minimalnego i maksymalnego przed odbiornikiem gazowym.
Automatyczne tworzenie rysunku aksonometrii zaprojektowanej instalacji. Możliwość wprowadzania armatury bezpośrednio na rysunku aksonometrii, z automatycznym uwzględnieniem na rzucie i w zestawieniach.
Automatyczny dobór elementów instalacji z uwzględnieniem obowiązujących przepisów.
Generowanie raportów obliczeniowych zawierających odcinkowe straty ciśnienia gazu na poszczególnych odcinkach obliczeniowych, z możliwością regulacji średnic odcinków.
Sporządzanie rysunków wewnętrznej instalacji grzewczej, od źródła ciepła, przez licznik ciepła i rurociągi, po niezbędną armaturę.
Wprowadzanie odbiorników ciepła, tj. grzejników płytowych, żeberkowych, łazienkowych, kanałowych, rur grzewczych, nagrzewnic i klimakonwektorów.
Możliwość wprowadzenia instalacji ogrzewania płaszczyznowego, np. podłogowego czy ściennego.
Nanoszenie pionów i przewodów rozdzielczych z bogatej biblioteki rur wykonanych z różnych materiałów. Możliwość jednoczesnego prowadzenia kilku równoległych przewodów o różnych funkcjach oraz inteligentnego ich łączenia.
Wstawianie armatury i urządzeń z biblioteki producentów oraz z indywidualnie ustawionymi kształtami i wymiarami, np. kotła grzewczego.
Automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza przy wstawianiu obiektu
Automatyczne generowanie zestawu kształtek połączeniowych z możliwością ich modyfikacji.
Wstawianie mocowania (podpór stałych i przesuwnych) z możliwością zdefiniowania parametrów charakterystycznych dla zastosowanego mocowania.
Automatyczne tworzenie numerowania punktów i dodawanie zaawansowanych opisów instalacji. Tworzenie własnych szablonów.
Sprawdzenie instalacji pod względem poprawności połączeń.
Generowanie gotowych zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
Generowanie zestawień odbiorników w pomieszczeniach oraz zestawień uwzględniających rodzaj ogrzewania i moc w danym pomieszczeniu, z uwzględnieniem struktury budynku.
Funkcje dostępne w płatnym module ArCADia-INSTALACJE GRZEWCZE
Automatyczne podłączenie obiektów ze zdefiniowanymi przyłączami (trzy możliwe opcje).
Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
Automatyczne generowanie trzech rodzajów aksonometrii (również częściowych), z możliwością modyfikacji graficznej.
Wprowadzanie armatury zaporowej bezpośrednio na rysunku aksonometrii z automatycznym uwzględnieniem na rzucie i w zestawieniach.
Obliczanie grawitacyjnego ciśnienia czynnego oraz liniowych i miejscowych strat ciśnienia dla wszystkich obiegów, wskazanie obiegu krytycznego.
Obliczanie wymaganego ciśnienia w instalacji z uwzględnieniem regulacji zaworami termostatycznymi.
Wskazanie wartości parametrów wymaganych dla pompy obiegowej: wysokości podnoszenia i wydajności.
Sporządzanie rysunków wewnętrznej instalacji wentylacyjnej - od elementów czerpnych/wyrzutowych, poprzez urządzenia wentylacyjne (wentylatory, nagrzewnice, klapy przeciwpożarowe itd.), aż po elementy końcowe instalacji w postaci nawiewników i wywiewników.
Nanoszenie elementów kanałowych i kształtek (wykonanych z różnych materiałów) o przekroju okrągłym, prostokątnym i owalnym. Możliwość dowolnej edycji kształtek i ich obrotu w przestrzeni lub wybór zdefiniowanych wstępnie elementów z biblioteki programu.
Podgląd instalacji w 3D ułatwiający korygowanie nieprawidłowości prowadzenia trasy kanałów nieuwidocznionej na rzucie.
Wstawianie urządzeń wentylacyjnych z biblioteki producentów z możliwością dodania własnych obiektów.
Ułatwienia rysunkowe pozwalające na zmianę poziomu wielu elementów instalacji jednocześnie.
Możliwość zdefiniowania dowolnej ilości systemów wentylacyjnych używanych w projekcie oraz ich właściwości, w tym również parametrów powietrza (w zakresie temperatury i wilgotności względnej).
Sporządzanie bilansu wentylacyjnego na podstawie architektury obiektu (lub pomieszczeń zdefiniowanych przez użytkownika). Założone przez użytkownika wartości wymaganego przepływu powietrza wentylacyjnego mogą zostać automatycznie przypisane i aktualizowane w elementach nawiewnych/wywiewnych zlokalizowanych w danych pomieszczeniach.
Wstawianie urządzeń wentylacyjnych z indywidualnie ustawionymi kształtami i wymiarami zdefiniowanymi przez użytkownika. Możliwość wstawienia własnych obiektów 3D i podłączenia ich do instalacji projektowanej w programie poprzez funkcję edycji lokalizacji króćców przyłączeniowych.
Automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza przy wstawianiu obiektu.
Wprowadzanie do biblioteki programu układów wielu elementów, np. fragmentu instalacji, w celu jego ponownego użycia na kolejnej kondygnacji.
Automatyczne tworzenie numerowania elementów i dodawanie zaawansowanych opisów instalacji opisów z możliwością edycji, zapisywanie własnych szablonów opisów.
Sprawdzanie instalacji pod względem poprawności połączeń oraz czytelny sposób wykrywania i korygowania błędów.
Generowanie zestawień materiałów oraz urządzeń zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
Funkcje dostępne w płatnym module ArCADia-INSTALACJE WENTYLACYJNE
Prowadzenie sieci kanałów wentylacyjnych wykonanych z różnych materiałów wraz z funkcją automatycznego generowania kolan i trójników przy łączeniu kanałów.
Możliwość automatycznego dopasowania wymiarów wstawianych kanałów i kształtek do obiektów już znajdujących się na rysunku.
Automatyczne generowanie przekrojów budynku wraz z instalacjami.
Obliczanie całkowitej i częściowej straty ciśnienia dla wszystkich lub wybranych ścieżek przepływu powietrza, wybór ścieżki o największej stracie ciśnienia.
Obliczanie poziomu mocy akustycznej dla wszystkich lub wybranych ścieżek przepływu powietrza, w środkowych pasmach oktawowych z zakresu 63-8000 Hz.
Sprawdzanie spełnienia warunku zapewnienia ciśnienia dyspozycyjnego w instalacji.
Generowanie raportów wykonanych obliczeń zawierające podsumowania strat ciśnienia i poziomu mocy akustycznej na poszczególnych odcinkach instalacji.
Dodawanie szafy rack, centrali systemu oraz innych urządzeń niskoprądowych (np. domofon, czujnik, telefon) bezpośrednio na rzutach architektonicznych.
Swobodne nanoszenie tras kablowych z różnych materiałów z wykorzystaniem inteligentnego łączenia elementów.
Wbudowana biblioteka elementów dla instalacji niskoprądowych, którą można rozbudowywać według potrzeb.
Wstawianie urządzeń i elementów różnych producentów z możliwością definiowania indywidualnych kształtów, wymiarów oraz parametrów technicznych.
Automatyczne tworzenie opisów instalacji oraz numerowanie punktów (z możliwością edycji i tworzenia własnych szablonów).
Podgląd instalacji w 3D, ułatwiający kontrolę oraz korektę tras kablowych niewidocznych na standardowym rzucie.
Sprawdzanie poprawności instalacji (m.in. pod kątem połączeń i ciągłości trasy), wyświetlanie i naprawianie błędów.
Generowanie wykazu elementów (legendy) instalacji.
Tworzenie zestawień materiałów i urządzeń (z możliwością eksportu do programu Ceninwest w celu sporządzenia kosztorysu i wyceny).
Pełna kompatybilność z systemem ArCADia BIM, co pozwala na obiektowe projektowanie branżowe i łatwą koordynację z innymi modułami instalacyjnymi i architektonicznymi.
Funkcje dostępne w płatnym module ArCADia-INSTALACJE NISKOPRĄDOWE
Funkcja automatycznej adresacji umożliwiająca szybkie wprowadzanie instalacji bez rysowania kabli.
Tworzenie raportów z obliczeń w formacie RTF.
Instalacje elektryczne
Wykonanie rysunku instalacji elektrycznych wewnętrznych poprzez wprowadzenie tablic rozdzielczych, gniazd, łączników, puszek, opraw oświetleniowych.
Odczyt i eksport rysunków w formacie programu AutoCAD od 2.5 do 2018 (DWG, DXF).
Wczytywanie oraz edycja obrazów rastrowych (np. podkładów geodezyjnych), m.in. plików: JPG, TIF, BMP, GIF, PNG.
Import i eksport plików PDF.
Możliwość powiększania biblioteki Fizycznych obiektów BIM o pliki w formatach: AFP, 3DS, ACO, O2C, OBJ, XOBJ3D oraz 3D DWG.
Konwersja pliku IFC na obiekty podstawowe systemu ArCADia (ściany, okna, drzwi, stropy, dachy).
Eksport zestawień materiałów i wykazów elementów zawartych w projekcie do formatu RTF, CSV oraz do programu Ceninwest (który umożliwia zapis w formacie ATH programu Norma firmy Athenasoft).
Funkcje dostępne w płatnym module ArCADia-IFC RVT
Import pliku IFC (w formacie 2x3), który wprowadza niezależny model 3D do projektu.
Zarządzanie modelami IFC.
Przeglądanie właściwości obiektów z modelu IFC, zapisanych w źródłowym programie.
Eksport projektu systemu ArCADia do formatu IFC (w formacie 2x3).
Import plików RVT i RFA z programu Revit (do wersji 2021).
Funkcje dostępne w płatnym module ArCADia-ARCHITEKTURA
Obiektowa wymiana danych z programem ArCon. Przenoszenie dwukierunkowe całej bryły budynku oraz import obiektów 3D z programu ArCon i zapisanie ich do biblioteki programu ArCADia.
Eksport projektu (ze wszystkimi materiałami i teksturami) do formatu OBJ.
Funkcje dostępne w płatnym module ArCADia-3D MAKER
Zapis prezentacji 3D całego projektu wraz z wbudowaną przeglądarką (samodzielny plik w formacie EXE).
Zapis prezentacji 3D w postaci plików A3D otwieranych w bezpłatnej przeglądarce ArCADia-3D VIEWER.
Zapis projektu 3D w chmurze: Dysk Google lub Dropbox. Możliwość udostępnienia jego modelu przez przesłanie linku do obejrzenia go na urządzeniu mobilnym lub komputerze.
Narzędzia kreślarskie – rozszerzony silnik rysujący CAD PLUS
Korzystanie z szablonów DWT.
Funkcja naprawiania i sprawdzania uszkodzonych plików.
Okno programu podzielone na zakładki, w których wyświetlane są kolejno otwarte rysunki.
Linia komend i ich wywoływanie.
Praca na warstwach.
Eksplorator zarządzający projektem.
Eksport arkusza z obszaru papieru do obszaru modelu (obiekty zawarte w obszarze papieru i modelu są razem eksportowane do nowego rysunku i umieszczane w jego obszarze modelu).
Menadżer widoków
Praca we współrzędnych kartezjańskich i biegunowych.
Dokowany panel właściwości.
Wyświetlanie palet narzędzi.
Import i eksport ustawień zmiennych systemowych z okna Menagera zmiennych systemowych.
Możliwość tworzenia nieprostokątnej rzutni w przestrzeni papieru.
Zaimplementowany interpreter języka programowania Lisp.
Możliwość wczytywania nakładek SDS oraz IRX.
ODA SDKs wersja 2021.11.
Funkcje rysujące
Podstawowe narzędzia do wykonywania rysunków 2D i 3D.
Okno dynamicznego wprowadzania współrzędnych oraz okno ustawień dla wprowadzania dynamicznego.
Możliwość pełnej modyfikacji i edycji właściwości wszystkich elementów rysunkowych.
Style wymiarowania i tekstu z możliwością importu.
Wprowadzanie i definiowanie bibliotek symboli, bloków, tekstów prostych i złożonych (czcionki SHX i TrueType). Dodatkowy edytor tekstu wielowierszowego.
Edytor bloków. Wczytywanie bloków dynamicznych.
Funkcje edytora tekstu: kolumny, skalowanie, wprowadzanie tekstu po łuku oraz w obwódkach, wpasowanie tekstu, obrót, autonumerowanie itp.
Rozbijanie atrybutów do tekstu i rozbijanie tekstów.
[NOWOŚĆ] Możliwość czyszczenia formatowania tekstu przy kopiowaniu tekstów z innych programów.
Wymiarowanie przypisane do elementu: liniowe i kątowe, możliwość definiowania własnych stylów.
Przerywanie wymiarów obiektem np. linią.
Funkcje Długość całkowita oraz Łączna powierzchnia – sumowanie długości i sumowanie pól elementów.
Automatyczne mierzenie odległości, pola i ustalanie współrzędnych.
Nowa funkcja klonuj.
Łączona komenda: Przesuń/Kopiuj/Obróć/Skaluj.
Opcje linii konstrukcyjnych.
Uchwyty, atrybuty, kreskowania.
Szeroka gama wzorów kreskowania, definiowanie kreskowania i wypełniania gradientem.
Opcja rysowania multilinią.
Rozszerzone możliwości obsługi bloków, referencji i wymiarów: konwersja bloku na referencję, kopiowanie zagnieżdżonych obiektów (bloków, referencji oraz podrysów), lista własności bloku/referencji.
Edytor tabel.
Wsparcie ścieżek względnych dla obrazów rastrowych i zewnętrznych odnośników.
Opcje: Wybierz podobne (z dodawaniem do selekcji i oknem ustawień), Multiodnośnik, Edytor multilinii, Linia przerwania.
Wyświetlanie własności wielu zaznaczonych elementów w postaci drzewa.
Możliwość dodawania chmury punktów w formacie RCP/RCS.
Typy obiektów 3D (prymitywy) – Facet Modeler (modeler powierzchni ODA), wraz z podstawowymi funkcjami edycyjnymi – przeznaczone do użycia w 3D, gdy nie jest istotna masa elementu.
Możliwość fotorealistycznej wizualizacji i renderingu.
Funkcja ustawień kamery w widoku.
Rysowanie w trybie ukrytych linii i cieniowania w czasie rzeczywistym.
Tworzenie paczki projektu i użycie narzędzia jego zapisu eTransmit.
Wczytywanie i wyświetlanie elementów mechanicznych (Teigha Mechanical API).
Wyświetlanie ADT i obiektów Civil 3D.
Okno ustawień importu plików pdf.
Wczytywanie punktów z pliku csv i txt (Import punktów).
Narzędzia umożliwiające precyzyjne rysowanie
Siatka pomocnicza, funkcje rysowania ortogonalnego, śledzenie biegunowe.
Rozbudowane rozpoznawanie punktów zaczepienia (ESNAP), np. dla linii – środek, punkty końcowe oraz miejsca przecięć linii.
Ustawienie przyciągania punktów charakterystycznych do podrysów.
Możliwość użycia zestawu kilkunastu komend dla linii konstrukcyjnych.
Rozbudowana wizualizacja – zoom, regeneracja i panoramowanie rysunku, dynamiczny obrót obiektów 3D oraz nowa funkcja ustawień kamery w widoku.
Import/eksport
Obsługa formatów DWF, DGN i DAE.
Eksport plików STL.
Geolokalizacja: Po wgraniu odpowiedniego słownika współrzędnych geodezyjnych funkcja umożliwia automatyczne sytuowanie w programie ArCADia BIM 15 obiektów na mapach przeglądarki Bing względem ich znanych (np. pobranych z systemu GPS) współrzędnych geograficznych.
Import plików w formacie STL.
Import plików w formacie OBJ.
Pełna personalizacja programu
Modyfikacja menu górnego, wstążek (paneli i kart), pasków narzędzi, paska stanu poleceń i skrótów klawiszowych.
Personalizacja obsługi interfejsu programu, jego ustawień i eksportu ustawionego profilu.
Odrębna funkcja dopasowania Aliasów.
Konfiguracja ekranu roboczego: koloru, wielkości krzyża nitek itp.
Pełna obsługa Palet narzędzi: możliwość tworzenia własnych, modyfikacja istniejących oraz import i eksport palet.
Pomoc techniczna i dokumentacja
Pomoc techniczna i dokumentacja zawierają ogólny opis funkcji i ich działania w różnych wersjach programu. Bieżąca wersja programu może nie zawierać pełnej opisanej tam funkcjonalności. W konkretnym przypadku wskazane jest sprawdzenie występowania danej funkcji w programie lub opisie wersji handlowej na stronie www, zwłaszcza w zakresie nowej funkcjonalności przypisanej do produktu.
Pozwala projektantowi na pracę według założeń technologii BIM.
Została zaprojektowana jako modułowy system BIM, stąd użytkownik ma możliwość stopniowego rozszerzania funkcjonalności, zależnie od potrzeb projektowych.
Wydajny silnik graficzny CAD, konfigurowalna dokładność renderingu i podglądu 3D.
Menadżer pobierania z serwera bibliotek (obiektów BIM, obiektów 3D, tekstur i powierzchni).
Praca na nowym formacie plików (APF), z możliwością eksportu do DWG 2018.
Umożliwia współpracę z innymi projektantami w zakresie wymiany plików DWG, a także scalania i porównywania elementów projektu.
Funkcja archiwizacji całości projektu.
Nowe funkcje Menadżera Projektu.
Menadżera Plików ułatwiający porządkowanie i wprowadzanie obiektów do rysunku.
Możliwość korzystania z fizycznych (np. multibranżowych) i parametrycznych obiektów BIM.
Dodawanie dowolnych parametrów użytkownika i tworzenie z nich raportów.
Widok CAD 3D.
Licencje sieciowe (jedna licencja, praca na wielu stanowiskach).
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Warunki aktualizacji
licencja roczna nie obejmuje przejścia na kolejną wersję oprogramowania, natomiast zawiera bezpłatny dostęp do wszystkich poprawek/aktualizacji, wydawanych dla tej wersji programu.
Do działania programu ArCADia BIM 15 - licencja roczna wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
Klienci posiadający moduły branżowe oraz biblioteki obiektów systemu ArCADia BIM 10/11/12/14 w poprzednich wersjach, muszą je zaktualizować do wersji 15.
SKU: 927 Dostępność: w magazynie EAN: 5906485306253
Program ArCADia BIM 15 - licencja roczna dostępny jest również w pakiecie:
Strona stosuje pliki cookies oraz skrypty do analizy ruchu w serwisie, integracji z usĹugami firmy Google. WiÄcej informacji znajdziesz na stronie Polityka prywatnoÂści i cookie
Podstawowe narzędzia systemu
Pobierz i testuj przez 28 dni pełną wersję programu.
Zobacz multimedia dla tego programu.
Zobacz warunki licencjonowania programu ArCADia BIM 15 - licencja roczna.
Licencje roczne
