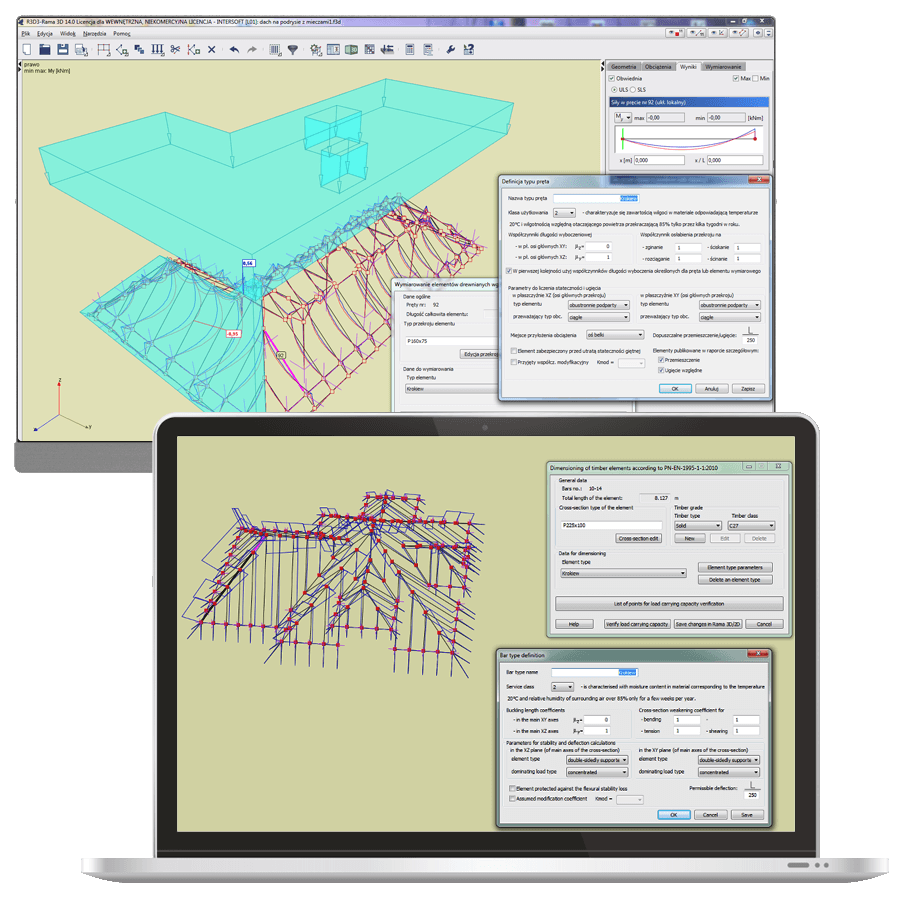

Jest to moduł programu ArCADia-RAMA rozszerzający funkcjonalność R3D3-Rama 3D, umożliwiający wymiarowanie przestrzennych konstrukcji drewnianych o przekrojach prostokątnych z drewna litego i klejonego według PN-B-03150:2000 Az1 i Az2 w jedno- i dwukierunkowym stanie naprężenia z uwzględnieniem momentu skręcającego.
Możliwości programu R3D3-InterDrewno
Użytkownik może tworzyć dowolne definicje typu wymiarowania (współczynniki wyboczenia,
osłabienia przekroju, ugięcie dopuszczalne i inne parametry), których następnie może użyć w dowolnym projekcie.
Współczynnik modyfikacyjny kmod przyjmowany jest automatycznie, na podstawie grupy obciążeń o największym oddziaływaniu na konstrukcję w danej kombinacji, lub ręcznie, na podstawie decyzji użytkownika.
Istnieje możliwość wymiarowania pojedynczych prętów, grupy prętów współliniowych i zbliżonych
do współliniowych (o zmianie kąta poniżej 5°).
Automatycznie sprawdzane są obwiednie sił wewnętrznych we wszystkich charakterystycznych
punktach wymiarowanego elementu.
Odrębnie sprawdzane są naprężenia normalne i styczne w przekroju elementu. Użytkownik
ma dodatkowo możliwość przeprowadzenia wymiarowania w dowolnych wskazanych punktach elementu dla wszystkich obwiedni lub dla jednej wybranej.
Program wyznacza maksymalne ugięcie elementu w płaskim i złożonym stanie naprężenia,
z uwzględnieniem wpływów reologicznych i ewentualnego wpływu sił tnących, i porównuje je z wartością dopuszczalną.
Raport z wymiarowania w formie obliczeń ręcznych zawierających wszystkie wyniki pośrednie wykonywany jest w formacie RTF (MS Word).
UWAGA! Od 1 stycznia 2021 roku zostały wycofane Polskie Normy, obowiązujący w Polsce system nie
zabrania jednak ich stosowania.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Do działania programu R3D3-InterDrewno wymagany jest:
program ArCADia-RAMA w wersji R3D3-Rama 3D,
program do edycji lub przeglądania plików raportów z obsługą formatu RTF, np. ArCADia-TEXT, MS Word (od wersji 2003) lub MS Word Viewer,
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
