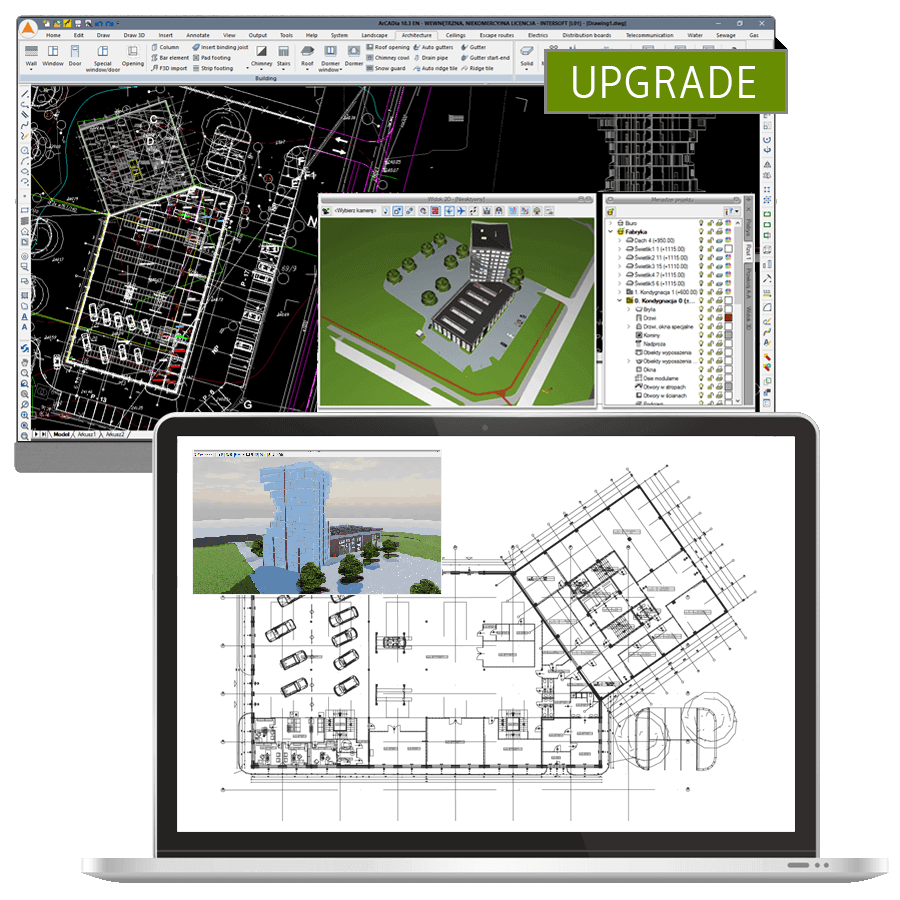

Aktualizacja ArCADia-ARCHITEKTURA do z wersji 9 do 15
Cena:
netto: 655,00 zł
brutto: 805,65 zł
Czym jest produkt Aktualizacja ArCADia-ARCHITEKTURA do z wersji 9 do 15?
ArCADia-ARCHITEKTURA jest modułem rozszerzającym możliwości programu ArCADia BIM o zaawansowane funkcje architektoniczne. Co oznacza, że część opcji modelowania budynku znajduje się w module głównym. Wraz z wprowadzeniem do oferty wersji ArCADia BIM 15 cześć architektoniczna zyskała następującą funkcjonalność:
Menadżer plików
Nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zarządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu. Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między projektami i komputerami jako niezależne pliki.
Fizyczne obiekty BIM
Obiekty o zdefiniowanej geometrii oraz edytowanych parametrach mogą tworzyć jeden element, w których parametry różnych branż mogą być połączone w jeden multibranżowy obiekt AFO.
Parametryczne obiekty BIM
Branżowy element (plik AFP) wprowadzany ze wstążki lub biblioteki projektu, którego geometria wynika z rysunku, dla przykładu ściany, stolarka, dachy itp.
Biblioteka Powierzchni
Rozbudowana biblioteka powierzchni, z możliwością tworzenia własnych tekstur, zadawanych i zapisywanych nie tylko w oknie biblioteki ale także podczas tworzenia i edycji elementów projektu np. przy teksturowaniu ścian.
Parametry użytkownika
Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. dla ściany: istniejąca, nowa, do wyburzenia; dla kolektora słonecznego: moc, cena itd., czyli parametrów charakterystycznych dla danego elementu, których nie ma na oknie właściwości.
Raporty
Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
Archiwum
Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.
UWAGA
Ze względu na kompleksowe zmiany w wersji 15 systemu ArCADia BIM, aktualizacji wymagają wszystkie moduły systemu.
Nowe opcje i funkcjonalność wprowadzona do modułu ArCADia-ARCHITEKTURA 15.
NORMA OBLICZENIOWA POWIERZCHNI
Dostępny wybór norm obliczeniowych.
Możliwość rezygnacji z konkretnej normy na rzecz własnych ustawień.
Możliwość zmiany obrysu powierzchni użytkowej pomieszczenia, dla dostosowania do potrzebnych wymogów obliczeniowych (np. dla obliczenia powierzchni z pominięciem ścian – przy obliczeniach developerskich).
Możliwość stworzenia własnej powierzchni w zestawieniach Powierzchni i kubatur, dla której można np. automatycznie zmniejszyć powierzchnie pomieszczenia o 50%.
POMIESZCZENIA
Możliwość zadania wysokości położenia dla Podłogi na gruncie.
Możliwość zadania spadków posadzki w pomieszczeniu.
Możliwość zadania spadku (odprowadzenia wody w pomieszczeniach technicznych) dla Podłogi na gruncie.
Możliwość wstawianie i edycji konturu obliczeniowego powierzchni w pomieszczeniu.
OKNA i DRZWI
Możliwość wprowadzania stolarki nie tylko w sposób parametryczny, ale także poprzez wskazanie szerokości elementu na rzucie.
OKNA I DRZWI SKRYPTOWE
Nowe drzwi sanitarne.
Nowe zestawy drzwi, dzięki nim można wprowadzić w projekcie jeden typ drzwi pasujących do siebie.
OKNA NAROŻNE
Wprowadzanie okien lub drzwi balkonowych w narożnik pomieszczenia lub budynku.
Stolarka wprowadzana jest z słupkiem miedzy oknami o wymiarach zadanej ościeżnicy.
Okna wprowadzane na kondygnacji dociętej dachem, umieszczające jedno skrzydło w ścianie, a drugie w połaci dachu.
Automatycznie dopasowywana wysokość parapetu lub ręcznie wprowadzanie stolarki po zadaniu wszystkich parametrów.
Okna dopasowują się do kąta pochylenia istniejącego dachu.
NADPROŻA
Automatycznie wprowadzane nadproża (w konstrukcyjnej warstwy ścian), które można samodzielnie zdefiniować.
Wbudowana biblioteka przykładowych nadproży.
Możliwość definicji nadproża monolitycznego i prefabrykowanego.

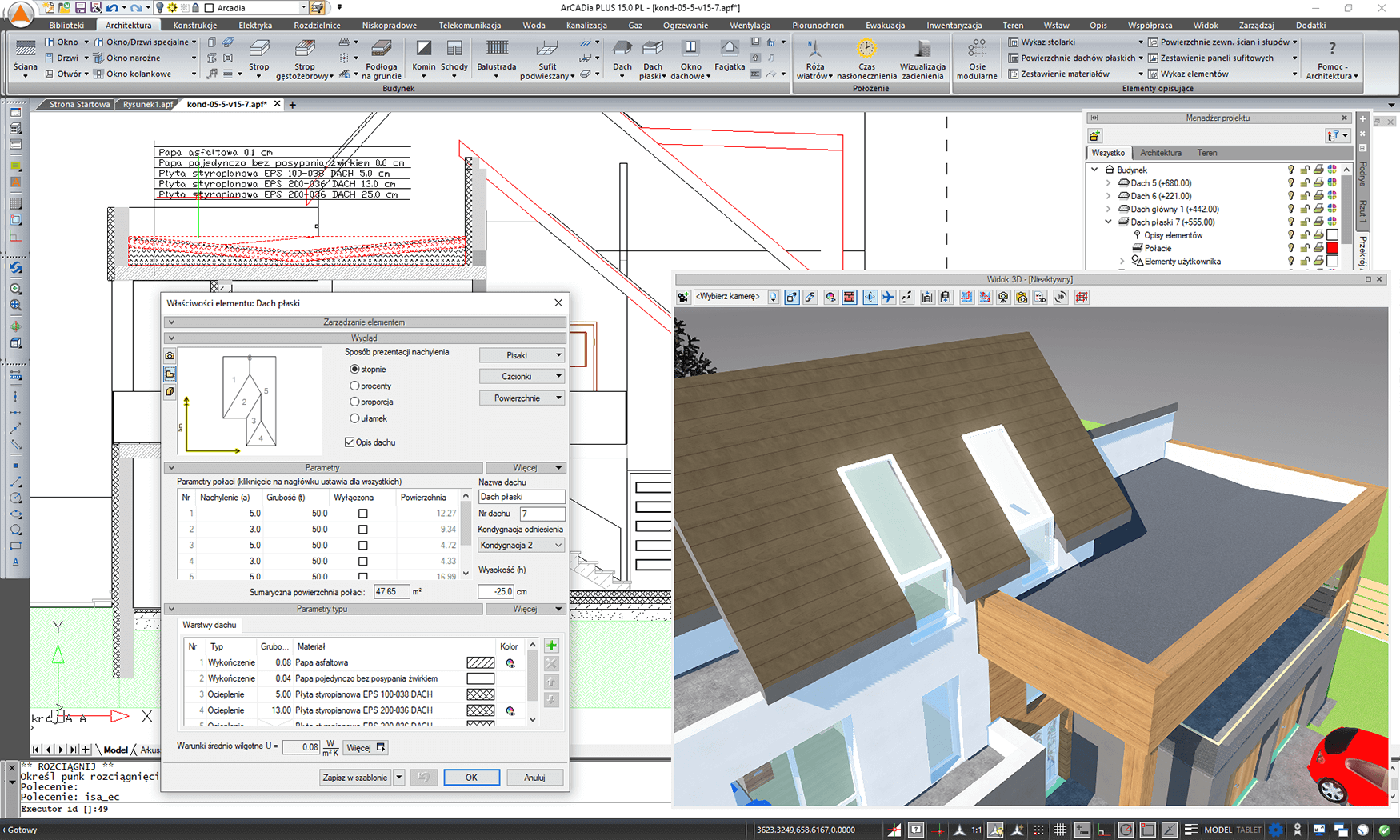

DACH PŁASKI
Możliwość wprowadzenia dachu płaskiego ze spadkiem skierowanym np. do środka obrysu umiejscawiając go np. na najwyższy z wprowadzonych stropów.
Zadane spadki i warstwy w dachu płaskim widoczne są na przekrojach.
Możliwość wprowadzenia automatycznego dachu płaskiego w zamkniętym obrysie ścian (attyki).
ELEMENTY OPISUJĄCE
Wymiarowanie:
Wymiarowanie schodów i dachów przez wprowadzenie strzałki spadku, opcja szczególnie przydatna na przekroju.
Zestawienia
Zestawienie powierzchni dachów płaskich, w którym prócz przedstawienia schematu i wyliczenia wielkości i nachylenia połaci będą także długości krawędzi, naroży, koszy, kalenic i odpływów.
Zestawienie ilościowe nadproży prefabrykowanych.
Zestawienie powierzchni wykończeniowych ścian i słupów, z możliwością segregowania zestawienia po: kondygnacji, elementach czy np. powierzchni.
Zestawienie powierzchni, opcja pozwalająca na wyświetlenie raportu wybranych powierzchni z projektu. Powierzchnie wybierane są w graficznym edytorze poprzez ich wskazanie lub wybór z drzewa projektu. Raport może obejmować np. wszystkie elementy elewacji, zarówno ściany, bryły jaki i elementy dekoracji. Trzy sposoby ułatwiające wybór elementów do zdefiniowania raportu.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Dla produktu Aktualizacja ArCADia-ARCHITEKTURA do z wersji 9 do 15 wymagany jest:
program ArCADia BIM LT 15 lub ArCADia BIM 15, lub ArCADia BIM PLUS 15
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
Klienci posiadający moduły branżowe oraz biblioteki obiektów systemu ArCADia BIM 10/11/12/14 w poprzednich wersjach, muszą je zaktualizować do wersji 15.
