Czym jest program Konstruktor - Rysunki DXF - Fundamenty bezpośrednie?
To część programu Konstruktor rozszerzająca moduł Fundamenty bezpośrednie, stąd też do działania wymaga posiadania licencji na program Konstruktor 6: Moduł podstawowy + Obciążenia + Obciążenia Eurokod PN-EN.
Konstruktor jest modułowym systemem wspomagającym pracę projektanta konstrukcji.
Program obecny na rynku od 2000 r., systematycznie modyfikowany oraz poszerzany o coraz to nowe moduły, stał się najczęściej wykorzystywanym programem komputerowym przez polskich konstruktorów budowlanych.
Główny moduł programu Konstruktor przeznaczony jest do zarządzania projektami, nadzoru nad ich strukturą oraz archiwizacji wykonanych obliczeń. Dodatkowo odpowiada on za przekazywanie danych i wyników między poszczególnymi elementami systemu. W skład programu wchodzą elementy do przeglądania i drukowania wyników obliczeń z poszczególnych modułów. Program wyposażono w funkcje optymalizacji wydruku oraz narzędzia przeszukiwania w postaci "drzewa projektu". Integralnym elementem programu jest moduł Obciążenia przeznaczony do budowania tabelarycznych zestawień obciążeń z wykorzystaniem podstawowych norm obciążeniowych (wiatr, śnieg, obciążenia stałe i zmienne). Moduł ten pozwala na wykorzystanie wyników zestawień w innych programach obliczeniowych systemu.
Opcja automatycznego rysunku wykonawczego (w formacie DXF) do modułu Konstruktor – Fundamenty bezpośrednie.
Pozwala ona na automatyczne wykonanie, na podstawie obliczeń statycznych i wymiarowania, pełnego rysunku konstrukcyjnego ław fundamentowych oraz stóp prostopadłościennych, trapezowych, schodkowych, kielichowych i okrągłych.

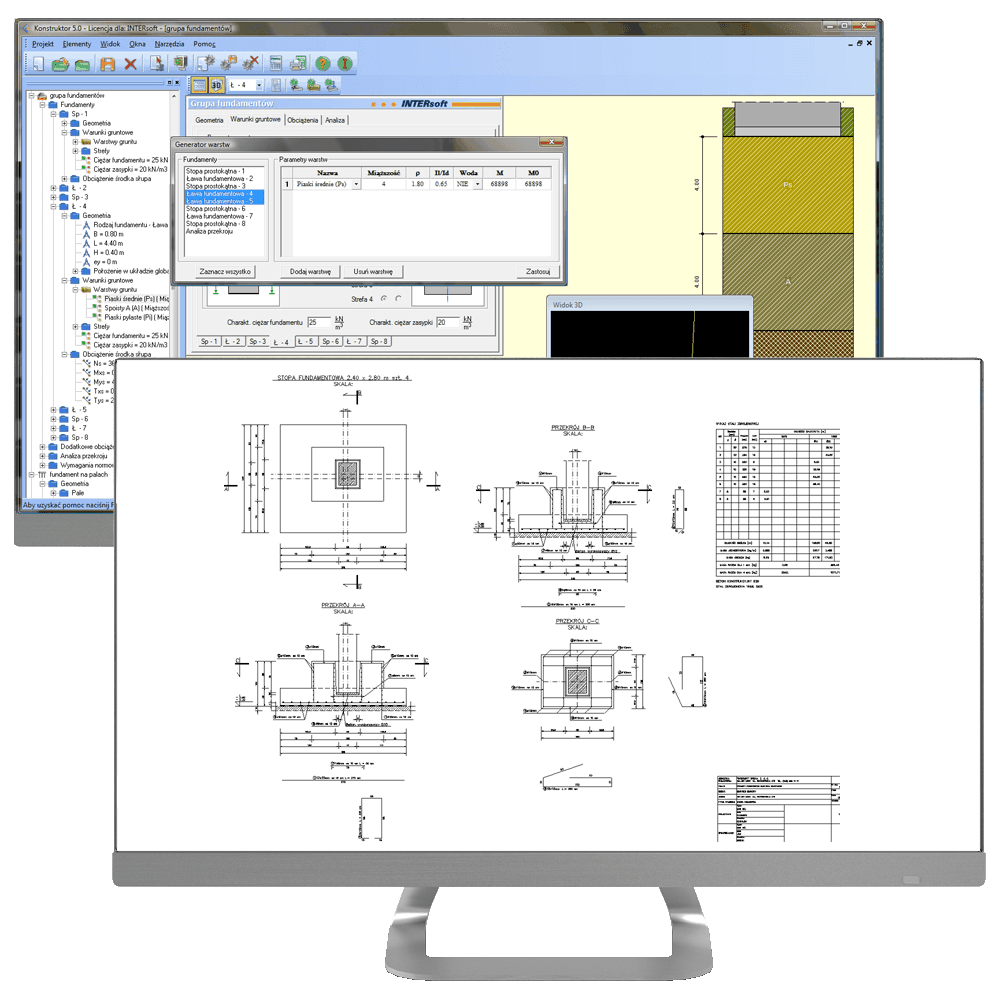

Rysunek zawiera: rzut fundamentu, dwa prostopadłe przekroje pionowe fundamentu, przekrój zbrojenia wyprowadzonego do słupa, „wyrzucone” zbrojenie, wykaz stali zbrojeniowej oraz wszystkie niezbędne opisy i wymiarowania.
W module automatycznie ustalana jest długość prętów wyprowadzanych do słupa potrzebna do zakotwienia zbrojenia.
Konstruktor - Rysunki DXF - Fundamenty bezpośrednie
Jest to nakładka służąca do wykonywania rysunków konstrukcyjnych w formacie DXF.
UWAGA:Produkt nie jest objęty systemem rabatowym!
ZOBACZ JAK PRACUJE SIĘ Z PROGRAMEM, WIĘCEJ FILMÓW ZNAJDZIESZ W NASZYM KANALE YouTube.
Program jest częścią modułowego systemu Konstruktor, w którego skład wchodzą 34 moduły z zakresu projektowania konstrukcji stalowych, żelbetowych i drewnianych oraz fizyki budowli, wraz ze szkicami DXF.
Modułowość systemu pozwala na stopniowe i elastyczne rozbudowywanie oprogramowania zgodnie z potrzebami projektanta i bez ponoszenia niepotrzebnych kosztów.
Możliwa jest wymiana danych pomiędzy modułami.
Program posiada szerokie wsparcie techniczne i obszerny podręcznik użytkownika.
Konstruktor jest obecny na rynku od ponad 20 lat, stając się w tym okresie programem docenionym przez tysiące inżynierów budownictwa licznymi pozytywnymi opiniami oraz nagrodami.
