ArCADia-IFC RVT 2

W projektowaniu BIM (Building Information Modeling), w którym tworzymy nie tylko rysunki zrzutów, ale budujemy cyfrowy model budynku, jednym z najczęściej wykorzystywanych formatów jest format IFC. Pliki w tym formacie są eksportowane i importowane między innymi w takich programach jak: Revit, ArchiCAD, Tekla Structures, Allplan itd. Projekty tworzone w systemie BIM to nie tylko trójwymiarowe budynki z zadanymi teksturami, ale obiekty przenoszące informacje o swoich właściwościach, np. materiałach, ze wszystkimi współczynnikami, wielkościami i dodatkowymi danymi, które można do elementów przypisać. Moduł ArCADia-IFC RVT umożliwia import projektu z programu Revit

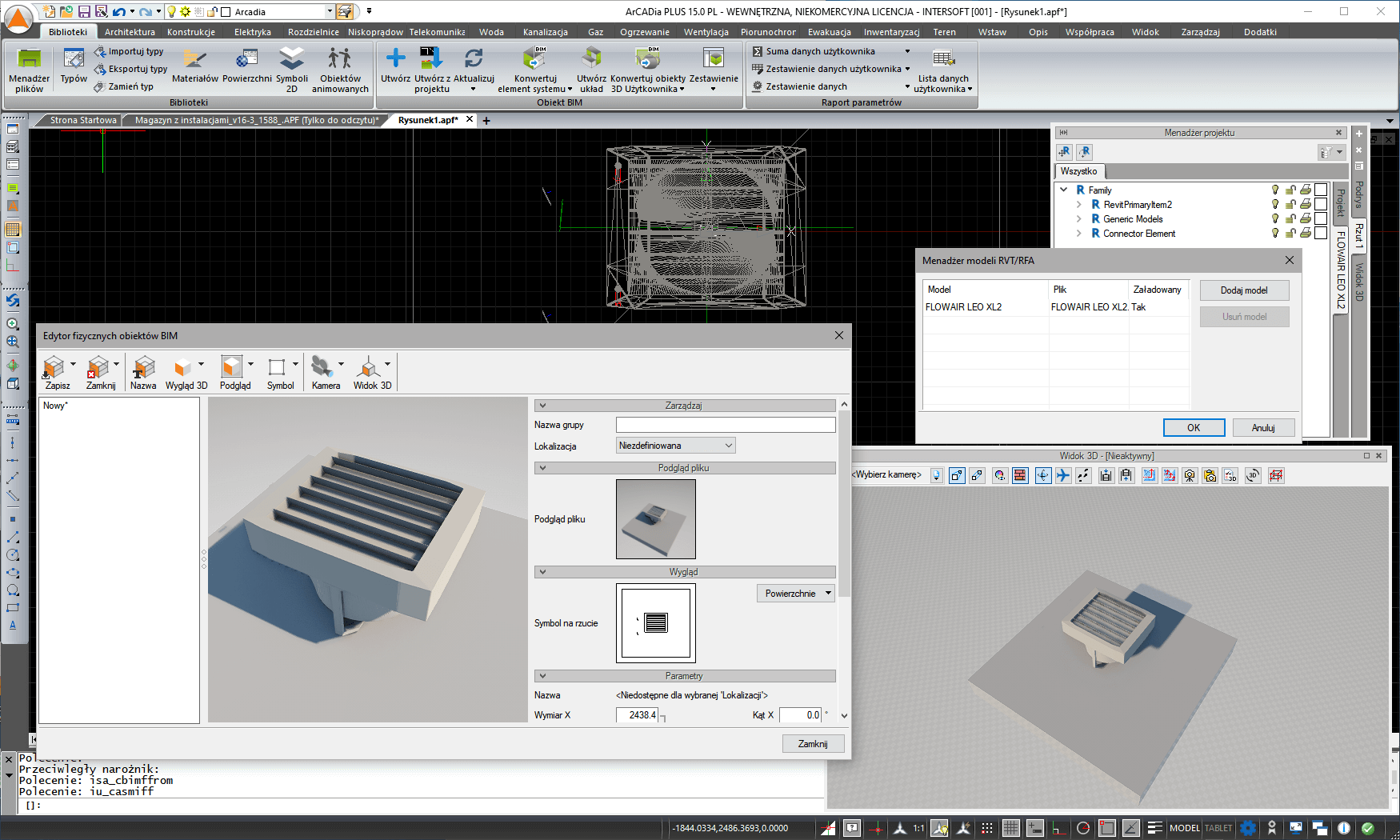

w natywnym formacie tej aplikacji, czyli w pliku RVT. Stworzoną rodzinę w formacie RFA można także zaimportować jako model.

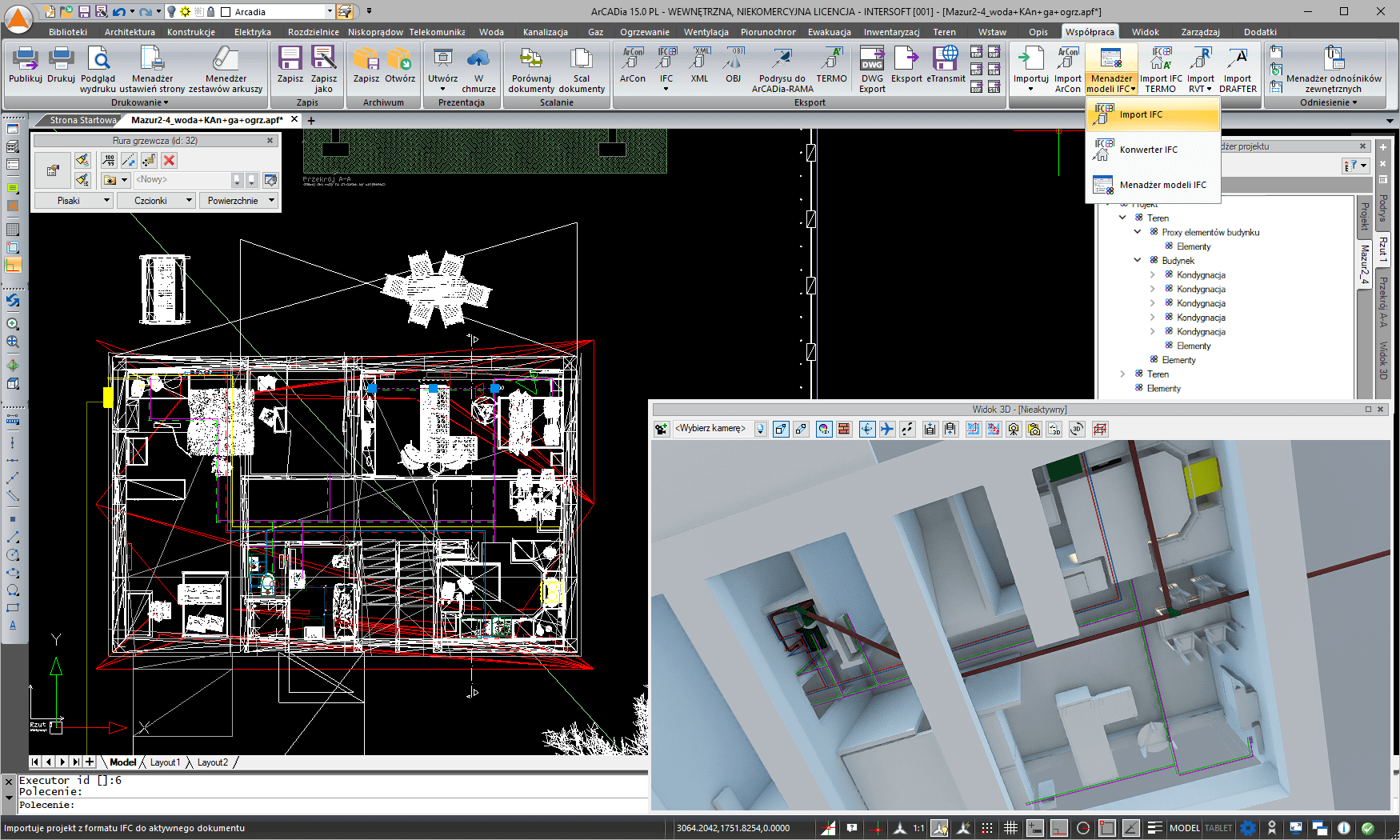

System ArCADia w module ArCADia-IFC RVT wczytuje pliki IFC bez żadnej konwersji. Pozwala to na precyzyjniejsze wczytywanie modelu wraz ze wszystkimi właściwościami obiektów w nim zawartych. Elementy nie są przekształcane
w obiekty systemu, co pozwala na wczytanie wszystkich plików IFC, niezależnie od struktury modelu. Dlatego nie musi on już być analogiczny do struktury budynku istniejącego w systemie ArCADia. Do projektu można zaczytać dowolną ilość plików IFC, które mogą współistnieć z modelami systemu ArCADia. Wszystkie modele są niezależne i umożliwiają sprawdzanie kolizji oraz wykrycie np. przecięć miedzy elementami konstrukcji i instalacji.
