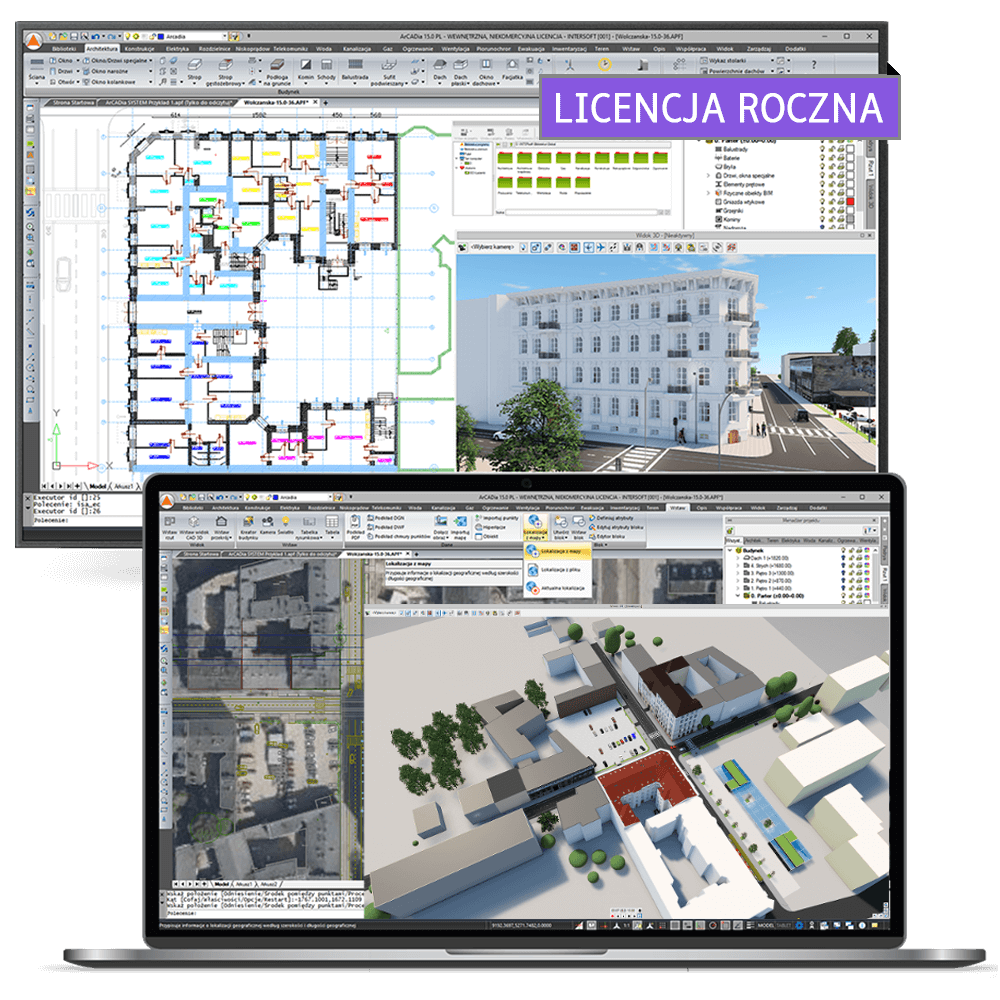

ArCADia BIM PLUS 15 - licencja roczna

•
•
•
•
•

Możliwości programu ArCADia BIM PLUS 15

Podstawowe narzędzia systemu

Architektura

Konstrukcja

Instalacje wodociągowe

Instalacje kanalizacyjne

Instalacje gazowe

Instalacje grzewcze

Instalacje wentylacyjne

Instalacje elektryczne

Komunikacja

Narzędzia kreślarskie – zaawansowany silnik rysujący CAD PLUS

Podstawowe narzędzia systemu

• Wprowadzenie natywnego formatu zapisu i odczytu danych APF.
• Strona startowa ułatwiająca dojście do przykładów i ostatnio używanych projektów.
• Nowy czytelniejszy Menadżer projektu pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże.
• Menadżer plików, czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
• Nowe Fizyczne obiekty BIM, o zdefiniowanej geometrii, w których parametry różnych branż mogą być połączone w jeden multibranżowy obiekt AFO.
• Parametryczny obiekty BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub biblioteki projektu, którego geometria wynika z rysunku.
• Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
• Nowe możliwości tworzenia Fizycznych obiektów BIM przez wprowadzanie i edycję brył FmBox.
• Wprowadzanie elementów systemu takich jak ściana, rura itp. za pomocą funkcji inteligentnego śledzenia.
• Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów, stanu, daty legalizacji, czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
• Pokazywanie elementów rysowanych na rzucie lub w widoku 3D renderowanym w czasie rzeczywistym (wizualizacja z wykorzystaniem silnika do gier 3D).
• Rozszerzone możliwości Opisu elementów.
• Automatyczne tworzenie trójwymiarowego projektu CAD.
• Definiowanie poziomu szczegółowości dla poszczególnych widoków.
• Inteligentna lista najczęściej używanych poleceń (Smart TOP 10), które automatycznie zapamiętują się w trakcie pracy nad projektem, tworząc spersonalizowaną paletę narzędzi.
• Możliwość porównania dwóch wersji projektu stworzonego jako model systemu ArCADia w zakresie nowych i zmodyfikowanych elementów systemu.
• Możliwość scalenia modelu budynku z projektu architektonicznego z modelami projektowymi instalacji w celu stworzenia jednego kompletnego modelu projektu budowlanego.
• Dowolne zestawienia kolizji wszystkich lub pojedynczych elementów systemu ArCADia na rzucie, w widoku 3D i czytelnej liście.
• Wbudowana biblioteka umożliwiająca uszczegóławianie rysunków o Symbole 2D.
• Biblioteka obiektów animowanych, wprowadzanych na rysunek przez wyznaczenie ścieżki przejścia.
• Animacja słońca i wybór zachmurzenia sceny w trybie zaawansowanym widoku 3D.
• Możliwość zapisu obchodu projektu z trybu zaawansowanego widoku 3D w formacie MP4.
• Rozbudowana biblioteka tekstur PBR, w której można definiować własne powierzchnie i zapisywać je do wykorzystania w kolejnych projektach.
• Rozbudowane ustawienia powierzchni dostępne na wszystkich elementach teksturowanych z możliwością zapisu ich do biblioteki.
• Tworzenie i wprowadzanie tabelek rysunkowych z możliwością zapisu do biblioteki programu.
• Zapis własnych ustawień dla elementów (pisaków, czcionek, domyślnych wielkości elementów itp.) w szablonie projektu.
• Wbudowana biblioteka typów dla wszystkich elementów, z możliwością rozbudowy, importu i eksportu typów miedzy projektami i komputerami.
• Opcje pomocnicze (linie pionowe, poziome, równoległe itp.) umieszczane w specjalnej grupie (na własnej warstwie) i łatwo dostępne z lewego paska narzędzi.
• Możliwości wprowadzania wymiarowania liniowego i kątowego.
• Opcje pomiaru długości, pola i obwodu.
• Zmiany w instalacji programu, teraz biblioteki niezbędnych składników są pobierane i instalowane przy pierwszym uruchomieniu programu.
• System ArCADia BIM pracuje na licencji sieciowej, oznacza to możliwość pracy wymiennie np. na laptopie lub komputerze stacjonarnym bez konieczności przeinstalowywania licencji wystarczy dostęp do interentu i wyłączanie programu na jednym stanowisku, żeby licencja była aktywna na drugim.
• Precyzyjne drukowanie poprzez zadawanie wszystkich parametrów wydruku.
• Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.
• Odczyt i eksport projektów w formacie DWG 2018.
• Zestawienia Fizycznych obiektów BIM.
• Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.

Architektura

• Wybór zdefiniowanych lub zadawanie dowolnych ścian wielowarstwowych.
• Wbudowany katalog materiałów budowlanych oparty na normach: PN-EN 6946 i PN-EN 12524.
• Możliwość wyboru norm obliczeniowych powierzchni użytkowych.
• Wprowadzanie elementów kondygnacji ze wstążki lub czytelnego nowego okna Menadżera plików.
• Wprowadzanie stolarki okiennej i drzwiowej w sposób parametryczny lub przez wskazania szerokości elementu.
• Wprowadzanie pojedynczych otworów kominowych lub szachtów, czyli grupy kominów o zadanej ilości kolumn i wierszy.
• Automatyczne tworzenie pomieszczeń z zamkniętych obrysów ścian i ścian wirtualnych, z zadawaniem nazw, funkcji, temperatury i zapotrzebowania na oświetlenie.
• Definiowanie jedno- i wielobiegowych schodów oraz schodów zabiegowych na dowolnym rzucie.
• Wprowadzanie automatycznych stropów na zamkniętym obrysie ścian zewnętrznych.
• Tworzenie kondygnacji z możliwością kopiowania wybranych elementów.
• Wprowadzanie automatycznego dachu na zamkniętym obrysie ścian zewnętrznych.
• Wprowadzanie okien dachowych i facjatek (lukarn).
• Wstawianie zestawień stolarki oraz wykazów pomieszczeń.

Funkcje dostępne w płatnym module ArCADia-ARCHITEKTURA

• Wprowadzanie ścian łukowych jedno- lub wielowarstwowych.
• Możliwość przekształcenia rysunku 2D stworzonego z polilinii lub linii w rzut ścian jedno- lub wielowarstwowych, ścian wirtualnych i ław fundamentowych.
• Nowe okna narożne i kolankowe.
• Wprowadzanie okien o różnych kształtach (okrągłe, trójkątne, z łukiem itp.) z możliwością zadawania dodatkowego podziału poziomego i pionowego oraz definiowaniem widoczności parapetu lub wycinanie wyłącznie otworu w ścianie w kształcie okna specjalnego.
• Wprowadzanie drzwi specjalnych, np. łukowych, z doświetleniem górnym lub bocznym, obrotowych, przesuwnych, wahadłowych, sanitarnych, ewakuacyjnych itp.
• Wprowadzanie otworów i wnęk.
• Wbudowana biblioteka nadproży z możliwością definiowania własnych typów.
• Dowolne wprowadzanie stropów i podłóg na gruncie.
• Możliwość zmiany konturu pomieszczenia, dla zmiany obliczeń w powierzchni użytkowej.
• Możliwość definiowania posadzek ze spadkiem.
• Wprowadzanie sufitów podwieszanych o dowolnym kształcie lub automatycznie dostosowujących się do danego pomieszczenia.
• Wprowadzenie elementów stalowych pionowych, poziomych i pochylonych.
• Wprowadzenie szkieletu konstrukcji prętowej z pliku F3D, który jest widziany jako jeden element, ale może być rozbity i widziany jako pojedynczy element prętowy (przesuwany i edytowany pojedynczo).
• Tworzenie schodów krętych oraz ramp/pochylni.
• Wprowadzanie balustrad na tarasach i schodach poprzez wrysowanie ich na rzucie.
• Dowolne wprowadzanie dachów wielospadowych z pełną możliwością edycji (zmiany na jedno- lub dwuspadowy, zmiany wysokości ścianki kolankowej i nachylenia dla każdej połaci oddzielnie).
• Wprowadzanie konstrukcji drewnianej z programu ArCADia-RAMA (w wersji R3D3-Rama 3D). Połacie dachowe eksportowane do programu ArCADia-RAMA są tam obliczane konstrukcyjnie, a wprowadzona więźba trafia z powrotem do ArCADii-ARCHITEKTURY.
• Wprowadzanie akcesoriów dachowych: wyłazów, rynien, rur spustowych, gąsiorów itp. elementów.
• Definiowanie dachów płaskich, ze spadkiem skierowanym do wewnątrz obrysu i rozrysowaniem zadanych warstw.
• Wprowadzanie na rzut ław oraz dowolnie definiowanych stóp fundamentowych.
• Możliwość stworzenia raportu długości czasu nasłonecznienia wszystkich lub wybranych pomieszczeń w budynku.
• Możliwość pokazania zacieniania budynków przez stworzenie filmu wykonanego dowolną kamerą z listy, obrazującego przejście cienia w wyznaczonym dniu lub dniach.
• Rysowanie dowolnego kształtu bryły o zadanej wysokości. Bryła może być użyta jako taras, podest, antresola itp. element.
• Automatyczne tworzenie przekroju poprzez wskazanie linii cięcia (także schodkowego) budynku z możliwością definiowania elementów widocznych na przekroju.
• Rendering uproszczony (szybki i prosty w użyciu) lub zaawansowany z możliwością definiowania wszystkich potrzebnych ustawień (rodzaju i pozycji oświetlenia, zmiękczania cieni itp.).
• Automatyczne i ręczne wymiarowanie projektowanego budynku. Możliwość wprowadzenia koty wysokościowej na rzucie kondygnacji i na przekroju oraz opisu elementu (dachu, stropu, ściany) pokazującego wykaz materiałów, z których element został stworzony.
• Automatyczne opisywanie konstrukcji więźby dachowej, numerowanie elementów z pokazaniem wielkości przekroju i długości elementu.
• Automatycznie tworzone zestawienia: powierzchni i kubatur, powierzchni dachów, akcesoriów dachowych (rynien, rur spustowych itd.), drewna z konstrukcji dachu, elementów prętowych, elementów sufitów podwieszanych, materiałów wykorzystanych w elementach budowlanych oraz powierzchni wykończeniowej ścian i słupów.
• Możliwość wprowadzenia na rzut przyziemia symbolu i kierunku strzałki północy.
• Obiektowa wymiana danych z programem ArCon.

Zobacz więcej – ArCADia-ARCHITEKTURA

Konstrukcja

• Moduł do wykonywania układów konstrukcyjnych stropów gęstożebrowych Teriva, zawierający wszystkie podstawowe elementy systemu: belki stropowe, żebra rozdzielcze, żebra ukryte, wymiany, siatki podporowe oraz dodatkowo wszystkie niezbędne wykazy materiałowe obejmujące wymienione elementy potrzebne do wykonania stropu, uzupełnione o stal zbrojeniową i beton monolityczny.
• Wprowadzanie podciągów wraz ze wstawieniem zbrojenia podłużnego
  i strzemion.
• Automatyczne budowanie widoku konstrukcyjnego 3D utworzonego na podstawie przestrzennego modelu architektonicznego budynku.
• Przekazywanie do widoku konstrukcyjnego zarówno lokalizacji, jak i materiału oraz przekroju pręta. Przekazywanie pozostałych elementów modelu architektonicznego w postaci renderowanego lub półprzezroczystego widoku 3D,
  a w przypadku osi modularnych, elementów prętowych i powierzchniowych również w postaci ich aktywnego podrysu.

Funkcje dostępne w płatnym programie ArCADia-RAMA (w. R3D3-Rama 3D)

• Edycja modelu prętowego widoku konstrukcyjnego.
• Zadawanie obciążeń, węzłów i podpór schematu statycznego.
• Obliczenia układów prętowych o stałym i zmiennym przekroju.
• Określanie współrzędnych względnych w układzie kartezjańskim i biegunowym.
• Możliwość przełączania między perspektywą a rzutem równoległym.
• Narzędzia wzorowane na aplikacjach CAD, wykorzystujące przyciąganie do punktów charakterystycznych wraz
  z elementami śledzenia.
• Grupowe możliwości modyfikacji węzłów, podpór, prętów i obciążeń.
• Kopiowanie wielokrotne, kopiowanie w kierunku zadanego wektora (z ciągnięciem i skalowaniem), odsuwanie, przesuwanie, wydłużanie, usuwanie prętów i węzłów, obracanie, odbicia lustrzane, wyrównywanie węzłów, cofanie i przywracanie wprowadzonych zmian.
• Manager profili prętów ze zdefiniowaną biblioteką profili stalowych, żelbetowych i drewnianych.
• Możliwość tworzenia przekrojów prętów o dowolnym kształcie, docinanie przekrojów pojedynczych, kopiowanie, obracanie, przesuwanie części składowych przekroju złożonego.
• Możliwość definiowania i obliczania prętów o zmiennej geometrii.
• Obciążenia ciągłe i równomierne, siły skupione, momenty skupione, momenty ciągłe, podgrzanie pręta, różnica temperatur, siły skupione węzłowe, osiadanie podpór i obroty podpór.
• Zadawanie i edycja obciążeń powierzchniowych równomiernych i trapezowych oraz rozkład obciążeń powierzchniowych na obciążenia prętowe i węzłowe.
• Możliwość określania wzajemnych zależności między grupami obciążeń.
• Możliwość dodatkowego zadawania własnych kombinacji użytkownika.
• Możliwość tworzenia i zapisywania w projekcie własnych widoków układu.
• Automatyczne uwzględnianie ciężaru własnego.
• Pełny zestaw typów podpór z możliwością określania ich sprężystości.
• Generatory parametryczne konstrukcji: przestrzennych ram prostokątnych, łuków (parabolicznych i kołowych), kratownic płaskich, drewnianych wiązarów dachowych, wież przestrzennych i przekryć geodezyjnych.
• Możliwość wykonywania obliczeń statycznych według teorii I i II rzędu.
• Możliwość wizualizacji kierunków i wartości reakcji podporowych.
• Automatyczna kombinatoryka według Polskich Norm i Eurokodów PN-EN.
• Wyznaczanie pełnej obwiedni naprężeń normalnych.
• Wyznaczanie mapy naprężeń normalnych, stycznych i zredukowanych.
• Możliwość wizualizacji wyników sił wewnętrznych, reakcji, deformacji i naprężeń normalnych.
• Tworzenie różnych raportów zawierających wyniki tabelaryczne i graficzne w formacie RTF.
• Wykazy materiałowe.

Zobacz więcej – ArCADia-RAMA (R3D3-Rama 3D)

Instalacje wodociągowe

• Sporządzanie rysunków wewnętrznej instalacji wodociągowej: od punktu przyłączenia, przez zestaw wodomierzowy i rurociągi, po niezbędną armaturę i punkty czerpalne.
• Nanoszenie pionów i przewodów rozdzielczych z biblioteki rur wykonanych z różnych materiałów.
• Możliwość jednoczesnego prowadzenia kilku równoległych przewodów
  o różnych funkcjach oraz inteligentnego ich łączenia.
• Ułatwienia rysunkowe pozwalające na zmianę poziomu wielu elementów instalacji jednocześnie.
• Wstawianie armatury i urządzeń z biblioteki producentów.
• Wstawianie urządzeń z indywidualnie ustawionymi kształtami i wymiarami zdefiniowanymi przez użytkownika
  (np. podgrzewacze c.w.u.).
• Wprowadzenie do biblioteki programu typowych układów elementów, np. zestawu wodomierzowego.
• Automatyczne generowanie zestawu kształtek połączeniowych i możliwość ich modyfikacji.
• Automatyczne tworzenie numerowania punktów i opisu instalacji z możliwością edycji.
• Tworzenie własnych szablonów.
• Sprawdzenie instalacji pod względem poprawności połączeń.
• Generowanie zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE WODOCIĄGOWE

• Automatyczne podłączenie obiektów ze zdefiniowanymi przyłączami (trzy możliwe opcje).
• Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
• Automatyczne generowanie trzech rodzajów aksonometrii (również częściowych) z możliwością modyfikacji graficznej.
• Wprowadzanie armatury zaporowej na rysunku aksonometrii z automatycznym uwzględnieniem na rzucie
  i w zestawieniach.
• Obliczanie straty ciśnienia dla wszystkich lub wybranych ścieżek przepływu wody, wybór najniekorzystniej położonego punktu rozbioru.
• Obliczenie strat ciepła i strat ciśnienia w obiegach cyrkulacyjnych z możliwością wyznaczenia wymaganych parametrów wysokości podnoszenia i wydajności dla pomp cyrkulacyjnych.
• Uwzględnianie w obliczeniach warunków hydraulicznych dla instalacji z zastosowanymi hydrantami przeciwpożarowymi.
• Automatyczny dobór elementów instalacji z uwzględnieniem obowiązujących przepisów.
• Generowanie raportów obliczeniowych.

Zobacz więcej – ArCADia-INSTALACJE WODOCIĄGOWE

Instalacje kanalizacyjne

• Wprowadzanie trasy rurociągów instalacji kanalizacyjnej z zadanym spadkiem na rzucie, począwszy od punktu odpływu, wraz ze studzienką rewizyjną, po przybory kanalizacyjne, z uwzględnieniem rodzaju odprowadzanych ścieków.
• Nanoszenie punktów odpływu, armatury, czyszczaków i automatyczne wprowadzanie rewizji na poziome kanały odpływowe. Nadanie im informacji charakterystycznych.
• Rysowanie rurociągów z automatycznym rozróżnieniem na kanały odpływowe, piony i podejścia pod przybory. Bogata biblioteka materiałów.
• Automatyczne generowanie zestawu kształtek połączeniowych wraz z możliwością ich modyfikacji i rysunkowym odzwierciedlaniem tych elementów na wszystkich rysunkach.
• Ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji, zmiana poziomu wielu elementów instalacji jednocześnie. Możliwość wprowadzenia do biblioteki programu typowych układów elementów.
• Automatyczne tworzenie numerowania punktów i dodawanie zaawansowanych opisów instalacji z możliwością edycji i tworzenia własnych szablonów.
• Automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza przy wstawianiu obiektu.
• Wstawianie armatury i urządzeń z indywidualnie ustawionymi kształtami i wymiarami, możliwość dokładnego lokalizowania połączeń dla każdego obiektu.
• Podgląd instalacji w 3D, ułatwiający korygowanie nieprawidłowości prowadzenia trasy rurociągów nieuwidacznianej na rzucie.
• Sprawdzenie instalacji pod względem poprawności połączeń.
• Generowanie gotowych zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE KANALIZACYJNE

• Ułatwienia rysunkowe pozwalające w szybki i łatwy sposób kreować podejścia wielu odpływów jednocześnie,
  w zależności od sposobu podłączenia i przeznaczenia przyborów. Dobór rurociągów podejść przyborów do pionów
  z katalogów producentów.
• Automatyczne generowanie rozwinięcia: odpływów, pionów, podejść z przyborami wraz z armaturą i urządzeniami instalacji kanalizacyjnej. Możliwość edycji i zmiany obiektów z poziomu rysunku rozwinięcia, a także edycji graficznej.
• Automatyczne generowanie profili przewodów odpływowych i pionów z uwzględnieniem kolizji z instalacjami pochodzącymi z innych modułów systemu ArCADia. Uwzględnienie obiektów i kształtek połączeniowych.
• Obliczanie przepływów odcinkowych, napełnień i prędkości. Wyznaczanie średnic odcinków odpływowych, pionów, rur spustowych i spadków.
• Generowanie raportów obliczeniowych.

Zobacz więcej – ArCADia-INSTALACJE KANALIZACYJNE

Instalacje gazowe

• Sporządzanie rysunków wewnętrznej instalacji gazowej, począwszy
  od zlokalizowania głównej szafki gazowej, rozmieszczenia odbiorników gazu, urządzeń pomiarowych, przez ustalenie przebiegu rurociągów instalacji gazowej, z ustaleniem miejsc montażu armatury odcinającej.
• Ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji, zmiana poziomu wielu elementów instalacji jednocześnie. Możliwość wprowadzenia do biblioteki programu typowych układów elementów.
• Wstawianie armatury i urządzeń z biblioteki producentów (np. filtr gazu
  i reduktor ciśnienia).
• Automatyczne generowanie zestawu kształtek połączeniowych zależnych od rodzaju połączeń w punktach węzłowych oraz przy podejściach do punktów odbioru gazu, wraz z możliwością ich modyfikacji.
• Generowanie zestawień materiałów oraz urządzeń zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
• Sprawdzanie instalacji pod względem poprawności połączeń.
• Podgląd instalacji w 3D ułatwiający korygowanie nieprawidłowości prowadzenia trasy kanałów nieuwidocznionej na rzucie.
• Automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza przy wstawianiu obiektu.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE GAZOWE

• Przekształcenie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
• Wyznaczanie obliczeniowego zapotrzebowania gazu dla budynku zasilanego gazem o dowolnych właściwościach palnych z uwzględnieniem współczynników jednoczesności.
• Obliczenia całkowitej straty ciśnienia dla wszystkich ścieżek do odbiorników gazu oraz wyznaczanie ciśnienia minimalnego i maksymalnego przed odbiornikiem gazowym.
• Automatyczne tworzenie rysunku rozwinięcia zaprojektowanej instalacji gazowej.
• Automatyczne tworzenie rysunku aksonometrii zaprojektowanej instalacji. Możliwość wprowadzania armatury bezpośrednio na rysunku aksonometrii, z automatycznym uwzględnieniem na rzucie i w zestawieniach.
• Automatyczny dobór elementów instalacji z uwzględnieniem obowiązujących przepisów.
• Generowanie raportów obliczeniowych zawierających odcinkowe straty ciśnienia gazu na poszczególnych odcinkach obliczeniowych, z możliwością regulacji średnic odcinków.

Zobacz więcej – ArCADia-INSTALACJE GAZOWE

Instalacje grzewcze

• Sporządzanie rysunków wewnętrznej instalacji grzewczej, od źródła ciepła, przez licznik ciepła i rurociągi, po niezbędną armaturę.
• Wprowadzanie odbiorników ciepła, tj. grzejników płytowych, żeberkowych, łazienkowych, kanałowych, rur grzewczych, nagrzewnic i klimakonwektorów.
• Możliwość wprowadzenia instalacji ogrzewania płaszczyznowego,
  np. podłogowego czy ściennego.
• Nanoszenie pionów i przewodów rozdzielczych z bogatej biblioteki rur wykonanych z różnych materiałów. Możliwość jednoczesnego prowadzenia kilku równoległych przewodów
  o różnych funkcjach oraz inteligentnego ich łączenia.
• Wstawianie armatury i urządzeń z biblioteki producentów oraz z indywidualnie ustawionymi kształtami i wymiarami, np. kotła grzewczego.
• Automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza przy wstawianiu obiektu
• Automatyczne generowanie zestawu kształtek połączeniowych z możliwością ich modyfikacji.
• Wstawianie mocowania (podpór stałych i przesuwnych) z możliwością zdefiniowania parametrów charakterystycznych dla zastosowanego mocowania.
• Automatyczne tworzenie numerowania punktów i dodawanie zaawansowanych opisów instalacji. Tworzenie własnych szablonów.
• Sprawdzenie instalacji pod względem poprawności połączeń.
• Generowanie gotowych zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
• Generowanie zestawień odbiorników w pomieszczeniach oraz zestawień uwzględniających rodzaj ogrzewania i moc w danym pomieszczeniu, z uwzględnieniem struktury budynku.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE GRZEWCZE

• Automatyczne podłączenie obiektów ze zdefiniowanymi przyłączami (trzy możliwe opcje).
• Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia.
• Automatyczne generowanie trzech rodzajów aksonometrii (również częściowych), z możliwością modyfikacji graficznej.
• Wprowadzanie armatury zaporowej bezpośrednio na rysunku aksonometrii z automatycznym uwzględnieniem
  na rzucie i w zestawieniach.
• Obliczanie grawitacyjnego ciśnienia czynnego oraz liniowych i miejscowych strat ciśnienia dla wszystkich obiegów, wskazanie obiegu krytycznego.
• Obliczanie wymaganego ciśnienia w instalacji z uwzględnieniem regulacji zaworami termostatycznymi.
• Wskazanie wartości parametrów wymaganych dla pompy obiegowej: wysokości podnoszenia i wydajności.
• Automatyczny dobór rurociągów, izolacji, zaworów termostatycznych, armatury odcinającej itp., z uwzględnieniem obowiązujących przepisów.
• Generowanie raportów obliczeniowych.

Zobacz więcej – ArCADia-INSTALACJE GRZEWCZE

Instalacje wentylacyjne

• Sporządzanie rysunków wewnętrznej instalacji wentylacyjnej
  - od elementów czerpnych/wyrzutowych, poprzez urządzenia wentylacyjne (wentylatory, nagrzewnice, klapy przeciwpożarowe itd.),
  aż po elementy końcowe instalacji w postaci nawiewników
  i wywiewników.
• Nanoszenie elementów kanałowych i kształtek (wykonanych z różnych materiałów) o przekroju okrągłym, prostokątnym i owalnym. Możliwość dowolnej edycji kształtek i ich obrotu w przestrzeni lub wybór zdefiniowanych wstępnie elementów z biblioteki programu.
• Podgląd instalacji w 3D ułatwiający korygowanie nieprawidłowości prowadzenia trasy kanałów nieuwidocznionej
  na rzucie.
• Wstawianie urządzeń wentylacyjnych z biblioteki producentów z możliwością dodania własnych obiektów.
• Ułatwienia rysunkowe pozwalające na zmianę poziomu wielu elementów instalacji jednocześnie.
• Możliwość zdefiniowania dowolnej ilości systemów wentylacyjnych używanych w projekcie oraz ich właściwości,
  w tym również parametrów powietrza (w zakresie temperatury i wilgotności względnej).
• Sporządzanie bilansu wentylacyjnego na podstawie architektury obiektu (lub pomieszczeń zdefiniowanych przez użytkownika). Założone przez użytkownika wartości wymaganego przepływu powietrza wentylacyjnego mogą zostać automatycznie przypisane i aktualizowane w elementach nawiewnych/wywiewnych zlokalizowanych
  w danych pomieszczeniach.
• Wstawianie urządzeń wentylacyjnych z indywidualnie ustawionymi kształtami i wymiarami zdefiniowanymi przez użytkownika. Możliwość wstawienia własnych obiektów 3D i podłączenia ich do instalacji projektowanej
  w programie poprzez funkcję edycji lokalizacji króćców przyłączeniowych.
• Automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza przy wstawianiu obiektu.
• Wprowadzanie do biblioteki programu układów wielu elementów, np. fragmentu instalacji, w celu jego ponownego użycia na kolejnej kondygnacji.
• Automatyczne tworzenie numerowania elementów i dodawanie zaawansowanych opisów instalacji opisów z możliwością edycji, zapisywanie własnych szablonów opisów.
• Sprawdzanie instalacji pod względem poprawności połączeń oraz czytelny sposób wykrywania i korygowania błędów.
• Generowanie zestawień materiałów oraz urządzeń zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE WENTYLACYJNE

• Prowadzenie sieci kanałów wentylacyjnych wykonanych z różnych materiałów wraz z funkcją automatycznego generowania kolan i trójników przy łączeniu kanałów.
• Możliwość automatycznego dopasowania wymiarów wstawianych kanałów i kształtek do obiektów już znajdujących się na rysunku.
• Automatyczne generowanie przekrojów budynku wraz z instalacjami.
• Obliczanie całkowitej i częściowej straty ciśnienia dla wszystkich lub wybranych ścieżek przepływu powietrza, wybór ścieżki o największej stracie ciśnienia.
• Obliczanie poziomu mocy akustycznej dla wszystkich lub wybranych ścieżek przepływu powietrza, w środkowych pasmach oktawowych z zakresu 63-8000 Hz.
• Sprawdzanie spełnienia warunku zapewnienia ciśnienia dyspozycyjnego w instalacji.
• Generowanie raportów wykonanych obliczeń zawierające podsumowania strat ciśnienia i poziomu mocy akustycznej na poszczególnych odcinkach instalacji.

Zobacz więcej – ArCADia-INSTALACJE WENTYLACYJNE

Instalacje niskoprądowe

• Dodawanie szafy rack, centrali systemu oraz innych urządzeń niskoprądowych (np. domofon, czujnik, telefon) bezpośrednio na rzutach architektonicznych.
• Swobodne nanoszenie tras kablowych z różnych materiałów z wykorzystaniem inteligentnego łączenia elementów.
• Wbudowana biblioteka elementów dla instalacji niskoprądowych, którą można rozbudowywać według potrzeb.
• Wstawianie urządzeń i elementów różnych producentów z możliwością definiowania indywidualnych kształtów, wymiarów oraz parametrów technicznych.
• Automatyczne tworzenie opisów instalacji oraz numerowanie punktów (z możliwością edycji i tworzenia własnych szablonów).
• Podgląd instalacji w 3D, ułatwiający kontrolę oraz korektę tras kablowych niewidocznych na standardowym rzucie.
• Sprawdzanie poprawności instalacji (m.in. pod kątem połączeń i ciągłości trasy), wyświetlanie i naprawianie błędów.
• Generowanie wykazu elementów (legendy) instalacji.
• Tworzenie zestawień materiałów i urządzeń (z możliwością eksportu do programu Ceninwest w celu sporządzenia kosztorysu i wyceny).
• Pełna kompatybilność z systemem ArCADia BIM, co pozwala na obiektowe projektowanie branżowe i łatwą koordynację z innymi modułami instalacyjnymi i architektonicznymi.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE NISKOPRĄDOWE

• Funkcja automatycznej adresacji umożliwiająca szybkie wprowadzanie instalacji bez rysowania kabli.
• Tworzenie raportów z obliczeń w formacie RTF.

Instalacje elektryczne

• Wykonanie rysunku instalacji elektrycznych wewnętrznych poprzez wprowadzenie tablic rozdzielczych, gniazd, łączników, puszek, opraw oświetleniowych.
• Nadawanie elementom niezbędnych parametrów technicznych.
• Możliwość modyfikacji symboli (dodawanie własnych) wprowadzanych obiektów dzięki podmianie widoków tychże elementów.
• Możliwość przypisania odbiorników do konkretnej tablicy rozdzielczej (adresacja).
• Wyznaczanie tras kablowych.
• Bogata biblioteka katalogów producentów elementów instalacji elektrycznej.
• Generowanie zestawienia materiałów wykorzystanych w projekcie umożliwiające tworzenie kosztorysów przy wycenie inwestycji.

Funkcje dostępne w płatnym module ArCADia-INSTALACJE ELEKTRYCZNE

• Możliwość generowania schematów strukturalnych linii zasilających dla układu tablic rozdzielczych.
• Przeprowadzenie na poszczególnych odcinkach zaprojektowanej instalacji obliczenia prądów zwarciowych oraz mocy zwarciowej.
• Obliczenia prądów obciążeniowych (1-f lub 3-f) oraz spadków napięcia.
• Generowanie raportu obliczeniowego i bilansu mocy w formacie RTF.

Zobacz więcej – ArCADia-INSTALACJE ELEKTRYCZNE

Funkcje dostępne w płatnym module ArCADia-INSTALACJE ELEKTRYCZNE PLUS

• Projektowanie korytek, drabinek i kanałów kablowych.
• Obliczanie obciążeń korytek kablowych.
• Komunikacja z programem Dialux.

Zobacz więcej – ArCADia-INSTALACJE ELEKTRYCZNE PLUS

Komunikacja

• Odczyt i eksport rysunków w formacie programu AutoCAD od 2.5 do 2018 (DWG, DXF).
• Wczytywanie oraz edycja obrazów rastrowych (np. podkładów geodezyjnych), m.in. plików: JPG, TIF, BMP, GIF, PNG.
• Import i eksport plików PDF.
• Możliwość powiększania biblioteki Fizycznych obiektów BIM o pliki w formatach: AFP, 3DS, ACO, O2C, OBJ, XOBJ3D oraz 3D DWG.
• Konwersja pliku IFC na obiekty podstawowe systemu ArCADia (ściany, okna, drzwi, stropy, dachy).
• Eksport zestawień materiałów i wykazów elementów zawartych w projekcie do formatu RTF, CSV oraz do programu Ceninwest (który umożliwia zapis w formacie ATH programu Norma firmy Athenasoft).

Funkcje dostępne w płatnym module ArCADia-IFC RVT

• Import pliku IFC (w formacie 2x3), który wprowadza niezależny model 3D do projektu.
• Zarządzanie modelami IFC.
• Przeglądanie właściwości obiektów z modelu IFC, zapisanych w źródłowym programie.
• Eksport projektu systemu ArCADia do formatu IFC (w formacie 2x3).
• Import plików RVT i RFA z programu Revit (do wersji 2021).

Zobacz więcej – ArCADia-IFC RVT

Funkcje dostępne w płatnym module ArCADia-ARCHITEKTURA

• Obiektowa wymiana danych z programem ArCon. Przenoszenie dwukierunkowe całej bryły budynku oraz import obiektów 3D z programu ArCon i zapisanie ich do biblioteki programu ArCADia.
• Eksport projektu (ze wszystkimi materiałami i teksturami) do formatu OBJ.

Zobacz więcej – ArCADia-ARCHITEKTURA

Funkcje dostępne w bezpłatnym programie ArCADia-TEXT

• Przeglądarka plików RTF (odczyt i zapis).
• Eksport do formatów PDF, DOC, DOCX oraz TXT.
• Edycja dokumentów (np. wprowadzanie i modyfikacja tekstów oraz tabel).

Zobacz więcej – ArCADia-TEXT

Funkcje dostępne w płatnym module ArCADia-3D MAKER

• Zapis prezentacji 3D całego projektu wraz z wbudowaną przeglądarką (samodzielny plik w formacie EXE).
• Zapis prezentacji 3D w postaci plików A3D otwieranych w bezpłatnej przeglądarce ArCADia-3D VIEWER.
• Zapis projektu 3D w chmurze: Dysk Google lub Dropbox. Możliwość udostępnienia jego modelu przez przesłanie linku do obejrzenia go na urządzeniu mobilnym lub komputerze.

Zobacz więcej – ArCADia-3D MAKER

Funkcje dostępne w bezpłatnym programie ArCADia-3D VIEWER

• Otwieranie trójwymiarowej prezentacji projektu zapisanej w ArCADia-3D MAKER w formacie A3D.
• Przegląd modelu projektu (budynku, instalacji, sieci itd.) w widoku teksturowanym lub w kolorach warstw.
• Oglądanie prezentacji z zapisanych w projekcie kamer.

Zobacz więcej – ArCADia-3D VIEWER

Narzędzia kreślarskie – rozszerzony silnik rysujący CAD PLUS

• Korzystanie z szablonów DWT.
• Funkcja naprawiania i sprawdzania uszkodzonych plików.
• Okno programu podzielone na zakładki, w których wyświetlane są kolejno otwarte rysunki.
• Linia komend i ich wywoływanie.
• Praca na warstwach.
• Eksplorator zarządzający projektem.
• Eksport arkusza z obszaru papieru do obszaru modelu (obiekty zawarte w obszarze papieru i modelu są razem eksportowane do nowego rysunku i umieszczane w jego obszarze modelu).
• Menadżer widoków
• Praca we współrzędnych kartezjańskich i biegunowych.
• Dokowany panel właściwości.
• Wyświetlanie palet narzędzi.
• Import i eksport ustawień zmiennych systemowych z okna Menagera zmiennych systemowych.
• Wydzielony pasek narzędzi Express tools (Narzędzia ekspresowe).
• Możliwość tworzenia nieprostokątnej rzutni w przestrzeni papieru.
• Zaimplementowany interpreter języka programowania Lisp.
• Możliwość wczytywania nakładek SDS oraz IRX.
• ODA SDKs wersja 2021.11.

Funkcje rysujące

• Podstawowe narzędzia do wykonywania rysunków 2D i 3D.
• Okno dynamicznego wprowadzania współrzędnych oraz okno ustawień dla wprowadzania dynamicznego.
• Możliwość pełnej modyfikacji i edycji właściwości wszystkich elementów rysunkowych.
• Style wymiarowania i tekstu z możliwością importu.
• Wprowadzanie i definiowanie bibliotek symboli, bloków, tekstów prostych i złożonych (czcionki SHX i TrueType). Dodatkowy edytor tekstu wielowierszowego.
• Edytor bloków. Wczytywanie bloków dynamicznych.
• Funkcje edytora tekstu: kolumny, skalowanie, wprowadzanie tekstu po łuku oraz w obwódkach, wpasowanie tekstu, obrót, autonumerowanie itp.
• Rozbijanie atrybutów do tekstu i rozbijanie tekstów.
• Możliwość czyszczenia formatowania tekstu przy kopiowaniu tekstów z innych programów.
• Wymiarowanie przypisane do elementu: liniowe i kątowe, możliwość definiowania własnych stylów.
• Przerywanie wymiarów obiektem np. linią.
• Funkcje Długość całkowita oraz Łączna powierzchnia – sumowanie długości i sumowanie pól elementów.
• Automatyczne mierzenie odległości, pola i ustalanie współrzędnych.
• Nowa funkcja klonuj.
• Łączona komenda: Przesuń/Kopiuj/Obróć/Skaluj.
• Opcje linii konstrukcyjnych.
• Uchwyty, atrybuty, kreskowania.
• Szeroka gama wzorów kreskowania, definiowanie kreskowania i wypełniania gradientem.
• Opcja rysowania multilinią.
• Rozszerzone możliwości obsługi bloków, referencji i wymiarów: konwersja bloku na referencję, kopiowanie zagnieżdżonych obiektów (bloków, referencji oraz podrysów), lista własności bloku/referencji.
• Edytor tabel.
• Wsparcie ścieżek względnych dla obrazów rastrowych i zewnętrznych odnośników.
• Opcje: Wybierz podobne (z dodawaniem do selekcji i oknem ustawień), Multiodnośnik, Edytor multilinii, Linia przerwania.
• Wyświetlanie własności wielu zaznaczonych elementów w postaci drzewa.
• Możliwość dodawania chmury punktów w formacie RCP/RCS.
• Typy obiektów 3D (prymitywy) – Facet Modeler (modeler powierzchni ODA), wraz z podstawowymi funkcjami edycyjnymi – przeznaczone do użycia w 3D, gdy nie jest istotna masa elementu.
• Możliwość fotorealistycznej wizualizacji i renderingu.
• Funkcja ustawień kamery w widoku.
• Rysowanie w trybie ukrytych linii i cieniowania w czasie rzeczywistym.
• Wczytywanie i wyświetlanie elementów mechanicznych (Teigha Mechanical API).
• Wyświetlanie ADT i obiektów Civil 3D.
• Możliwość tworzenia i pełnej edycji brył ACIS (format opracowany przez Spatial Technology Inc.).
• Okno ustawień importu plików pdf.
• Wczytywanie punktów z pliku csv i txt (Import punktów).

Narzędzia umożliwiające precyzyjne rysowanie

• Siatka pomocnicza, funkcje rysowania ortogonalnego, śledzenie biegunowe.
• Rozbudowane rozpoznawanie punktów zaczepienia (ESNAP), np. dla linii – środek, punkty końcowe oraz miejsca przecięć linii.
• Ustawienie przyciągania punktów charakterystycznych do podrysów.
• Możliwość użycia zestawu kilkunastu komend dla linii konstrukcyjnych.
• Rozbudowana wizualizacja – zoom, regeneracja i panoramowanie rysunku, dynamiczny obrót obiektów 3D oraz nowa funkcja ustawień kamery w widoku.

Import/eksport

• Obsługa formatów DWF, DGN i DAE.
• Eksport plików STL.
• Import i eksport brył ACIS w formacie SAT.
• Geolokalizacja: Po wgraniu odpowiedniego słownika współrzędnych geodezyjnych funkcja umożliwia automatyczne sytuowanie w programie ArCADia BIM 15 obiektów na mapach przeglądarki Bing względem ich znanych (np. pobranych z systemu GPS) współrzędnych geograficznych.
• Import plików w formacie STL.
• Import plików w formacie OBJ.

Pełna personalizacja programu

• Modyfikacja menu górnego, wstążek (paneli i kart), pasków narzędzi, paska stanu poleceń i skrótów klawiszowych.

• Personalizacja obsługi interfejsu programu, jego ustawień i eksportu ustawionego profilu.
• Odrębna funkcja dopasowania Aliasów.
• Konfiguracja ekranu roboczego: koloru, wielkości krzyża nitek itp.
• Pełna obsługa Palet narzędzi: możliwość tworzenia własnych, modyfikacja istniejących oraz import
  i eksport palet.

Pomoc techniczna i dokumentacja

Dlaczego warto kupić ArCADia BIM PLUS 15 - licencja roczna?

Dodatkowe materiały:

Pobierz i testuj przez 28 dni pełną wersję programu.

Zobacz multimedia dla tego programu.

Zobacz warunki licencjonowania programu ArCADia BIM PLUS 15 - licencja roczna.

Zobacz pełny opis programu ArCADia BIM PLUS 15 - licencja roczna.

Pomoc do programu znajdziesz na blogu.

Wymagania systemowe programu:

Do działania programu ArCADia BIM PLUS 15 - licencja roczna wymagany jest:
