Czym jest program Konstruktor - Belka żelbetowa Eurokod PN-EN ?
Jest to moduł będący częścią systemu Konstruktor, więc do działania wymaga posiadania licencji na program Konstruktor 6: Moduł podstawowy + Obciążenia Eurokod PN-EN. Jest on przeznaczony jest do obliczeń statycznych i wymiarowania żelbetowych belek ciągłych.
Konstruktor jest modułowym systemem wspomagającym pracę projektanta konstrukcji.
Program obecny na rynku od 2000 r., systematycznie modyfikowany oraz poszerzany o coraz to nowe moduły, stał się najczęściej wykorzystywanym programem komputerowym przez polskich konstruktorów budowlanych.
Główny moduł programu Konstruktor przeznaczony jest do zarządzania projektami, nadzoru nad ich strukturą oraz archiwizacji wykonanych obliczeń. Dodatkowo odpowiada on za przekazywanie danych i wyników między poszczególnymi elementami systemu. W skład programu wchodzą elementy do przeglądania i drukowania wyników obliczeń z poszczególnych modułów systemu. Program wyposażono w funkcje optymalizacji wydruku oraz narzędzia przeszukiwania w postaci "drzewa projektu". Integralnym elementem programu jest moduł Obciążenia przeznaczony do budowania tabelarycznych zestawień obciążeń z wykorzystaniem podstawowych norm obciążeniowych (wiatr, śnieg, obciążenia stałe i zmienne). Moduł ten pozwala na wykorzystanie wyników zestawień w innych programach obliczeniowych systemu.

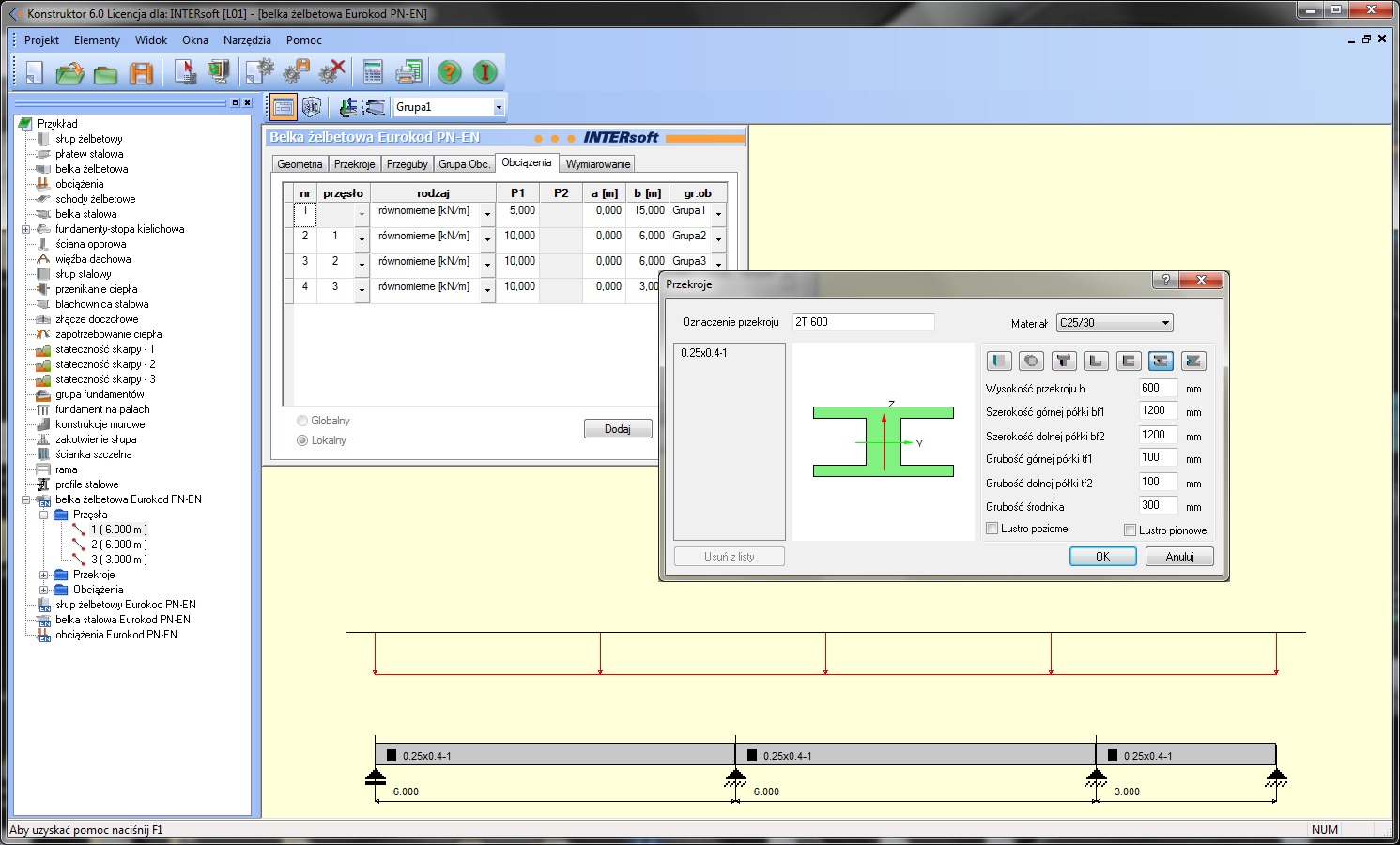

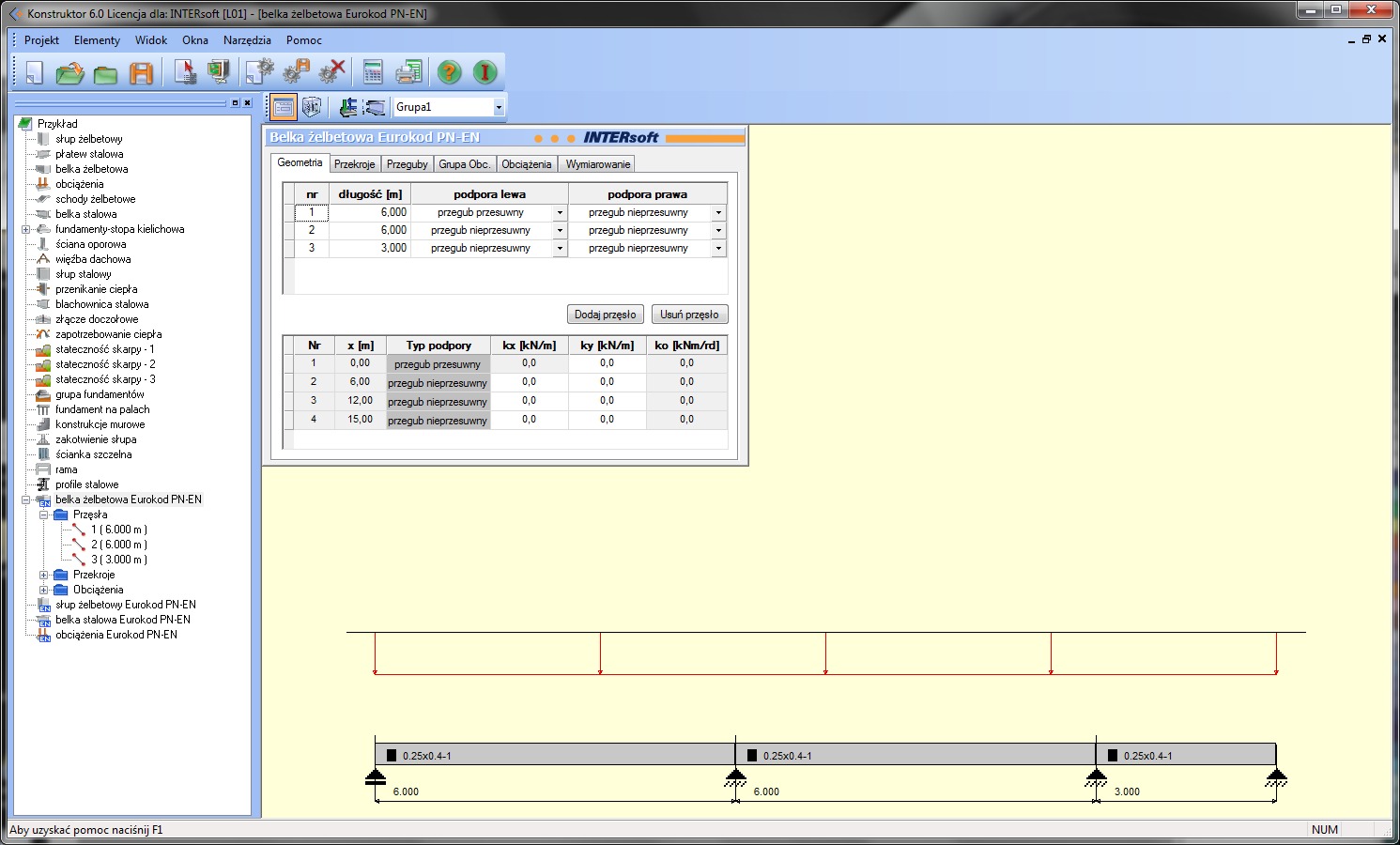

Moduł Belka żelbetowa Eurokod PN-EN przeznaczony jest do obliczeń statycznych i wymiarowania żelbetowych belek ciągłych. Moduł może prowadzić obliczenia statyczne samodzielnie i niezależnie lub przejmować wyniki obliczeń z modułu Rama 2D w celu przeprowadzenia dalszego wymiarowania elementów. Moduł oblicza siły przekrojowe w belce, wykorzystując model metody przemieszczeń w ujęciu macierzowym.
W wyniku analizy statycznej otrzymujemy obwiednie sił przekrojowych (momentów i sił tnących) uwzględniającą pełną kombinatorykę dla wszystkich grup obciążeń (z relacjami typu wykluczenie lub występowanie łącznie).
Algorytm wymiarowania belek wykonany został w oparciu o normę PN-EN 1992-1-1 Eurokod 2: wrzesień 2008 „Projektowanie konstrukcji z betonu”.

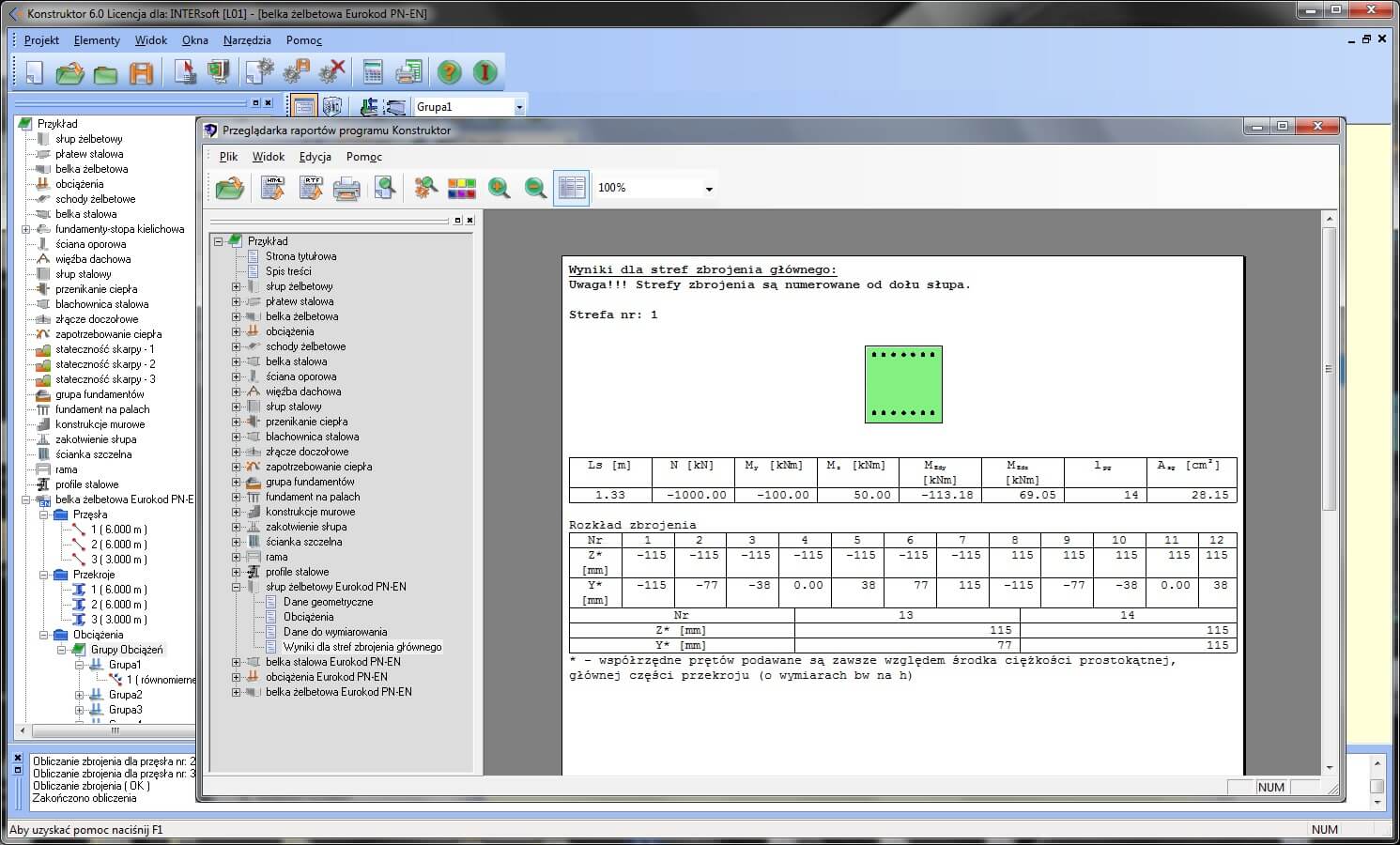

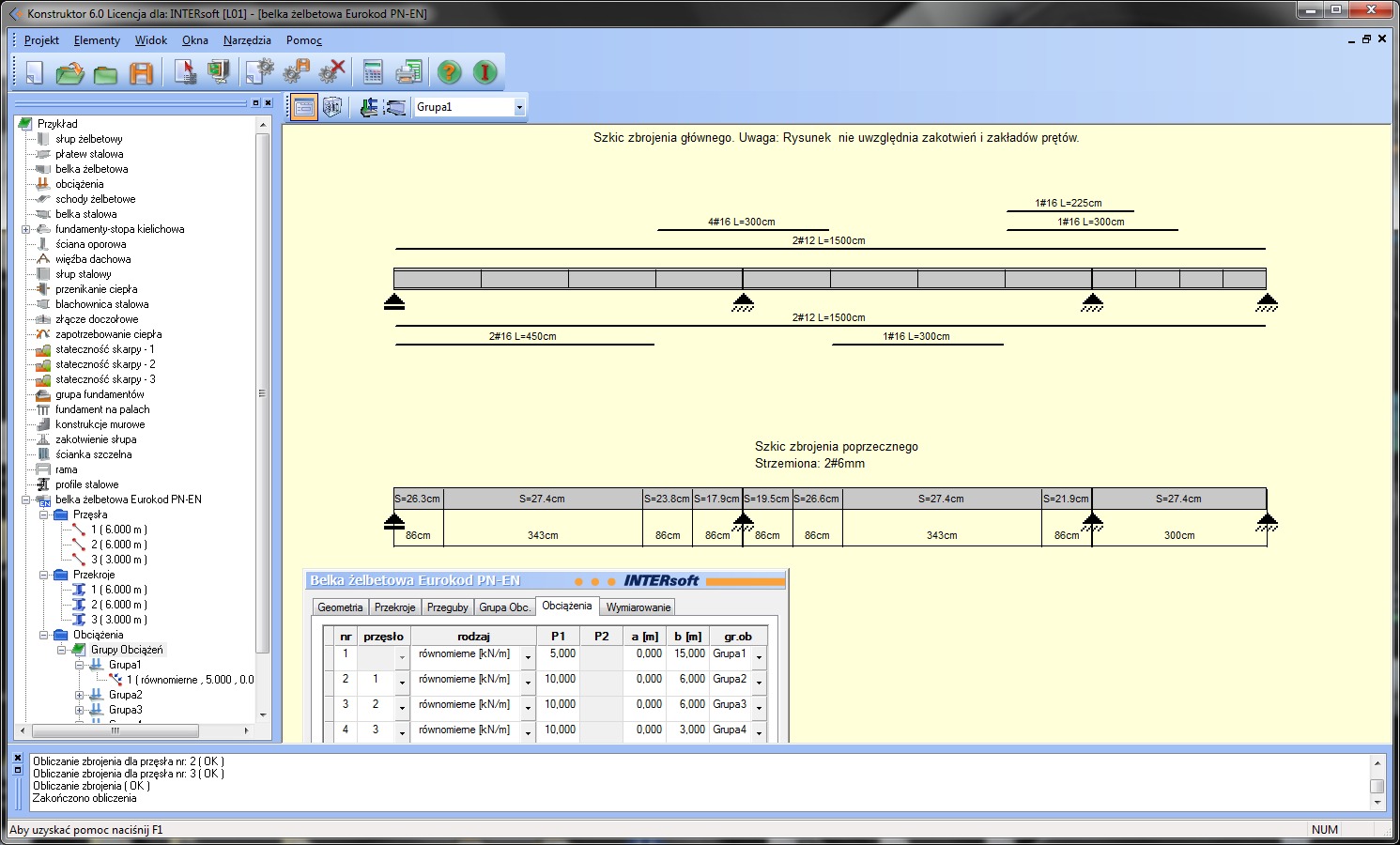

Wymiarowanie zbrojenia wykonano z uwzględnieniem następujących stanów granicznych i warunków użytkowych:
dla zbrojenia na zginanie,
stan graniczny nośności z uwagi na obwiednię momentów gnących,
stan graniczny użytkowania z uwagi na dopuszczalną szerokość rozwarcia rys prostopadłych do osi elementu (opcjonalnie),
warunków konstrukcyjnych uwzględniających minimalną wielkość zbrojenia w przekroju,
dla zbrojenia na ścinanie,
stan graniczny nośności z uwagi na obwiednię sił tnących,
warunków konstrukcyjnych uwzględniających rozstaw strzemion oraz minimalny stopień zbrojenia strzemionami.
Dodatkowo określane jest ugięcie poszczególnych przęseł belki w stanie zarysowanym dla wybranego przez użytkownika schematu statycznego.
UWAGA:Produkt nie jest objęty systemem rabatowym!
ZOBACZ JAK PRACUJE SIĘ Z PROGRAMEM, WIĘCEJ FILMÓW ZNAJDZIESZ W NASZYM KANALE YouTube.
Program jest częścią modułowego systemu Konstruktor, w którego skład wchodzą 34 moduły z zakresu projektowania konstrukcji stalowych, żelbetowych i drewnianych oraz fizyki budowli, wraz ze szkicami DXF.
Modułowość systemu pozwala na stopniowe i elastyczne rozbudowywanie oprogramowania zgodnie z potrzebami projektanta i bez ponoszenia niepotrzebnych kosztów.
Możliwa jest wymiana danych pomiędzy modułami.
Program posiada szerokie wsparcie techniczne i obszerny podręcznik użytkownika.
Konstruktor jest obecny na rynku od ponad 20 lat, stając się w tym okresie programem docenionym przez tysiące inżynierów budownictwa licznymi pozytywnymi opiniami oraz nagrodami.
