INTERsoft ArCADia ELEKTRYKA

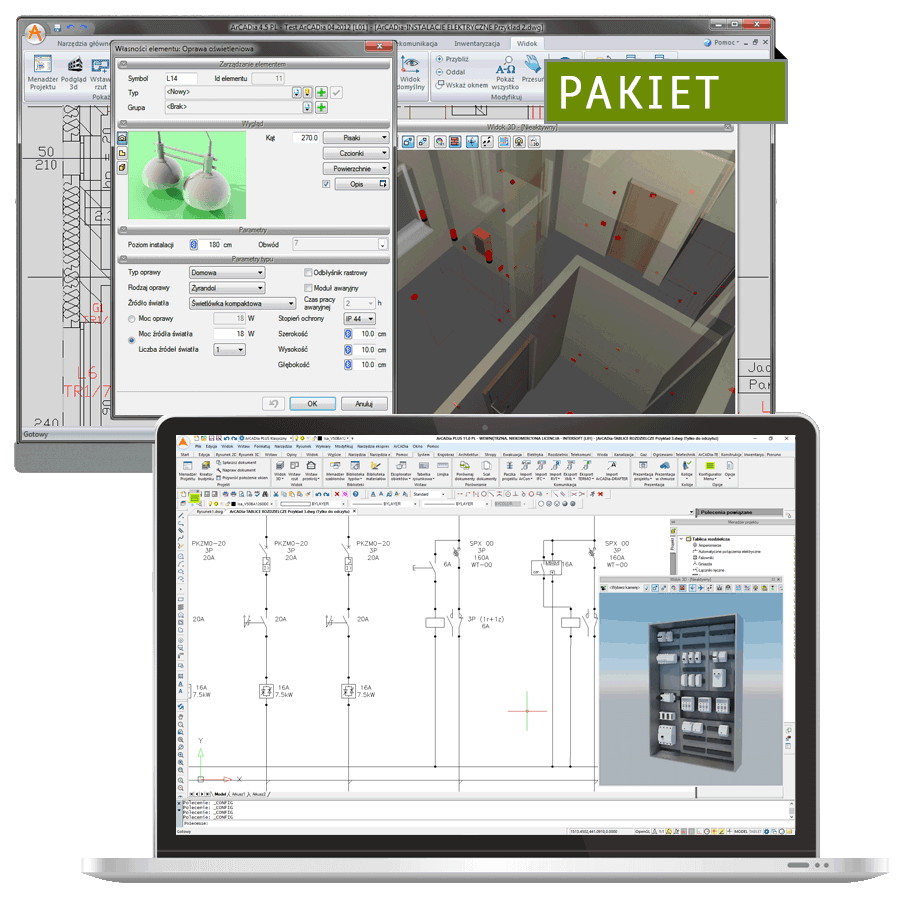

Jest to pakiet programów CAD / CAE do projektowania instalacji elektrycznych w budynkach. Pakiet składa się z programów systemu ArCADia, jego głównym elementem jest edytor graficzny ArCADia BIM 12 rozbudowany o moduły branżowe.

• ArCADia BIM 12

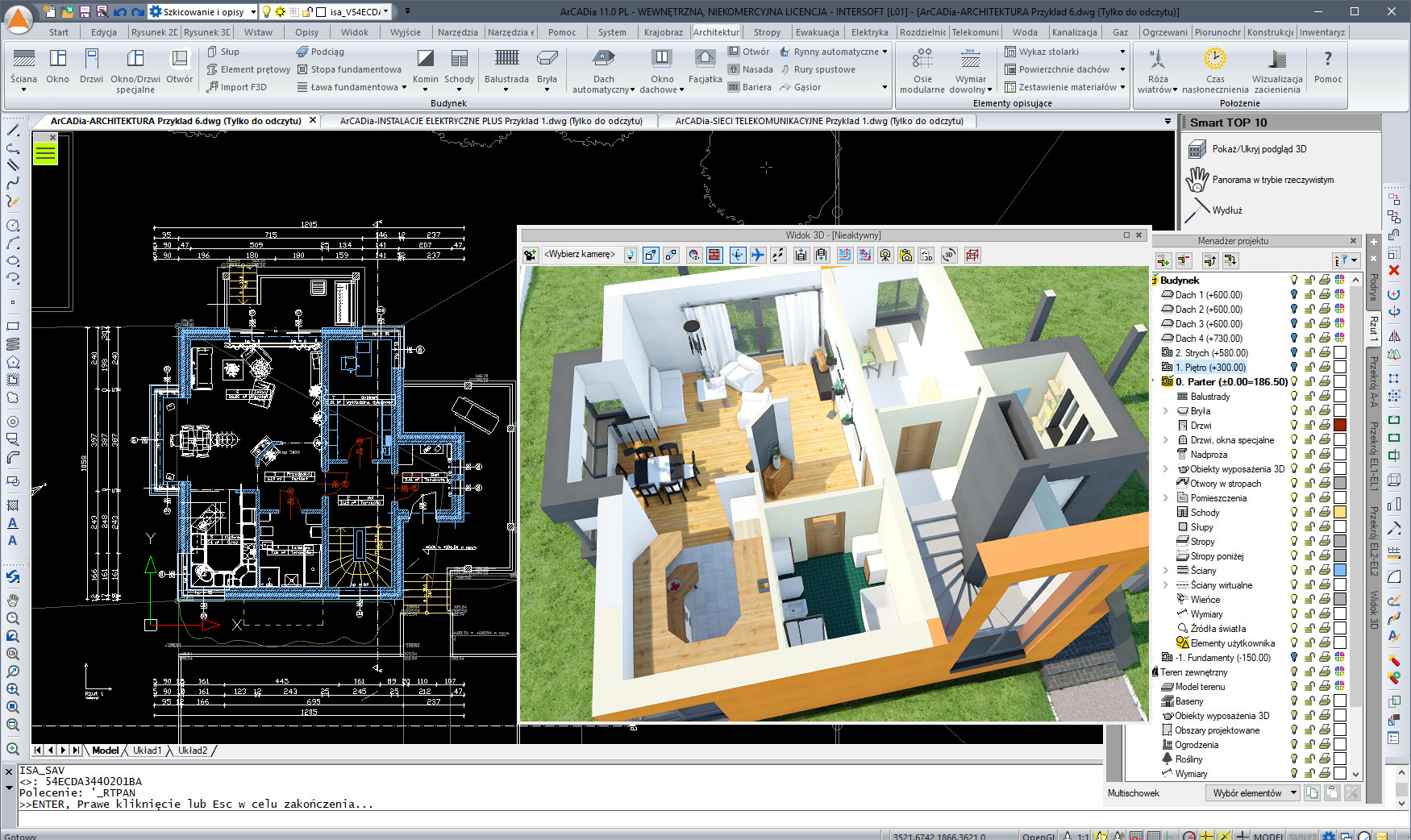

  Jest fundamentem systemu ArCADia, podstawowym edytorem graficznym systemu wspomagającym projektowanie 2D i 3D. Bazuje on na programie IntelliCAD, tworzonym przez konsorcjum ITC (IntelliCAD Technology Consortium). ArCADia 11 jest więc oprogramowaniem opartym o znaną i rozwijaną od wielu lat platformę CAD, która gwarantuje pełną zgodność z formatem DWG. Jednocześnie jest pierwszym polskim oprogramowaniem dla branży budowlanej pozwalającym projektantowi pracować zgodnie z założeniami technologii BIM [Building Information Modeling]. ArCADia BIM 11 to innowacyjne oprogramowanie, w którym zastosowano wiele rozwiązań zdecydowanie przyspieszających prace projektowe dla szeroko rozumianej branży budowlanej.

• ArCADia-INSTALACJE ELEKTRYCZNE 2

  Program pozwala na wykonanie dokumentacji w formacie DWG z zakresu projektowania wewnętrznych instalacji elektroenergetycznych niskiego napięcia w budynkach. Użytkownik z programem ArCADia-INSTALACJE ELEKTRYCZNE uzyskuje dostęp do rozbudowanej bazy elementów elektrycznych instalacji budowlanych i aparatów elektrycznych co umożliwia mu szybkie i sprawne wykonanie rysunku technicznego instalacji elektrycznej i oświetleniowej. Moduł wykonuje również niezbędne obliczenia do sprawdzenia poprawności projektowanej instalacji, generuje również raporty i zestawienia użytych w instalacji materiałów i aparatów elektrycznych.

• ArCADia-INSTALACJE ELEKTRYCZNE PLUS 2

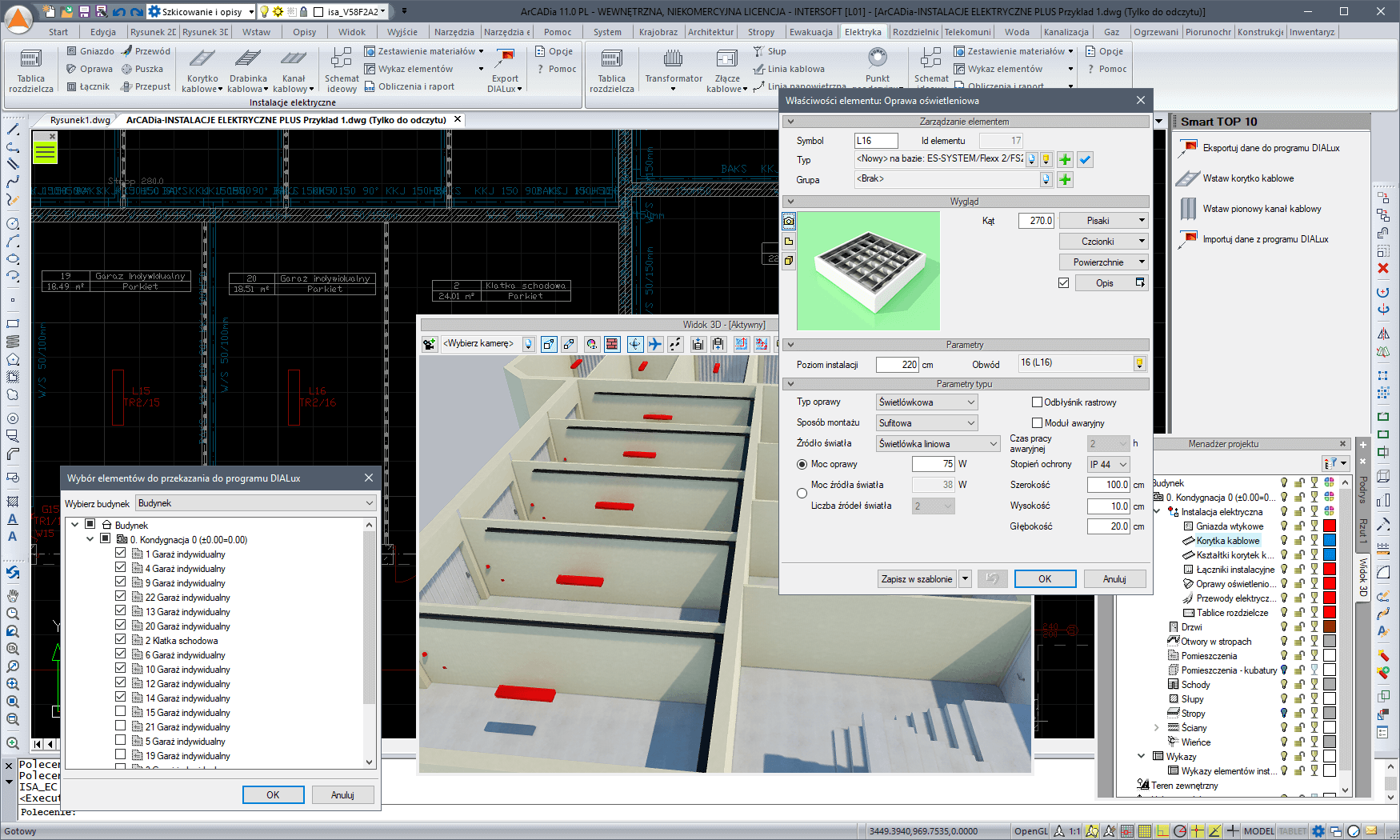

  Rozszerzenie programu ArCADia-INSTALACJE ELEKTRYCZNE, które służy do projektowania koryt, drabinek i kanałów kablowych. Umożliwia także komunikację z programem DIALux, który wykorzystywany jest do projektowania opraw oświetleniowych.

• ArCADia-INSTALACJE ODGROMOWE

  Moduł branżowy, który pozwala na stworzenie projektu instalacji zabezpieczającej budynek przed wyładowaniami atmosferycznymi. Projekt może obejmować zarówno zabezpieczenie budynku jednorodzinnego, jak i stworzenie pełnej instalacji odgromowej w budynkach wielorodzinnych czy użyteczności publicznej.

• ArCADia-TABLICE ROZDZIELCZE 2

  Użytkownik korzystający z programu ma możliwość szybkiego stworzenia schematu projektowanej rozdzielnicy bądź dowolnego schematu elektrycznego oraz przeprowadzenia podstawowych obliczeń technicznych. Użytkownik ma do dyspozycji bazę symboli aparatów elektrycznych wykorzystywanych przy projektowaniu, z możliwością ich edycji i nadawania im parametrów technicznych. Prócz możliwości sprawnego wykonania schematu rozdzielnicy program umożliwia automatyczne stworzenia schematu tablicy rozdzielczej zaprojektowanej za pomocą nakładki ArCADia-INSTALACJE ELEKTRYCZNE. Połączenie algorytmów automatyzacji tworzenia schematów elektrycznych wykorzystanych w aplikacji wraz z bazą symboli aparatury elektrycznej oraz przeprowadzanie podstawowych obliczeń daje perfekcyjne narzędzie do tworzenia schematów elektrycznych.

• ArCADia-IFC RVT 2

  Moduł jest odpowiedzialny za import/eksport modeli w formacie IFC dający pełne wsparcie dla importu i eksportu brył i modeli z innych programów klasy BIM takich jak Revit czy Allplan. Program pozwala na wczytanie modelu w formacie IFC, wraz ze wszystkimi danymi każdego obiektu tworzącego budynek. Elementy nie są przekształcane w obiekty systemu, dzięki czemu, wczytywane są wszystkie pliki niezależnie od struktury modelu, który nie musi już być analogiczny do struktury budynku istniejącego w systemie ArCADia. Do projektu można zaczytać dowolną ilość plików IFC, które mogą współistnieć z modelami systemu ArCADia. Modele są niezależne, a mimo to przenosząc wszystkie dane o obiektach podlegają sprawdzeniu projektów opcjami kolizji i odnalezieniu np. przecięć między elementami konstrukcji i różnych instalacji, niezależnie od tego, czy są one zaimportowane jako model IFC, czy stworzone przy pomocy funkcjonalności systemu ArCADia.
