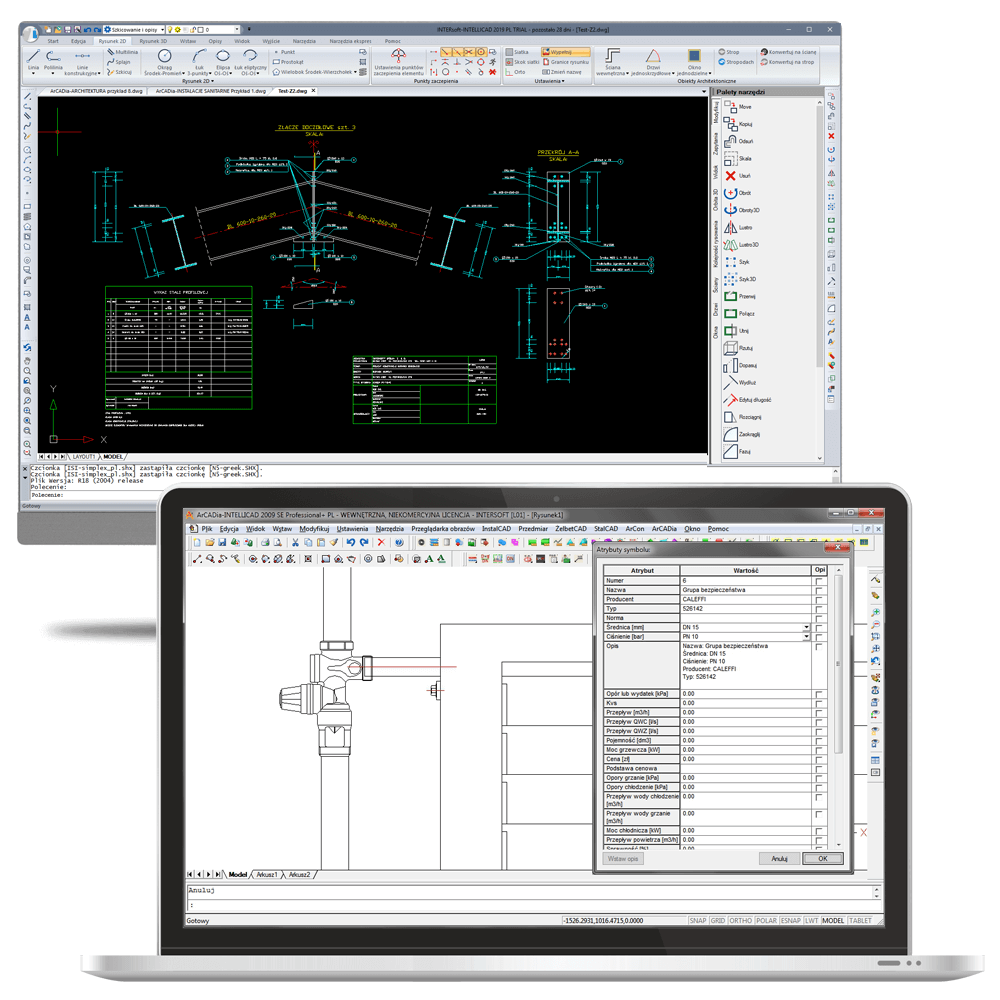

InstalCAD jest nakładką dla programu INTERsoft-INTELLICAD (w wersji 32-bit) wspomagającą rysowanie schematów, rzutów, rozwinięć i aksonometrii instalacji sanitarnych. Przeznaczony jest do tworzenia instalacji gazowych, centralnego ogrzewania, wodno-kanalizacyjnych i parowych.
Dzięki bogatej bazie armatury, urządzeń i rurociągów jest przydatnym narzędziem dla każdego projektanta. W celu przyspieszenia prac projektowych InstalCAD posiada inteligentne połączenie z programem do kosztorysowania Ceninwest. Pozwala to na jednoczesne tworzenie projektu technicznego i kosztorysu. Każdy wstawiany element ma przypisane parametry techniczne, a także generator ceny RMS. Dzięki temu w szybki sposób można stworzyć dokumentację zarówno dla elektryka, jak i kosztorysanta.
Możliwości nakładki InstalCAD
Około 1000 symboli według norm PN, PN-EN i DIN.
Program doboru grzejników z bazą około 7000 grzejników dwóch najpopularniejszych firm: PURMO i VNH.
Około 1500 wybranych produktów firm: BARTOSZ, DAIKIN, EUROHEAT, FLOWAIR, GAZOMET, HOVAL, KLIMOSZ, REFLEX i UNIWERSAL.
Baza rurociągów stalowych, miedzianych i z tworzyw sztucznych.
Moduł do tworzenia własnych bibliotek.
Multilinia pozwalająca rysować kilka rurociągów na raz.
Tworzenie zestawień na rysunku, jak i w formacie RTF.
Szybkie rysowanie aksonometryczne.
Wyciąganie średnic rurociągów.
Generator ceny.
Wyciąganie parametrów elektrycznych z rysunku.
Intuicyjna obsługa.
Prostota i szybkość.
Automatyczne tworzenie kosztorysu na podstawie rysunku.
Wbudowany program kosztorysujący Ceninwest.
Możliwość importu i eksportu kosztorysu do pliku ATH (zgodnego z programem Norma Pro).

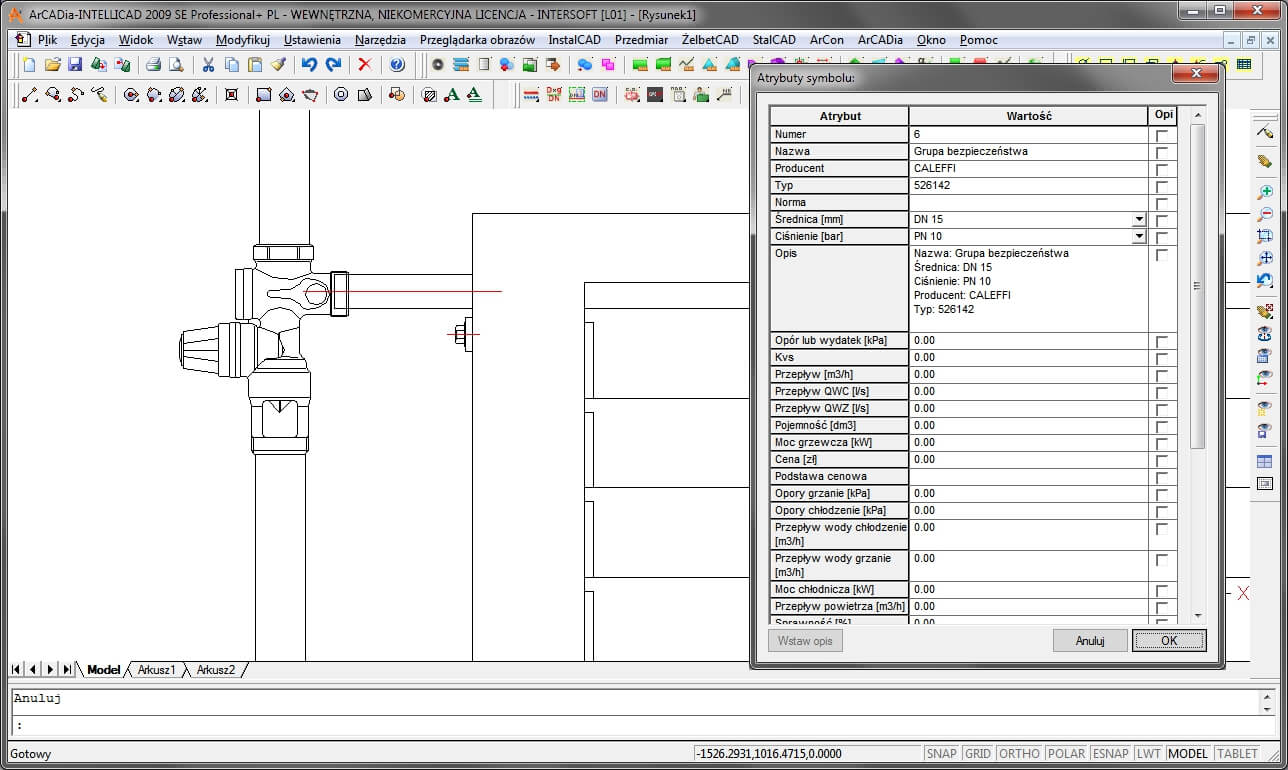

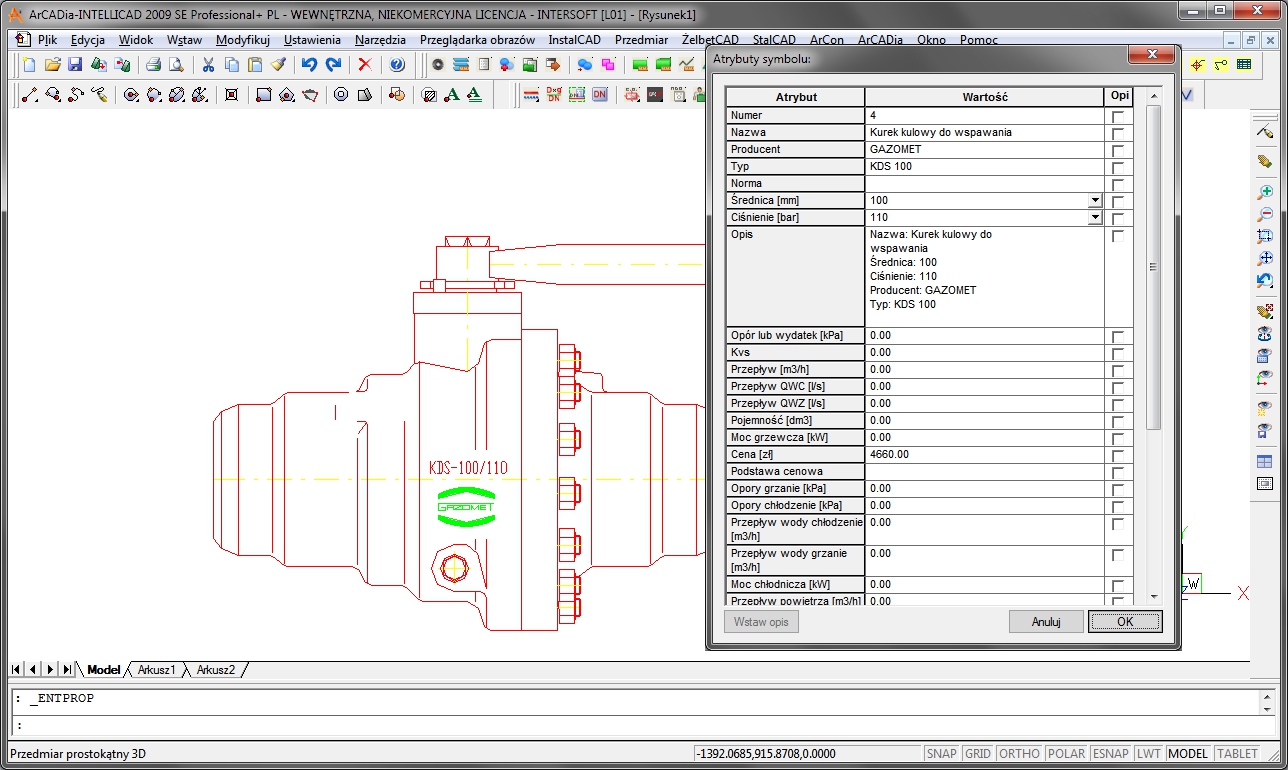

BIBLIOTEKA SYMBOLI NORMOWYCH
Użytkownik w łatwy sposób może wprowadzić na rysunek jedno z 1000 oznaczeń normowych (według PN, PN-EN i DIN). Wprowadzony symbol, oprócz danych dotyczących numeru normy, numeru w specyfikacji technicznej, średnicy, typu i producenta, może mieć dopisane własności charakteryzujące jego parametry hydrauliczne, elektryczne, akustyczne, pojemnościowe, wagowe, a także cenowe, z uwzględnieniem składników RMS.

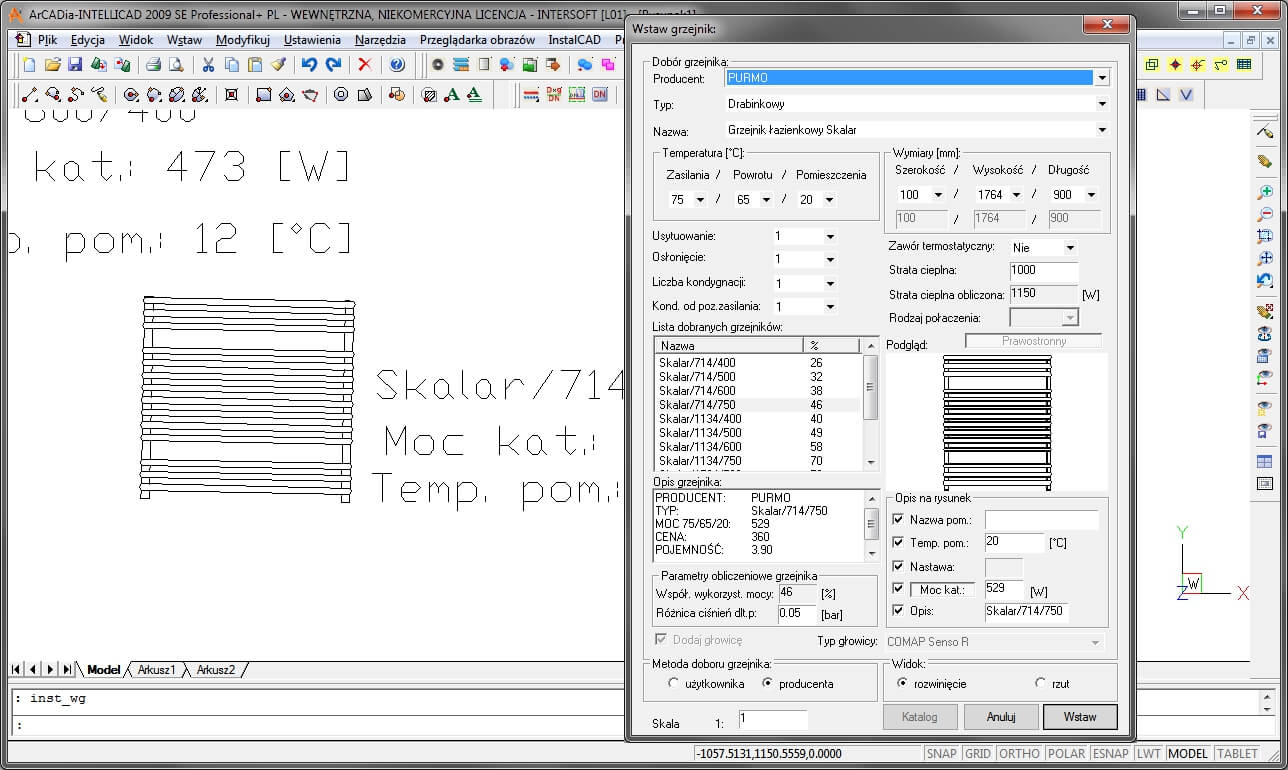

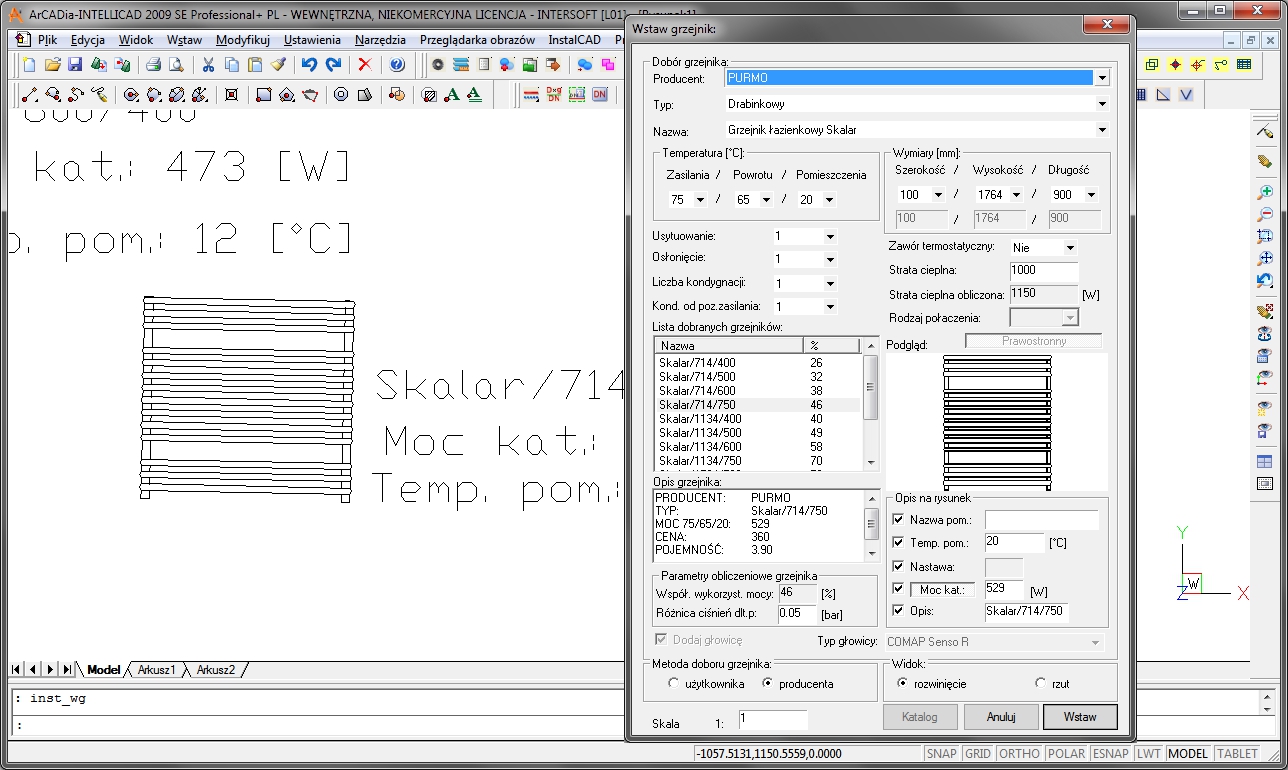

DOBÓR GRZEJNIKÓW
W module tym użytkownik może w szybki sposób dobrać i wstawić do rysunku grzejnik, podając jedynie stratę ciepła w danym pomieszczeniu. Program dysponuje bazą około 7000 grzejników firm PURMO i VNH.
GENERATOR ZESTAWIEŃ
Po wykonaniu projektu w programie InstalCAD użytkownik w szybki sposób może wygenerować zestawienie elementów, które można umieścić na rysunku albo zapisać w formacie RTF.

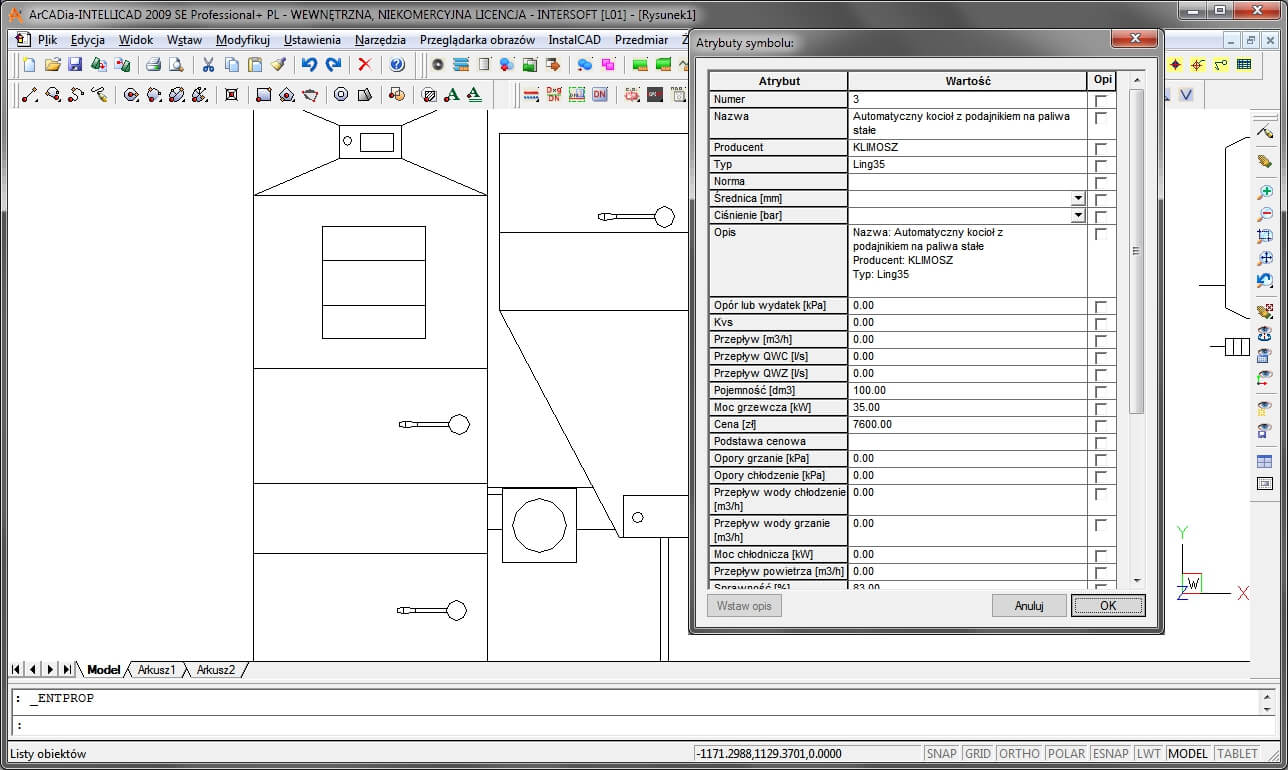

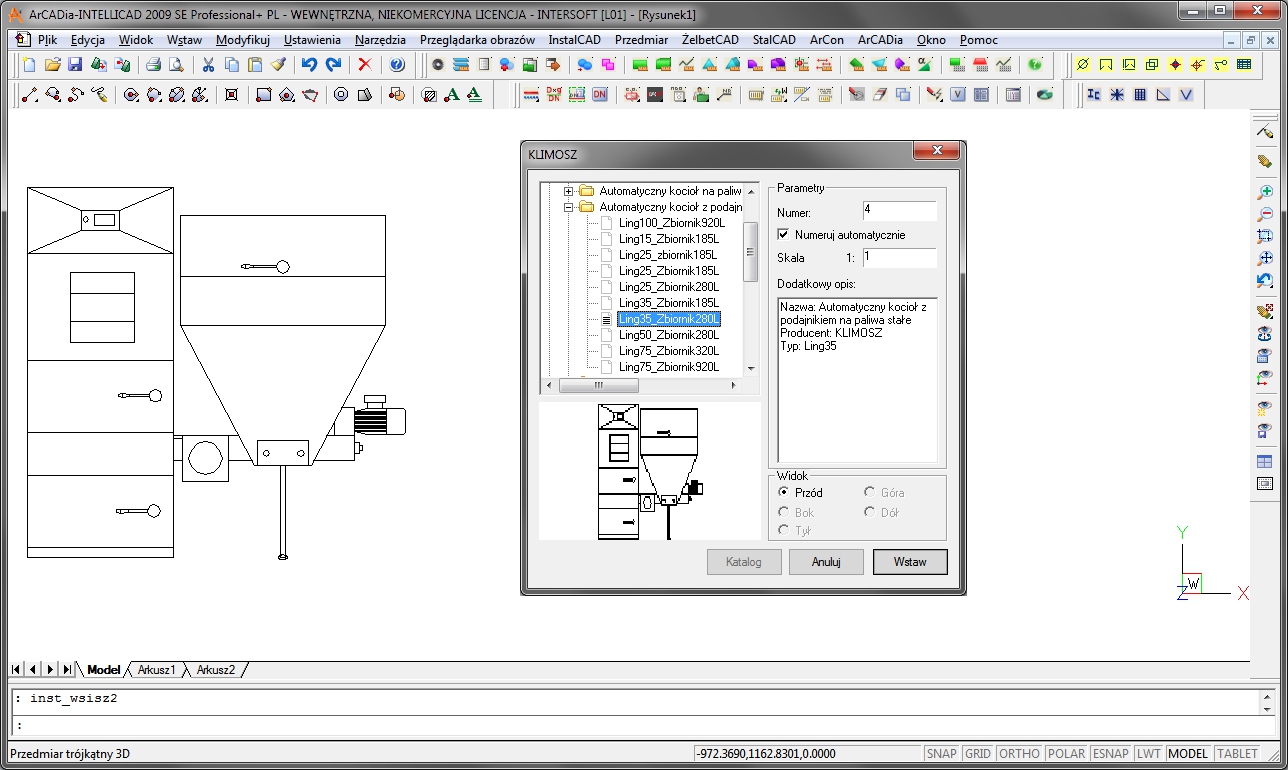

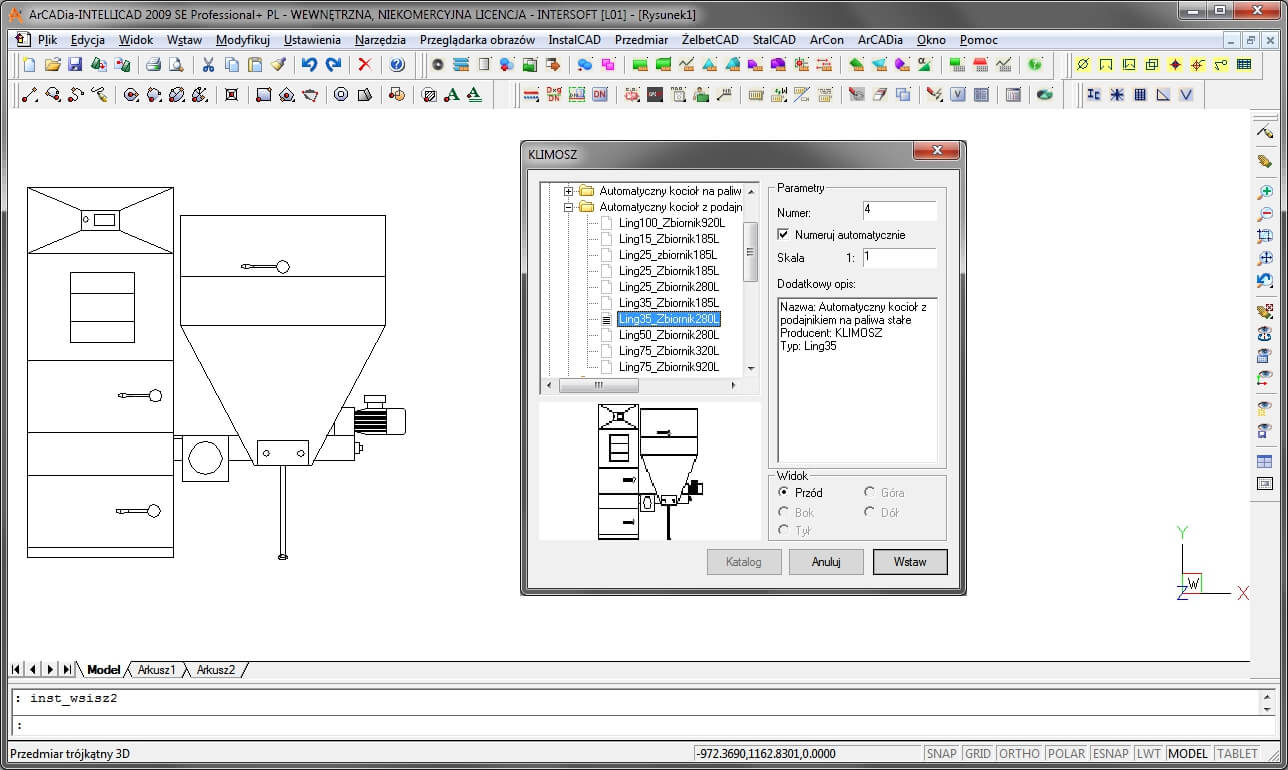

BIBLIOTEKI URZĄDZEŃ PRODUCENTÓW
W programie mamy do wyboru około 1500 urządzeń stosowanych w instalacjach, z podziałem na producentów: BARTOSZ, DAIKIN, EUROHEAT, FLOWAIR, GAZOMET, HOVAL, KLIMOSZ, REFLEX i UNIWERSAL.
Użytkownik może wstawić wybrany obiekt w kilku widokach: przód, tył, góra, dół, bok. Dodatkowo może obejrzeć karty katalogowe urządzeń w formacie PDF. Większość z dostępnych w bibliotece urządzeń ma przypisane parametry, o których była mowa powyżej. Dzięki temu użytkownik w łatwy sposób może sprawdzić parametry wcześniej wstawionego urządzenia, bez konieczności korzystania z licznych katalogów.
BIBLIOTEKI RUROCIĄGÓW
Moduł zawiera bogatą bazę typoszeregów rurociągów ze stali, miedzi, kamionki, żeliwa, PVC, PE, PB i PP, zarówno według wybranych producentów, jak i norm. Podobnie jak w przypadku symboli, wstawiany przewód ma przypisane parametry, w każdej chwili pozwalające go edytować, jak i wstawiać w postaci opisu na rysunek. Wszystkie rurociągi mogą być rysowane z automatycznym opisem średnic na dwa sposoby: według średnicy nominalnej DN lub ze średnicą z podaną grubością ścianki.
INTELIGENTNE POŁĄCZENIE Z PROGRAMEM DO KOSZTORYSOWANIA
InstalCAD ma wbudowany program do tworzenia kosztorysów Ceninwest. Użytkownik może w prosty
sposób stworzyć kosztorys z zaprojektowanej instalacji, a następnie zmodyfikować wybrane elementy według baz cenowych (Orgbud, Bistyp, Sekocenbud).
INNE PRZYDATNE FUNKCJE
Możliwość tworzenia własnych bibliotek symboli z funkcjonalnością symboli normowych i producenckich (możliwość przecinania linii na kilka sposobów i przypisywania parametrów).
Funkcja podmiany wstawionych typoszeregów rurociągów na inne (przydatna przy porównywaniu
kosztów instalacji).
Wyciąganie z wstawionych elementów informacji o parametrach elektrycznych w postaci opisu na rysunku albo do pliku w formacie RTF.
Wyciąganie opisów średnic rurociągów na dowolnym etapie rysowania.
Zliczanie objętości instalacji.
Rysowanie wybranych elementów według rzeczywistych wymiarów.
