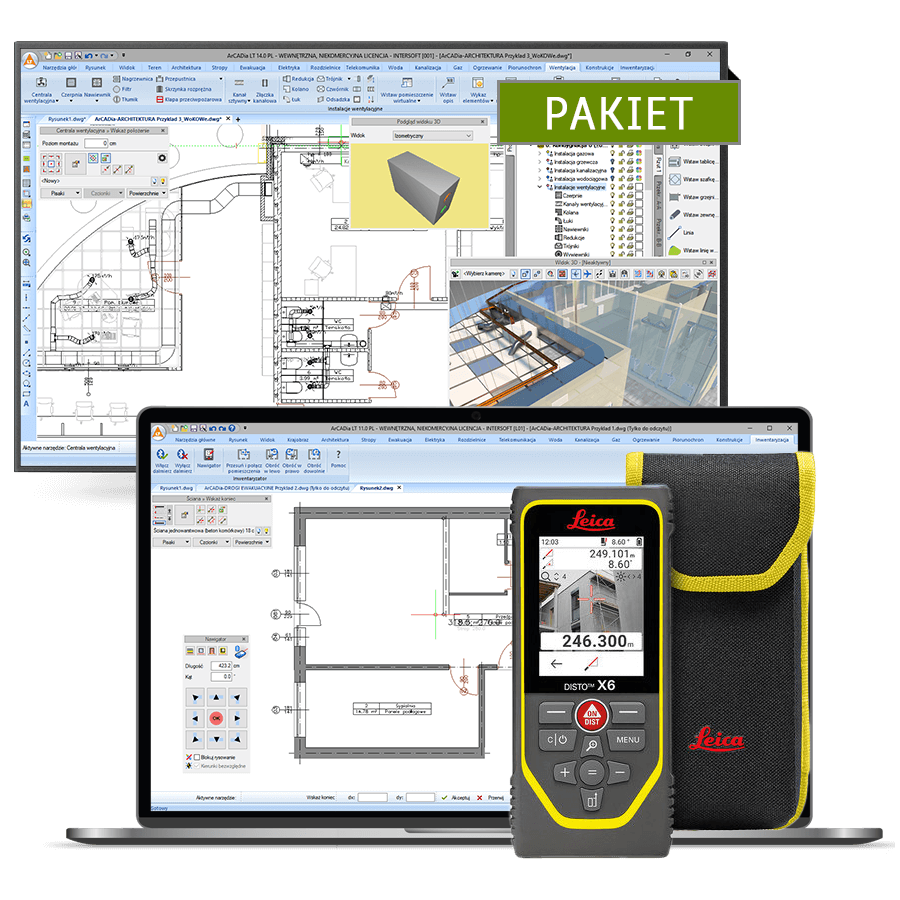

Pakiet składa się z dalmierza Leica DISTO™ X6 oraz programu ArCADia LT 15 i ArCADia-INWENTARYZATOR. Jest to pakiet oprogramowania CAD skierowany do inwentaryzatorów. Firma ArCADiasoft stworzyła innowacyjny produkt, jedyny polski system BIM który pozawala projektantowi w trakcie wykonywania tradycyjnego rysunku .DWG tworzyć cyfrowy model budynku. Połączenie dalmierza wyposażonego w komunikację Bluetooth® z naszym oprogramowaniem CAD/BIM pozwala na wykonywanie rysunku na podstawie wymiarów które rejestruje dalmierz w efekcie użytkownik szybko otrzymuje rysunek .DWG oraz model budynku w 3D. Kupując dalmierz w pakiecie, klient ma możliwość rozbudowy systemu oprogramowania o dalsze moduły branżowe z którymi dalmierz również współpracuje.
ArCADia BIM LT to funkcjonalny, łatwy w obsłudze i intuicyjny program CAD, umożliwiający tworzenie dokumentacji 2D i zapis plików w formacie DWG 2013. Aplikacja ta jest podstawowym narzędziem graficznym dla szeroko rozumianej branży budowlanej.
ArCADia-INWENTARYZATOR wspomaga tworzenie dokumentacji technicznej rzutów i przekrojów inwentaryzowanych budynków bezpośrednio podczas obmiaru. Program umożliwia bezprzewodowe pobieranie danych z elektronicznych urządzeń pomiarowych poprzez urządzenie Bluetooth® i wstawianie ich bezpośrednio do systemu ArCADia BIM.

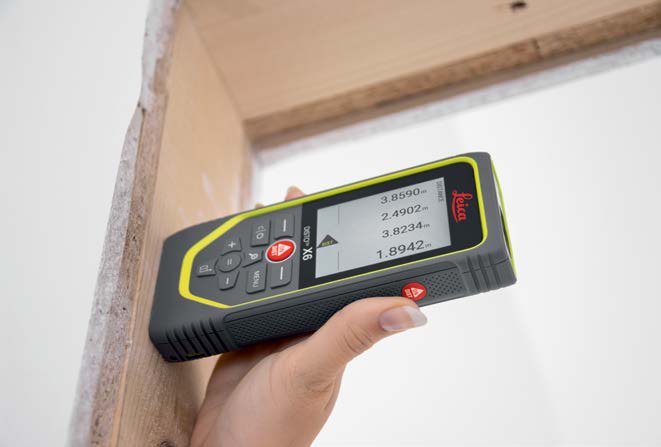

Leica DISTO™ X6 to urządzenie pomiarowe najnowszej generacji przygotowane do pomiarów P2P. Leica DISTO™ X6 daje gwarancję niezawodnych pomiarów również w ekstremalnych warunkach otoczenia z racji swojej bardzo odpornej obudowy. Leica Geosystems bazując na swoim ogromnym doświadczeniu stworzyła ten bardzo zaawansowany dalmierz do pomiarów P2P dzięki czemu możliwe są pomiary 2D oraz 3D z dowolnego miejsca. Wbudowana kamera ułatwia pomiary w otwartym terenie a nowy jasny ekran IPS z dotykowym interfejsem usprawnia celowanie.
Kamera z 4 krotnym powiększeniem ułatwiająca celowanie, z zapisem zdjęć w dalmierzu.
Możliwość wykonywania pomiarów P2P oraz pomiarów 3D.
4000 pomiarów na 1 ładowaniu.
Zapis do 1000 plików CAD w pamięci urządzenia, obsługa formatu DXF, CSV.
Funkcja Smart Room, która w połączeniu z bezpłatną aplikacją Leica Disto Plan pozwala na szybkie wykonywanie szkiców.
Funkcje do pomiarów powierzchni, kubatury czy wysokości budynków.
Funkcje pomiaru powierzchni trójkąta, przydatna podczas pomiarów powierzchni o nieregularnych kształtach.
Wzmocniona obudowa gwarantująca ochronę IP65.
Dokładność rzędu +/- 1 mm.
Zasięg 250 metrów.
Port USB-C do ładowania i transferu danych.
Certyfikat ISO 16331-1, potwierdzający precyzyjną dokładność i zasięg.
Funkcja Bluetooth® 5 do przesyłania danych do aplikacji na system iOS, Android i Windows.
Automatyczna stopka do pomiarów od krawędzi i naroży.
Bezpłatna aplikacja Leica Disto Plan na iOS oraz Android.
Akcesoria znajdujące się w zestawie
Futerał na dalmierz
Możliwości programu ArCADia BIM LT 14

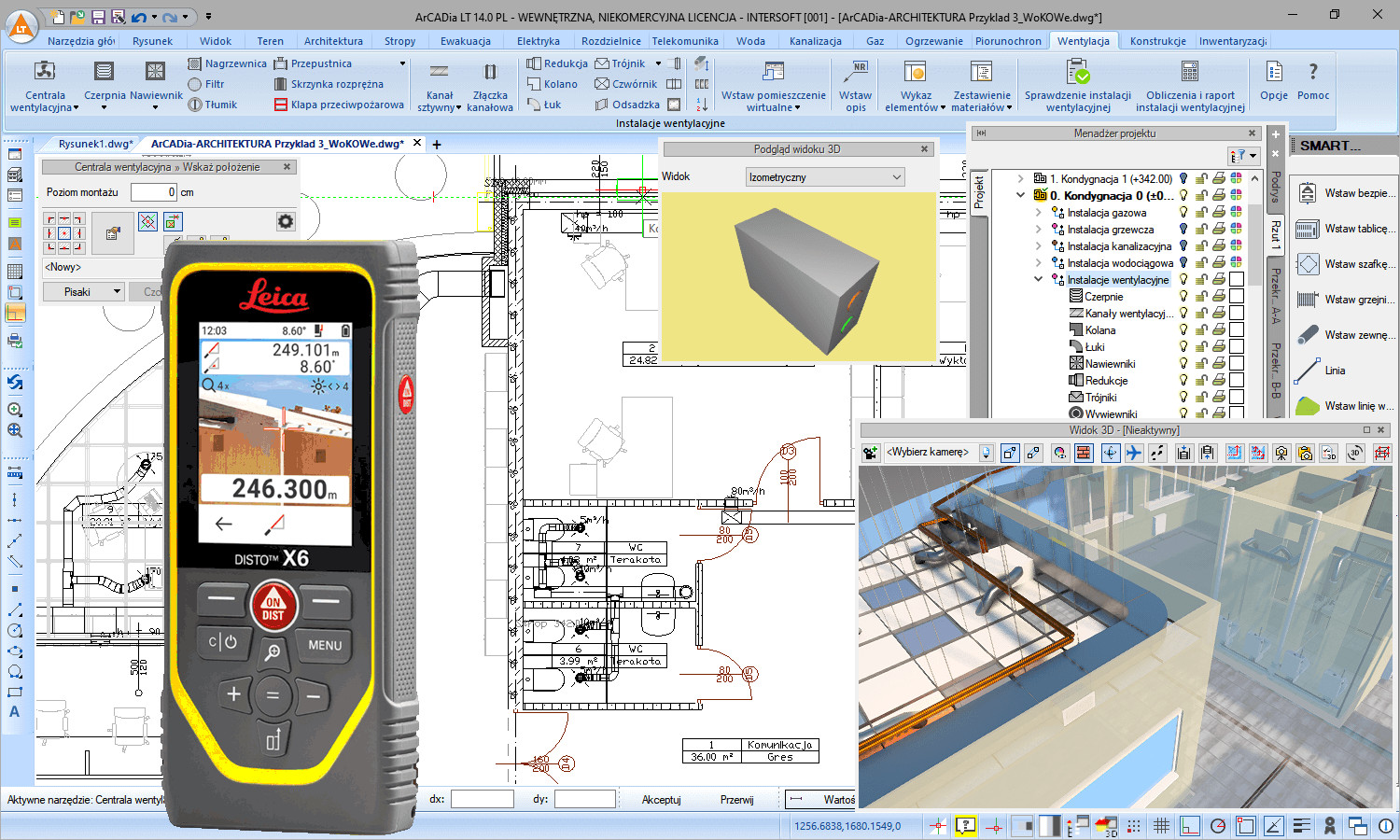

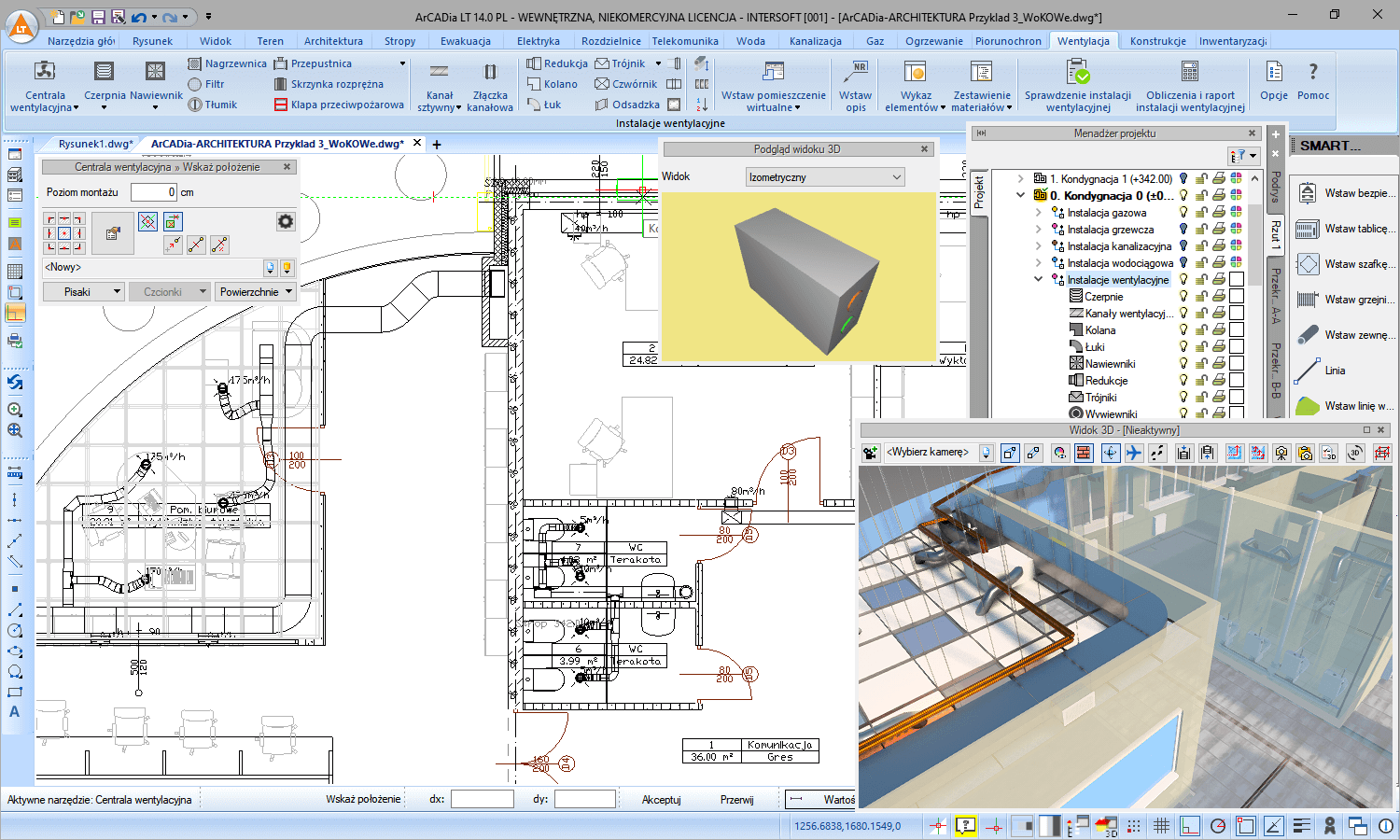

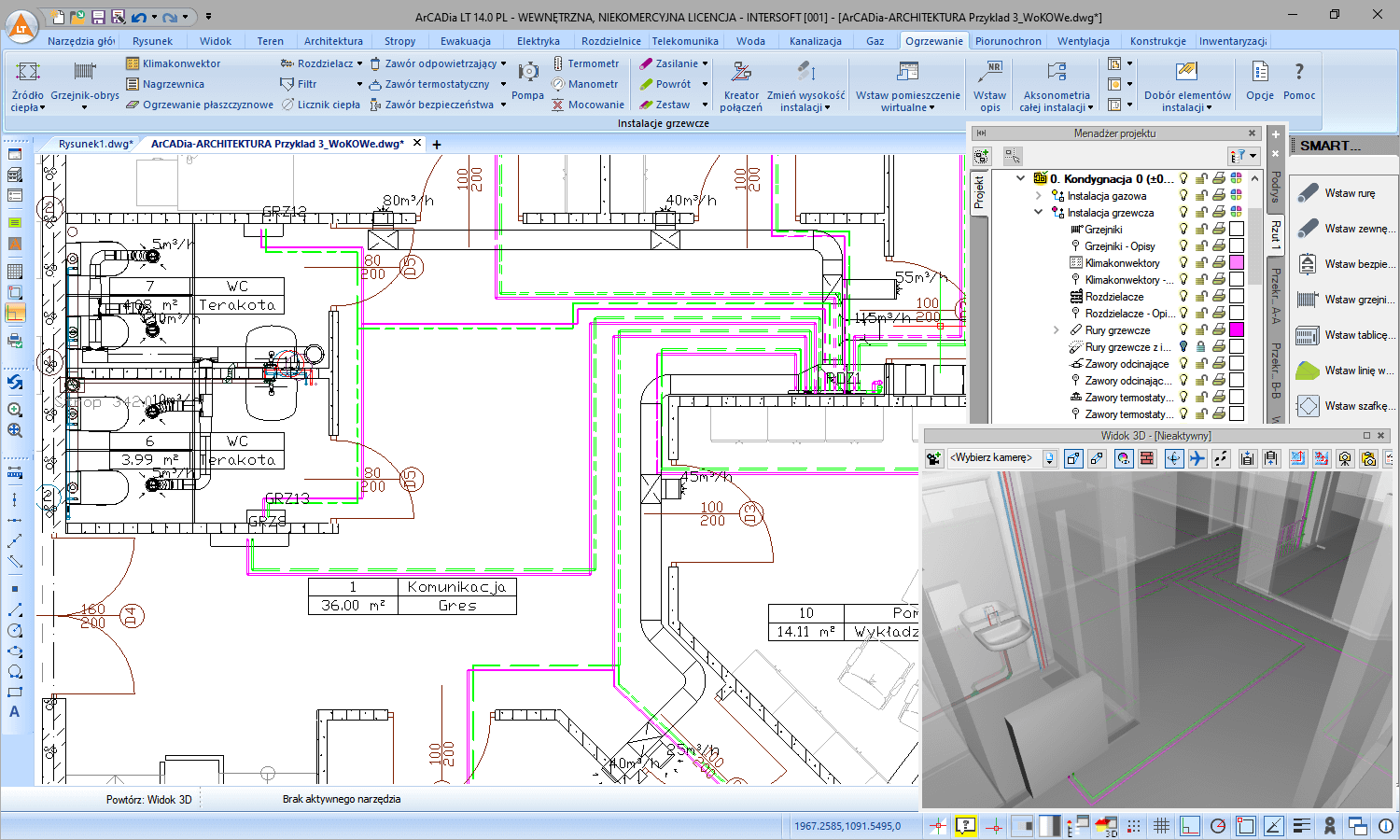

ArCADia BIM LT jest modułem głównym systemu ArCADia. Moduł ten składa się z podstawowych narzędzi systemu, funkcji tworzących model architektoniczny i konstrukcyjny, funkcji rysujących instalacje wewnętrzne oraz uproszczonego silnika rysującego CAD.
Współpraca ArCADia BIM LT z bezpłatną aplikacją mobilną ArCADia-DRAFTER.
W pracy inwentaryzatora bardzo istotna jest mobilność. Dzięki nowej bezpłatnej aplikacji ArCADia-DRAFTER możliwe jest łatwe przenoszenie danych z dalmierza do smartfona w miejscu pomiaru a następnie w biurze i eksport do programu komputerowego. ArCADia BIM 14 we wszystkich wersjach posiada funkcjonalność importu obmiarowanego rzutu z mobilnej aplikacji ArCADia-DRAFTER. Pozwala ona na narysowanie obrysu pomieszczenia lub kondygnacji wskazując kolejne narożniki ścian lub przy pomocy danych przejętych z dalmierza poprzez Bluetooth®. Stworzone projekty przechowywane są w aplikacji na smartfonie lub można je wyeksportować do programu ArCADia 14.
Możliwości programu ArCADia-DRAFTER.
Definiowanie podstawowych elementów (ścian, okien i drzwi) z możliwością zapisania ich do biblioteki.
Wprowadzanie rzutu przez rysowanie kolejnych elementów wskazując lub podając długości.
Możliwość połączenia z dalmierzami poprzez technologię Bluetooth®.

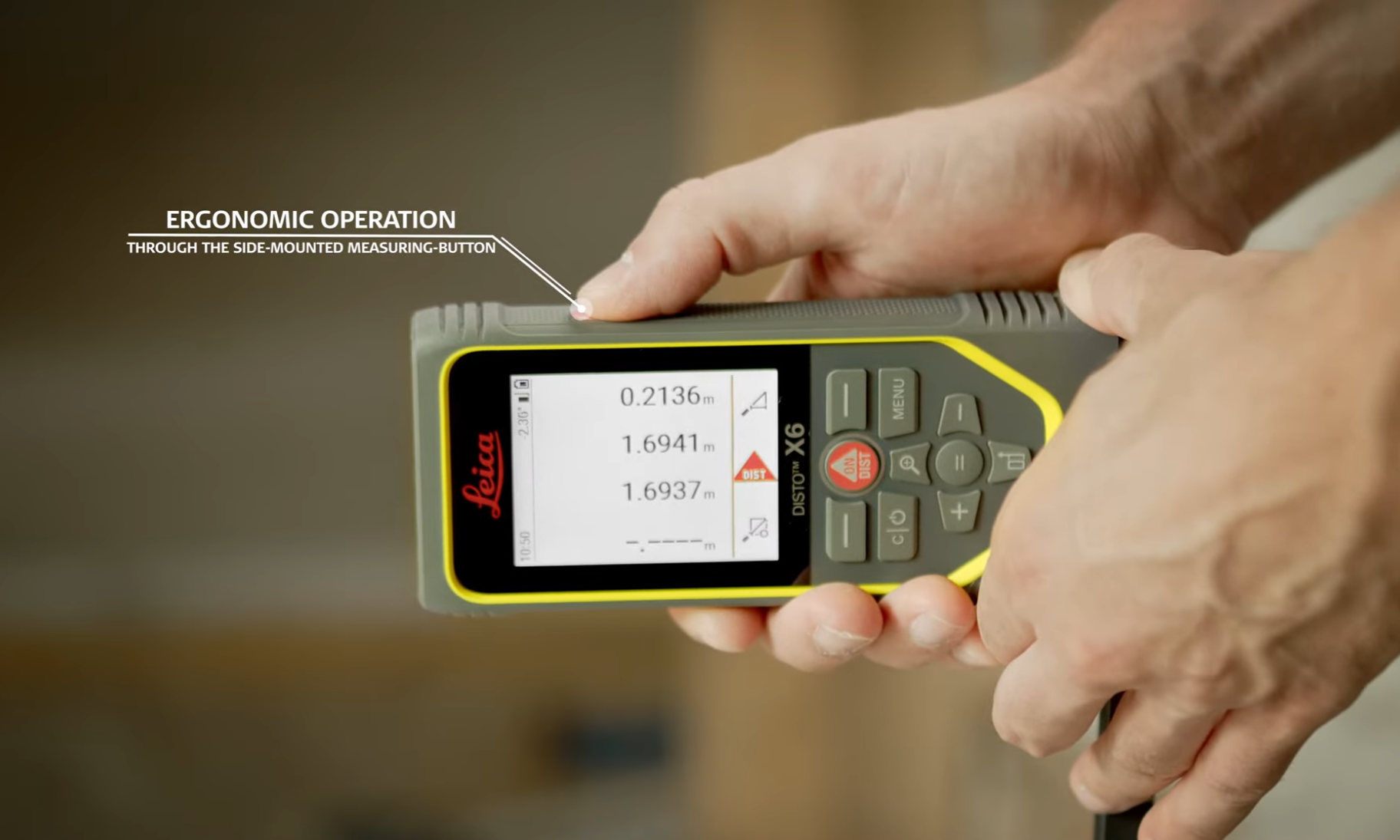

Najważniejsze cechy dalmierza laserowego Leica DISTO X6.

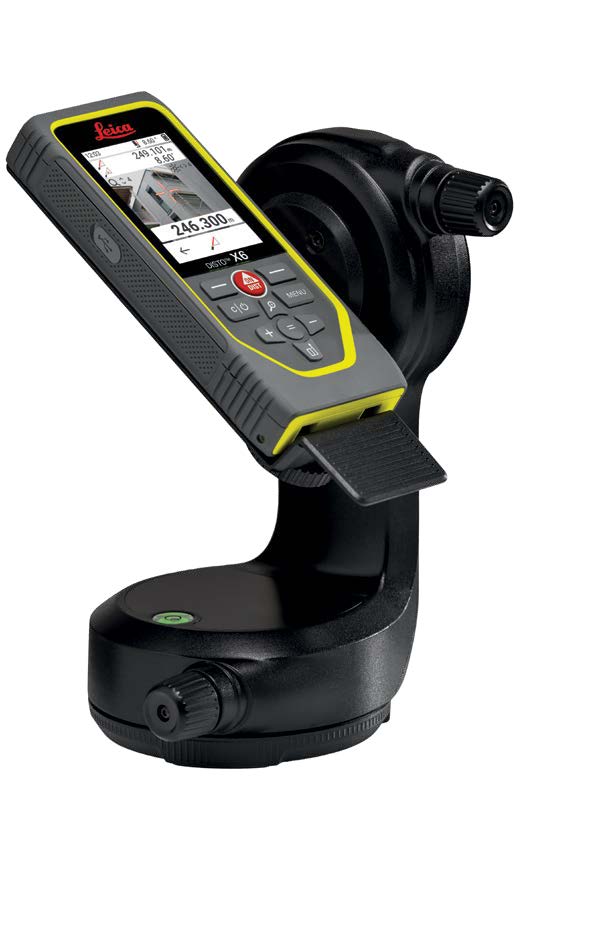

Połączenie DISTO X6 i adaptera Leica DST 360-X (należy go dokupić) umożliwia korzystanie z technologii P2P, oznacza to, że odległości między dowolnymi dwoma punktami lub złożonymi obszarami można mierzyć z bezpiecznej lokalizacji, nawet w niedostępnych miejscach. Następnie wyniki można pobrać jako idealnie zorganizowane pliki DXF i dalej przetwarzać je w dowolnym oprogramowaniu CAD. Wizualizacja danych jest również możliwa bezpośrednio na miejscu w aplikacji DISTO Plan. Pozwala to użytkownikowi natychmiast zobaczyć, czy nadal nie brakuje my jakiś punktów pomiarowych. Wspiera to proces digitalizacji, skraca przepływy pracy, oszczędza pieniądze i pozwala unikać błędów.
Dane pomiarowe w formacie CAD
Wszystkie zmierzone punkty można zapisać w formacie DXF jako plan piętra lub układ ścian (plik DXF 2D) lub jako model 3D (plik DXF 3D) bezpośrednio w DISTO X6 i następnie pobrać je przez interfejs USB w celu dalszego przetwarzania w aplikacji CAD. Zdjęcia wykonywane przy pomiarze są również zapisywane w dalmierzy dla każdego zmierzonego punktu, co umożliwia sprawdzenie zmierzonych punktów w późniejszym terminie.
Pomiar niedostępnych obszarów – technologia P2P
W zależności od wymaganego wyniku dostępne są różne funkcje pomiarowe. Jeśli określana jest tylko odległość między dwoma punktami, wystarczy prosty pomiar P2P. Wypoziomowany pomiar P2P dodatkowo wskazuje różnicę wysokości, odległość poziomą i nachylenie między dwoma punktami pomiarowymi.
Odwoływanie się do punktów POI – funkcja P2L
Pomiary Point-to-Line mogą być używane do określania położenia względem linii odniesienia. Ta funkcja jest przydatna do dokumentowania i znajdowania punktów w lokalnym układzie współrzędnych. Przykładem przydatnego zastosowania jest pomiar włazu względem boku budynku. Umożliwia to późniejsze znalezienie położenia tego włazu, jeśli jest on przykryty warstwą gleby wierzchniej. Aby to zrobić, użyć tej samej funkcji, ale w trybie śledzenia.
Pomiar złożonych kształtów
Dzięki technologii P2P można wygodnie mierzyć powierzchnię i obwód poziomych, pionowych, a nawet pochyłych powierzchni z jednego miejsca. Pozwala to na szybkie i łatwe mierzenie dachów, fasad lub skomplikowanych planów pięter w celu określenia wymagań materiałowych, na przykład. Korzystając z funkcji obliczania plus i minus, można określić nawet skomplikowane geometrie dachów ze szczytami poprzecznymi lub lukarnami.
Zaawansowana funkcjonalność i wizualizacja
Dzięki aplikacji Leica DISTO Plan wyniki pomiarów można łatwo dokumentować i wizualizować w 2D i 3D. Na przykład możliwe jest tworzenie szczegółowych planów pięter i ścian – w tym otworów na drzwi i okna. Możliwe są również pomiary objętości, takie jak obliczanie objętości wykopu za pomocą funkcji „Roboty ziemne”. „Pomiar 3D” można wykorzystać do pomiaru dowolnej złożonej geometrii, nawet z wielu lokalizacji, korzystając z nowej funkcji relokacji.
Elementy wyposażenia:
Dedykowany futerał
Leica DISTO X6 Ładowarka ręczna z 4 różnymi wtyczkami i kablem ładującym USB-C Adapter
Instrukcja obsługi / bezpieczeństwa
Certyfikat producenta o zgodności z DIN 55350-18-4.2.2
Przewodnik Quickstart z kodem QR do podręcznika online
Produkty Leica Geosystems spełniają najsurowsze wymagania jakościowe, dzięki czemu mogą efektywnie pracowała w terenie. Aby zapewnia naszym klientom jeszcze większą satysfakcje z użytkowania instrumentów Leica Geosystems w przyszłości, firma oferuje 3-letnią gwarancje na produkty z serii Leica DISTO™, Leica Roteo oraz Leica Lino. więcej...
Leica Geosystems jest wiodącą firmą w dziedzinie projektowania i produkcji instrumentów oraz oprogramowania pozwalającego zbierać, wizualizować i przetwarzać dane przestrzenne za pomocą zaawansowanych technologii. więcej...
Zobacz film prezentujący produkt, więcej filmów znajdziesz na naszym KANALE YouTube.
Zestaw dodatkowych akcesoriów, ułatwiających korzystanie z dalmierza
Pakiet pozwala projektantowi na pracę według założeń technologii BIM.
Oprogramowanie udostępnia możliwość współpracy z innymi projektantami – wymiana plików DWG, scalanie i porównywanie elementów projektu.
Współpraca z aplikacją mobilną ArCADia-DRAFTER dla platformy Android.
ArCADia BIM zapewnia zgodność z formatem DWG 2018.
Wymagania systemowe programu:
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Do komunikacji z dalmierzem laserowym wymagany jest w komputerze interfejs Bluetooth zgodny z wersją używanego dalmierza.
UWAGA: Zakup tego produktu nie upoważnia do dodatkowego rabatu dla stałych klientów.
