Czym jest program EuroZłącza STYK DOCZOŁOWY PROFILI DWUGAŁĘZIOWYCH + DXF?
Program służy do wymiarowania i automatycznego tworzenia rysunku wykonawczego DXF płaskich połączeń stalowych według Eurokodu zgodnie z normą PN-EN 1993-1-8:2006 oraz pokrewnych.
Wymiarowane są następujące typy połączeń stalowych: EuroZłącza STYK DOCZOŁOWY DWUTEOWNIKÓW z użyciem belek o przekroju z dwuteowników z możliwością zastosowania bisymetrycznego użebrowania. Połączenie dokonuje się na śruby, za pośrednictwem prostokątnych blach czołowych. Wymiarowanie odbywa się na zadany dwukierunkowy zestaw sił poprzecznych z uwzględnieniem momentów gnących lub na nośność przekrojów belek. Połączenie badane jest pod względem sztywności. Program umożliwia przeprowadzanie wymiarowania zgodne z procedurami polskiego lub niemieckiego załącznika krajowego. Użytkownik może też zdefiniować własną bibliotekę częściowych współczynników bezpieczeństwa i używać ich w obliczeniach według potrzeb.

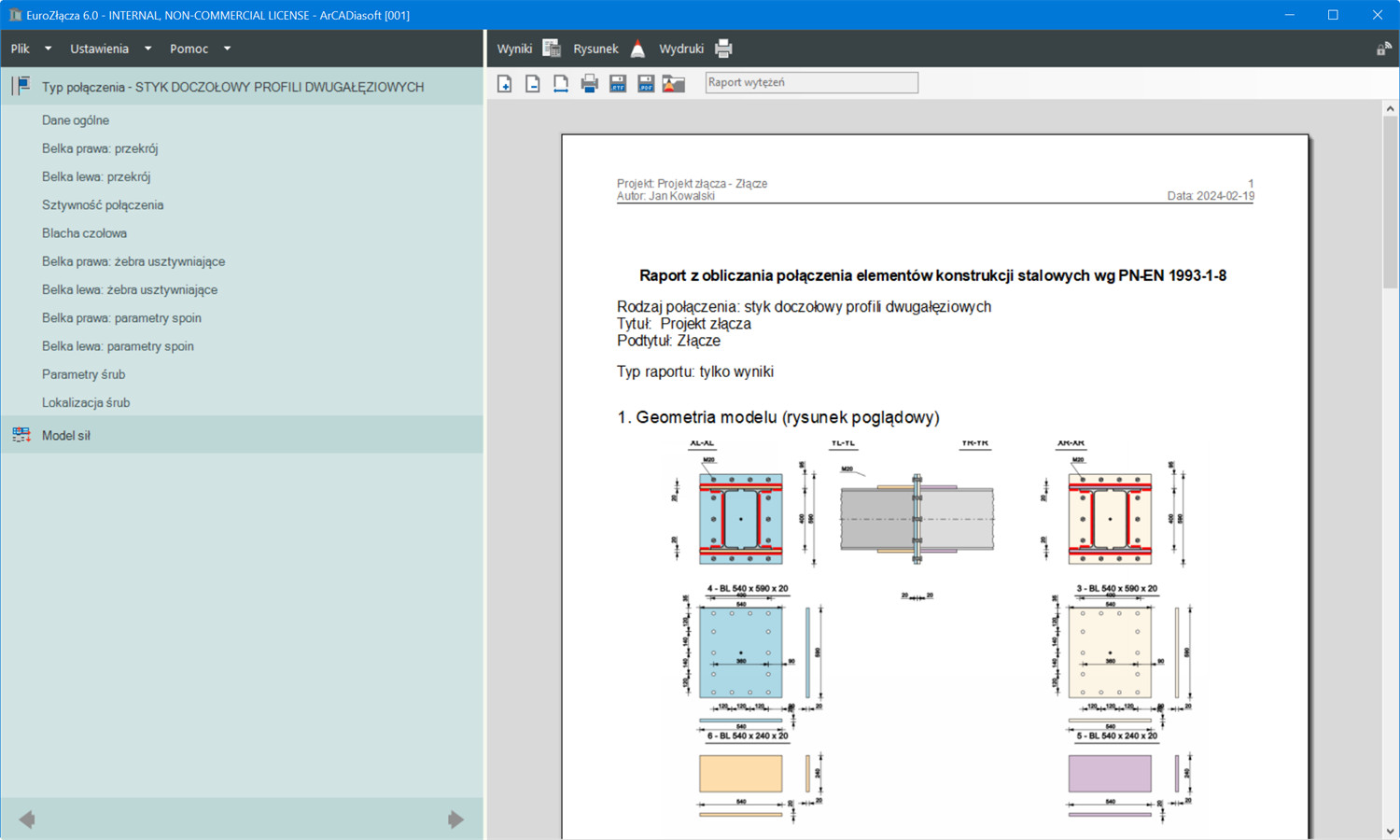

EuroZłącza działają samodzielnie lub jako program wymiarujący połączenia stalowe w systemie ArCADia-RAMA. W trybie współpracy z ArCADia-RAMA do programu EuroZłącza przekazywane są zestawy sił wewnętrznych, a skrócone wyniki wymiarowania prezentowane są w modelu programu statycznego. Zapamiętywany jest też model utworzonego połączenia w programie ArCADia-RAMA. Raporty z wymiarowania w formacie RTF mogą być tworzone w trzech różnych stopniach szczegółowości, z możliwością definiowania ich zakresu przez użytkownika. Program tworzy zaawansowany, dynamiczny szkic projektowanego modelu połączenia.

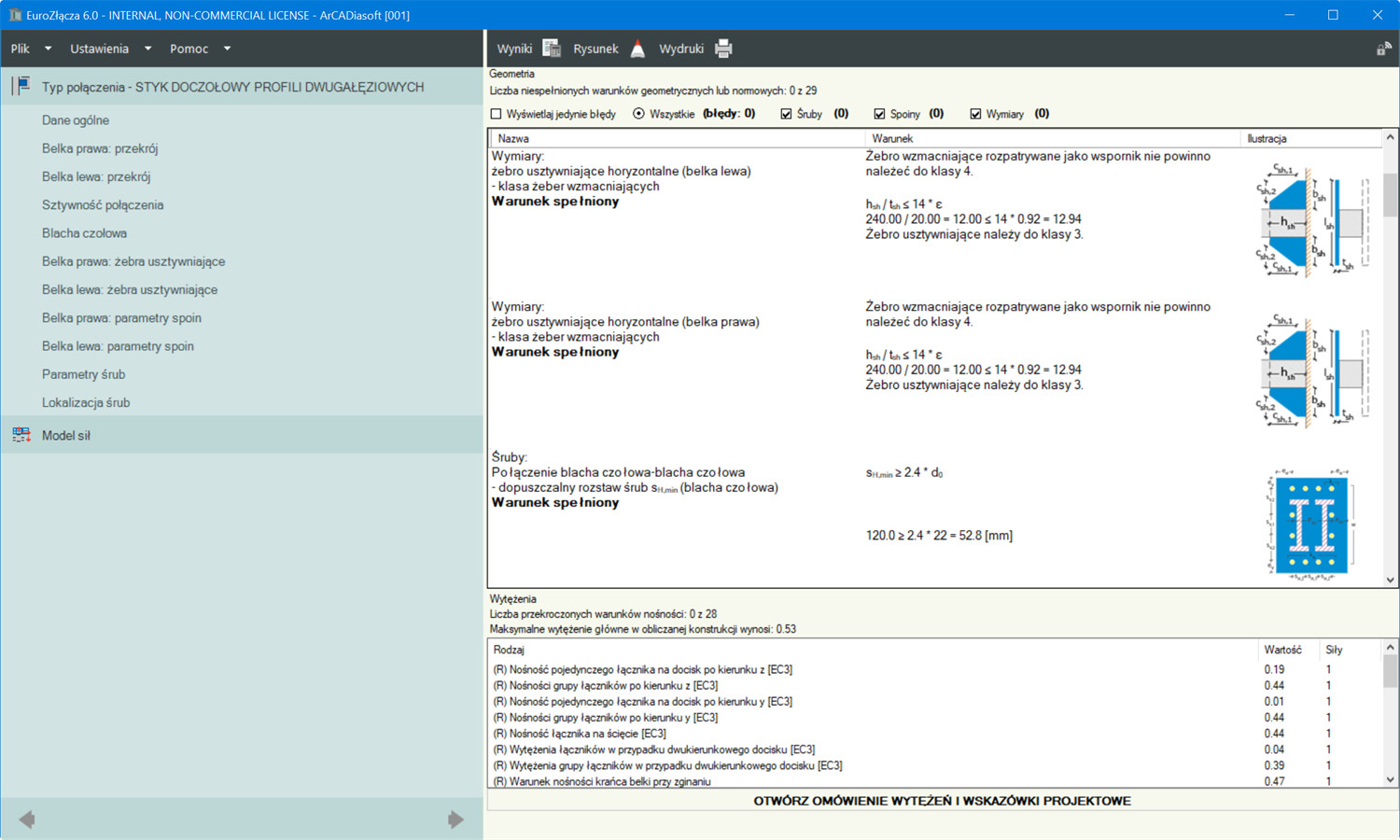

Wraz z wynikami obliczeń generowane jest omówienie wytężeń oraz wskazówki projektowe. Konstruktor dostaje wytyczne w jaki sposób należy zmodyfikować projekt, aby zmniejszone zostały wartości przekroczonych wytężeń.
Możliwości programu EuroZłącza STYK DOCZOŁOWY PROFILI DWUGAŁĘZIOWYCH + DXF
Ogólne:
Na podstawie zdefiniowanego przez użytkownika modelu połączenia program umożliwia automatyczne wygenerowanie rysunku warsztatowego zakotwienia w formacie DXF, łącznie z wykazem części złącznych.

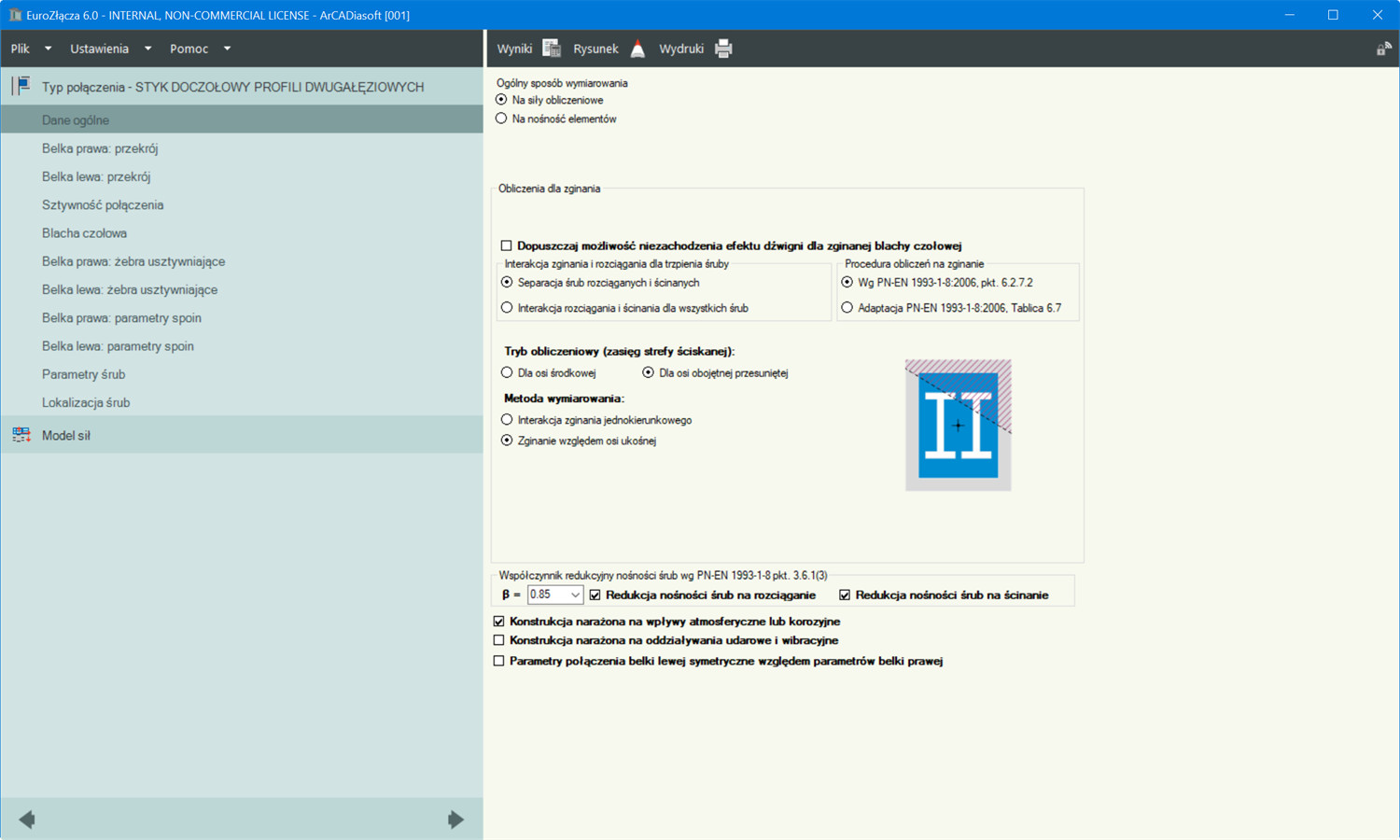

Obliczenia przeprowadzane są dla połączenia doczołowego dwóch belek o przekrojach zdwojonych dla zestawu sił przestrzennych (zginanie dwukierunkowe, ścinanie dwupłaszczyznowe).
Program umożliwia liczenie węzłów z programu ArCADia-RAMA.
Osie belek mogą dochodzić do siebie pod kątem i/lub mimośrodowo.
Istnieje wzmocnienia krańca/ów jeden lub obu belek z użyciem żeber w różnej konfiguracji bisymetrycznej.
Blacha czołowa:
Ma kształt prostokątny.
Jest spawana obwodowo do przynależnych jej wiązek przekroju zdwojonego.
Przekrój belki jest umiejscowiony na wykroju blachy centralnie lub mimośrodowo.

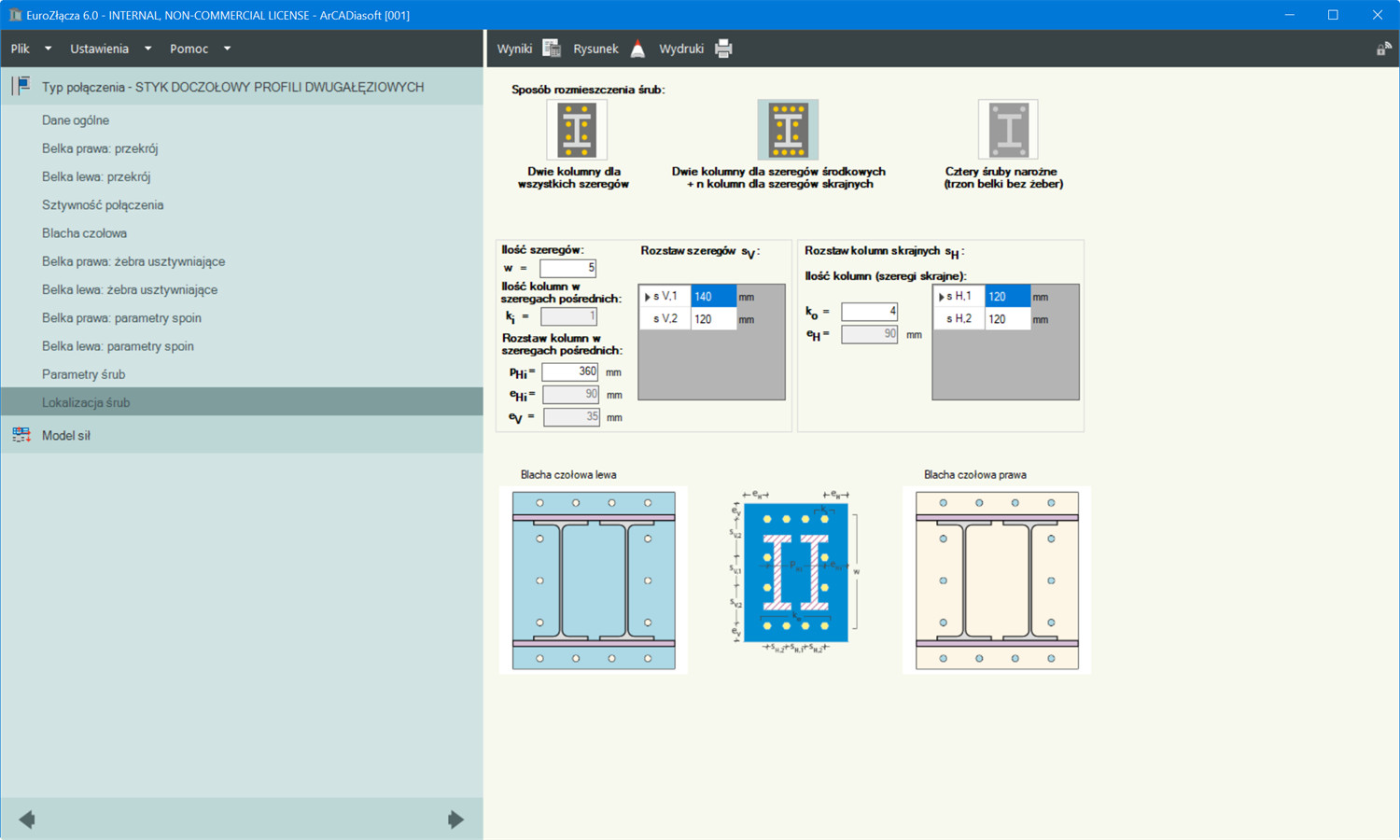

Blachy czołowe łączone są z użyciem śrub, które mogą być rozmieszczone w szeregach wielokolumnowych.
Żebra:
Mają postać zespołu par blach wychodzących z naroży przekroju głównego w kierunkach prostopadłych do krawędzi blachy (rzut ortogonalny).
Użebrowanie jest spawane do wiązek przekroju zdwojonego i blachy czołowej.
Stosowanie żeber dla obu stron (belek) jest wzajemnie niezależne.
Żebra:
Mają postać zespołu par blach wychodzących z naroży przekroju głównego w kierunkach prostopadłych do krawędzi blachy (rzut ortogonalny).
Użebrowanie jest spawane do dwuteownika i blachy czołowej.
Stosowanie żeber dla obu stron (belek) jest wzajemnie niezależne.
Rysunki DXF

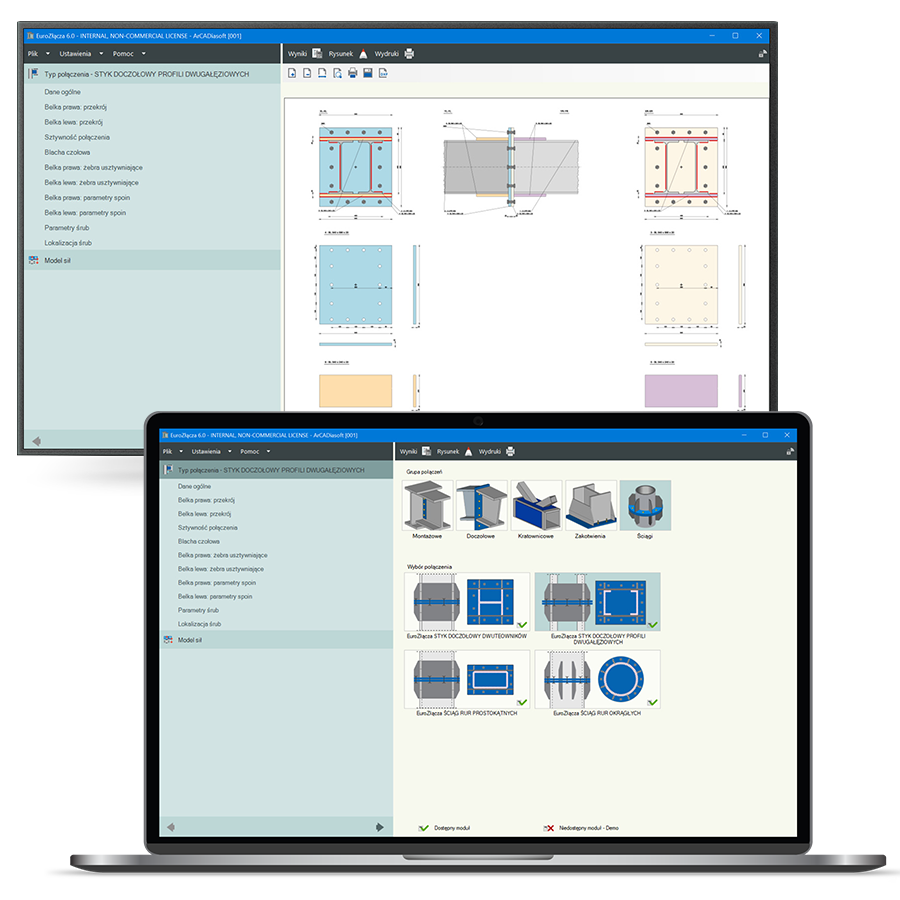

Bazowa (obliczeniowa) wersja każdego z modułów liczących programu EuroZłącza pozwala na generowanie rysunku w formacie DXF. Jest to rysunek wykonawczy połączenia stalowego o większym stopniu dokładności niż domyślny szkic projektowy. Rysunek może być wygenerowany ze wskazaniem wersji standardu pliku DXF – od AutoCAD 2000 do AutoCAD 2013, binarnie lub ASCII. Otrzymany plik jest edytowalny w każdym edytorze obsługującym któryś z tych formatów, np. ArCADia, ArCADia LT, ArCADia PLUS, INTERsoft-INTELLICAD, jak i w dostępnych na rynku programach CAD innych firm. Rysunek taki zawiera niezbędne widoki, rzuty, przekroje, a także detale rysunkowe (opisy, wymiary, odnośniki itp.).
Licencja na nakładkę DXF umożliwia także wygenerowanie specjalnego rodzaju raportu RTF, który zawiera analogiczny tabelaryczny wykaz stali dla elementów dodatkowych styku. Rysunek DXF można też wywołać bezpośrednio z poziomu zdefiniowanego złącza w programie ArCADia-RAMA, bez konieczności ręcznego uruchamiania programu EuroZłącza.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
4 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna kompatybilna 2 GB RAM,
system: Windows 10 64-bit lub Windows 11 64-bit
Do działania programu EuroZłącza STYK DOCZOŁOWY PROFILI DWUGAŁĘZIOWYCH + DXF wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
