Program do wymiarowania i automatycznego tworzenia rysunku wykonawczego DXF płaskich połączeń stalowych wg Eurokodu zgodnie z normą PN-EN 1993-1-8:2006.
W najnowszej wersji wymiarowane są następujące typy połączeń stalowych:
EuroZłącza BELKA–BELKA z nakładkami i przykładkami, spawane lub na śruby, wymiarowane na zadany zestaw sił poprzecznych
Algorytm dotyczy połączenia EuroZłącza BELKA-BELKA, w którym oba główne elementy połączone są za pośrednictwem przykładek środnika oraz ewentualnych nakładek półek belek.
Program EuroZłącza działa samodzielnie lub jako program wymiarujący połączenia stalowe w programie ArCADia-RAMA. W trybie współpracy z programem ArCADia-RAMA do programu EuroZłącza przekazywane są zestawy sił wewnętrznych, a skrócone wyniki wymiarowania prezentowane są w modelu programu statycznego. Zapamiętywany jest też model utworzonego połączenia w programie ArCADia-RAMA. Raporty z wymiarowania w formacie RTF mogą być tworzone w trzech różnych stopniach szczegółowości z możliwością definiowania ich zakresu przez użytkownika. Program tworzy zaawansowany, dynamiczny szkic projektowanego modelu połączenia.
MOŻLIWOŚCI PROGRAMU:
Ogólnie:
na podstawie zdefiniowanego przez użytkownika modelu połączenia, program umożliwia automatyczne wygenerowanie rysunku warsztatowego złącza w formacie DXF, łącznie z wykazem części złącznych,
dopuszczalne przekroje dla belek obejmują dwuteowniki dochodzące do siebie w tej samej orientacji osi głównych, równolegle,
siły V oraz M obciążające belki dwuteowników w silniejszych osiach ich przekrojów,
belki połączone są za pomocą przykładek środnika (pojedyncza lub podwójna) oraz ewentualnych nakładek pasów górnych i dolnych.
Przykładki:
przykładki oraz nakładki w formie płaskowników dołączone są odpowiednio do środników i półek belek poprzez połączenie zakładkowe śrubowe lub spawane.
Nakładki:
użycie nakładek jest możliwe tylko w przypadku, gdy obie łączone belki mają równą wysokość.

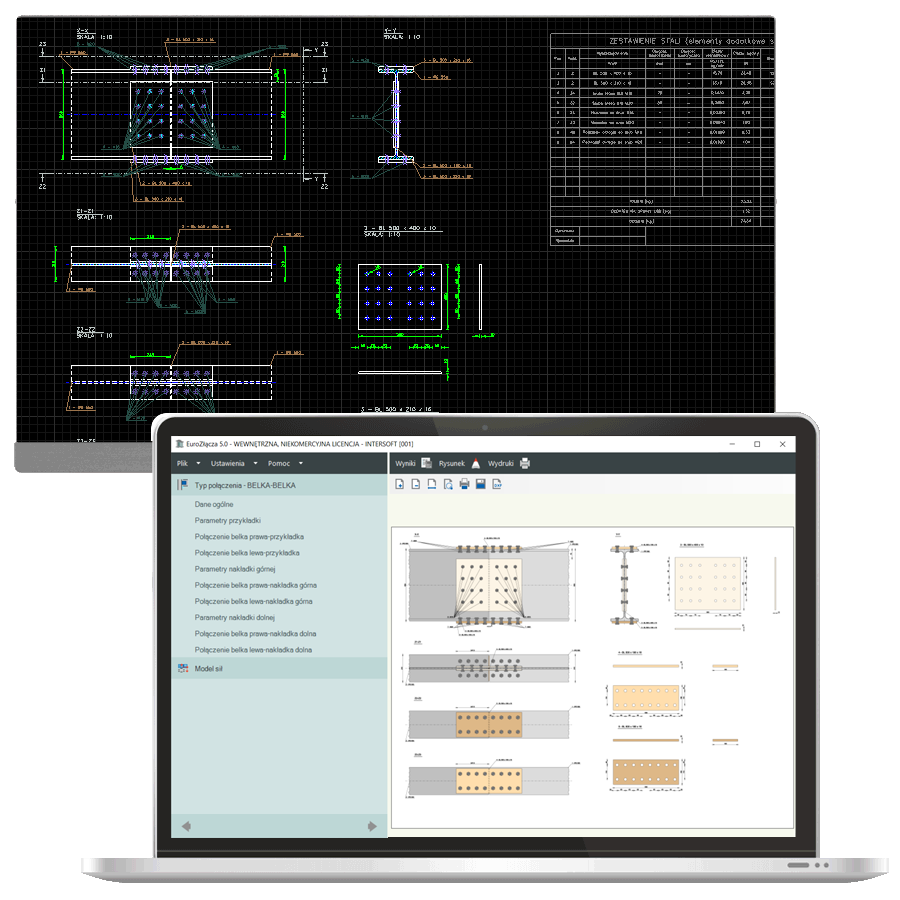

Rysunki DXF
Bazowa (obliczeniowa) wersja każdego z modułów liczących programu EuroZłącza pozwala na generowanie rysunku w formacie DXF. Jest to rysunek wykonawczy połączenia stalowego, o większym stopniu dokładności niż domyślny szkic projektowy. Rysunek może być wygenerowany ze wskazaniem wersji standardu pliku DXF - od AutoCAD 2000 do AutoCAD 2013, binarnie lub ASCII. Otrzymany plik jest edytowalny w każdym edytorze obsługującym któryś z tych formatów, np. ArCADia, ArCADia LT, ArCADia PLUS, INTERsoft-INTELLICAD, jak i przez dostępne na rynku programy CAD innych firm. Rysunek taki zawiera niezbędne widoki, rzuty, przekroje, a także detale rysunkowe (opisy, wymiary, odnośniki itp.). Każdy element konstrukcyjny (kształtowniki, symbole śrub itp.) zamknięty jest w odrębnym bloku. Wszystkie linie posiadają grubość ustaloną zgodnie z ich rodzajem. Zarządzanie rysunkiem i estetyką modelu ułatwia przypisanie obiektów do warstw i odpowiednich stylów wymiarowania. Ułatwieniem jest także możliwość narzucenia bazowej wielkości czcionki już na etapie generowania rysunku, dzięki czemu położenie opisów innych elementów tekstowych zostanie obliczone z uwzględnieniem tej wartości. Podobnie można manipulować skalą linii i kreskowania. Wygląd symbolu śrub zależy od wskazanego rodzaju ich montażu (w warsztacie, na budowie, otwory wiercone na budowie). Wszystko to minimalizuje konieczność ręcznego dostosowywania rysunku do zamierzeń użytkownika. Użytkownik może zdecydować o umieszczeniu na rysunku tabeli z wykazem stali dla elementów dodatkowych styku (blachy, śrubowania), z automatycznie obliczoną i wygenerowaną przez program merytoryczną zawartością. Możliwe jest także wstawienie szkieletu tabliczki tytułowej.
Licencja na nakładkę DXF umożliwia także wygenerowanie specjalnego rodzaju raportu RTF, który zawiera analogiczny tabelaryczny wykaz stali dla elementów dodatkowych styku. Rysunek DXF można też wywołać bezpośrednio z poziomu zdefiniowanego złącza w programie ArCADia-RAMA, bez konieczności ręcznego uruchamiania programu EuroZłącza.
UWAGA:Produkt nie jest objęty systemem rabatowym!
ZOBACZ JAK PRACUJE SIĘ Z PROGRAMEM, WIĘCEJ FILMÓW ZNAJDZIESZ W NASZYM KANALE YouTube.
Strona stosuje pliki cookies oraz skrypty do analizy ruchu w serwisie, integracji z usługami firmy Google. Więcej informacji znajdziesz na stronie Polityka prywatności i cookie
Bazowa (obliczeniowa) wersja każdego z modułów liczących programu EuroZłącza pozwala na generowanie rysunku w formacie DXF. Jest to rysunek wykonawczy połączenia stalowego, o większym stopniu dokładności niż domyślny szkic projektowy. Rysunek może być wygenerowany ze wskazaniem wersji standardu pliku DXF - od AutoCAD 2000 do AutoCAD 2013, binarnie lub ASCII. Otrzymany plik jest edytowalny w każdym edytorze obsługującym któryś z tych formatów, np. ArCADia, ArCADia LT, ArCADia PLUS, INTERsoft-INTELLICAD, jak i przez dostępne na rynku programy CAD innych firm. Rysunek taki zawiera niezbędne widoki, rzuty, przekroje, a także detale rysunkowe (opisy, wymiary, odnośniki itp.). Każdy element konstrukcyjny (kształtowniki, symbole śrub itp.) zamknięty jest w odrębnym bloku. Wszystkie linie posiadają grubość ustaloną zgodnie z ich rodzajem. Zarządzanie rysunkiem i estetyką modelu ułatwia przypisanie obiektów do warstw i odpowiednich stylów wymiarowania. Ułatwieniem jest także możliwość narzucenia bazowej wielkości czcionki już na etapie generowania rysunku, dzięki czemu położenie opisów innych elementów tekstowych zostanie obliczone z uwzględnieniem tej wartości. Podobnie można manipulować skalą linii i kreskowania. Wygląd symbolu śrub zależy od wskazanego rodzaju ich montażu (w warsztacie, na budowie, otwory wiercone na budowie). Wszystko to minimalizuje konieczność ręcznego dostosowywania rysunku do zamierzeń użytkownika. Użytkownik może zdecydować o umieszczeniu na rysunku tabeli z wykazem stali dla elementów dodatkowych styku (blachy, śrubowania), z automatycznie obliczoną i wygenerowaną przez program merytoryczną zawartością. Możliwe jest także wstawienie szkieletu tabliczki tytułowej.
Licencja na nakładkę DXF umożliwia także wygenerowanie specjalnego rodzaju raportu RTF, który zawiera analogiczny tabelaryczny wykaz stali dla elementów dodatkowych styku. Rysunek DXF można też wywołać bezpośrednio z poziomu zdefiniowanego złącza w programie ArCADia-RAMA, bez konieczności ręcznego uruchamiania programu EuroZłącza.
Pobierz demo programu.
Zobacz warunki licencjonowania programu EuroZłącza BELKA-BELKA + DXF.
