Czym jest program Pakiet R3D3-EuroStopa + R3D3-EuroStal BUILT-UP?
Jest to pakiet programów rozszerzających funkcjonalność programu ArCADia-RAMA do analizy i wymiarowania elementów konstrukcji stalowych składający się z modułów R3D3-EuroStopa i R3D3-EuroStal BUILT-UP.
ArCADia-RAMA służy do przeprowadzania obliczeń statycznych i wymiarowania płaskich i przestrzennych układów prętowych. Program przeznaczony jest dla konstruktorów budowlanych. Dzięki wygodnemu i przejrzystemu interfejsowi użytkownika program można wykorzystywać nie tylko w projektowaniu, ale i do celów edukacyjnych. Wprowadzanie danych w programie jest intuicyjne - geometrię układu można zdefiniować używając wyłącznie myszki. Program współpracuje z aplikacjami typu CAD i modułem branżowym ArCADia-ARCHITEKTURA. Dostępne są generatory podstawowych konstrukcji. W programie zawarta jest biblioteka stalowych przekrojów walcowanych i zimnogiętych, elementów żelbetowych i drewnianych. Program umożliwia łatwe wprowadzanie płaskich i przestrzennych układów prętowych, niewielkich, złożonych z kilku prętów, jak i dużych struktur 3D zawierających setki prętów i węzłów. Dzięki temu możliwe jest liczenie takich układów konstrukcyjnych jak np: ramy wielokondygnacyjne i wielonawowe, kratownice płaskie i przestrzenne, wieże kratowe, powierzchniowe struktury prętowe, ruszty prętowe, itp.
Program umożliwia współpracę z modułami wymiarującymi wg norm polskich:
R3D3-InterStal
R3D3-InterDrewno
oraz modułami do wymiarowania wg Eurokodów:
R3D3-EuroStal
R3D3-EuroStal BUILT-UP - dostępny w niniejszym pakiecie
R3D3-EuroŻelbet
R3D3-EuroStopa - dostępny w niniejszym pakiecie
R3D3-EuroDrewno
Czym jest R3D3-EuroStal BUILT-UP?

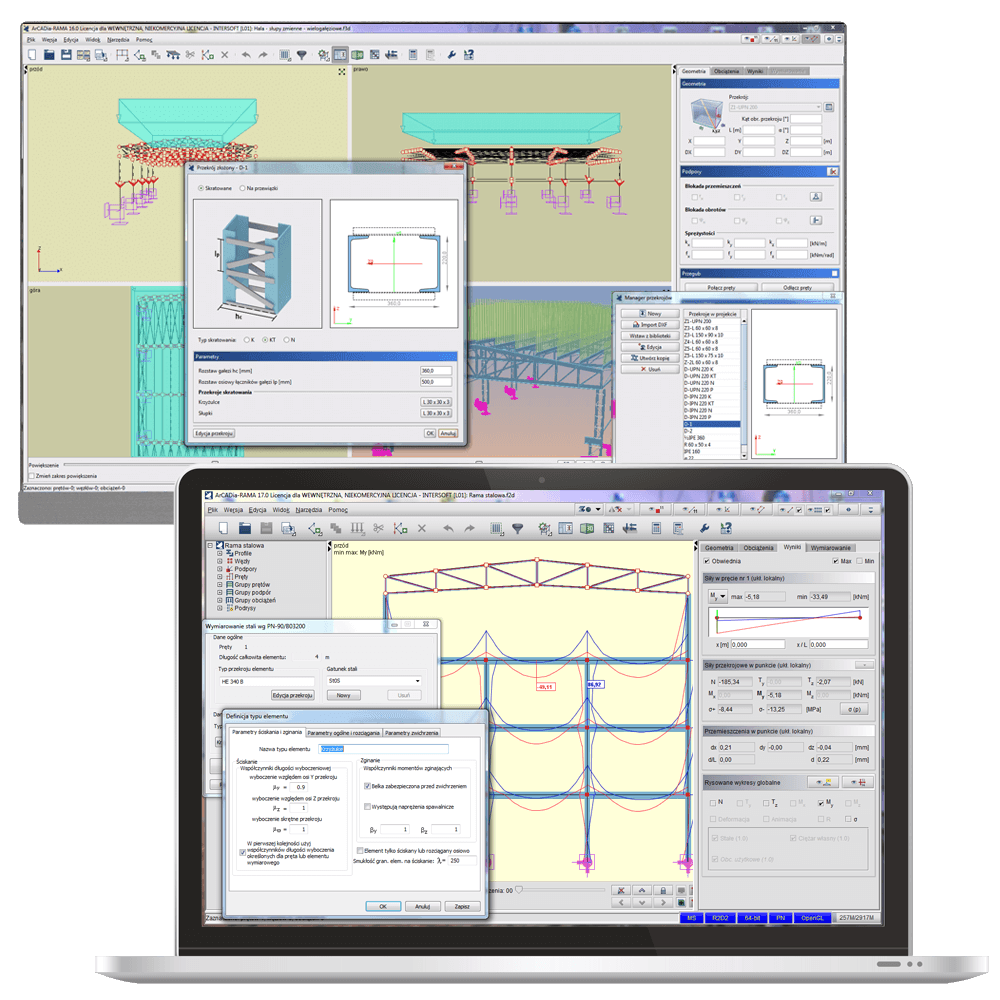

Jest to moduł dla programu ArCADia-RAMA rozszerzający funkcjonalność R3D3-Rama 3D, przeznaczony do wymiarowania prętów i elementów złożonych, blisko i dalekogałęziowych o pasach równoległych, zgodnie z normą PN-EN 1993-1-1 Eurokod 3: czerwiec 2006.
Program umożliwia wymiarowanie prętów i elementów dwuprzegubowych oraz elementów o dowolnych warunkach podparcia przy uproszczeniu, że dodatkowy moment od imperfekcji dokładany jest do momentów ze statyki w każdym wymiarowanym punkcie niezależnie od tego czy w danym punkcie imperfekcja rzeczywiście występuje (przewymiarowanie). Nośność elementu wielogałęziowego sprawdzana jest zawsze w dwóch punktach (pręta, elementu) w których występują maksymalne wartości momentu dla każdego kierunku (nawet wówczas gdy momenty ze statyki są zerowe występuje moment od założonej imperfekcji).
Przekroje wielogałęziowe (blisko i dalekogałęziowe) pamiętane są w pliku projektu jako zwykły dotychczasowy przekrój złożony z dwóch lub czterech głównych gałęzi (pasów) a dodatkowo dla takiego przekroju w jego definicji pamiętana jest parametryczna struktura połączeń podłużnych gałęzi w postaci typu złożenia, rozstawu i wymiarów przewiązek a w przypadku połączeń kratowych typu skratowania, przekrojów słupków i krzyżulcy oraz rozstawu sekcji powtarzalnej. Widoki 3D poszczególnych prętów o przekrojach wielogałęziowych tworzone są poglądowo na podstawie powyższych danych i kilku prostych reguł dotyczących sposobu rozkładu powtarzalnych sekcji na długości pręta i pozostawionych końcówek.
Możliwosci programu EuroStopa
W ogólnym przypadku program może wykonać następujące obliczenia i sprawdzenia:
Sprawdzenie nośności gruntu w dwóch kierunkach, w poziomie posadowienia i na stropie każdej warstwy gruntu dla wszystkich schematów obciążeń, zgodnie z PN PN-EN 1997-1 Eurokod 7
Sprawdzenie warunku normowego dotyczącego wielkości mimośrodu.
Wymiarowanie bloku fundamentu na zginanie wywołane odporem gruntu, liczone dla ekstremalnych naprężeń w kierunku x i y (wg PN-EN 1992-1-1 Eurokod 2) wraz ze sprawdzeniem warunków konstrukcyjnych na zbrojenie minimalne i odpowiednim doborem prętów.
Sprawdzenie stateczności na obrót dla kolejnych schematów obciążeń.
Obliczenia średniej wartości osiadania pierwotnego i wtórnego bloku fundamentu na podłożu warstwowym dla wszystkich schematów obciążeń metodą naprężeń (zgodną z Eurokodem) zawartą w PN-81/B-03020 „Grunty budowlane – Posadowienie bezpośrednie budowli”.
Dla stopy kielichowej wykonuje wymiarowanie zbrojenia poziomego i pionowego kielicha wraz z odpowiednim doborem prętów.
Poza szerokim zakresem obliczeń moduł dodatkowo charakteryzuje się następującymi parametrami:
Uwzględnia piezometryczny poziom wody gruntowej.
Program pozwala na uwzględnienie dodatkowych mimośrodów w usytuowaniu oddziaływań na fundamencie.
Obliczenie podatności pionowej podpory (współczynnik Winklera).
Ergonomicznością i prostotą obsługi.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 (zalecany klasy Intel Core i7),
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
8 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna kompatybilna z DirectX 9.0c i min. 1 GB RAM (zalecana kompatybilna z DirectX 11 i min. 3 GB RAM),
system: Windows 10 PL (zalecany Windows 10 PL 64-bit).
Do działania programu Pakiet R3D3-EuroStopa + R3D3-EuroStal BUILT-UP wymagany jest:
program ArCADia-RAMA w wersji R3D3-Rama 3D,
program do edycji lub przeglądania plików raportów z obsługą formatu RTF, np. ArCADia-TEXT, MS Word (od wersji 2003) lub MS Word Viewer,
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
