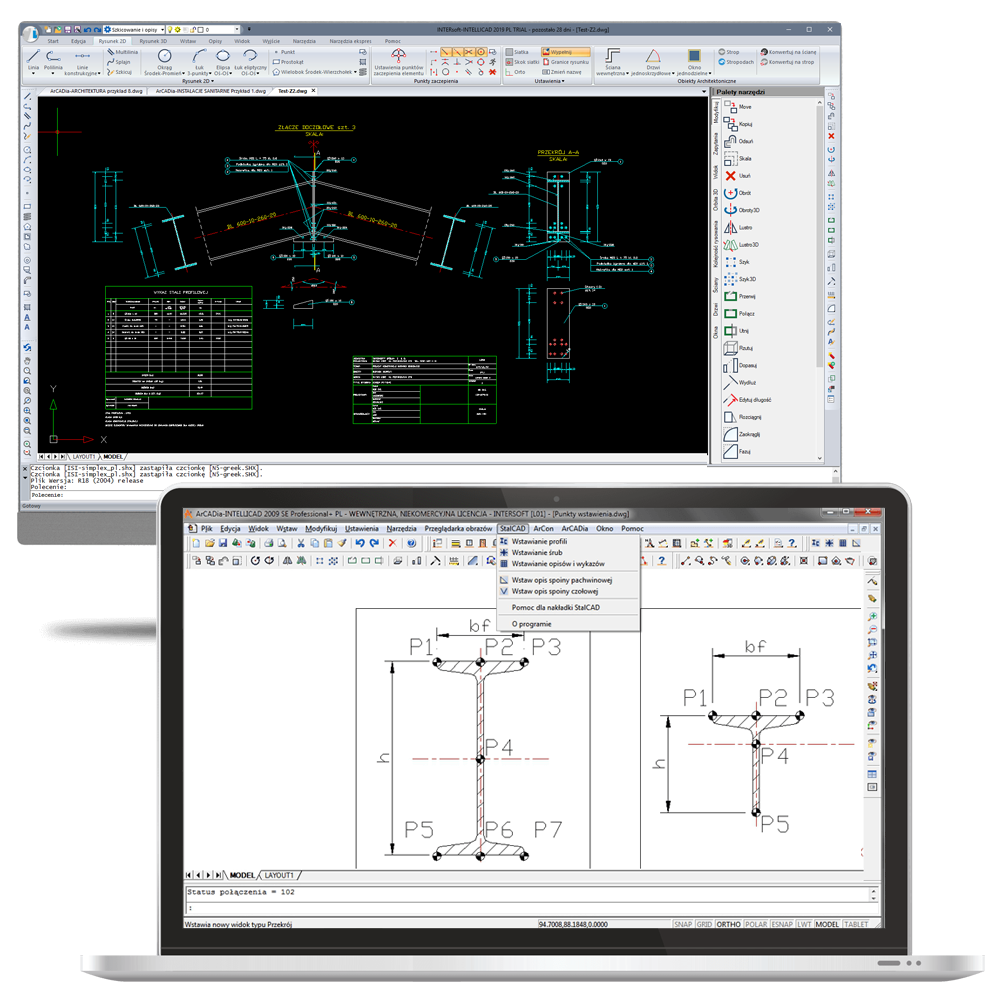

StalCAD jest nakładką przeznaczoną do opracowywaniu rysunków wykonawczych w konstrukcjach stalowych.
Możliwości nakładki StalCAD

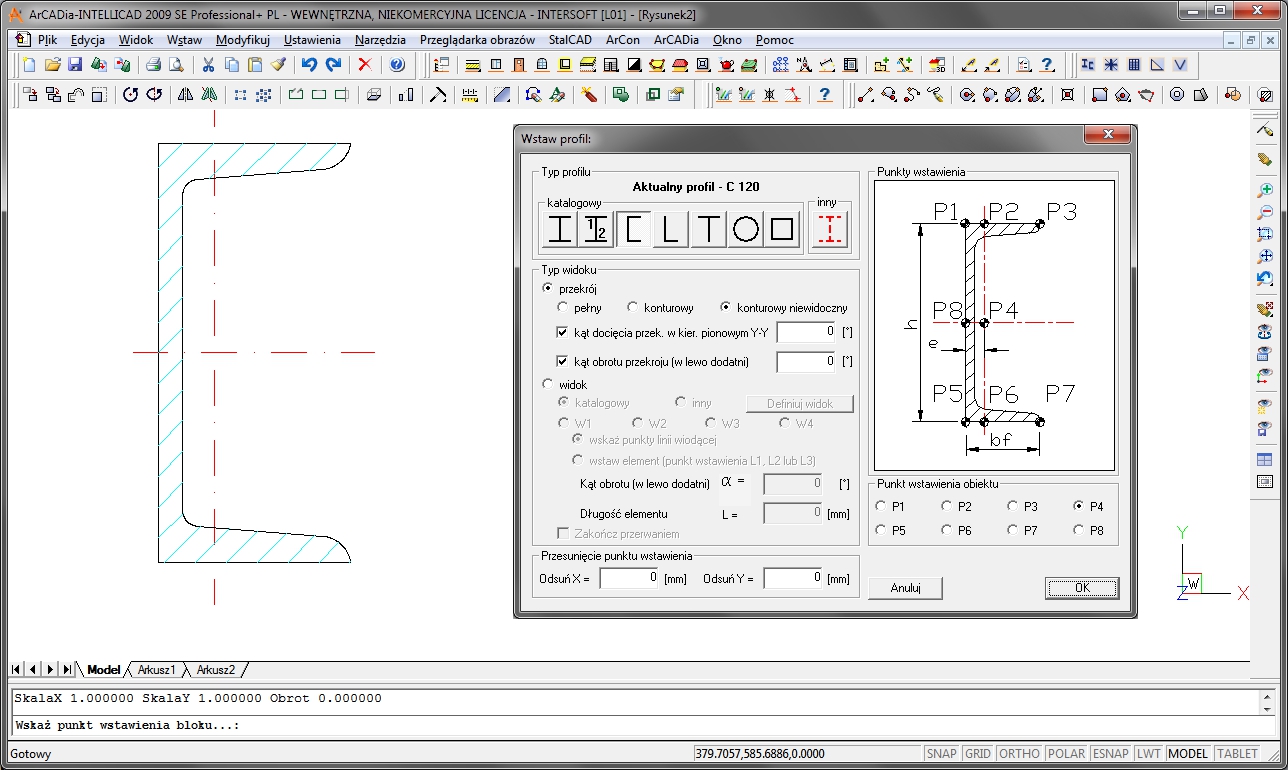

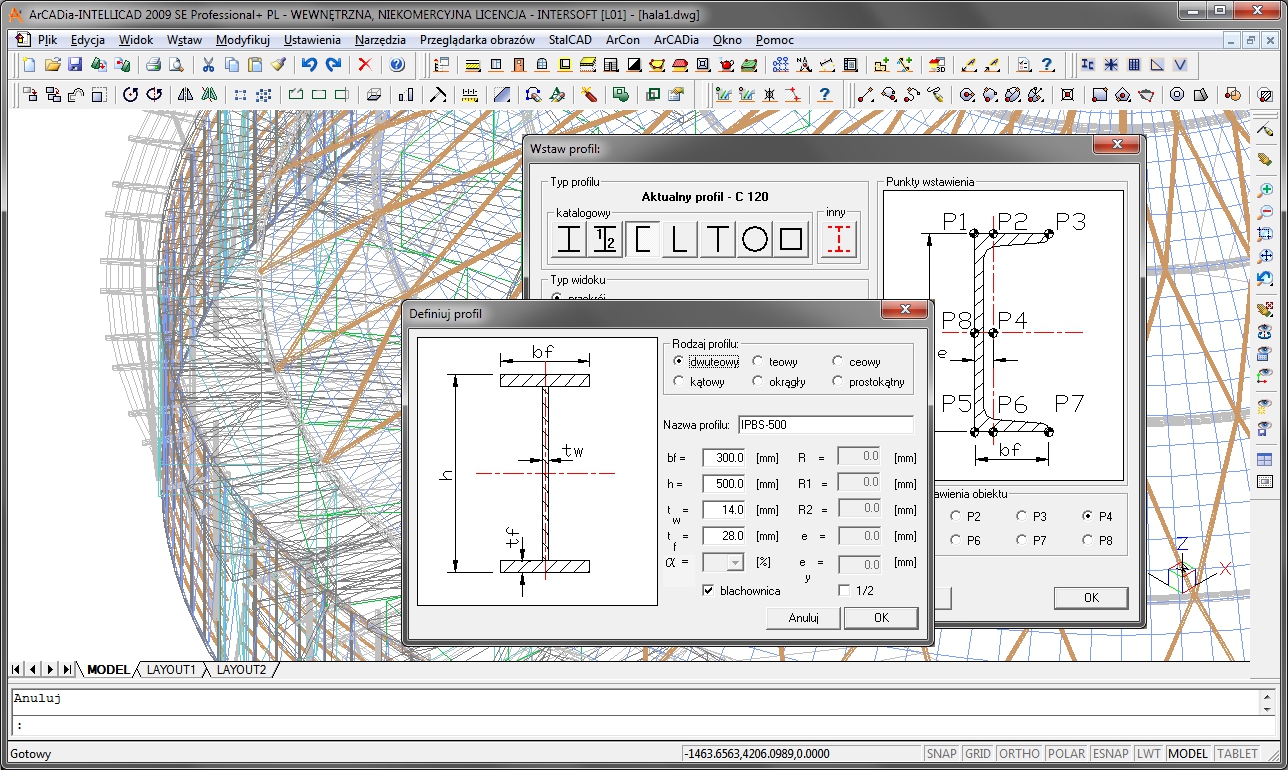

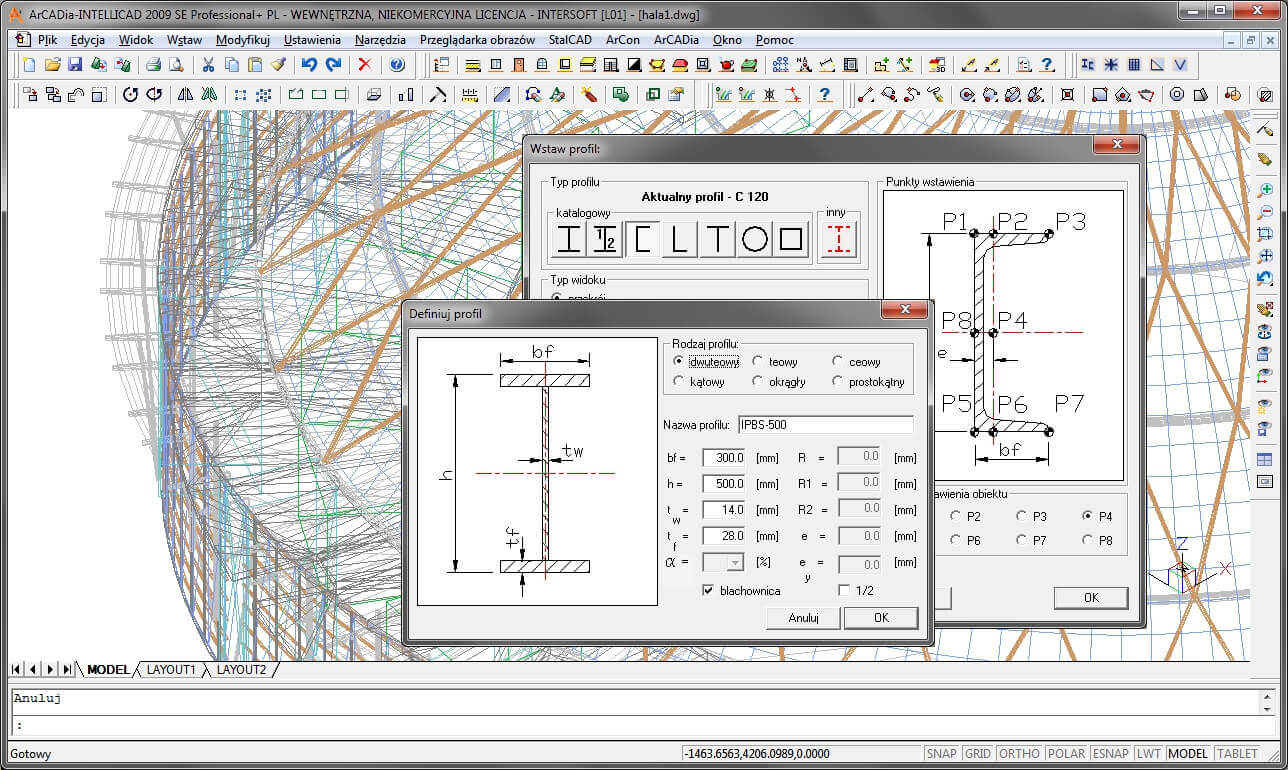

Rysowanie przekrojów katalogowych i własnych podstawowych profili stalowych wstawianych do rysunku jako bloki.
Rysowanie przekrojów w trybie pełnym, konturowym lub konturowym niewidocznym.
Możliwość korzystania z funkcji odsuń.
Możliwość wstawiania przekroju dociętego pod dowolnym kątem.
Możliwość wstawiania przekroju obróconego o dowolny kąt w płaszczyźnie rysunku.

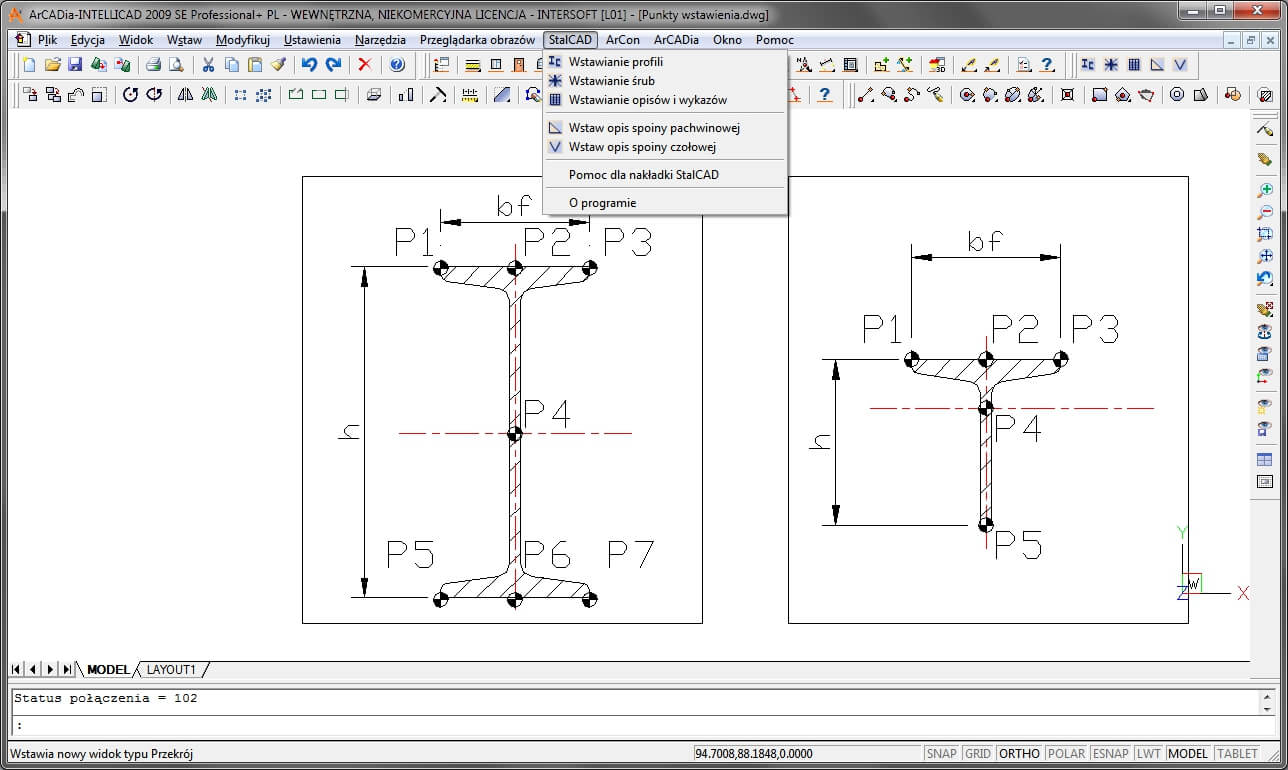

Możliwość rysowania wszystkich charakterystycznych widoków profili i widoków własnych w dwóch podstawowych trybach – jako pojedynczego elementu o podanej długości i kącie obrotu oraz w trybie wskazywania kolejnych punktów na ekranie - jako elementu łamanego z automatycznie wyliczaną i rysowaną linią załamania (docięcia).
Dla widoków możliwość definiowania linii wiodącej widoku (oś, krawędź dolna lub górna) przy wskazywaniu punktów na ekranie.
Możliwość wprowadzania prostych, przemiennych i obróconych układów łączników i otworowania elementów pod łączniki.

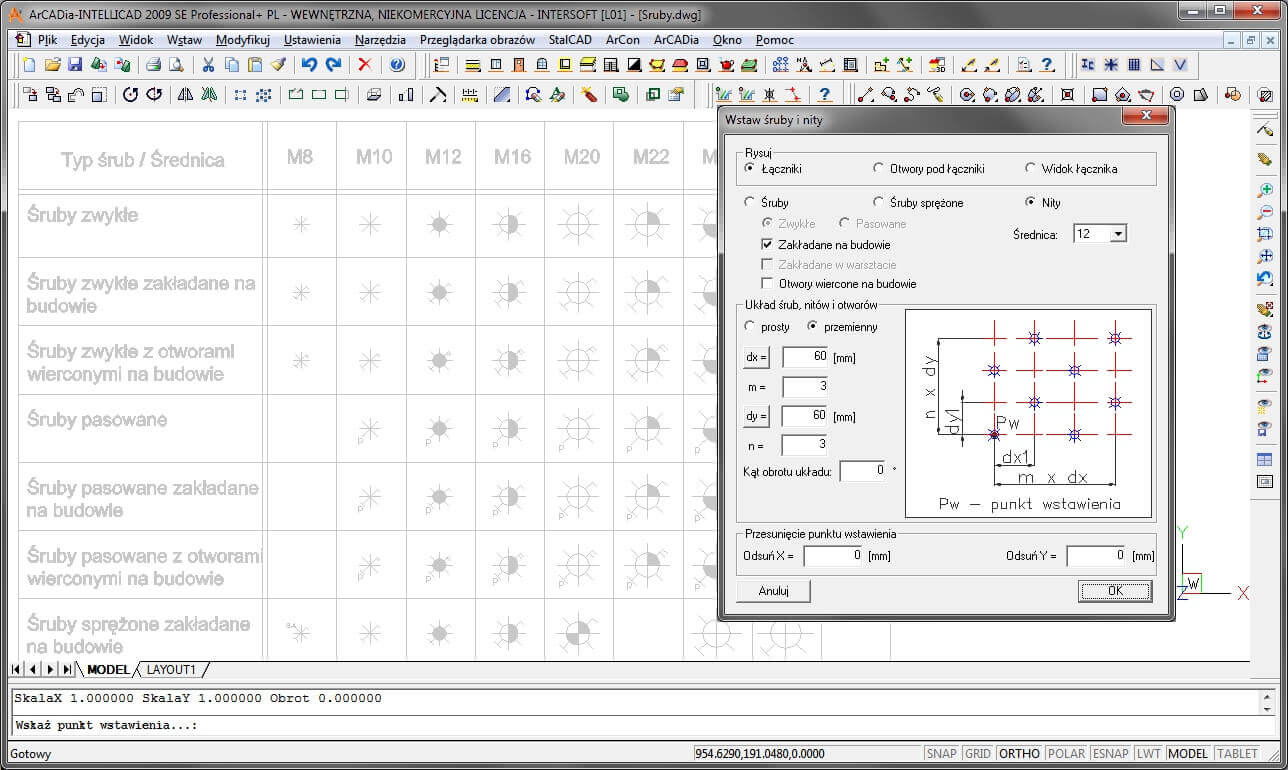

Możliwość wprowadzania śrub zwykłych i sprężonych oraz nitów.
Pełen zestaw podstawowych symboli łączników z uwzględnieniem miejsca ich założenia i wykonania otworowania.
Możliwość wprowadzania widoków łączników.
Możliwość wprowadzania opisów podstawowych elementów w konstrukcjach stalowych.
Możliwość opisu różnych typów spoin czołowych i pachwinowych.

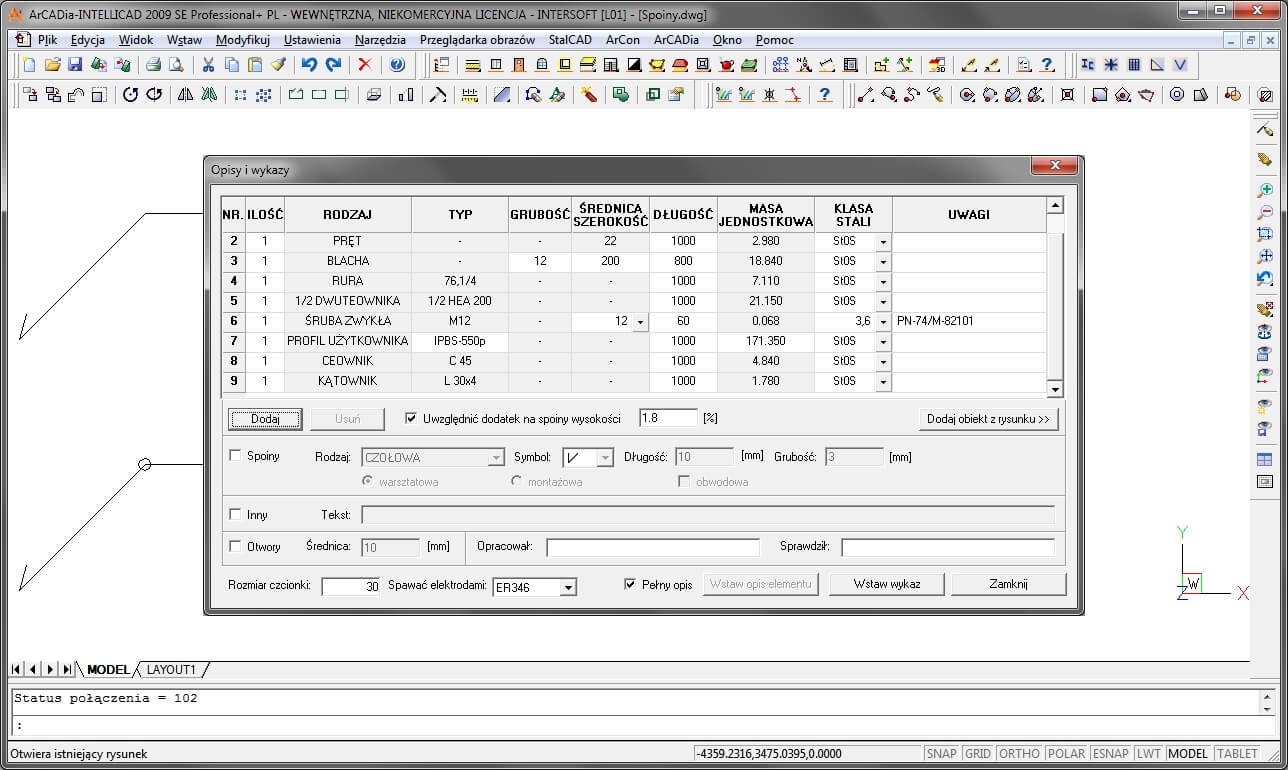

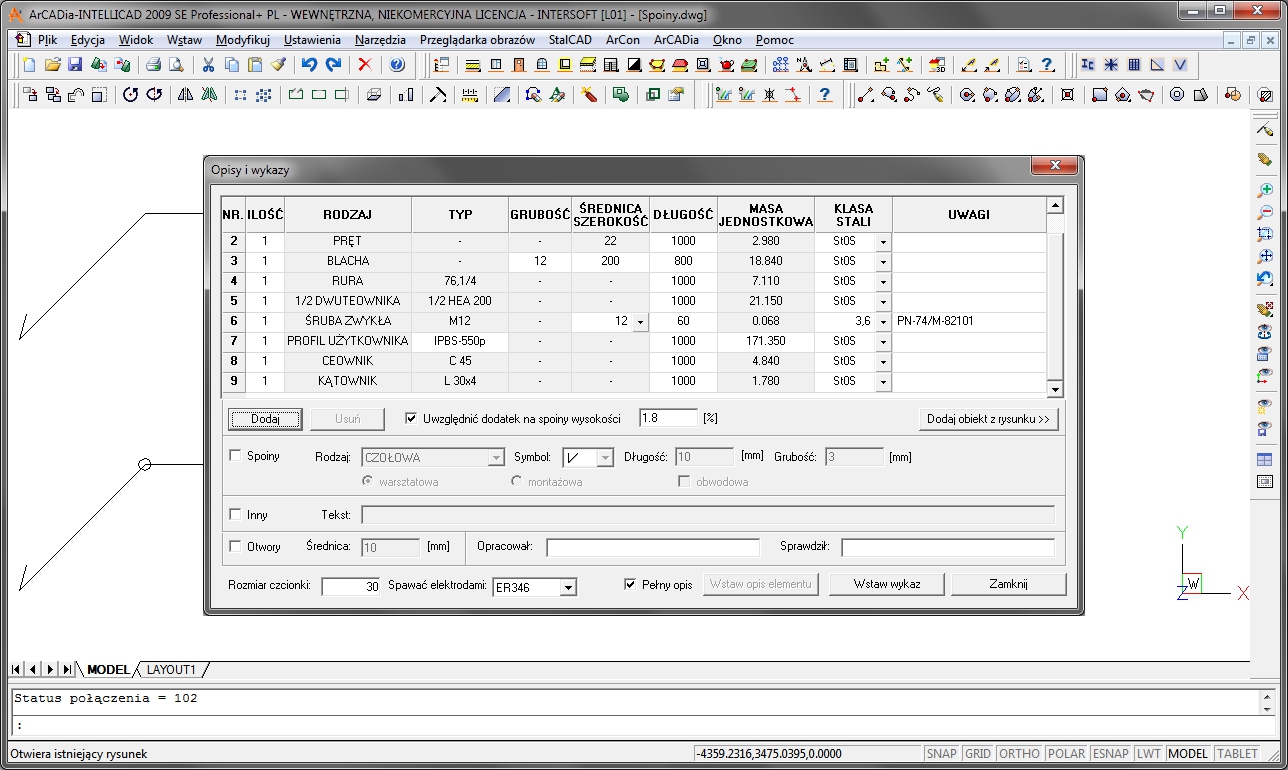

Możliwość przejmowania danych do wykazu i opisów z elementów rysunku narysowanych w nakładce.
Możliwość opisu otworowania pod łączniki oraz wprowadzania innych opisów.
Możliwość definiowania procentowego dodatku na spoiny, uwzględnianego przy tworzeniu wykazu stali profilowej.
