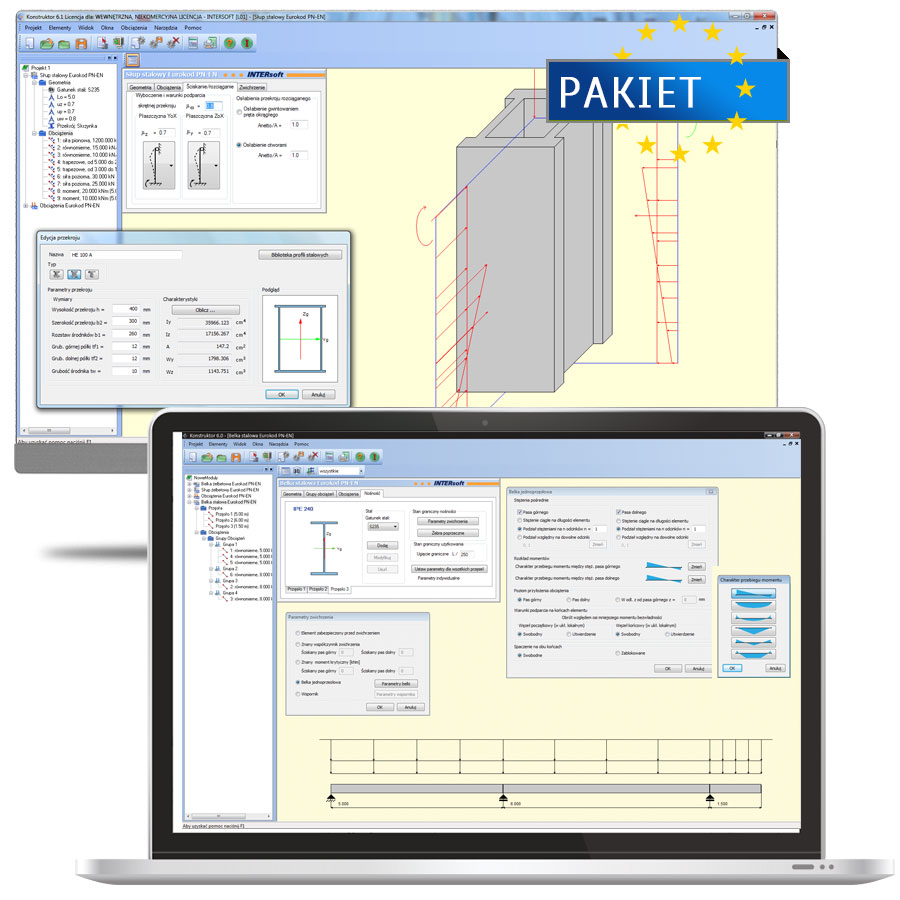

Czym jest program Konstruktor – 6 modułów PN-EN z normami Eurokod.?
Jest to pakiet modułów do analizy konstrukcji żelbetowych w oparciu o normę PN-EN 1992-1-1 Eurokod 2: wrzesień 2008 „Projektowanie konstrukcji z betonu” i konstrukcji stalowych wraz z modułem podstawowym programu Konstruktor 6 + obciążenia z Eurokod PN-EN.
Pakiet składa się z następujących programów, w nawiasie podano ceny katalogowe modułów przy zakupie pojedynczo poza tym pakietem.:
Konstruktor jest modułowym systemem wspomagającym pracę projektanta konstrukcji.
Program obecny na rynku od 2000 r., systematycznie modyfikowany oraz poszerzany o coraz to nowe moduły stał się najczęściej wykorzystywanym programem komputerowym przez polskich konstruktorów budowlanych.
Główny moduł programu Konstruktor przeznaczony jest do zarządzania projektami, nadzoru nad ich strukturą, oraz archiwizacji wykonanych obliczeń. Dodatkowo odpowiada on za przekazywanie danych i wyników między poszczególnymi elementami systemu. W skład programu wchodzą elementy do przeglądania i drukowania wyników obliczeń z poszczególnych modułów systemu. Program wyposażono w funkcje optymalizacji w zakresie ekonomii wydruku oraz narzędzia przeszukiwania, w postaci "drzewa projektu". Integralnym elementem programu jest moduł Obciążenia przeznaczony do budowania tabelarycznych zestawień obciążeń z wykorzystaniem podstawowych norm obciążeniowych (wiatr, śnieg, obciążenia stale i zmienne). Moduł ten pozwala na wykorzystanie wyników zestawień w innych programach obliczeniowych systemu.
Podstawowy moduł systemu, konieczny przy pierwszym zakupie dowolnego modułu.
Program do wykonywania dowolnych zestawień obciążeń.
Zawiera moduły do wyznaczania obciążeń stałych, zmiennych, obciążenia śniegiem, oblodzeniem, wiatrem oraz obciążenia pojazdami według norm PN.
Zawiera moduły do wyznaczania obciążeń stałych, zmiennych, obciążenia śniegiem i wiatrem według najnowszych norm Eurokodowych PN-EN, a także odpowiadających im współczynników obciążenia.
Moduł Belka żelbetowa Eurokod PN-EN przeznaczony jest do obliczeń statycznych i wymiarowania żelbetowych belek ciągłych. Moduł może prowadzić obliczenia statyczne samodzielnie i niezależnie lub przejmować wyniki obliczeń z modułu Rama 2D, w celu przeprowadzenia dalszego wymiarowania elementów. Moduł oblicza siły przekrojowe w belce wykorzystując model metody przemieszczeń w ujęciu macierzowym. W wyniku analizy statycznej otrzymujemy obwiednie sił przekrojowych (momentów i sił tnących) uwzględniającą pełną kombinatorykę dla wszystkich grup obciążeń (z relacjami typu wykluczenie lub występowanie łącznie).
Wymiarowanie zbrojenia wykonano z uwzględnieniem następujących stanów granicznych i warunków użytkowych:
dla zbrojenia na zginanie
stan graniczny nośności z uwagi na obwiednię momentów gnących
stan graniczny użytkowania z uwagi na dopuszczalną szerokość rozwarcia rys prostopadłych do osi elementu (opcjonalnie)
warunków konstrukcyjnych uwzględniających minimalną wielkość zbrojenia w przekroju
dla zbrojenia na ścinanie
stan graniczny nośności z uwagi na obwiednię sił tnących
warunków konstrukcyjnych uwzględniających rozstaw strzemion oraz minimalny stopień zbrojenia strzemionami
Dodatkowo określane jest ugięcie poszczególnych przęseł belki w stanie zarysowanym dla wybranego przez użytkownika schematu statycznego.
Moduł Słup żelbetowy Eurokod PN-EN przeznaczony jest do obliczeń statycznych i wymiarowania słupów żelbetowych. Moduł może prowadzić obliczenia statyczne samodzielnie i niezależnie lub przejmować wyniki obliczeń z modułu Rama 2D, w celu przeprowadzenia dalszego wymiarowania elementów. Moduł oblicza siły przekrojowe w słupie wykorzystując model metody przemieszczeń w ujęciu macierzowym. W wyniku analizy statycznej otrzymujemy zestawy sił przekrojowych (momentów i siły normalnej).
Wymiarowanie zbrojenia wykonano z uwzględnieniem następujących wymogów:
stan graniczny nośności z uwagi na obwiednię momentów gnących w dwóch kierunkach z jednoczesnym działaniem siły podłużnej
warunków konstrukcyjnych uwzględniających minimalną oraz maksymalną wielkość zbrojenia w przekroju
Moduł Konstruktora – Fundamenty bezpośrednie Eurokod PN-EN przeznaczony jest do kompleksowego projektowania pojedynczych żelbetowych stóp i ław fundamentowych usytuowanych bezpośrednio na gruncie w oparciu o normę PN-EN 1992-1-1 Eurokod 2: wrzesień 2008 „Projektowanie konstrukcji z betonu”.
Za pomocą programu można wykonać projekt następujących podstawowych typów fundamentów:
Ławy żelbetowej.
Stopa fundamentowa.
Stopy żelbetowej prostopadłościennej.
Stopy żelbetowej trapezowej.
Stopy żelbetowej kielichowej.
Stopy żelbetowej schodkowej.
Stopy żelbetowej kołowej.
Belka stalowa EUROKOD PN-EN to moduł programu Konstruktor przeznaczony do analizy statycznej, wymiarowania i sprawdzania nośności (stan graniczny nośności i użytkowania) dowolnie obciążonych, stalowych belek wieloprzęsłowych wykonanych z profili walcowanych.
Możliwości modułu Belka stalowa EUROKOD PN-EN:
Obliczenia statyczne i sprawdzanie nośności stalowych belek ciągłych w oparciu o PN-EN 1993-1-1 Eurokod 3: czerwiec 2006. "Projektowanie konstrukcji stalowych".
Obliczenia sił przekrojowych metodą przemieszczeń w ujęciu macierzowym.
Automatyczna obwiednia sił przekrojowych dla wszystkich grup obciążeń.
Sprawdzenie warunków nośności każdego przęsła belki dla maksymalnego momentu zginającego z obwiedni momentów gnących.
Sprawdzenie warunków nośności każdego przęsła belki dla minimalnego momentu zginającego z obwiedni momentów gnących.
Sprawdzenie nośności przekroju na ścinanie ekstremalną siłą poprzeczną w danym przęśle.
Sprawdzenie stanu granicznego użytkowania (ekstremalne ugięcie sprężyste dla przęsła).
Słup stalowy EUROKOD PN-EN to moduł programu Konstruktor przeznaczony jest do obliczeń statycznych i sprawdzania nośności stalowych słupów jednogałęziowych obciążonych w dwóch kierunkach. Program oblicza siły przekrojowe w słupie wykorzystując model metody przemieszczeń w ujęciu macierzowym. W wyniku analizy statycznej otrzymujemy układ sił przekrojowych (momentów, sił tnących i sił normalnych) w dwóch kierunkach w złożonym stanie naprężenia. Algorytm sprawdzania nośności słupów wykonany został w oparciu o normę PN-EN 1993-1-1 Eurokod 3: czerwiec 2006. „Projektowanie konstrukcji stalowych”.
Możliwości modułu Słup stalowy EUROKOD PN-EN:
Obliczenia statyczne i sprawdzanie nośności słupów jednogałęziowych obciążonych w obu kierunkach wg PN-EN 1993-1-1 Eurokod 3: czerwiec 2006 „Projektowanie konstrukcji stalowych”.
Przejmowanie obliczeń statycznych z modułu Rama 2D.
Współpraca z modułem Obciążenia Eurokod PN-EN programu Konstruktor.
Obliczanie sił przekrojowych metodą przemieszczeń w ujęciu macierzowym.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
Program obecny na rynku od ponad 20 lat, doceniony przez tysiące inżynierów budownictwa licznymi opiniami i nagrodami.
Program jest częścią modułowego systemu Konstruktor w którego skład wchodzi 34 moduły z zakresu projektowania konstrukcji stalowych, żelbetowych i drewnianych. Modułowość systemu pozwala na stopniowe rozbudowywanie programu zgodnie z potrzebami projektanta bez ponoszenie znacznych kosztów na zakup oprogramowania.
