Ze względu na kompleksowe zmiany w wersji 15 systemu ArCADia BIM, aktualizacji wymagają wszystkie moduły systemu.

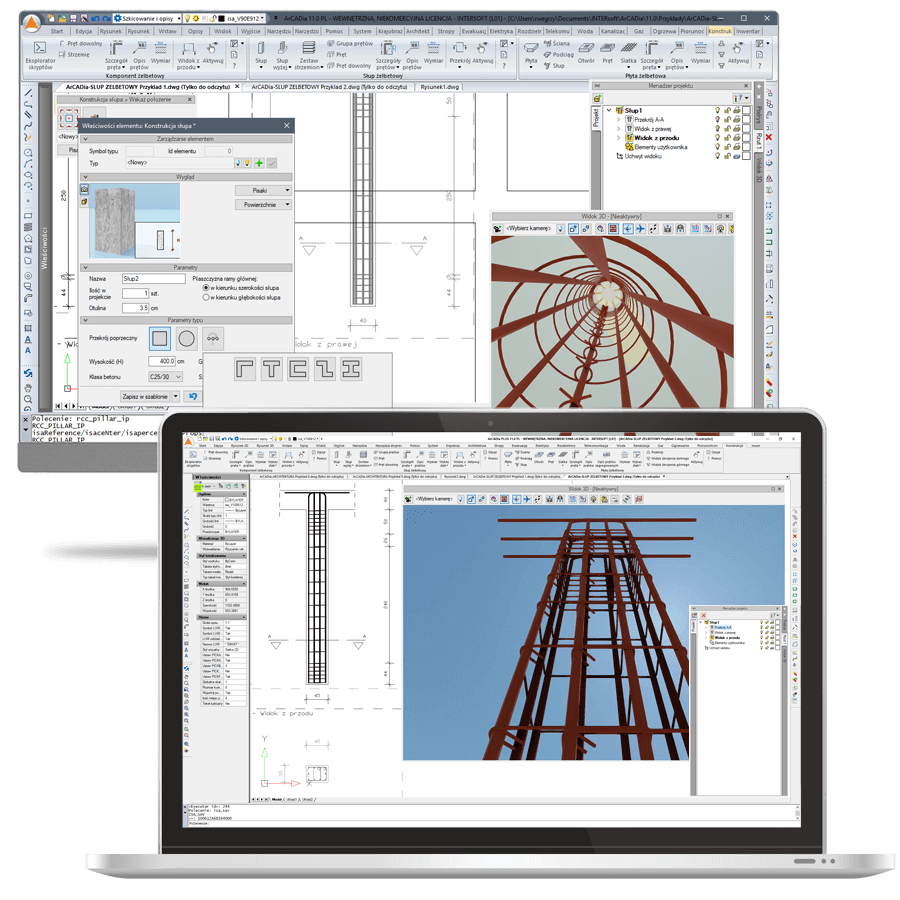

ArCADia-SŁUP ŻELBETOWY to moduł branżowy systemu ArCADia oparty na technologii BIM (Building Information Modeling). Program przeznaczony jest dla projektantów konstrukcji budowlanych. Celem działania aplikacji jest możliwie maksymalne wsparcie użytkownika w opracowaniu wykonawczych rysunków konstrukcyjnych słupów żelbetowych w programach CAD.
ArCADia-SŁUP ŻELBETOWY jest programem obiektowym, w którym na podstawie płasko wprowadzonych przez użytkownika danych w postaci widoków i przekrojów elementu tworzony jest przestrzenny model zbrojenia słupa, umożliwiający jego dalszą edycję i na przykład automatyczne tworzenie nowych przekrojów elementu. Kształtowanie zbrojenia elementu w programie możliwe jest na podstawie wytycznych zawartych w normie PN-EN 1992-1-1 Eurokod 2: wrzesień 2008. Program pozwala na wprowadzanie danych o zbrojeniu elementu przez projektanta, ale także przechwytuje te dane bezpośrednio z programów obliczeniowych: modułu EuroŻelbet w programie R3D3-Rama 3D i R2D2-Rama 2D oraz modułu Słup żelbetowy PN-EN systemu Konstruktor. Możliwe jest również skopiowanie wybranego, gotowego słupa z tego samego lub wcześniej wykonanego dokumentu.
Możliwości programu ArCADia-SŁUP ŻELBETOWY
Projektowanie wielu słupów w ramach jednego dokumentu.
Budowanie nowego dokumentu przez kopiowanie gotowych słupów z wcześniej wykonanych rysunków lub w ramach tego samego dokumentu.
Konstruowanie geometrii i zbrojenia elementu w dwóch lub czterech bocznych widokach podstawowych oraz w dowolnej ilości założonych przekrojów słupa.
Pełne sterowanie widocznością na rysunku i wydruku dla widoków oraz przekrojów i ich elementów składowych oraz możliwość przełączania się między nimi w trakcie pracy nad modelem.
Dowolne przesuwanie i dodawanie nowych przekrojów słupa.

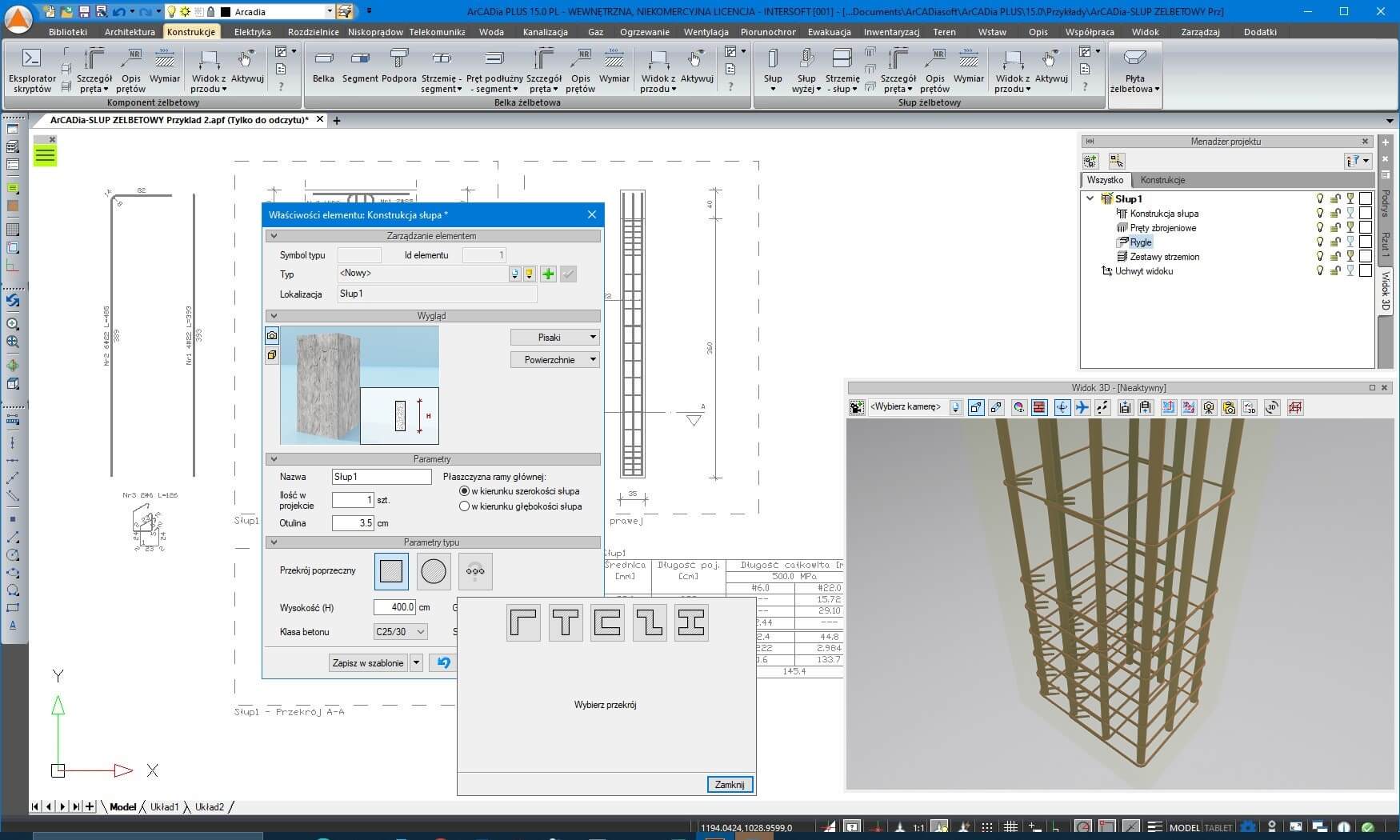

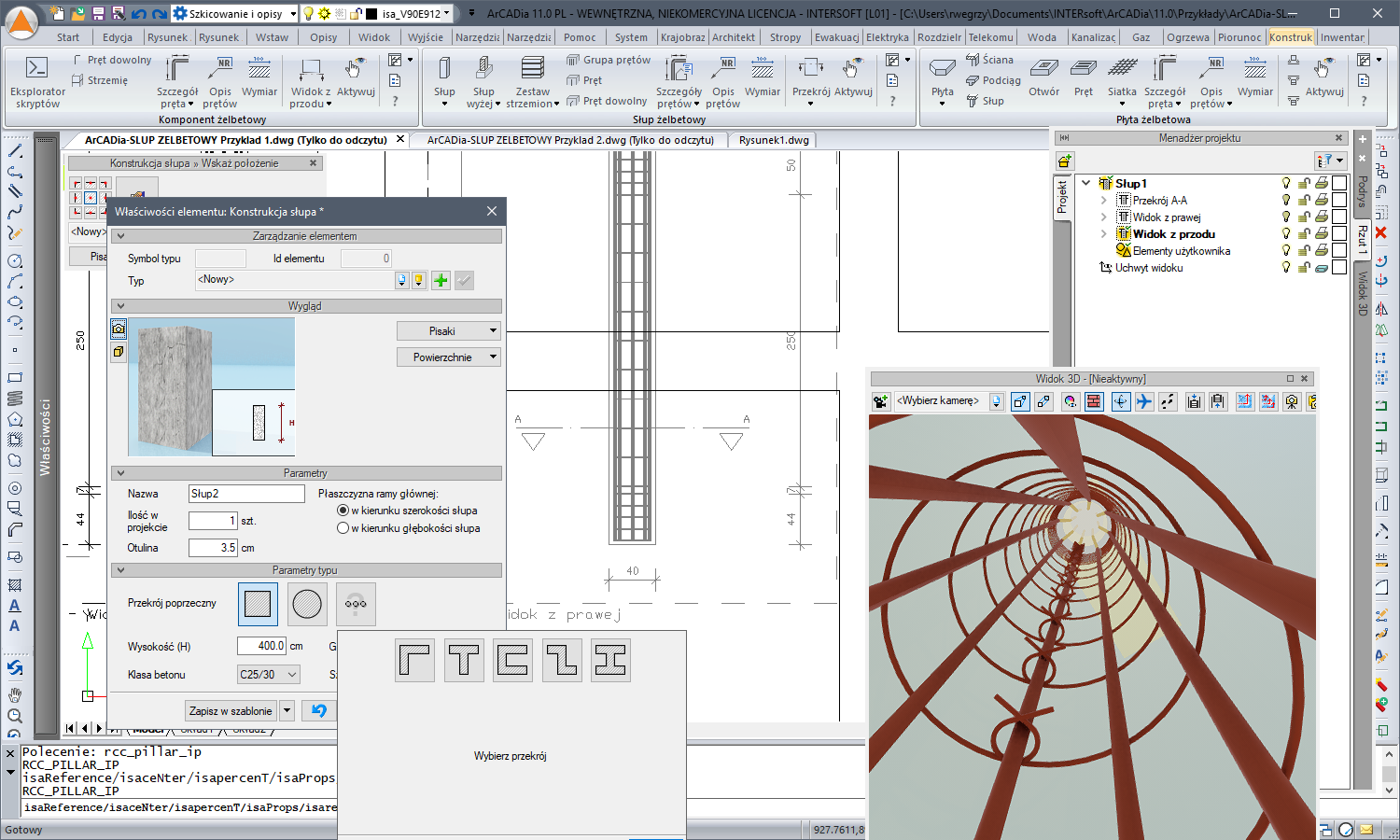

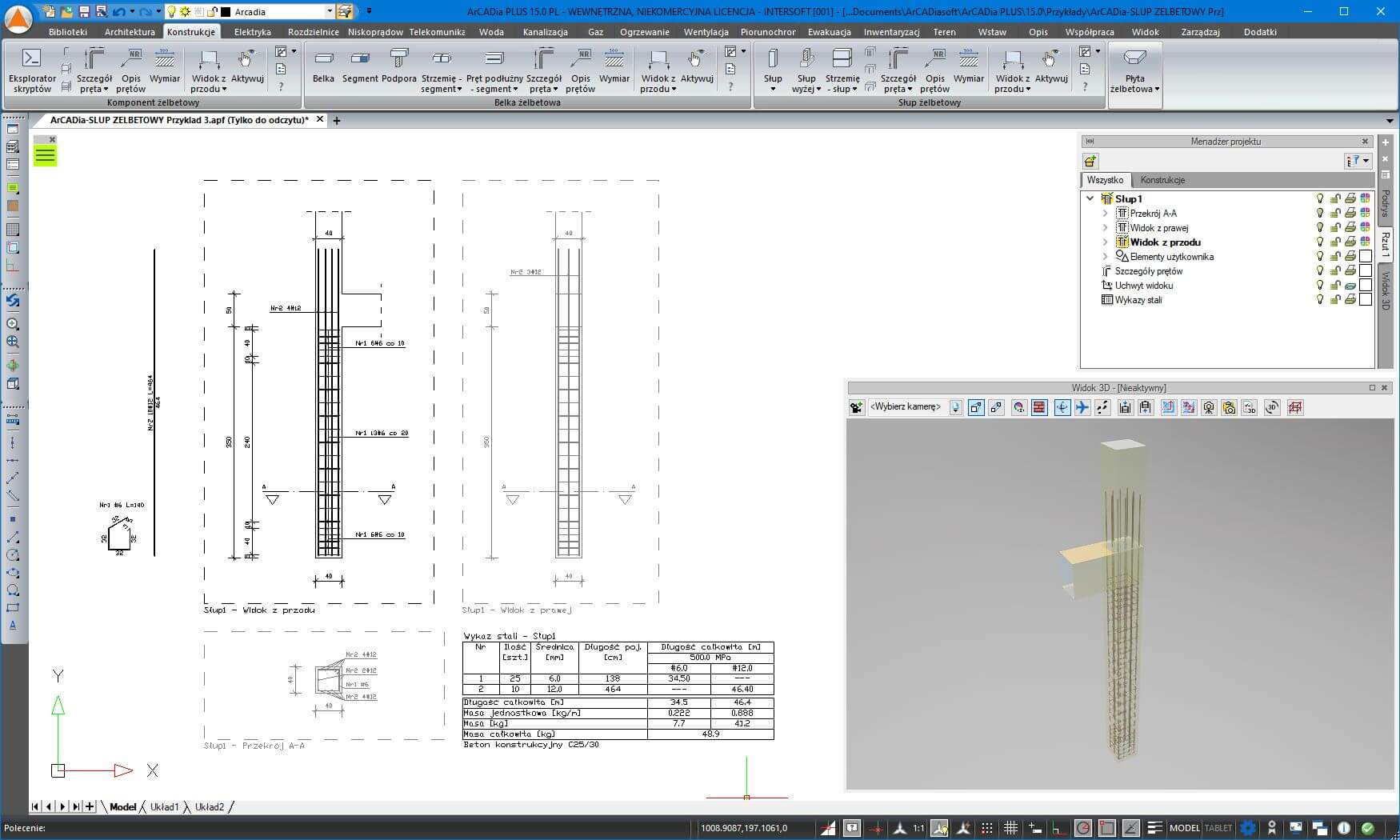

Kształtowanie praktycznie dowolnej geometrii przekroju słupa: prostokątnej, okrągłej, kątowej, teowej, ceowej, zetowej i dwuteowej, wraz z elementami przyległymi w górnej części słupa: ryglami i słupem wyższej kondygnacji lub ryglami dochodzącymi na jego wysokości.

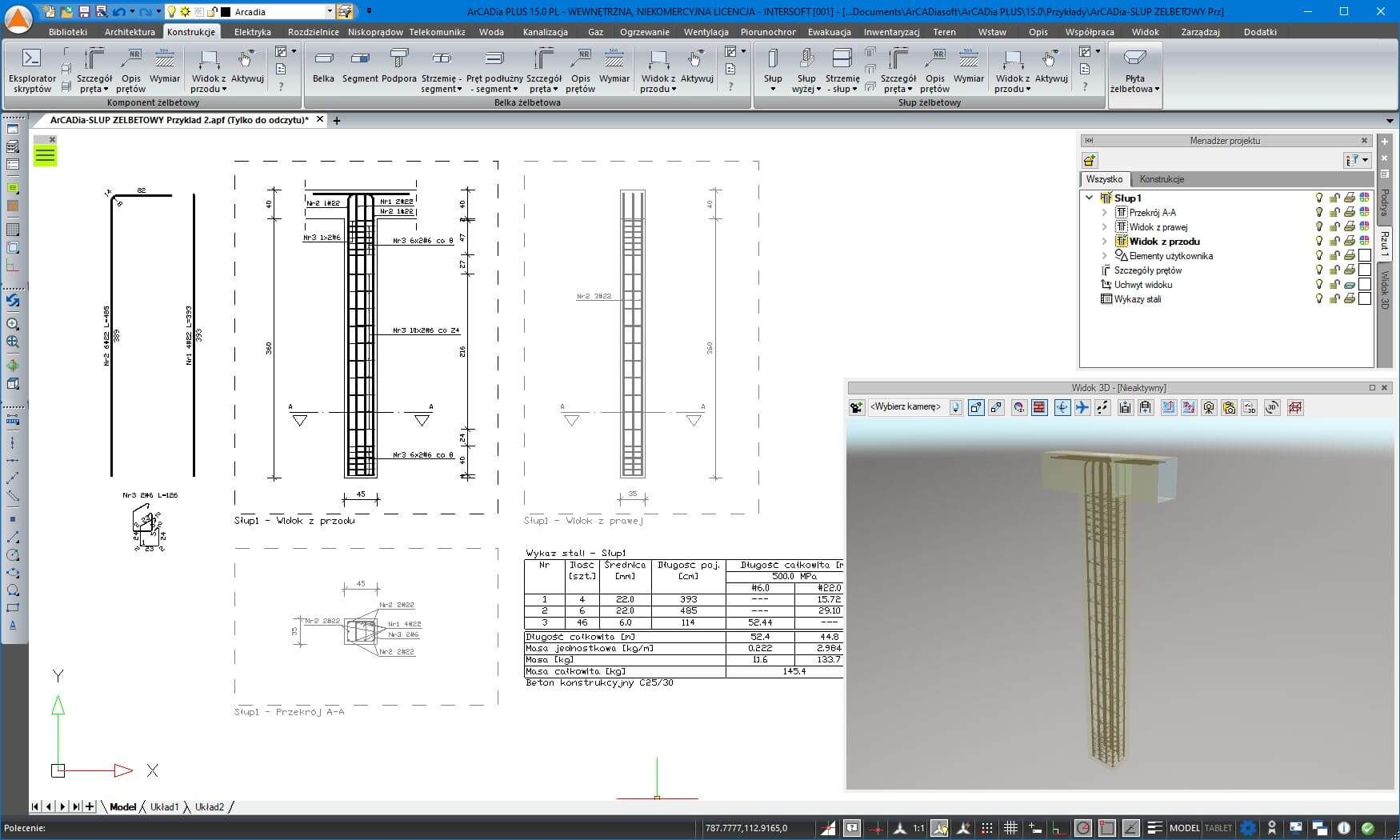

Dla słupów o przekroju prostokątnym i okrągłym wsparcie automatycznego kształtowania zbrojenia podłużnego, z możliwością jego automatycznego podgięcia do rygli lub wypuszczenia do słupa wyższej kondygnacji.

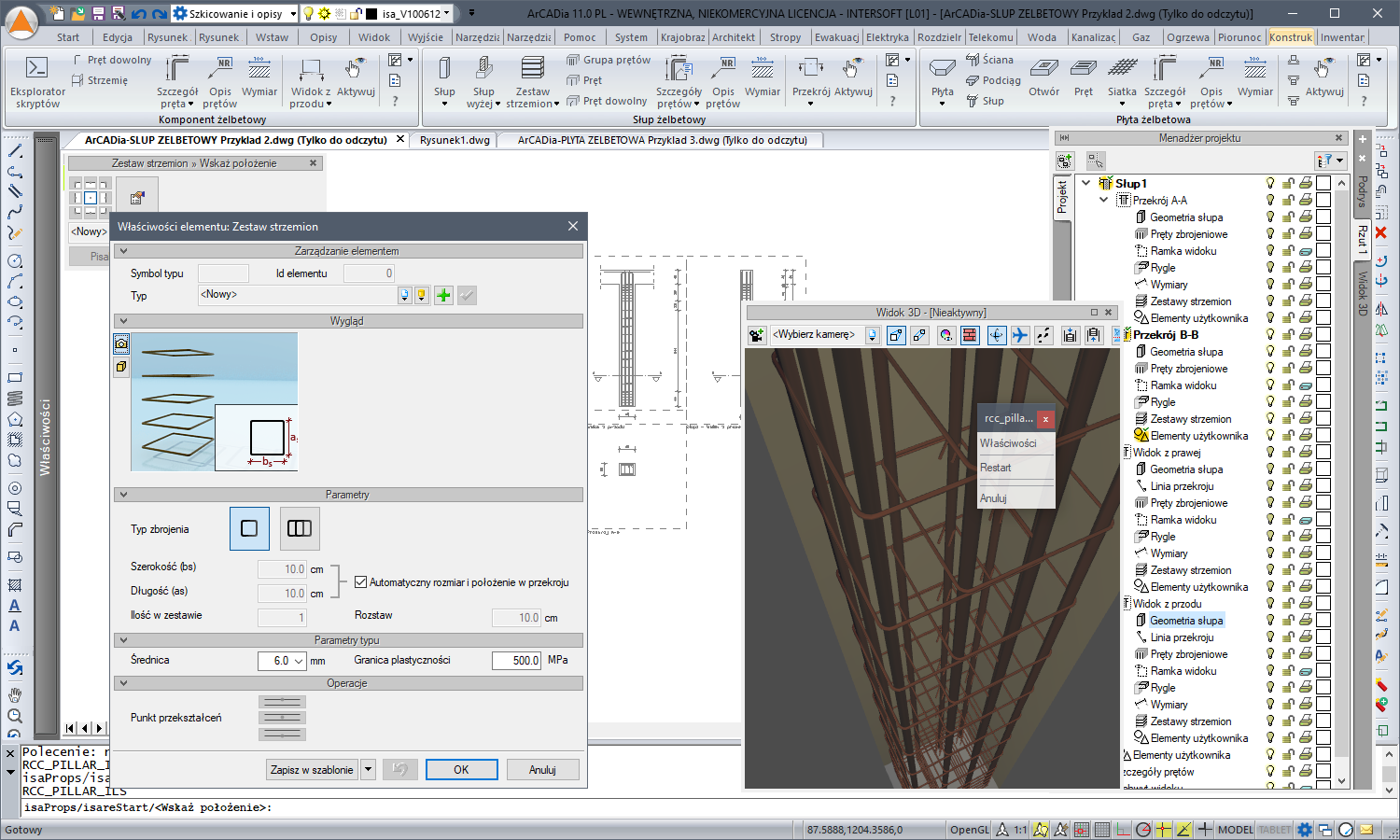

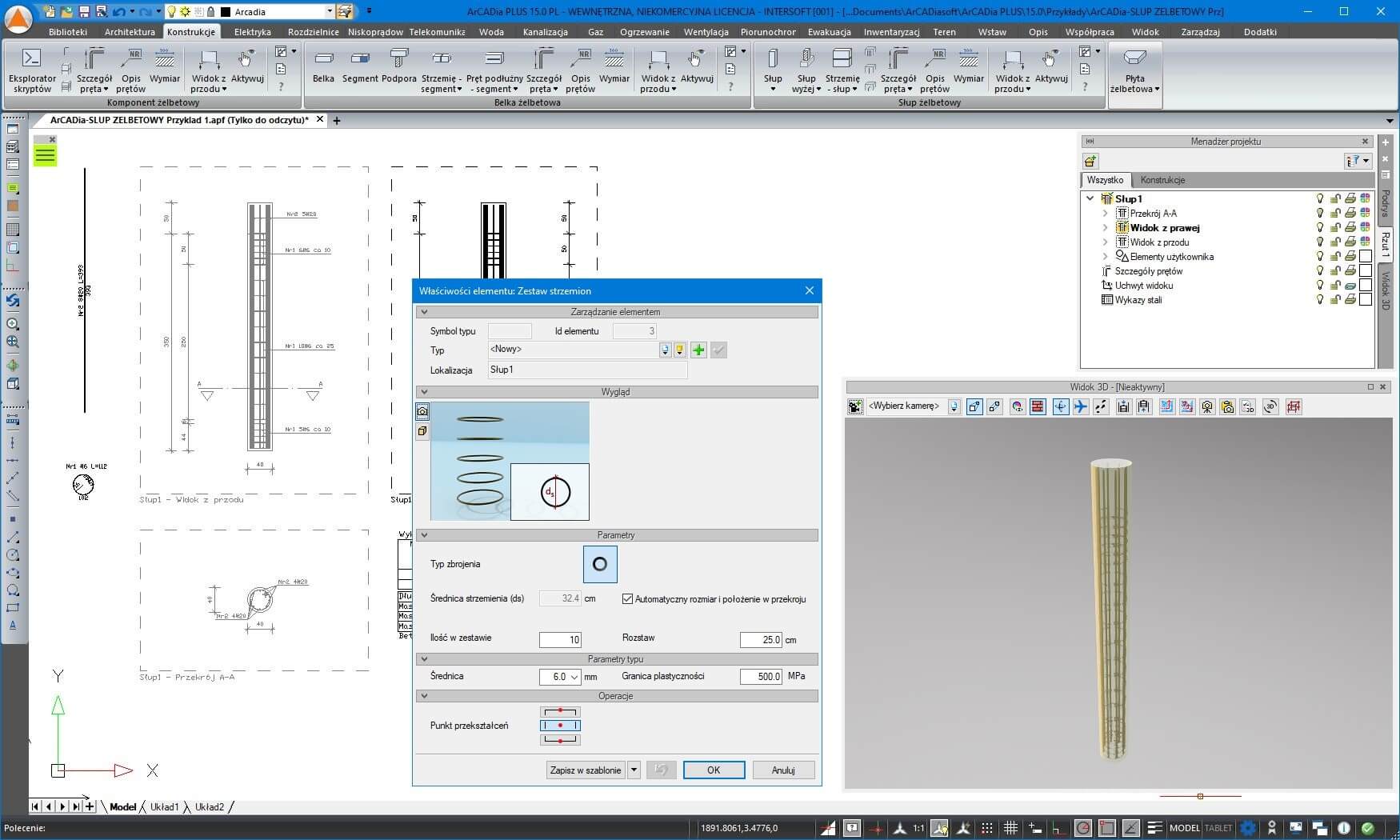

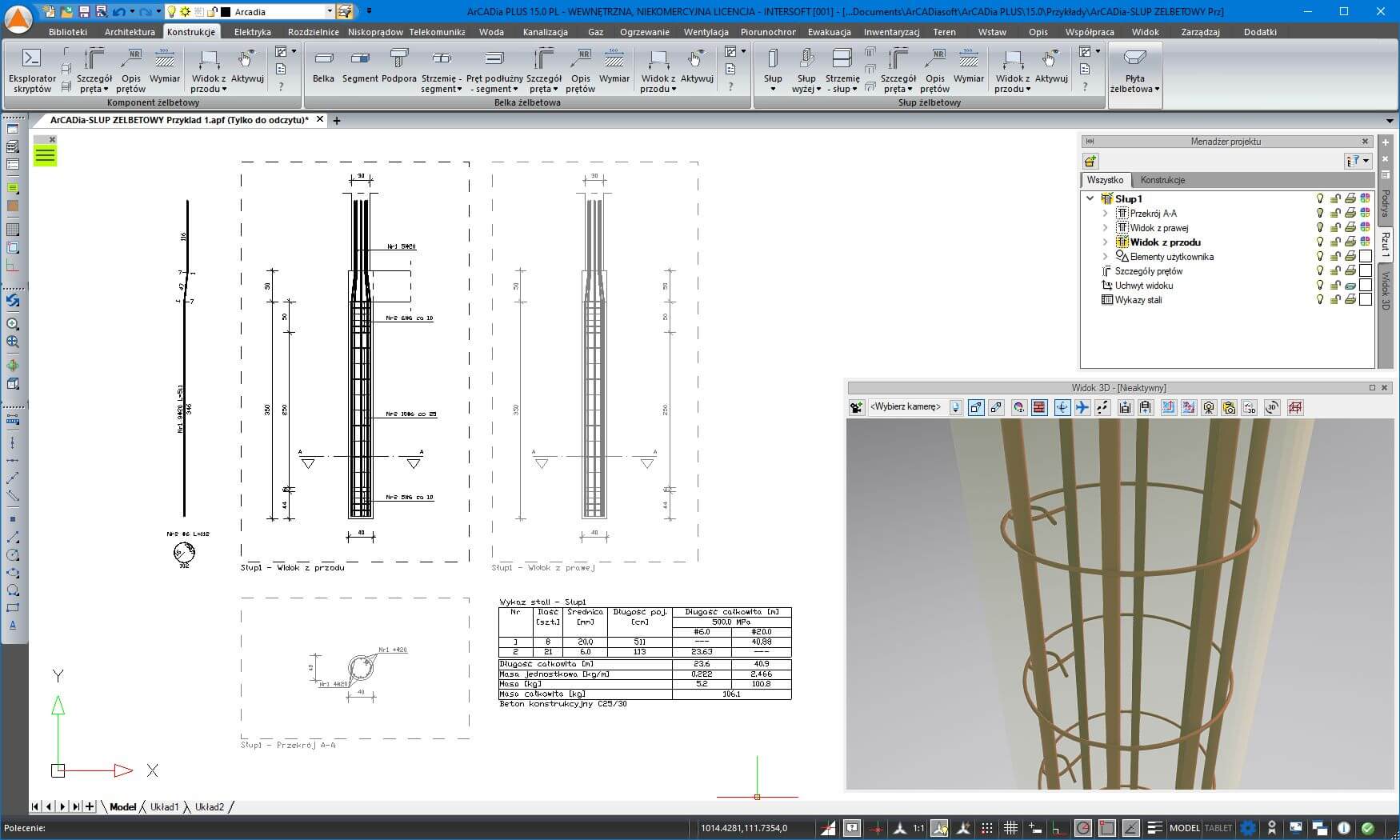

Automatyczne kształtowanie zbrojenia poprzecznego słupa prostokątnego w postaci strzemion dwuciętych i czterociętych rozłożonego w strefach zadanych przez użytkownika.
Automatyczne kształtowanie typowego zbrojenia poprzecznego słupa dla pozostałych geometrii przekroju.
Zmiana kierunku strzemion czterociętych w przekroju słupa.
Wymiarowanie zbrojenia w milimetrach lub centymetrach, z możliwością ustawiania dokładności.
Automatyczne uwzględnianie długości kotwienia prętów podłużnych przy ich zaginaniu do rygli i wypuszczeniu do słupa wyższej kondygnacji dla słupów prostokątnych i okrągłych.
Automatyczne uwzględnianie otulenia zbrojenia podłużnego i poprzecznego przy jego rozkładzie w zbrojonym elemencie.
Tworzenie prętów zbrojeniowych o dowolnym kształcie.
Modyfikacje kształtu i właściwości prętów zbrojeniowych.
Narzędzia edycyjne umożliwiające dowolną lokalizację zbrojenia na widokach i w przekroju elementu.
Automatyczne wyrzucanie prętów zbrojeniowych z ich wymiarowaniem i opisem (szczegóły prętów zbrojeniowych).
Dowolne wstawianie opisów zbrojenia do widoków i przekrojów elementów.
Automatyczna ciągła numeracja wszystkich prętów w ramach jednego dokumentu.
Automatyczne tworzenie i modyfikacja wykazu stali zbrojeniowej na podstawie stworzonego modelu zbrojenia (wykaz dla elementu lub wykaz dla całego rysunku).
Automatyczne tworzenie zbrojonego modelu słupa na podstawie obliczeń uzyskanych w module EuroŻelbet w programach R3D3-Rama 3D i R2D2-Rama 2D oraz module Słup żelbetowy PN-EN systemu Konstruktor.

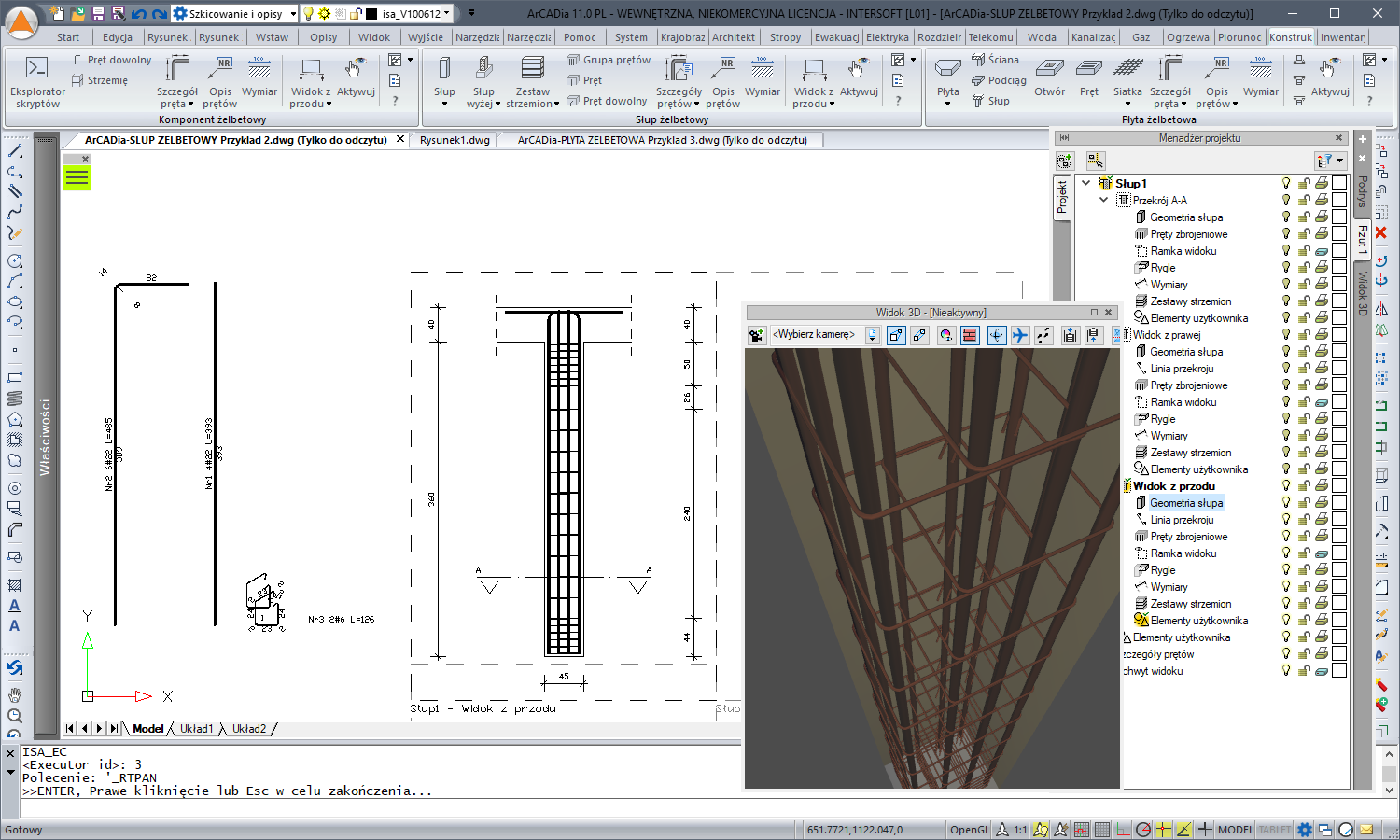

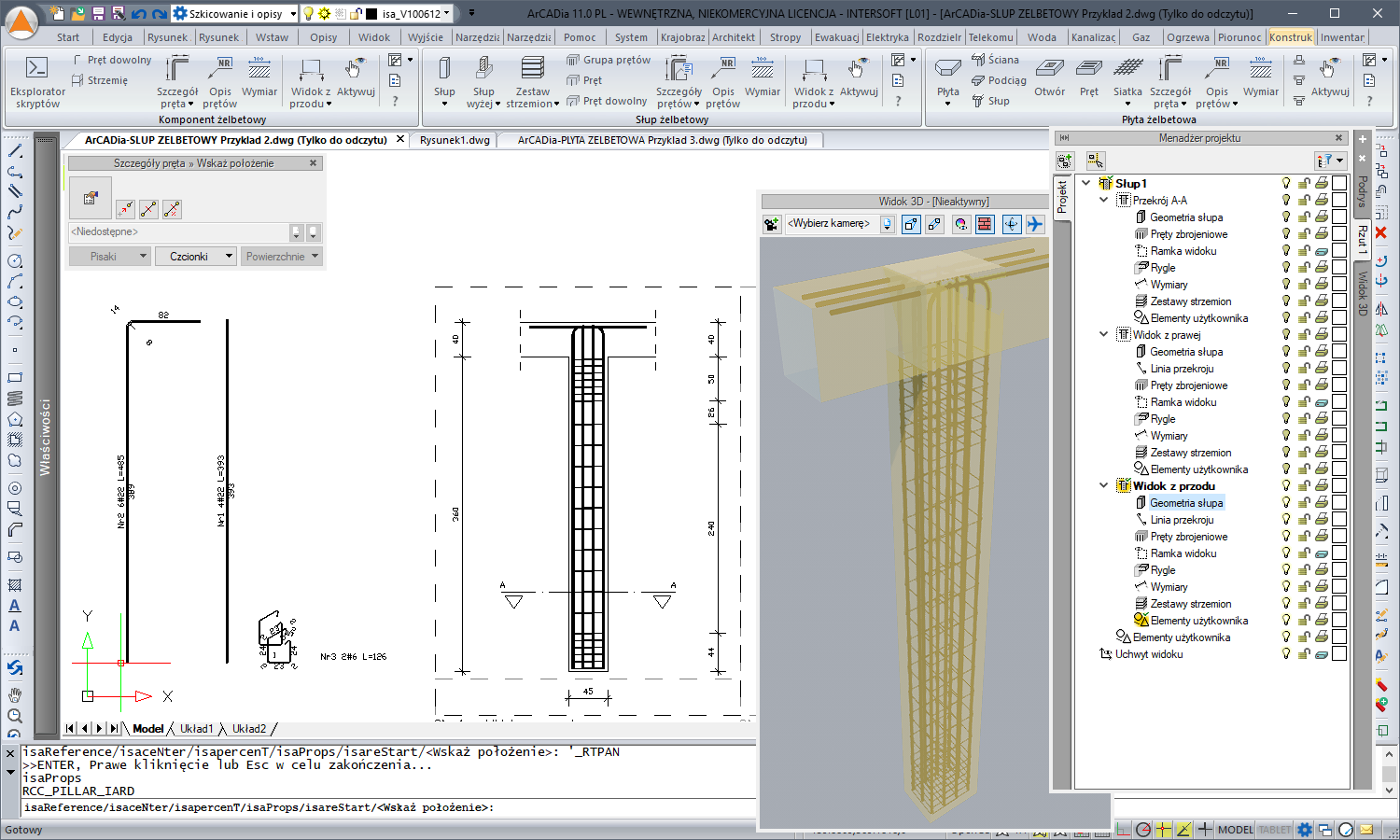

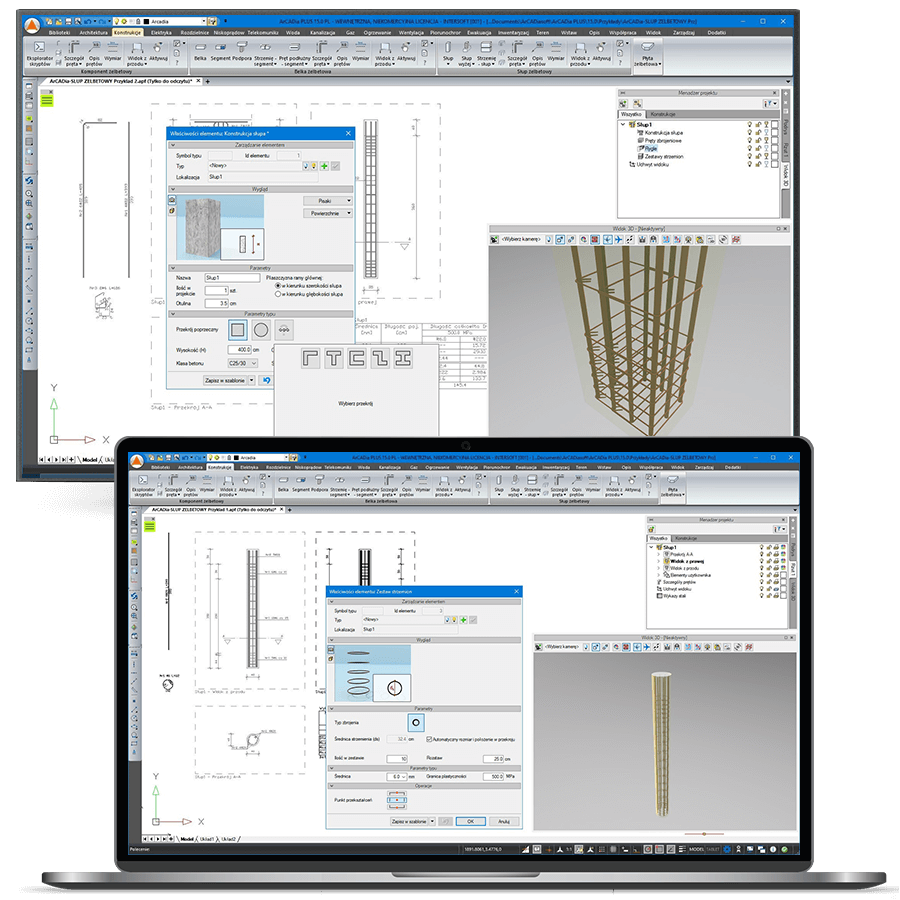

Podgląd stworzonego modelu zbrojenia słupa w widoku 3D.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Do działania programu ArCADia-SŁUP ŻELBETOWY 15 wymagany jest:
program ArCADia BIM LT 15 lub ArCADia BIM 15 lub ArCADia BIM PLUS 15.
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
Klienci posiadający moduły branżowe oraz biblioteki obiektów systemu ArCADia BIM 10/11/12/14 w poprzednich wersjach, muszą je zaktualizować do wersji 15.
