Program ArCADia-INSTALACJE ODGROMOWE to moduł systemu ArCADia BIM, który pozwala na stworzenie projektu instalacji zabezpieczającej budynek przed wyładowaniami atmosferycznymi. Projekt może obejmować zarówno zabezpieczenie budynku jednorodzinnego, jak i stworzenie pełnej instalacji odgromowej w budynkach wielorodzinnych czy użyteczności publicznej. Program pozwala na stworzenie projektu wykonawczego w formie rysunków DWG, sprawdzenie poprawności jego wykonania (połączeń elementów i zamknięcia obwodów), wykonuje niezbędne obliczenia zgodnie z obowiązującymi normami i umożliwia sporządzenie z nich raportu końcowego.
MOŻLIWOŚCI PROGRAMU ArCADia-INSTALACJE ODGROMOWE:
PROJEKT WYKONAWCZY INSTALACJI NA DACHU I BUDYNKU.

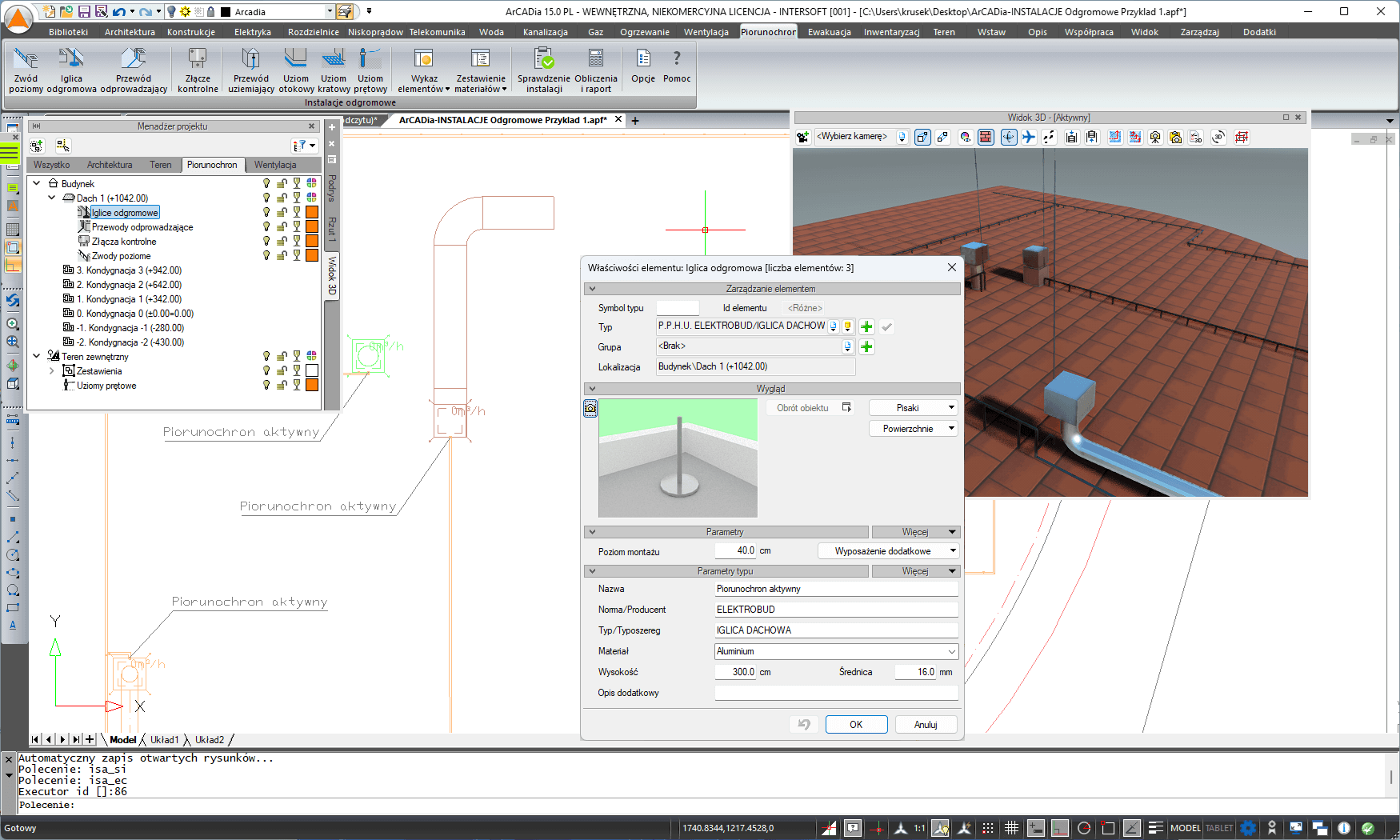

Program umożliwia wykonanie rysunku instalacji odgromowej opcjami zwodu poziomego dzięki którym obrysowywany jest dach (każda jego połać) wzdłuż kalenic, naroży, koszy, okapów i innych krawędzi. Po zamknięciu obwodu instalację łączymy ze złączem kontrolnym przewodem odprowadzającym, który samodzielnie znajduje najkrótszą drogę do złącza. Idąc po płaszczyźnie połaci, okapie, a następnie ścianie budynku, dochodzi on do skrzynki lub samego złącza kontrolnego. Przy większych budynkach na dachu można również wprowadzić maszt piorunochronu.
PROJEKT WYKONAWCZY INSTALACJI W TERENIE.
Program od złącza kontrolnego do uziomu otokowego, kratowego lub prętowego prowadzi przewód uziemiający. Wskazanie na rzucie uziomu i złącza kontrolnego wystarczy: program może samodzielnie wprowadzić połączenie, które, idąc od uziomu w terenie, znajdzie ścianę budynku i po niej dojdzie do złącza kontrolnego.
OBLICZENIA I KONTROLA POPRAWNOŚCI PROJEKTU.

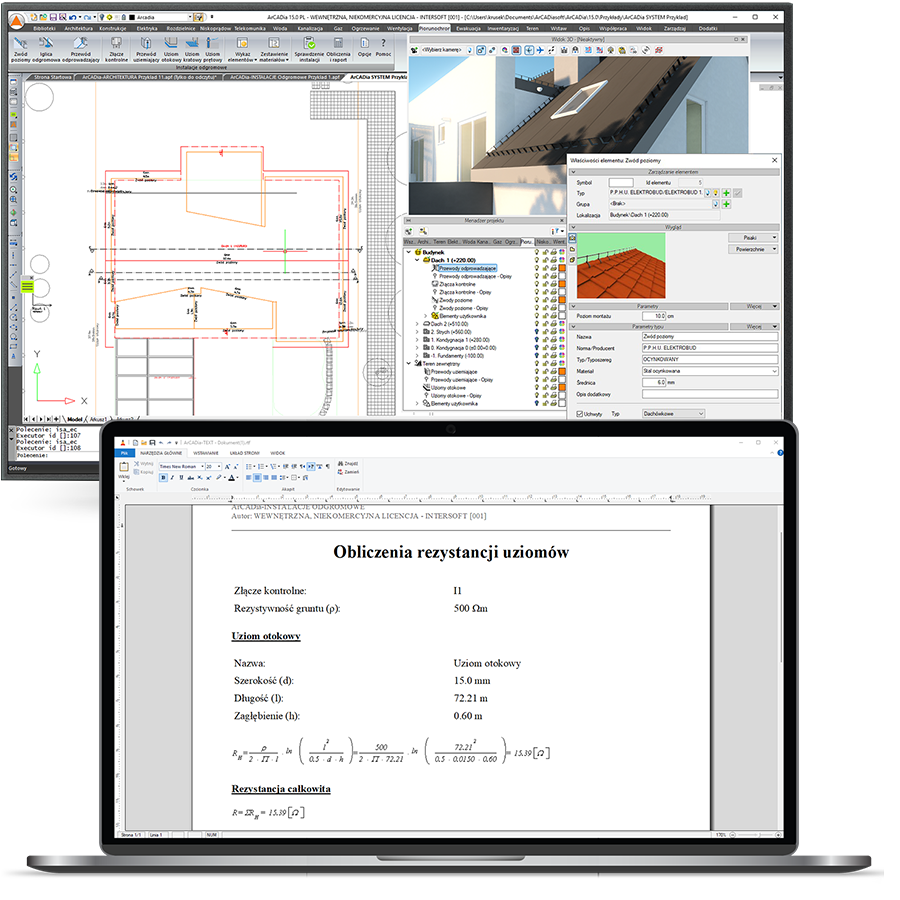

Przed wykonaniem obliczeń, wprowadzeniem zestawień i wykonaniem raportu należy sprawdzić poprawność połączeń elementów. Program posiada funkcjonalność która pozwala na automatyczne sprawdzenie poprawności projektu, po zakończeniu procesu sprawdzania wyświetla ona okno z informacją o poprawności wykonanej instalacji. Jeśli jakieś elementy nie są połączone, będą one oznakowane, a po ich kliknięciu w tabeli zostaną zaznaczone, wyśrodkowane i przybliżone bądź oddalone na rzucie. Jeśli projekt jest poprawny można dokonać obliczeń uziomów, program wykonuje je automatycznie na podstawie rysunku i zadanej w opcjach rezystancji gruntu.
RAPORTY I ZESTAWIENIA.
Jeśli instalacja jest wykonana poprawnie, można przystąpić do raportu, który otworzy okno ArCADia-TEXT, gdzie będzie można wprowadzić ewentualne zmiany i je zapisać.
Zestawienia elementów i materiałów wprowadzane są na rzut, a po zaznaczeniu można je zapisać do formatu RTF lub CSV.
Współpraca ArCADia-INSTALACJE ODGROMOWE z programem AutoCAD® firmy Autodesk.
Program ArCADia-INSTALACJE ODGROMOWE będący modułem systemu ArCADia BIM posiada możliwość pracy jako nakładka dla programu AutoCAD®. ArCADia BIM to połączenie programów bazowych z modułami branżowymi. Projektanci zależnie od swoich potrzeb do modułu branżowego mogą wybrać program podstawowy spośród trzech wersji ArCADia 10 / PLUS 10 i LT 10. Programy te są edytorem graficznym CAD i środowiskiem integrującym w swoim interfejsie wszystkie moduły branżowe.
Całe środowisko ArCADia BIM dostępne jest również dla użytkowników programu AutoCAD® w formie nakładki dla tego programu. Kupując program ArCADia BIM AC użytkownicy oprogramowania firm Autodesk mogą w pełni korzystać z dobrodziejstw naszego systemu BIM w dobrze znanym sobie środowisku CAD. ArCADia AC i wszystkie nakładki naszego systemu w pełni wspierają format DWG gwarantując użytkownikom, że projekt w nich wykonany będzie dostępny dla użytkowników innych programów CAD. Całe środowisko ArCADia BIM dla programu AutoCAD® jest dostępne wersji 64-bitowej.
Procesor klasy Pentium 4 (zalecany min. Intel Core i5)
2 GB pamięci operacyjnej (zalecane min. 8 GB i system 64-bit)
3 GB wolnego miejsca na dysku
karta graficzna kompatybilna z DirectX 9.0c (zalecane karty z min. 1GB RAM)
system: Windows 10 lub Windows 8.1 PL Windows 7 (zalecany system 64-bit)
Do działania programu ArCADia-INSTALACJE ODGROMOWE wymagany jest :
Program ArCADia LT lub ArCADia 10 lub ArCADia PLUS 10 lub ArCADia AC z programem AutoCAD. W przypadku instalacji modułu z ArCADia AC jako nakładka dla programu AutoCAD wspierane są wersje AutoCAD 2015/2016/2017
Uwagi dodatkowe:
Klienci posiadający program:
ArCADia-ARCHITEKTURA: powinni zamówić aktualizację do wersji ArCADia-ARCHITEKTURA 9
ArCADia-DROGI EWAKUACYJNE: powinni zamówić aktualizację do wersji ArCADia- DROGI EWAKUACYJNE 2
ArCADia-IFC: powinni zamówić aktualizację do wersji ArCADia-IFC 2
ArCADia-INSTALACJE ELEKTRYCZNE: powinni zamówić aktualizację do wersji ArCADia-INSTALACJE ELEKTRYCZNE 2
ArCADia-INSTALACJE ELEKTRYCZNE PLUS: powinni zamówić aktualizację do wersji ArCADia-INSTALACJE ELEKTRYCZNE PLUS 2
ArCADia-INSTALACJE KANALIZACYJNE: powinni zamówić aktualizację do wersji ArCADia-INSTALACJE KANALIZACYJNE 2
ArCADia-INSTALACJE GAZOWE: powinni zamówić aktualizację do wersji ArCADia-INSTALACJE GAZOWE 2
ArCADia-INSTALACJE KANALIZACYJNE: powinni zamówić aktualizację do wersji ArCADia-INSTALACJE KANALIZACYJNE 2
ArCADia-INSTALACJE WODOCIĄGOWE: powinni zamówić aktualizację do wersji ArCADia-INSTALACJE WODOCIĄGOWE 2
ArCADia-INSTALACJE ŚWIATŁOWODOWE: powinni zamówić aktualizację do wersji ArCADia-INSTALACJE ŚWIATŁOWODOWE 2
ArCADia-TABLICE ROZDZIELCZE: powinni zamówić aktualizację do wersji ArCADia-TABLICE ROZDZIELCZE 2
