Czym jest program EuroZłącza BELKA-BELKA DOCZOŁOWE + DXF 2.0?
Program służy do wymiarowania i automatycznego tworzenia rysunku wykonawczego DXF płaskich połączeń stalowych według Eurokodu zgodnie z normą PN-EN 1993-1-8:2006.

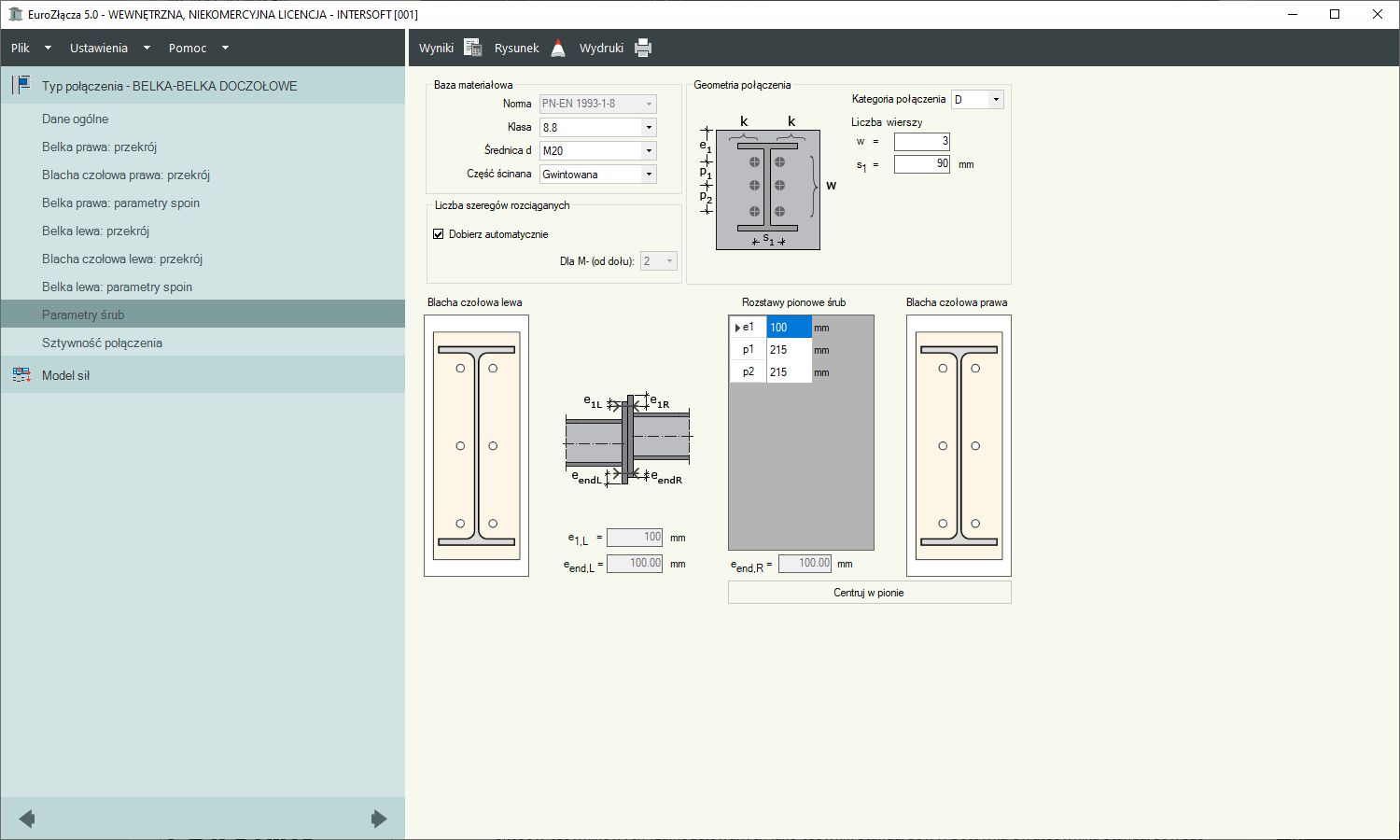

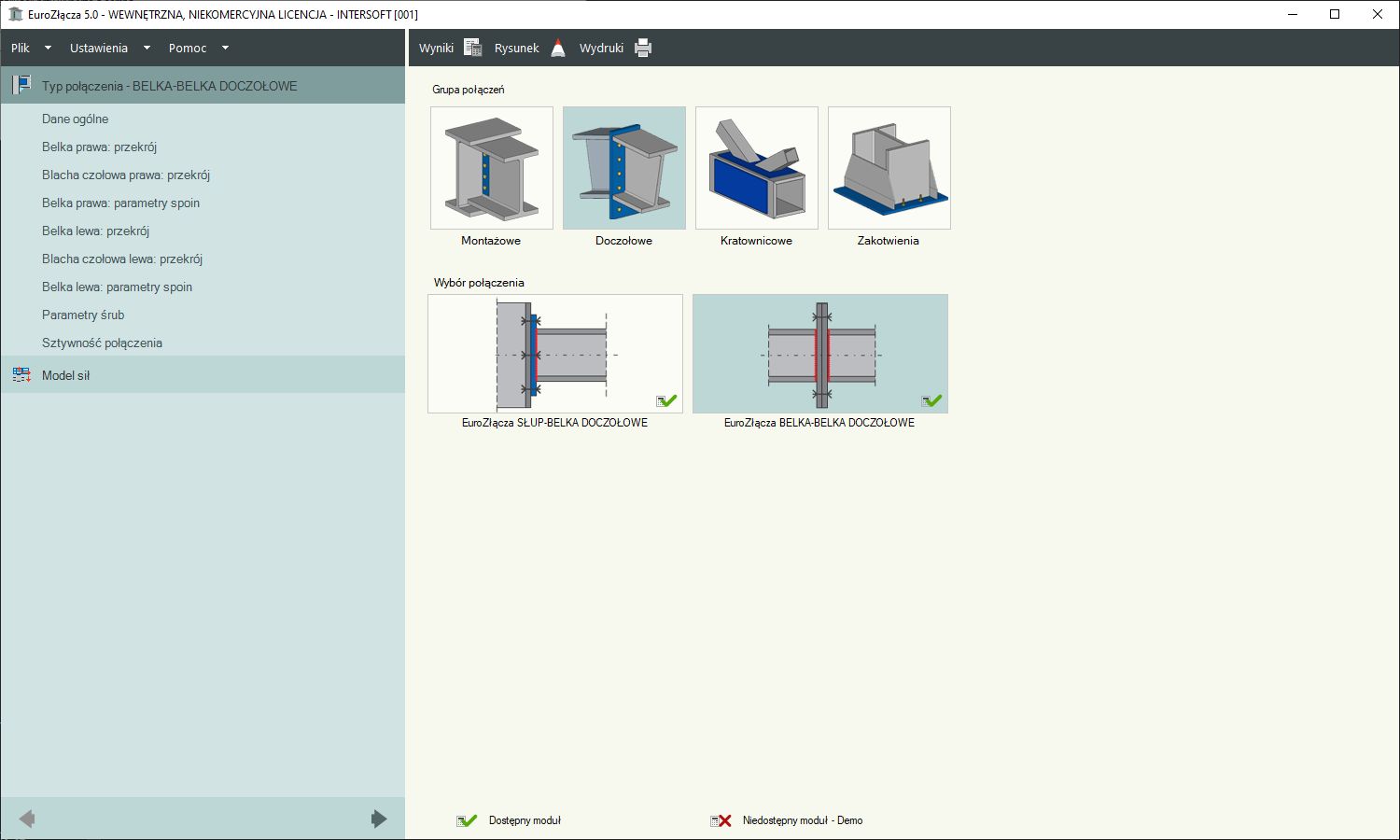

Wymiarowane są następujące typy połączeń stalowych: EuroZłącza BELKA-BELKA DOCZOŁOWE użebrowane, spawane i na śruby. Wymiarowanie odbywa się na zadany zestaw sił poprzecznych z uwzględnieniem momentu lub na nośność elementów łączonych. Sprawdzana jest sztywność połączenia.
Algorytm dotyczy połączenia typu EuroZłącza BELKA-BELKA DOCZOŁOWE, w którym dwa dwuteowniki pracujące jako belki (rygle, podciągi) połączone są za pośrednictwem własnych blach czołowych.

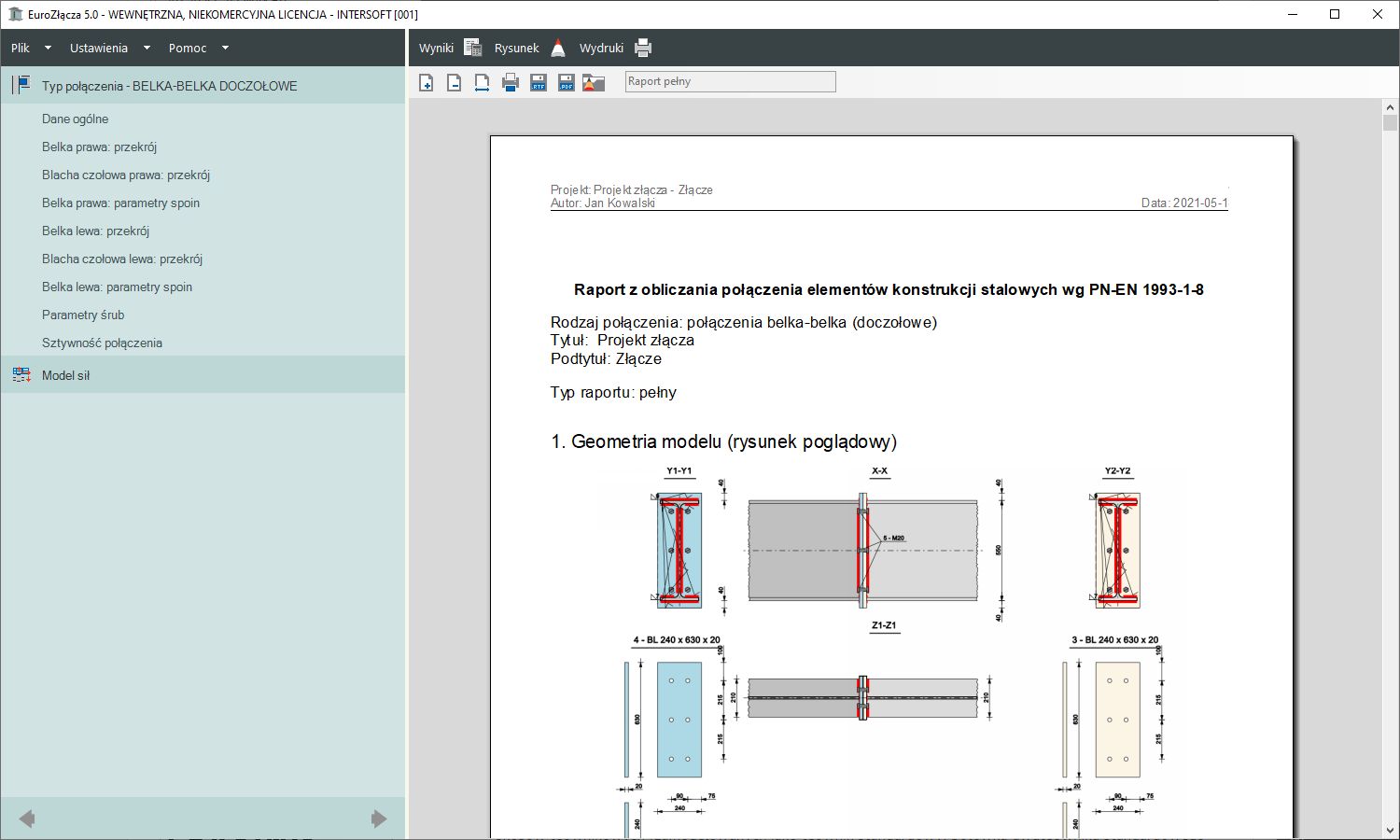

EuroZłącza działają samodzielnie lub jako program wymiarujący połączenia stalowe w systemie ArCADia-RAMA. W trybie współpracy z ArCADia-RAMA do programu EuroZłącza przekazywane są zestawy sił wewnętrznych, a skrócone wyniki wymiarowania prezentowane są w modelu programu statycznego. Zapamiętywany jest też model utworzonego połączenia w programie ArCADia-RAMA. Raporty z wymiarowania w formacie RTF mogą być tworzone w trzech różnych stopniach szczegółowości, z możliwością definiowania ich zakresu przez użytkownika. Program tworzy zaawansowany, dynamiczny szkic projektowanego modelu połączenia.
Możliwości programu EuroZłącza BELKA-BELKA DOCZOŁOWE + DXF 2.0
Ogólne:

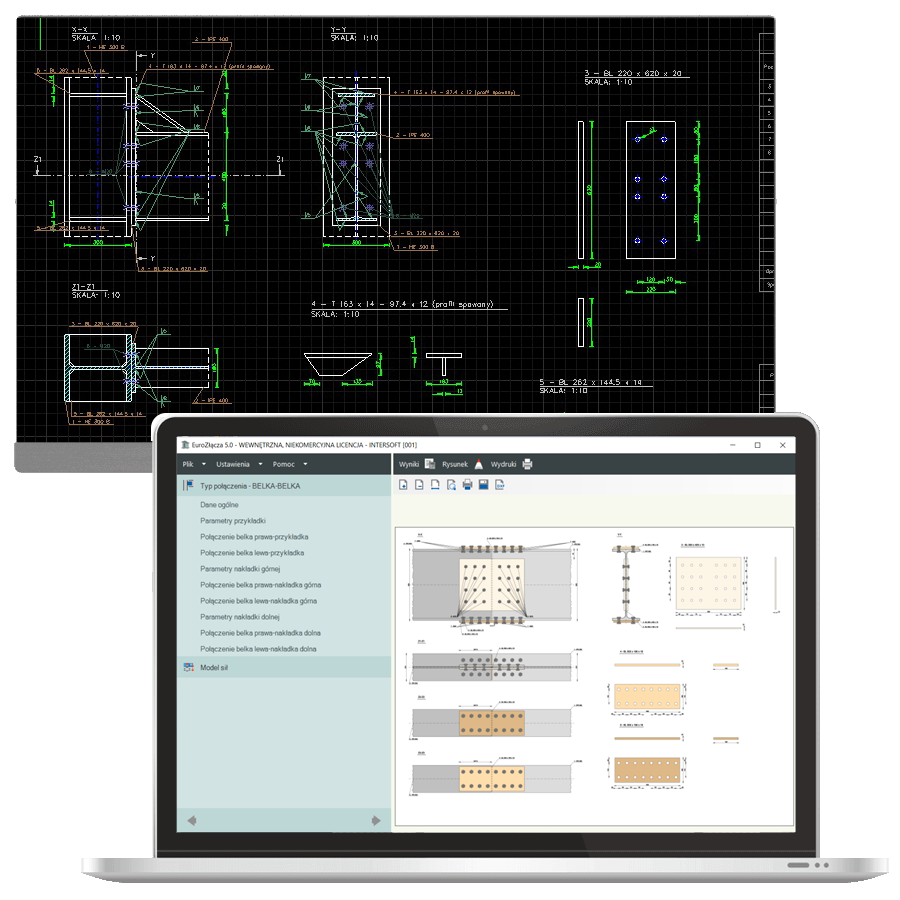

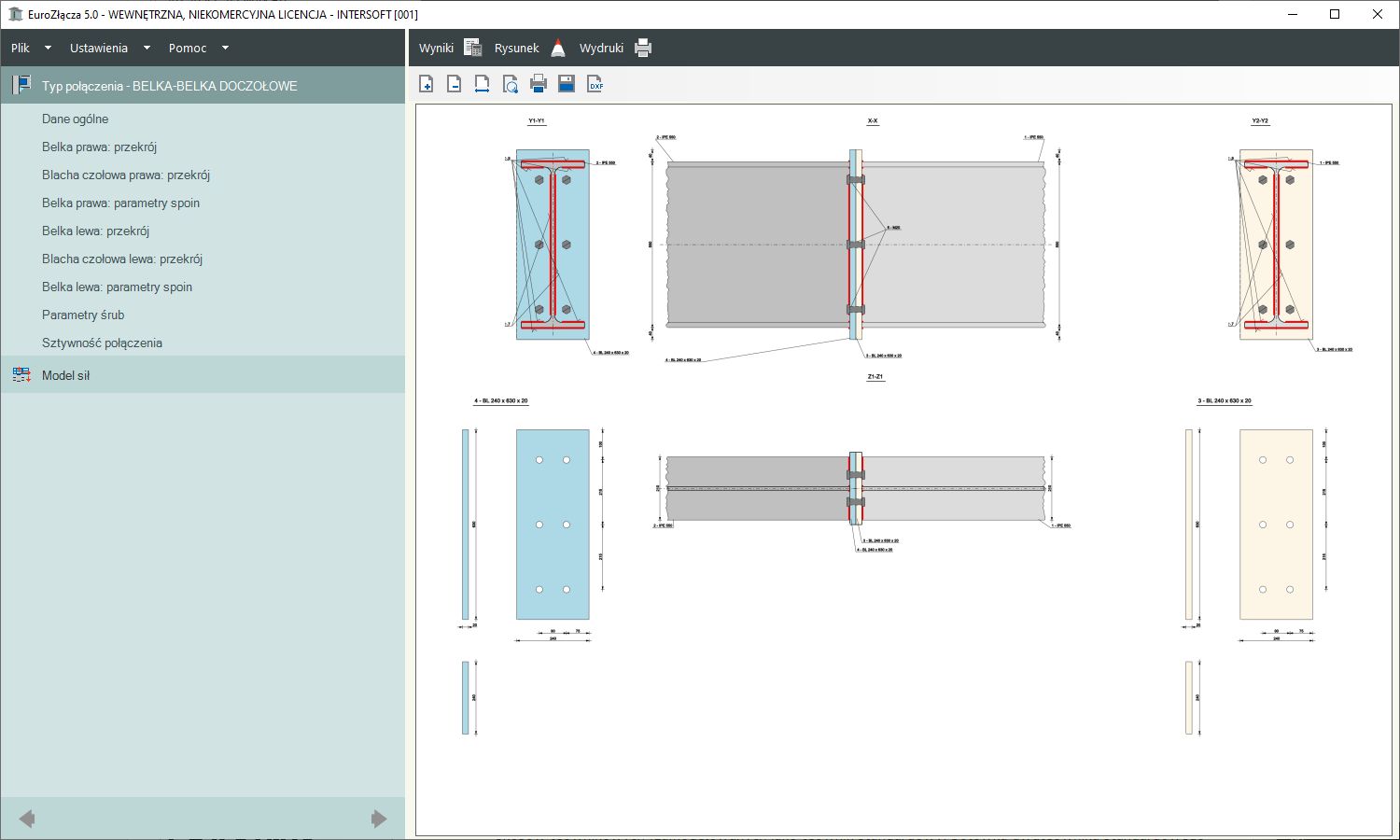

Na podstawie zdefiniowanego przez użytkownika modelu połączenia program umożliwia automatyczne wygenerowanie rysunku warsztatowego złącza w formacie DXF, łącznie z wykazem części złącznych.
Dopuszczalne przekroje dla belek obejmują dwuteowniki.
Orientacja przekroju belki dwuteownika jest pionowa (półki przekroju jako elementy podlegające ściskaniu/rozciąganiu w wyniku działania na przekrój momentu zginającego).
Dopuszczalne jest dochodzenie do siebie belek pod kątem nieznacznie odbiegającym od 180°.
Żebra wzmacniające półki belek dolne i (lub) górne mogą mieć postać:
skosów teownikowych (zamodelowanych jako teownik standardowy, połówka dwuteownika standardowego lub spawanych),
płaskowników.
Połączenie blacha czołowa-żebro może być realizowane poprzez spoinę pachwinową lub czołową.
Rysunki DXF

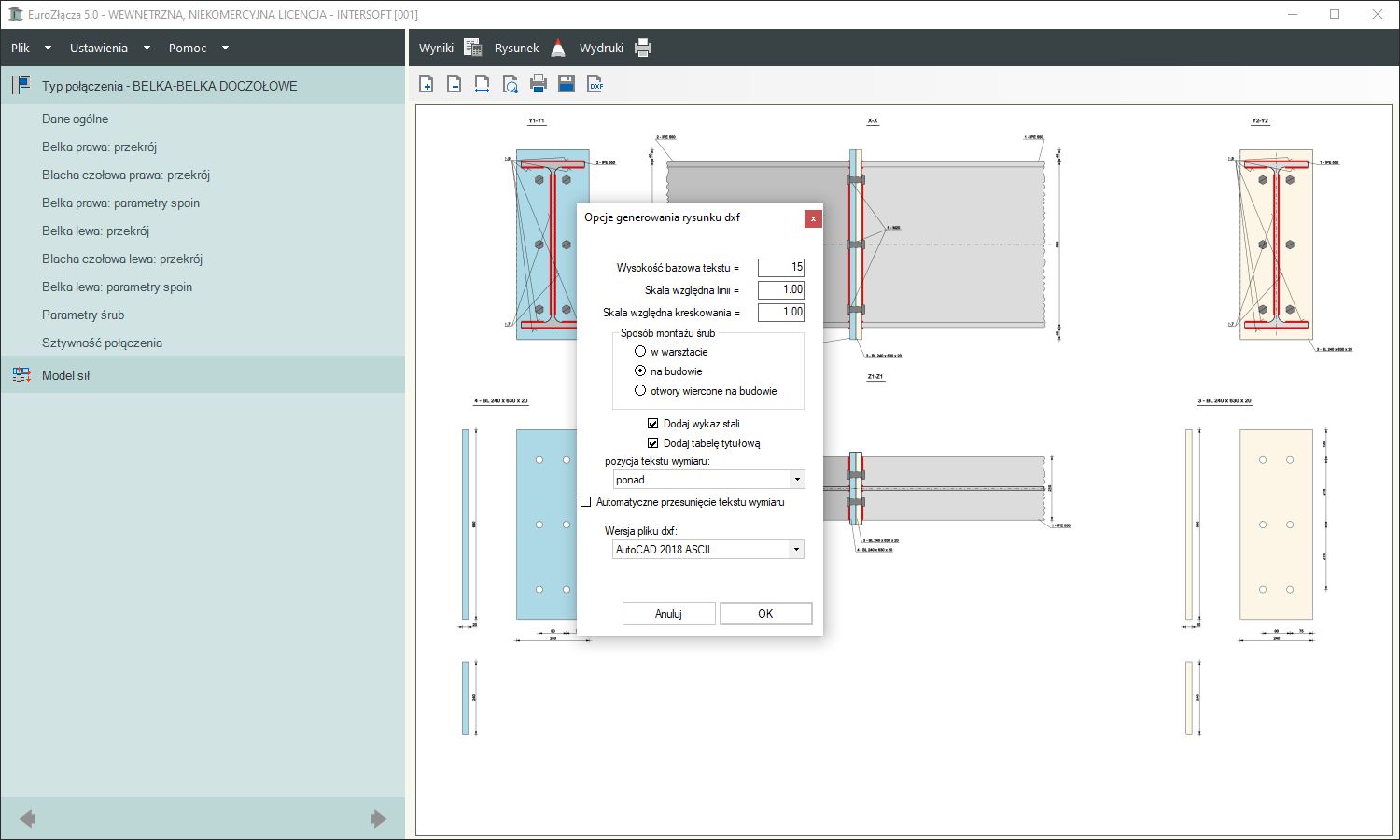

Bazowa (obliczeniowa) wersja każdego z modułów liczących programu EuroZłącza pozwala na generowanie rysunku w formacie DXF. Jest to rysunek wykonawczy połączenia stalowego o większym stopniu dokładności niż domyślny szkic projektowy. Rysunek może być wygenerowany ze wskazaniem wersji standardu pliku DXF – od AutoCAD 2000 do AutoCAD 2013, binarnie lub ASCII. Otrzymany plik jest edytowalny w każdym edytorze obsługującym któryś z tych formatów, np. ArCADia, ArCADia LT, ArCADia PLUS, INTERsoft-INTELLICAD, jak i w dostępnych na rynku programach CAD innych firm. Rysunek taki zawiera niezbędne widoki, rzuty, przekroje, a także detale rysunkowe (opisy, wymiary, odnośniki itp.).
Licencja na nakładkę DXF umożliwia także wygenerowanie specjalnego rodzaju raportu RTF, który zawiera analogiczny tabelaryczny wykaz stali dla elementów dodatkowych styku. Rysunek DXF można też wywołać bezpośrednio z poziomu zdefiniowanego złącza w programie ArCADia-RAMA, bez konieczności ręcznego uruchamiania programu EuroZłącza.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
4 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna kompatybilna 2 GB RAM,
system: Windows 10 64-bit lub Windows 11 64-bit
Do działania programu EuroZłącza BELKA-BELKA DOCZOŁOWE + DXF 2.0 wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
