ArCADia-TERMOCAD ŚCHE 11

ArCADia-TERMOCAD to najpopularniejszy na polskim rynku program przeznaczony do sporządzania świadectw charakterystyki energetycznej wymaganych przy transakcjach najmu i sprzedaży budynków lub lokali oraz do obliczeń zapotrzebowania na ciepło i chłód pomieszczeń. Wykorzystywany może być również do certyfikowanych obliczeń BREEAM. Dzięki prostej i intuicyjnej obsłudze, bogatej bazie podpowiedzi oraz możliwości pobierania geometrii budynku wraz z niezbędnymi danymi z parametrycznego projektu architektonicznego użytkownik programu w łatwy i szybki sposób opracowuje konieczne dokumenty zgodnie z wymogami prawnymi. Modelowanie bryły budynku umożliwia zaimplementowany do programu w pełni funkcjonalny edytor graficzny TERMOCADIA, który pozwala na import rysunków w formacie DWG oraz import i eksport projektów systemu ArCADia BIM. Dzięki temu rozwiązaniu oprogramowanie do obliczeń energetycznych budynków jest jeszcze lepiej zintegrowane z naszym systemem projektowania ArCADia BIM, którego celem jest jak najlepsze wspieranie projektantów w pracy zgodnie z założeniami BIM (Building Information Modeling).

Program ArCADia-TERMOCAD pozwala na uwzględnienie w obliczeniach warunków technicznych wybranych spośród ogłoszonych na lata 2008, 2014, 2017, 2019 i 2021. Użytkownicy mają możliwość wyboru wartości referencyjnych w zakresie wartości wskaźnika EP dla budynków oraz wartości współczynników przenikania ciepła dla przegród pomiędzy tymi starszymi, z lat 2008 i 2014, a nowszymi, przewidzianymi na lata 2017, 2019 i 2021.

Program w wersji ArCADia-TERMOCAD ŚCHE umożliwia wykonywanie świadectw wszystkich budynków z uwzględnieniem chłodzenia oraz oświetlenia zgodnie z rozporządzeniem MIiR z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej.

Program daje możliwość wykonania świadectwa metodą obliczeniową lub zużyciową. Projektant pracujący w programie ArCADia-TERMOCAD może wykonać świadectwo energetyczne budynku metodą zużyciową dla każdego, nie tylko mieszkalnego, rodzaju budynku jedno- lub wielofunkcyjnego spełniającego wymagania podane w rozporządzeniu MIiR
z 27.02.2015 r. Zastosowanie metody zużyciowej pozwala na wyznaczenie świadectwa charakterystyki energetycznej
w oparciu o faktycznie zużytą ilość energii, jeżeli:

• ciepło na potrzeby ogrzewania lub c.w.u. jest dostarczane z sieci ciepłowniczej lub gazowej,
• zużycie ciepła, gazu ziemnego, c.w.u. rozlicza się na podstawie wskazań urządzeń pomiarowych,
• gaz ziemny jest zużywany wyłącznie na potrzeby ogrzewania lub c.w.u., a jego zużycie jest mierzone odrębnym gazomierzem,
• istnieją dokumenty potwierdzające rzeczywiste zużycie ciepła lub gazu ziemnego z ostatnich 3 lat poprzedzających sporządzenie świadectwa charakterystyki energetycznej oraz w okresie tym nie przeprowadzano robót budowlanych wpływających na charakterystykę energetyczną budynku lub jego części,
• budynek lub jego część nie posiadają chłodzenia,
• dla budynku (jego części) da się określić powierzchnię o regulowanej temperaturze powietrza.

W metodzie zużyciowej ilość ciepła lub gazu ziemnego zużytego przez okres ostatnich 3 lat podawana jest na podstawie faktur.

Po zakupieniu dodatkowych modułów program uzyskuje funkcjonalność, która w module Dobór grzejników pozwala dobrać ogrzewanie podłogowe, grzejnikowe, powietrzne i inne dla każdego pomieszczenia oraz wykonać obliczenia zysków ciepła do doboru urządzeń chłodzących w module Klimatyzacja – zapotrzebowanie na moc chłodniczą.

Nowości i zmiany dla wersji ArCADia-TERMOCAD ŚCHE 11

• Import pliku gbXML.
• Rozszerzenie możliwości kopiowania właściwości kondygnacji i pomieszczeń.
• Kreator tworzenia struktury budynku, na który składa się: kreator przegród, kreator kondygnacji oraz pomieszczeń, kreator stref cieplnych i chłodu.
• Dowolność wyboru systemu instalacyjnego w budynku.
• Aktualizacja bazy wskaźników emisji zanieczyszczeń.
• Aktualizacja bazy wartości opałowych.
• Aktualizacja bazy podziału terytorialnego TERYT.
• Podział pyłu na frakcje PM 2,5 i PM10.
• Dostosowanie i optymalizacja interfejsu, ujednolicenie czcionek, poprawa skalowania.

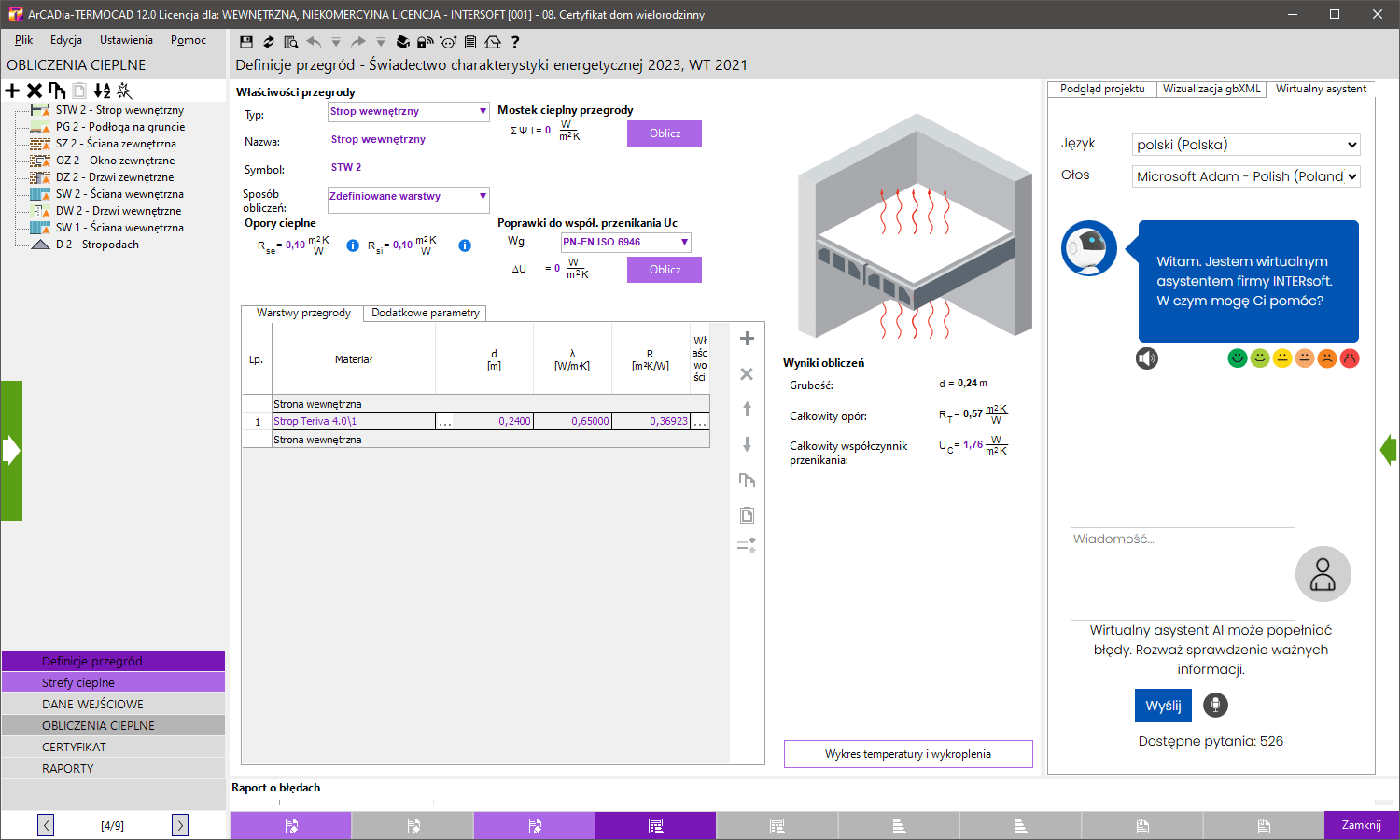

Pracując nad rozwojem programu, staramy się cały czas uwzględniać sugestie naszych klientów. W tym celu do każdej wersji wydajemy również bezpłatne aktualizacje. W niedawno wydanych aktualizacjach do wersji 10 wprowadziliśmy szereg takich zmian. Rozszerzono min. bibliotekę materiałów, zaktualizowano bazy wskaźników emisji zanieczyszczeń, dodano opcję wyłączenia raportu o błędach, dodano sortowanie przegród. Wprowadziliśmy również wsparcie przez Asystenta Sztucznej Inteligencji, do którego ma dostęp użytkownik każdej programu i może bezpłatnie zadać mu 10 pytań dotyczących pracy z programem. W dowolnym momencie można przedłużyć to wsparcie dokupując pakiet dodatkowych pytań.

Program ma lepiej dostosowany interfejs do skalowania się na monitorach o większej rozdzielczości, zmodyfikowano obrazy i grafiki oraz ujednolicono kroje czcionek, dzięki czemu interfejs programu stał się bardziej czytelny i przejrzysty. Silnik graficzny TERMOCADIA 4.5 oparty na ArCADia 14 umożliwia import rysunków w formacie DWG oraz import i eksport projektów systemu ArCADia BIM. Do programu wprowadzono bezpośrednią współpracę z modułem ArCADia-INWENTARYZATOR bez konieczności kupna modułu podstawowego ArCADia BIM. Dzięki temu rozwiązaniu oprogramowanie do obliczeń energetycznych budynków jest jeszcze lepiej zintegrowane z naszym systemem projektowania ArCADia BIM, którego celem jest jak najlepsze wspieranie projektantów w pracy zgodnie z założeniami BIM (Building Information Modeling).
Zaś dzięki importowi plików gbXML TERMOCAD zyskał możliwość wymiany danych z programami innych producentów. Po utworzeniu analitycznego modelu energetycznego w innych programach, np. Revit, można wyeksportować model do pliku gbXML, a następnie zaimportować go w ArCADia-TERMOCAD. Schemat gbXML (Green Building XML) został utworzony, aby pomóc projektantom budynków uzyskać informacje o charakterystyce zużycia energii w projektowanych budynkach. Na podstawie wczytanego modelu możliwe jest wykonanie obliczeń cieplnych, które posłużą do wykonania oceny charakterystyki energetycznej budynku.

Chcielibyśmy zachęcić Państwa do sprawdzenia możliwości i szerszego korzystania z tej nowej technologii, dlatego udostępniliśmy naszego Asystenta AI dla programu TERMOCAD bezpośrednio w serwisie internetowym. Zachęcamy do testowania jego możliwości, to nic nie kosztuje.
