Czym jest program ArCADia-INSTALACJE WODOCIĄGOWE 15 - licencja roczna?
UWAGA
Ze względu na kompleksowe zmiany w wersji 15 systemu ArCADia BIM, aktualizacji wymagają wszystkie moduły systemu.
ArCADia-INSTALACJE WODOCIĄGOWE 15 to moduł pozwalający na szybkie stworzenie profesjonalnej dokumentacji technicznej wewnętrznych instalacji wodociągowych, wykonanie niezbędnych doborów i obliczeń oraz automatyczne generowanie rysunków aksonometrii.
W module ArCADia-INSTALACJE WODOCIĄGOWE 15 wprowadzono bogaty zestaw funkcji wspierających projektowanie nowoczesnych instalacji wodociągowych w systemie ArCADia BIM, co pozwala na łatwe tworzenie szczegółowych projektów technicznych (budowlanych, wykonawczych czy na cele modernizacji), tworzenia rysunków dla wyceny prac czy na potrzeby zarządzania i wizualizacji.
Praca w programie ArCADia Bim i projektowanie instalacji wodociągowych opiera się na wykorzystywaniu bazowych funkcji systemu:
Menadżer projektu
Pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże – użytkownik może pracować szybciej zarządzając elementami tylko wybranej branży np. woda
Nowe rodzaje obiektów i Menadżer plików
Menadżer plików czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
Wprowadzenie fizycznych obiektów BIM (o zdefiniowanej geometrii, w których parametry różnych branż mogą być połączone w jeden multibranżowy obiekt AFO, np. np. umywalka z przyłączami dla instalacji wodociągowej i kanalizacyjnej) i parametrycznych obiektów BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub bezpośrednio z biblioteki projektu, którego geometria wynika z rysunku.
Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
Parametry użytkownika
Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
Podglądu widoku 3D
W odróżnieniu od okna Widoku 3D, gdzie obiekt pojawia się po wstawieniu na rysunek, w tym oknie obiekt jest widoczny przed wstawieniem. Po wykryciu innego elementu na rysunku, w oknie pokazany jest możliwy sposób połączenia z dodawanym elementem.

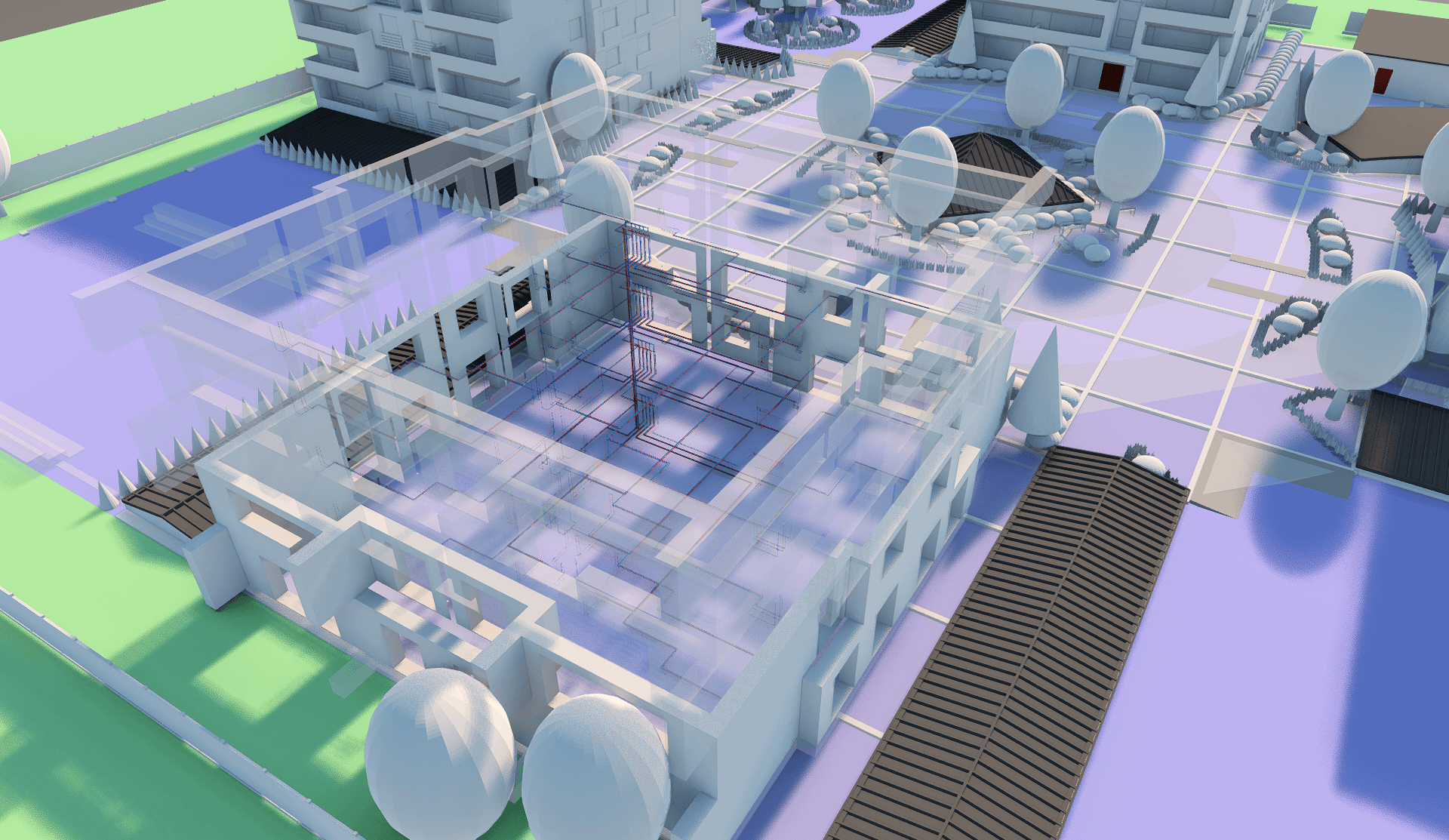

Widok CAD 3D

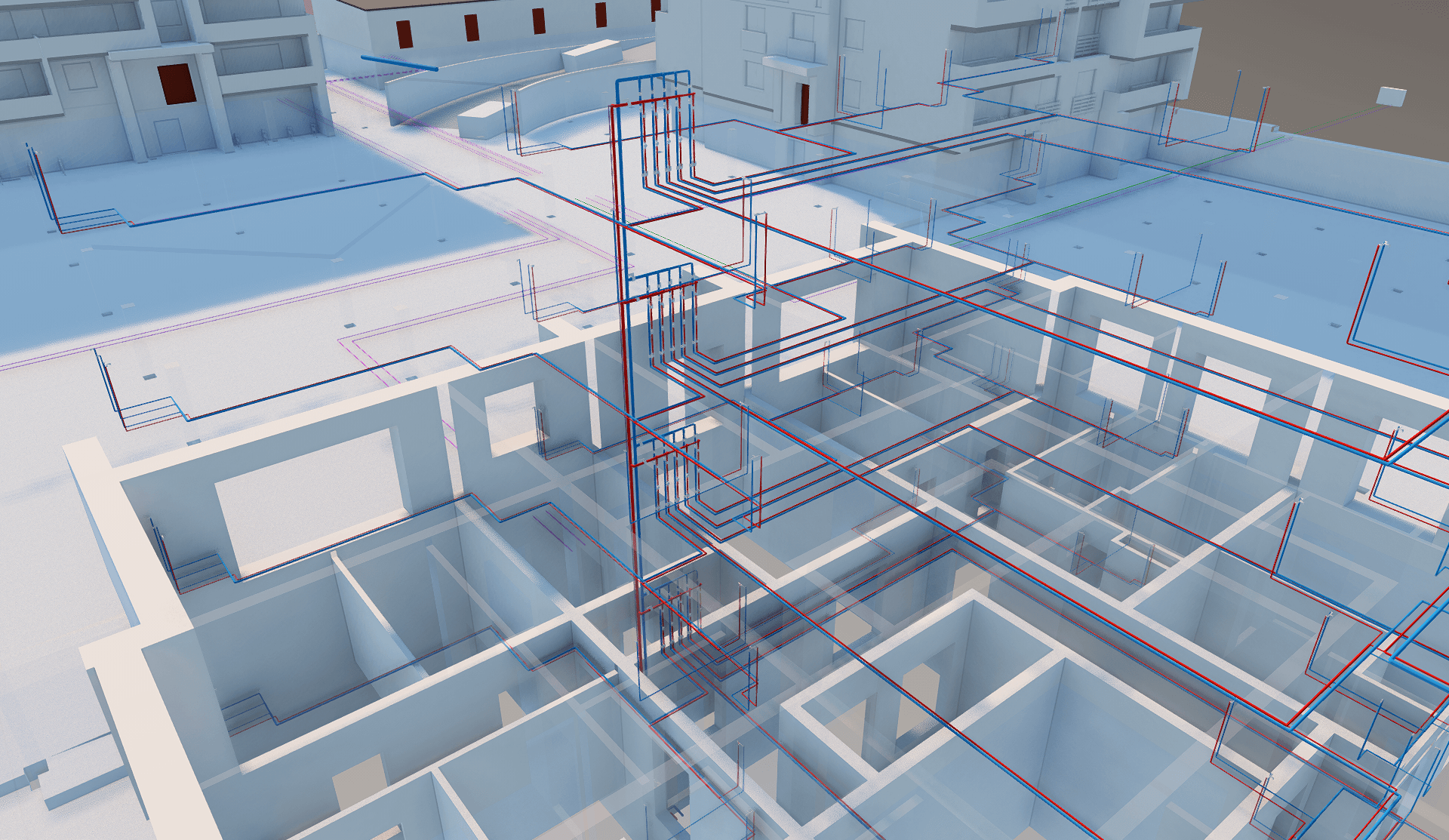

Główne prace projektowe realizowane są na rzucie, przy jednoczesnym tworzeniu widoku 3D oraz trójwymiarowego modelu CAD. Widok ten można wywołać z Menadżera projektu – CAD 3D i dowolnie obracać poleceniami Widoku. Wygląd CAD 3D można modyfikować poprzez zastosowanie Stylów wizualnych.
Zmiana widoku 3D obiektów
Możliwość wstawienia obiektów systemu (urządzeń, armatury) z ustawionym przez użytkownika widokiem 3D. Zdefiniowany w ten sposób element może zostać podłączony do instalacji projektowanej w programie poprzez funkcję edycji lokalizacji przyłączeń. Do biblioteki obiektów 3D programu można wprowadzić dowolny obiekt stworzony w trójwymiarowej przestrzeni CAD (DWG), z plików udostępnianych przez producentów w formatach 3DS, OBJ, O2C oraz z plików natywnych programu Revit - RVT i RFA.
Archiwum
Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.
Tworzenie projektów instalacji wentylacyjnych

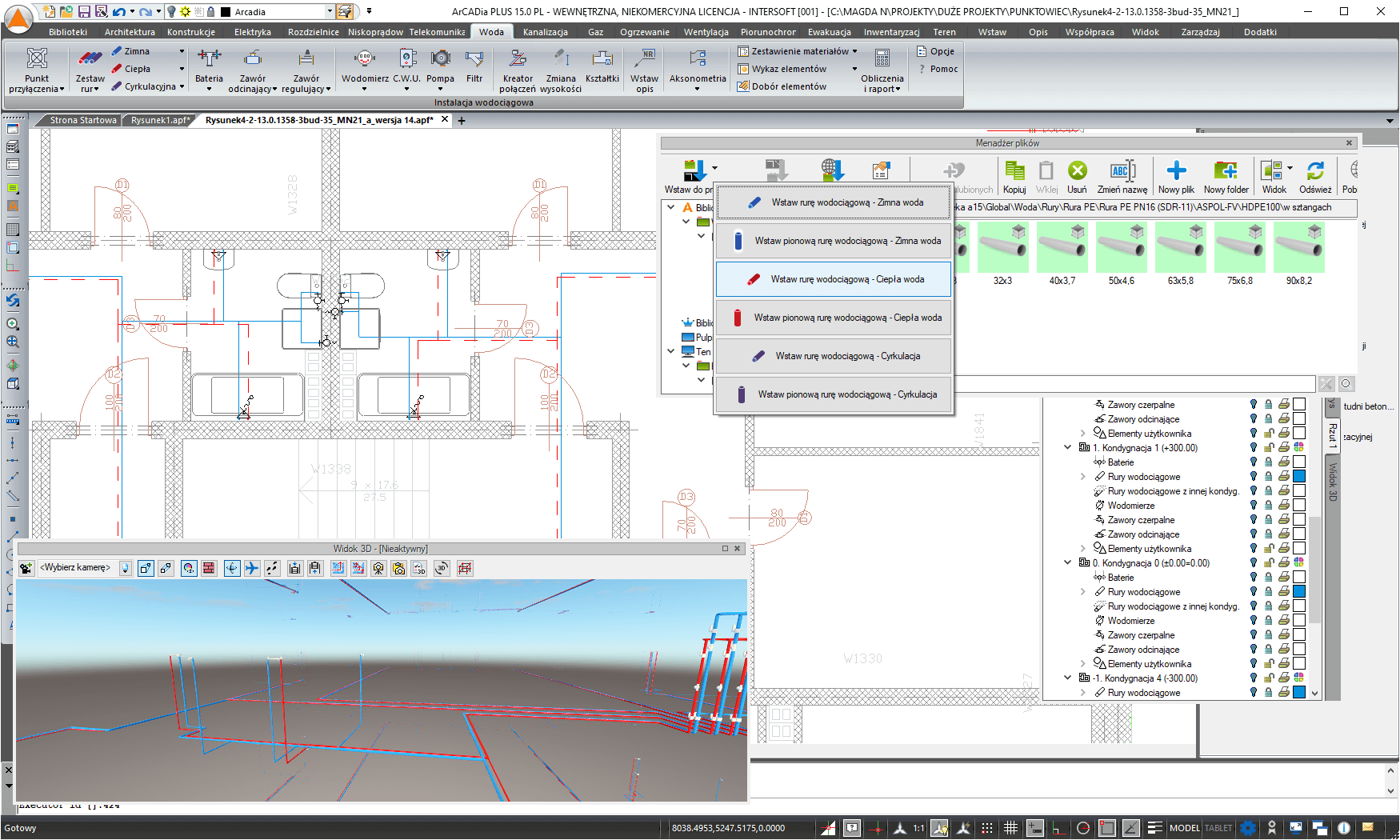

Rysowanie instalacji
Użytkownicy mogą szybko przygotowywać rysunki kompleksowych instalacji wodociągowych — od punktu przyłączenia, przez zestaw wodomierzowy i rurociągi, po niezbędną armaturę i punkty czerpalne.
Możliwość jednoczesnego prowadzenia jednej rury lub kilku równoległych przewodów o różnych funkcjach.
Elastyczność we wprowadzania modyfikacji – przesuwanie fragmentów instalacji bez rozłączania i funkcja szybkiej zmiany wysokości wybranych elementów instalacji.
Automatyczne generowanie zestawów kształtek połączeniowych rurociągów z możliwością ich modyfikacji.
Moduł pozwala na automatyczne łączenie elementów znajdujących się na różnych wysokościach oraz na inteligentne śledzenie położenia urządzeń w projekcie.
Przy wstawianiu obiektu automatycznie dopasowanie uchwytu do zdefiniowanego przyłącza.
Ponieważ podczas projektowania tworzony jest model BIM, projekt może być prezentowany jako linie i widoki 2D lub uwzględniając rzeczywiste wymiary rurociągów i geometrię użytych obiektów - w zależności od wyboru szczegółowości rzutu.
Dostępne punkty czerpalne
System oferuje funkcję wprowadzania baterii (umywalkowe, wannowe, zlewozmywakowe), zaworów czerpalnych i hydrantów.
Wstawianie armatury i urządzeń z bibliotek producentów.
Definiowanie przyłączy
Możliwość określenia dokładnej lokalizacji miejsc przyłączenia instalacji na obiekcie.
Automatyczne opisy
Każdy element instalacji wodociągowej może zostać opisany na rysunku na 4 sposoby:
poprzez wpisanie własnego tekstu,
poprzez wybranie dostępnych właściwości obiektu (np. średnica, przepływ, materiał),
poprzez wpisanie adresu internetowego lub ścieżki lokalizacji pliku (po wybraniu polecenia otwarta zostanie automatycznie strona internetowa lub folder lokalizacji plików) - można w ten sposób przypisać bezpośrednio do obiektu np. folder z odpowiednimi certyfikatami i atestami,
poprzez bezpośrednie przypisanie zewnętrznego pliku do obiektu (podanie ścieżki dostępu), np. karty katalogowej.
Dla sprawniejszej pracy istnieje możliwość tworzenia własnych szablonów opisów wykorzystywanych w różnych projektach.
Sprawdzanie poprawności połączeń
Funkcja sprawdzania poprawności połączeń pozwala na szybkie zidentyfikowanie błędów w projekcie i ich naprawienie przed przystąpieniem do realizacji.
Generowanie zestawień
Moduł automatycznie generuje szczegółowe zestawienia urządzeń oraz materiałów (wraz z niezbędnymi kształtkami połączeniowymi) użytych w projekcie, które można wykorzystać do dalszego przetwarzania, wyceny oraz tworzenia kosztorysów. Program obsługuje eksport do Ceninwest i Norma.
ArCADia-INSTALACJE WODOCIĄGOWE jest modułem rozszerzającym możliwości programu ArCADia BIM w dowolnej wersji. Jeśli chcesz poznać pełną funkcjonalność modułów podstawowych przejdź do ich opisów.
Funkcje rozszerzające działanie modułu dostępne wraz z programem ArCADia-INSTALACJE WODOCIĄGOWE 15
Zaawansowane funkcje rysunkowe
Kreator połączeń - funkcja umożliwiająca błyskawiczne połączenie rurociągami dowolnego obiektu zawierającego zdefiniowane przyłącza instalacji wodociągowej. Połączenie może obejmować jeden obiekt lub całą wybraną grupę i może przybrać jedną z trzech form realizacji. W ten sposób prace projektowe wymagają od użytkownika zlokalizowania tylko głównych rurociągów rozdzielczych – pozostałe elementy jak baterie, zawory czerpalne czy źródła ciepłej wody użytkowej zostają przyłączone automatycznie.
Przekształcanie instalacji wrysowanej za pomocą linii w środowisku CAD w rurociągi będące obiektami systemu ArCADia pozwala bardzo szybko zamienić szkic lub archiwalny rysunek 2D w model BIM instalacji wodociągowej.

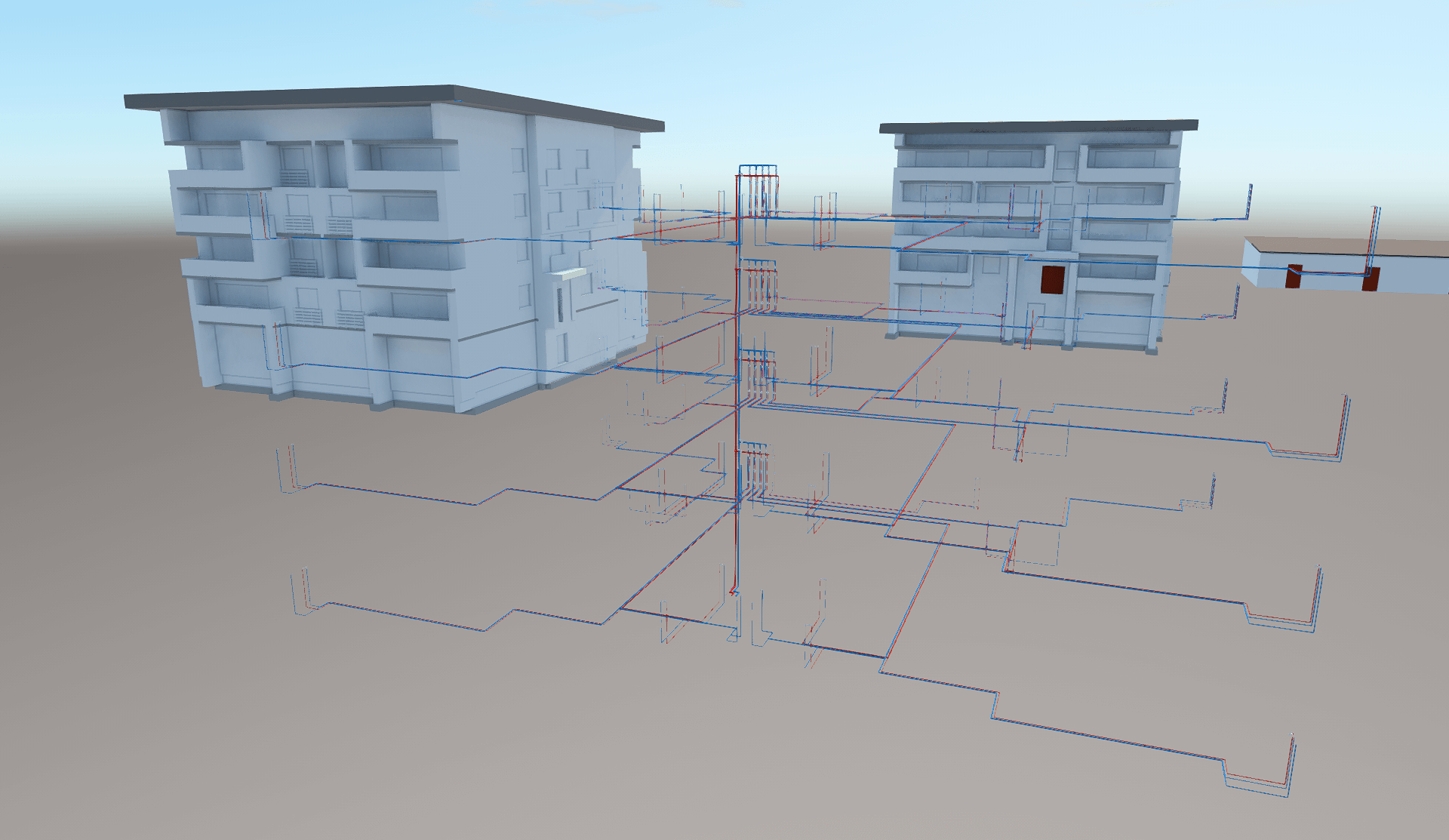

Generowanie automatycznej aksonometrii całej instalacji wodociągowej lub wybranej gałęzi, będącej odzwierciedleniem aktualnego projektu. Bezpośrednio na rysunku aksonometrii można również wprowadzać armaturę i usuwać elementy, a każda zmiana będzie samoczynnie uwzględniana w projekcie.
Funkcje obliczeniowe
Obliczanie maksymalnej stary ciśnienia na ścieżce krytycznej lub strat ciśnienia dla wszystkich lub wybranych ścieżek przepływu wody.
Automatyczny wybór najniekorzystniej położonego punktu poboru wody.
Obliczanie strat ciepła i strat ciśnienia w obiegach cyrkulacyjnych, z możliwością wyznaczenia wymaganych parametrów wysokości podnoszenia i wydajności dla pomp cyrkulacyjnych.
Uwzględnianie w obliczeniach warunków hydraulicznych dla instalacji z zastosowanymi hydrantami przeciwpożarowymi.
Automatyczny dobór elementów instalacji (średnic rurociągów i armatury w zadanych typoszeregach) z uwzględnieniem obowiązujących przepisów.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Warunki aktualizacji
licencja roczna nie obejmuje przejścia na kolejną wersję oprogramowania, natomiast zawiera bezpłatny dostęp do wszystkich poprawek/aktualizacji, wydawanych dla tej wersji programu.
Do działania programu ArCADia-INSTALACJE WODOCIĄGOWE 15 - licencja roczna wymagany jest:
program ArCADia BIM LT 14 lub ArCADia BIM 14, lub ArCADia BIM PLUS 14.
Klienci posiadający program:
ArCADia-3D MAKER powinni zamówić aktualizację do wersji 2.
ArCADia-ARCHITEKTURA powinni zamówić aktualizację do wersji 9.
ArCADia-DROGI EWAKUACYJNE powinni zamówić aktualizację do wersji 3.
ArCADia-IFC powinni zamówić aktualizację do ArCADia-IFC RVT 2.
ArCADia-INSTALACJE ELEKTRYCZNE powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE ELEKTRYCZNE PLUS powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE GAZOWE powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE GRZEWCZE powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE KANALIZACYJNE powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE WODOCIĄGOWE powinni zamówić aktualizację do wersji 2.
ArCADia-SIECI ELEKTRYCZNE powinni zamówić aktualizację do wersji 2.
ArCADia-SIECI ŚWIATŁOWODOWE powinni zamówić aktualizację do ArCADia-SIECI TELEKOMUNIKACYJNE 2.
ArCADia-TABLICE ROZDZIELCZE powinni zamówić aktualizację do wersji 2.
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
