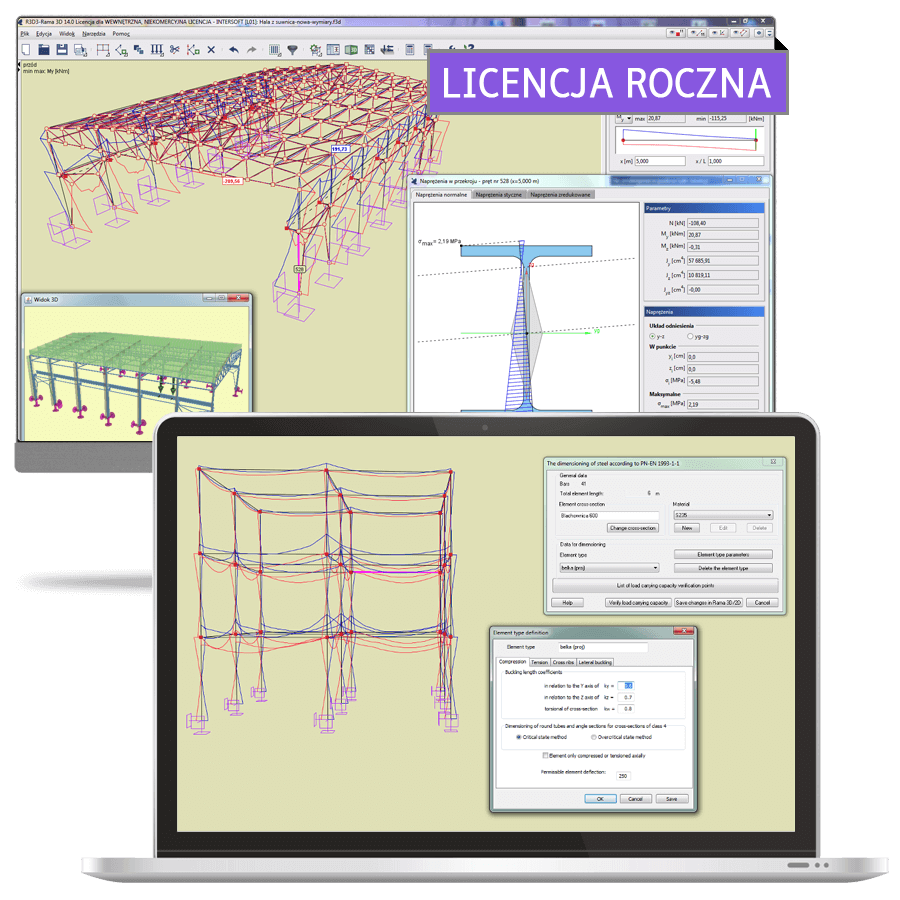

Czym jest program R3D3-EuroStal BUILT-UP - licencja roczna?
R3D3-EuroStal BUILT-UP to moduł programu ArCADia-RAMA rozszerzający funkcjonalność R3D3-Rama 3D, przeznaczony do wymiarowania prętów i elementów złożonych, blisko- i dalekogałęziowych o pasach równoległych, zgodnie z normą PN-EN 1993-1-1 Eurokod 3: czerwiec 2006.
Możliwości programu R3D3-EuroStal BUILT-UP
Program umożliwia wymiarowanie prętów i elementów dwuprzegubowych oraz elementów o dowolnych warunkach podparcia przy uproszczeniu, że dodatkowy moment od imperfekcji dokładany jest do momentów ze statyki w każdym wymiarowanym punkcie niezależnie od tego, czy w danym punkcie imperfekcja rzeczywiście występuje (przewymiarowanie). Nośność elementu wielogałęziowego sprawdzana jest zawsze w dwóch punktach (pręta, elementu), w których występują maksymalne wartości momentu dla każdego kierunku (nawet wówczas, gdy momenty ze statyki są zerowe, występuje moment od założonej imperfekcji).
Przekroje wielogałęziowe (blisko- i dalekogałęziowe) pamiętane są w pliku projektu jako zwykły dotychczasowy przekrój złożony z dwóch lub czterech głównych gałęzi (pasów). Dodatkowo dla takiego przekroju w jego definicji pamiętana jest parametryczna struktura połączeń podłużnych gałęzi w postaci typu złożenia, rozstawu i wymiarów przewiązek, a w przypadku połączeń kratowych - typu skratowania, przekrojów słupków i krzyżulców oraz rozstawu sekcji powtarzalnej.
Widoki 3D poszczególnych prętów o przekrojach wielogałęziowych tworzone są poglądowo na podstawie powyższych danych i kilku prostych reguł dotyczących sposobu rozkładu powtarzalnych sekcji na długości pręta i pozostawionych końcówek.
Wymiarowane są następujące typy prętów złożonych:
Pręty złożone bliskogałęziowe:
a) dwugałęziowe na przewiązki
2 ceowniki,
2 kątowniki,
2 kątowniki skośnie,
2 kątowniki krzyżowo,
b) czterogałęziowe na przewiązki
4 kątowniki.
Pręty złożone dalekogałęziowe:
a) dwugałęziowe na skratowanie i przewiązki
2 ceowniki,
2 dwuteowniki,
b) czterogałęziowe skratowane
4 kątowniki równoramienne.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 (zalecany klasy Intel Core i7),
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
8 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna kompatybilna z DirectX 9.0c i min. 1 GB RAM (zalecana kompatybilna z DirectX 11 i min. 3 GB RAM),
system: Windows 10 PL (zalecany Windows 10 PL 64-bit).
Warunki aktualizacji
licencja roczna nie obejmuje przejścia na kolejną wersję oprogramowania, natomiast zawiera bezpłatny dostęp do wszystkich poprawek/aktualizacji, wydawanych dla tej wersji programu.
Do działania programu R3D3-EuroStal BUILT-UP - licencja roczna wymagany jest:
program ArCADia-RAMA w wersji R3D3-Rama 3D,
program do edycji lub przeglądania plików raportów z obsługą formatu RTF, np. ArCADia-TEXT, MS Word (od wersji 2003) lub MS Word Viewer,
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
