Pakiet dalmierz laserowy Leica DISTO™ D5 + ArCADia BIM LT 15 + ArCADia-INWENTARYZATOR 15

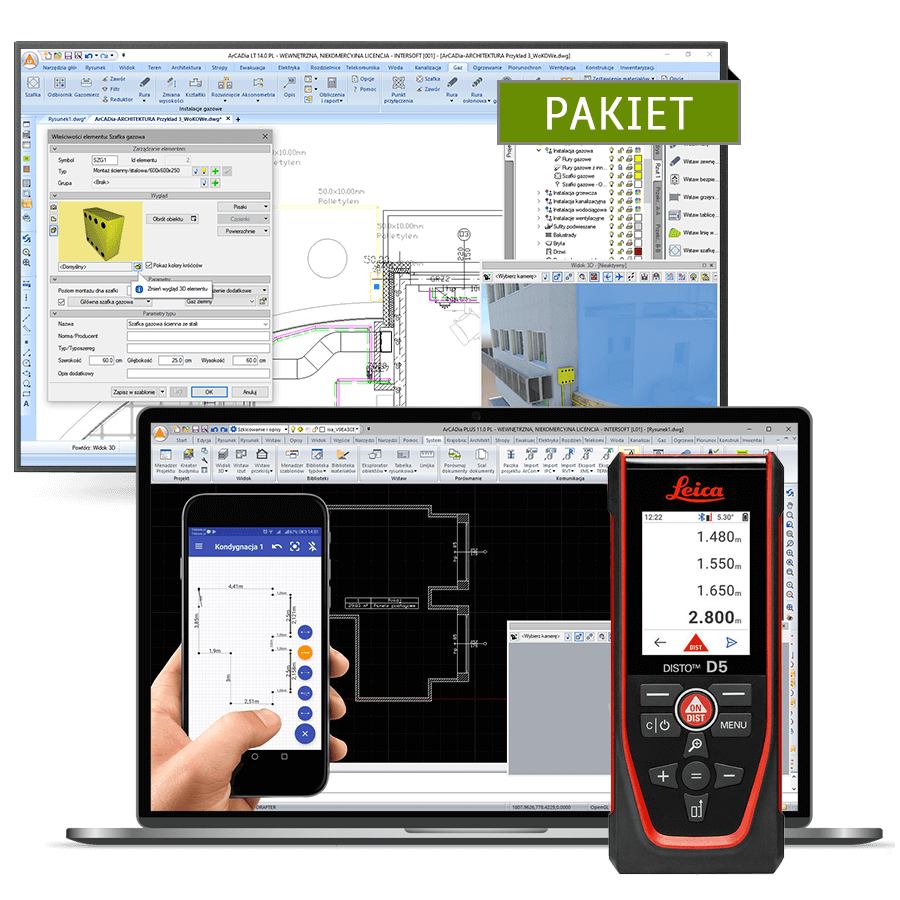

Pakiet składa się z dalmierza Leica DISTO™ D5 oraz programu ArCADia BIM LT 15 z modułem ArCADia-INWENTARYZATOR. Jest to pakiet oprogramowania CAD skierowany przede wszystkim do inwentaryzatorów. Firma ArCADiasoft stworzyła innowacyjny produkt, jedyny polski system BIM który pozawala projektantowi w trakcie wykonywania tradycyjnego rysunku DWG tworzyć cyfrowy model budynku. Połączenie dalmierza wyposażonego w komunikację Bluetooth z naszym oprogramowaniem CAD/BIM pozwala na łatwe wykonywanie rysunku na podstawie wymiarów, które rejestruje dalmierz. W efekcie użytkownik szybko otrzymuje rysunek techniczny oraz model budynku w 3D. Kupując dalmierz w pakiecie, klient ma możliwość rozbudowy systemu oprogramowania o dalsze moduły branżowe z którymi dalmierz również współpracuje.

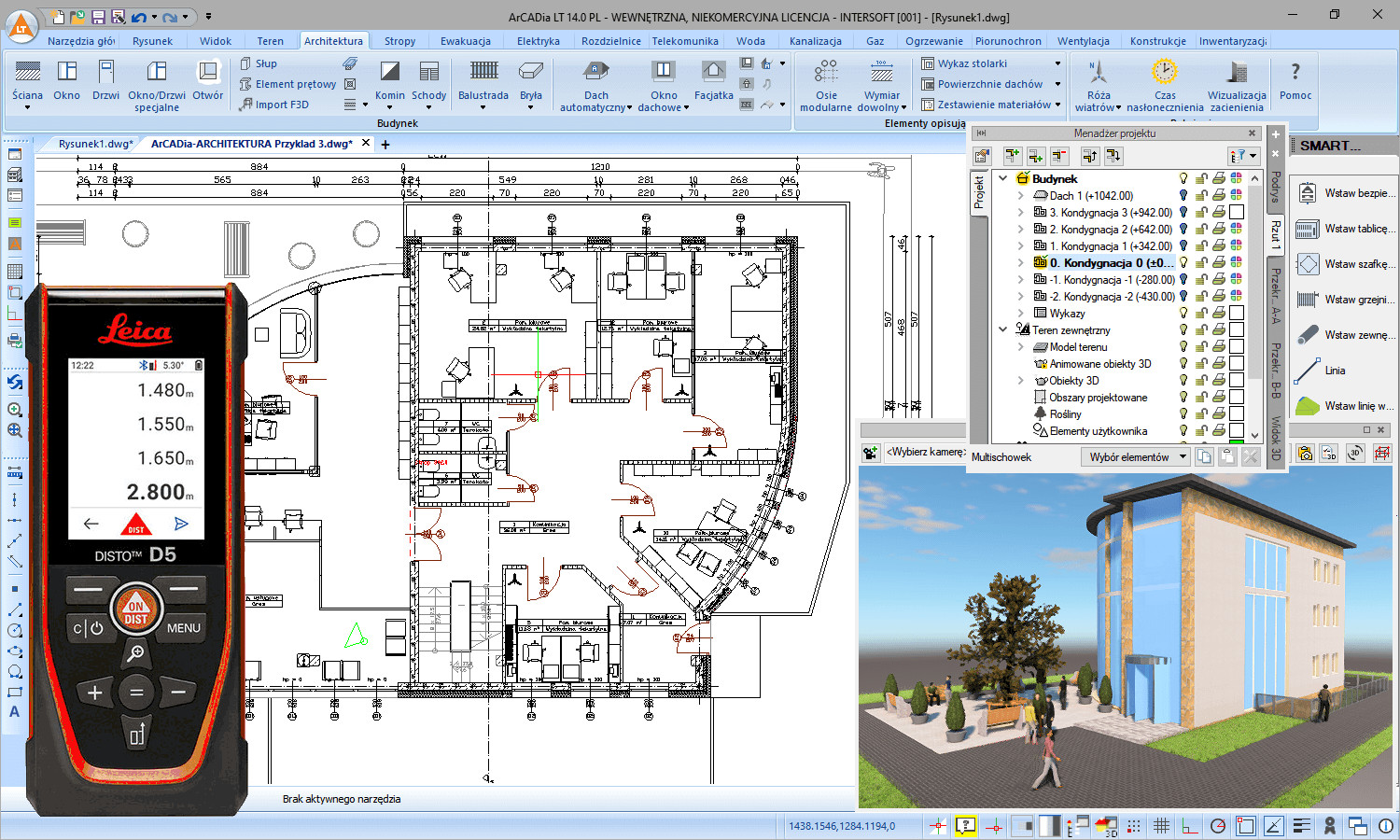

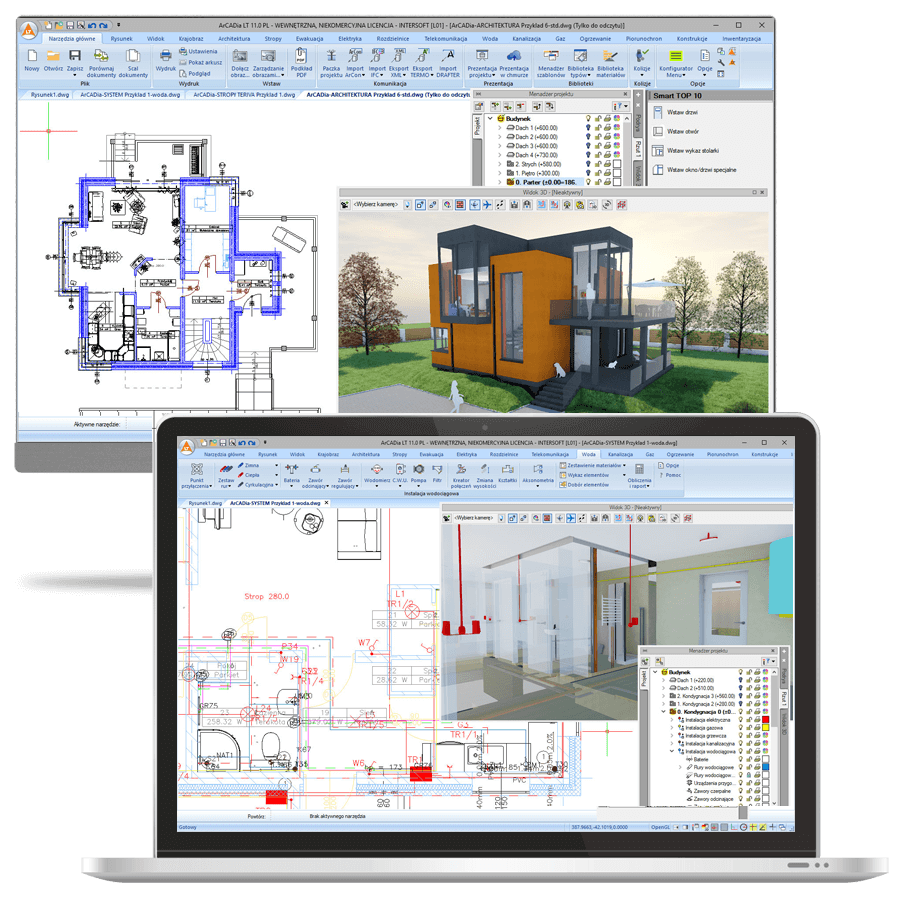

• ArCADia BIM LT 15 to funkcjonalny, łatwy w obsłudze i intuicyjny program CAD, umożliwiający tworzenie dokumentacji 2D i zapis plików w formacie DWG do wersji DWG 2018 włącznie. Aplikacja ta jest podstawowym narzędziem graficznym dla szeroko rozumianej branży budowlanej.
• ArCADia-INWENTARYZATOR wspomaga tworzenie dokumentacji technicznej rzutów i przekrojów inwentaryzowanych budynków bezpośrednio podczas obmiaru. Program umożliwia bezprzewodowe pobieranie danych z elektronicznych urządzeń pomiarowych poprzez urządzenie Bluetooth® i wstawianie ich bezpośrednio do systemu ArCADia.

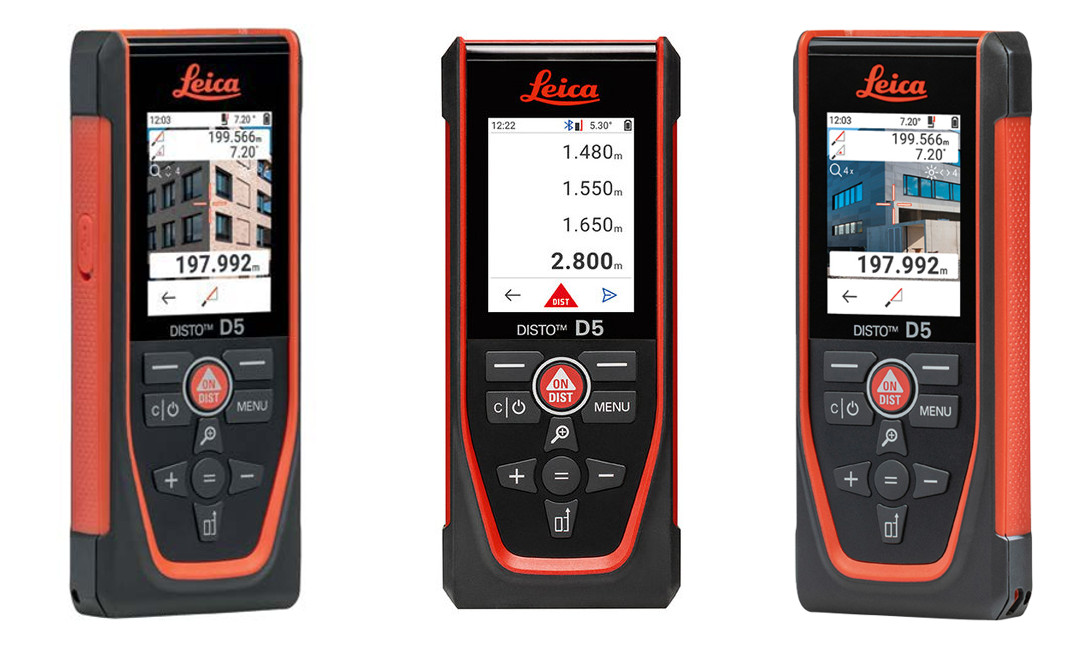

• Dalmierz Leica DISTO™ D5 wyposażony w kolorowy ekran IPS, cyfrowy celownik z cyfrowym 4x zoomem, czujnik przechyłu i technologię Bluetooth v.5. Dzięki swoim licznym funkcjom i cechom sprawia, że pomiary stają się łatwiejsze, szczególnie podczas pracy na zewnątrz.

Możliwości programu ArCADia BIM LT

Podstawowe narzędzia systemu

Architektura

Konstrukcja

Instalacje wodociągowe

Instalacje kanalizacyjne

Instalacje gazowe

Instalacje grzewcze

Instalacje elektryczne

Komunikacja

Narzędzia kreślarskie - uproszczony silnik rysujący CAD

ArCADia BIM LT 14
Przejdź do strony z pełnym opisem produktu

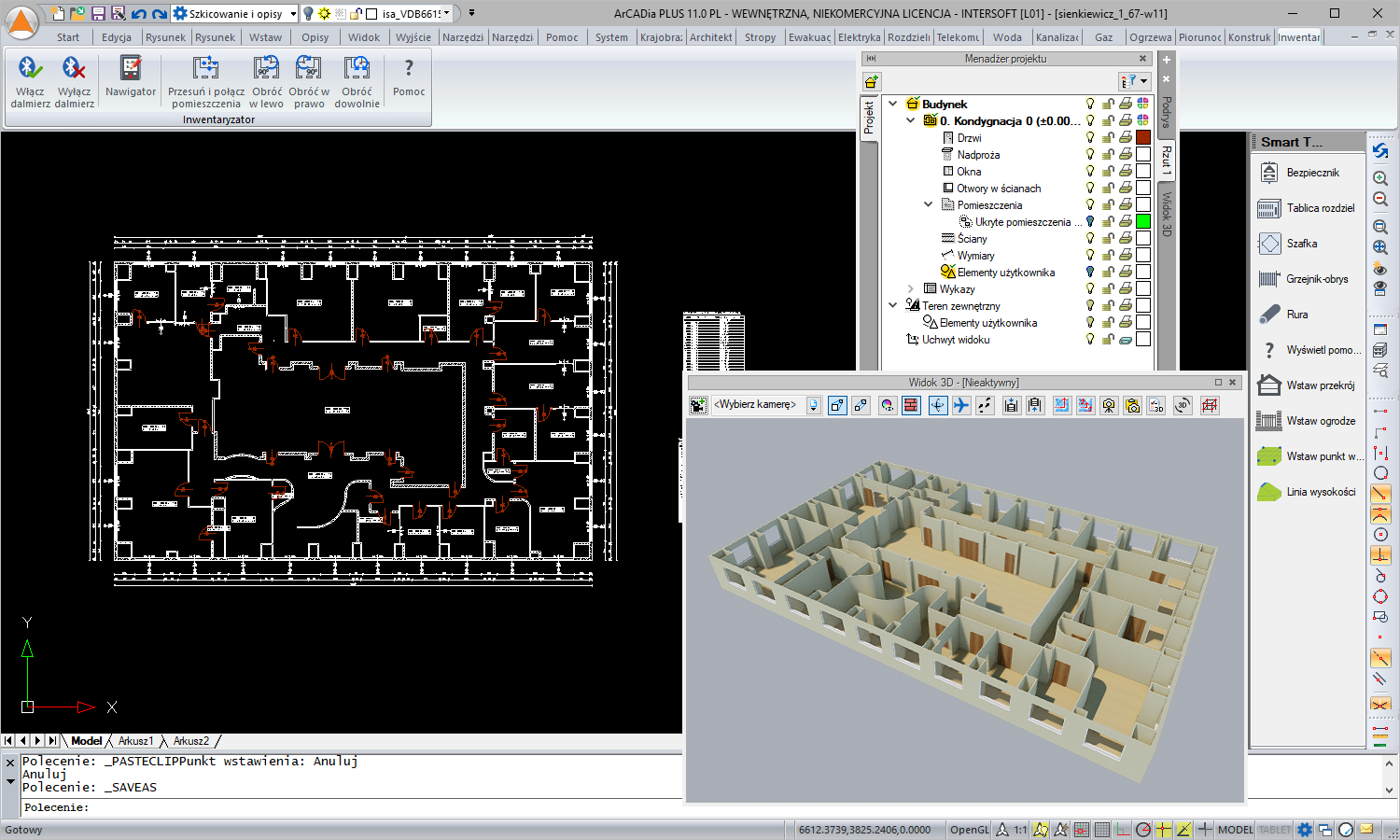

ArCADia-INWENTARYZATOR to moduł systemu ArCADia umożliwiający współpracę z dalmierzem laserowym wyposażonym w technologię Bluetooth (łączy bezprzewodowo dalmierz z komputerem). Program wspomaga tworzenie dokumentacji technicznej inwentaryzowanych budynków bezpośrednio podczas obmiaru. Umożliwia bezprzewodowe pobieranie danych z dalmierzy laserowych poprzez interfejs Bluetooth i wstawianie ich bezpośrednio do rysunku, który wykonujemy w systemie ArCADia. ArCADia-INWENTARYZATOR pozwala nie tylko na większe zautomatyzowanie wykonywania rysunku, ale udostępnia również możliwość zwymiarowania dowolnego obiektu znajdującego się w projekcie, np. okien czy drzwi, poprzez pobranie wymiarów z dalmierza. Program udostępnia także funkcje wirtualnego dalmierza (Nawigator), który pozwala użytkownikowi na wykonywanie obmiarów, również poprzez ręczne wprowadzanie wymiarów uzyskanych np. z dalmierza nieposiadającego komunikacji Bluetooth. Przeprowadzając inwentaryzację, użytkownik może wykonywać rysunki poszczególnych pomieszczeń budynku, a następnie sklejać je w całość.

ArCADia-INWENTARYZATOR
Przejdź do strony z pełnym opisem produktu

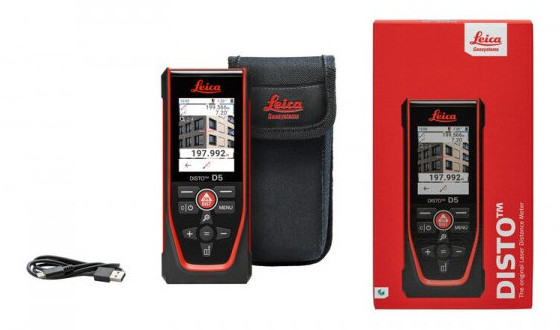

Możliwości dalmierza Leica DISTO D5.

• Zastosowanie wewnętrzne i zewnętrzne.

  W pomieszczeniach lub ogólnie w sprzyjających warunkach oświetleniowych czerwona kropka lasera jest bardzo dobrze widoczna, dzięki czemu można łatwo namierzyć obiekt. Jednak w jasnym świetle słonecznym, widoczność kropki lasera będzie bardoz słaba. Mimo tego dalmierz laserowy może nadal bez żadnych problemów wykonywać pomiary. Do celowania potrzebny jest wówczas celownik – kamera, która pokazuje cel dokładnie na celowniku na czytelnym kolorowym wyświetlaczu dalmierza.

• Precyzja bez kompromisów.

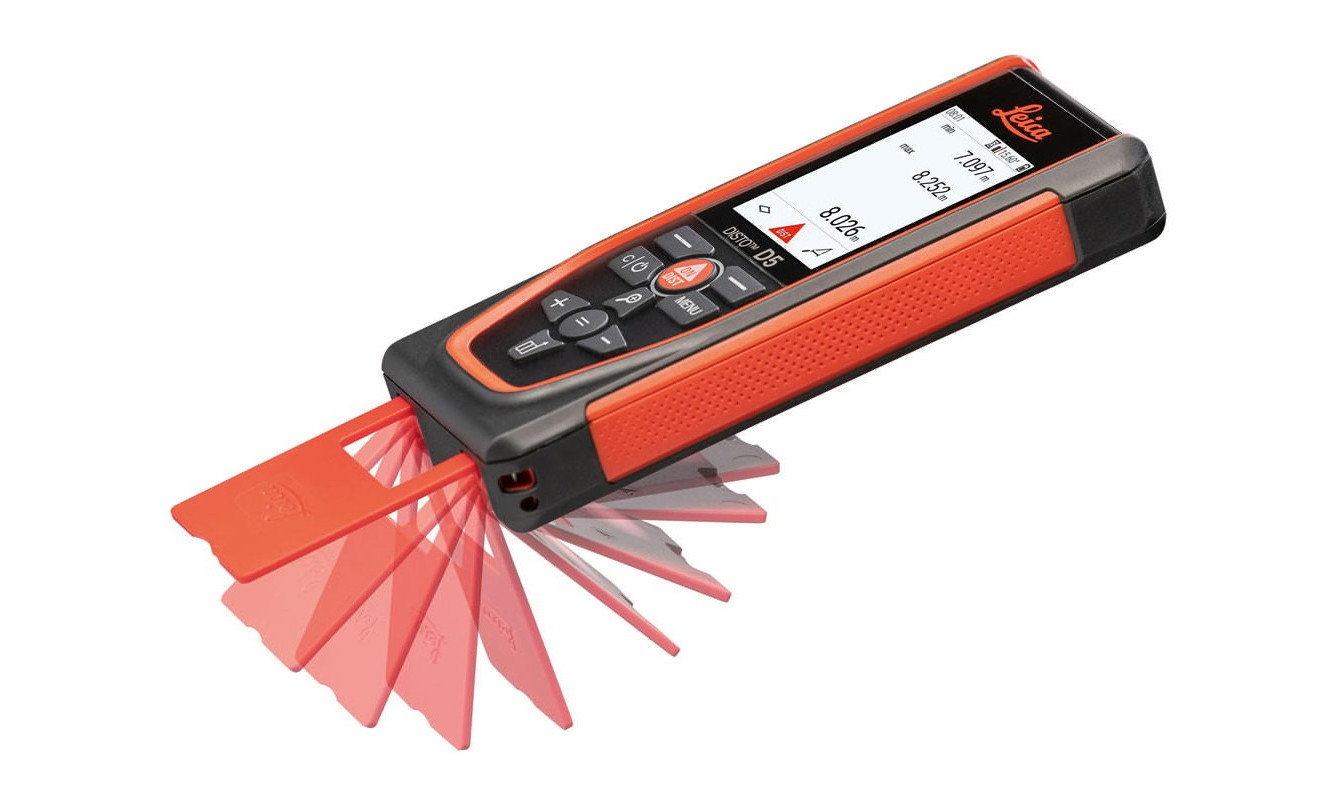

  Bezdotykowe wyzwalanie pomiarów zapewnia precyzję bez kompromisów i rozwiązuje dobrze znany problem, gdy dalmierz laserowy nieznacznie przesuwa się przy naciśnięciu przycisku pomiaru, przez co nie uderza już w środek mierzonego celu. W przypadku pomiaru bezdotykowego wystarczy krótko przesunąć ręką przez wiązkę lasera, aby uruchomić pomiar.

• Bezpośrednie cyfrowe przesyłanie wyników pomiarów.

  W trybie klawiatury wyniki pomiarów mogą być przesyłane przez Bluetooth bezpośrednio, np. do predefiniowanego arkusza kalkulacyjnego Excel. DISTO wysyła zmierzone wyniki do aktualnie wybranej komórki. Tryb klawiatury może być również używany do innych zadań, takich jak dokumentowanie profilu wysokości lub wypełnianie formularza instalatora okien, w tym formularzy internetowych online.

• Precyzyjne określanie odległości poziomych.

  W "Inteligentnym trybie poziomym" DISTO jednocześnie mierzy odległość do obiektu i nachylenie dalmierza laserowego za pomocą jednego kliknięcia, a następnie automatycznie oblicza dokładną odległość poziomą. Ta funkcja jest bardzo przydatna do precyzyjnych pomiarów poziomych, zwłaszcza na dużych odległościach, ponieważ DISTO nie musi być ustawiany w poziomie. Jeśli materiał budowlany, ściany, żywopłoty lub ludzie znajdują się między dalmierzem laserowym a celem, można również skorzystać z tej funkcji. Wystarczy zmierzyć przeszkodę, a na wyświetlaczu pojawi się dokładna odległość w poziomie.

• Niedrogi pomiar profilu wysokości.

  Dzięki DISTO bardzo łatwo jest stworzyć profil wysokości w krajobrazie lub obliczyć różnice wysokości w budynku. Urządzenie ustawia się wzdłuż określonej linii profilu i mierzy się punkt odniesienia, do którego należy porównać różnice wysokości. Następnie mierzone są poszczególne punkty. Dla każdego mierzonego punktu rejestrowana jest zarówno różnica wysokości, jak i odległość do punktu odniesienia. Profil wysokości można następnie pobrać na podstawie tych wartości w preferowanym oprogramowaniu CAD.

• Doskonale udokumentowane.

  Za pomocą kilku kliknięć wynik pomiaru można przesłać przez Bluetooth z DISTO do aplikacji DISTO Plan, w celu tworzenia i pomiaru planów pięter i szkiców. Szkice można następnie wyeksportować jako plik PDF lub jako plik odpowiedni dla CAD.
