aktualizacja ArCADia-INSTALACJE WENTYLACYJNE do wersji 15

W module ArCADia-INSTALACJE WENTYLACYJNE 15 wprowadzono bogaty zestaw funkcji wspierających projektowanie nowoczesnych instalacji wentylacyjnych w systemie ArCADia BIM, co pozwala na łatwe tworzenie szczegółowych projektów technicznych (budowlanych, wykonawczych czy na cele modernizacji), tworzenia rysunków dla wyceny prac czy na potrzeby zarządzania i wizualizacji. Dzięki zastosowaniu technologii BIM użytkownik, wykonując projekt na rzucie, otrzymuje cyfrowy model instalacji, co pozwala lepiej kontrolować proces projektowania na interaktywnym podglądzie 3D.

Nowa funkcjonalność systemu ArCADia BIM 15 wykorzystywana przy projektowaniu instalacji wentylacyjnych.

• Menadżer projektu
  • Pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże – użytkownik może pracować szybciej zarządzając elementami tylko wybranej branży np. wentylacja

• Nowe rodzaje obiektów i Menadżer plików

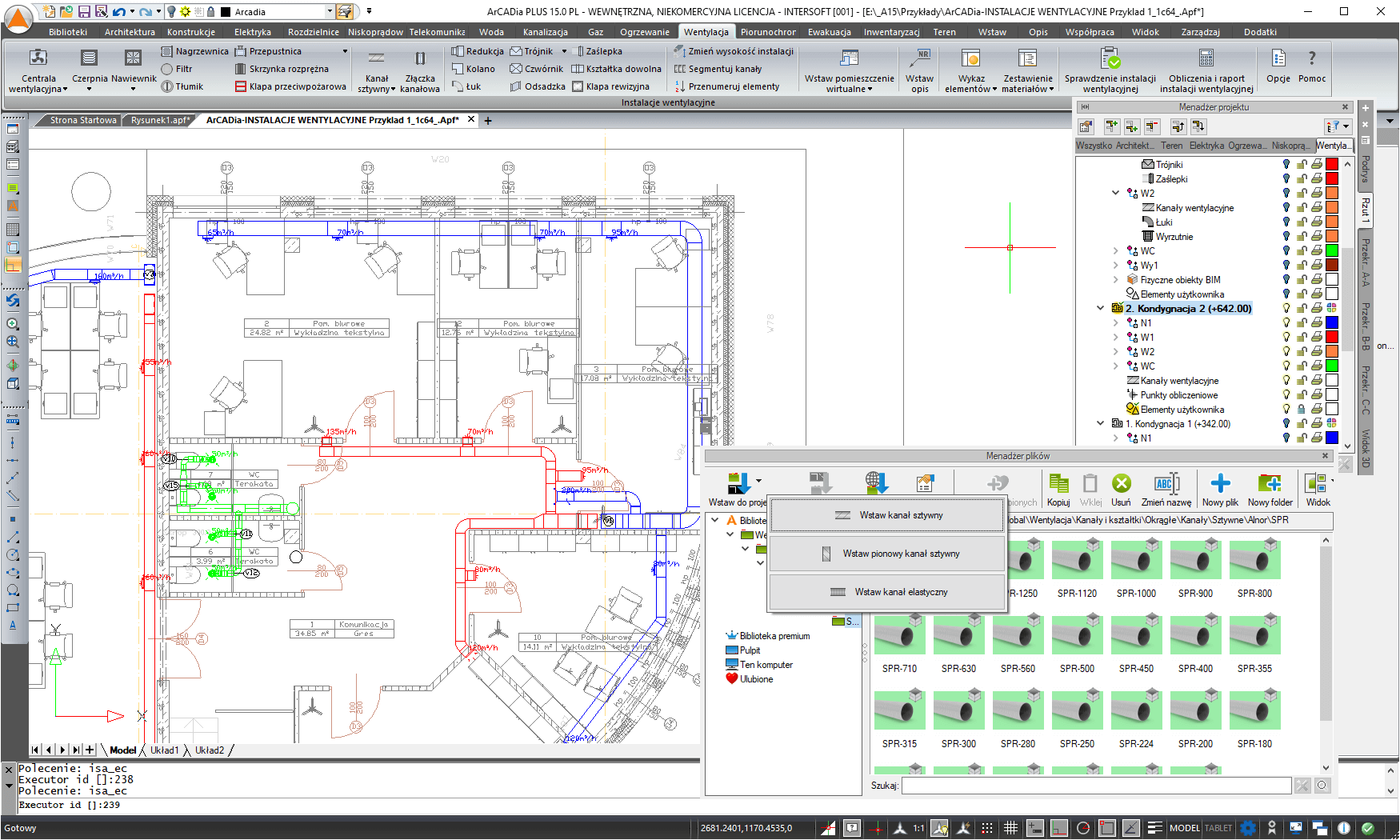

  • Menadżer plików czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
  • Wprowadzenie fizycznych obiektów BIM (o zdefiniowanej geometrii, w których parametry różnych branż mogą być połączone w jeden multibranżowy obiekt AFO, np. centrala wentylacyjna z przyłączami dla instalacji ciepła technologicznego i elektrycznej) i parametrycznych obiektów BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub bezpośrednio z biblioteki projektu, którego geometria wynika z rysunku.
  • Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
• Parametry użytkownika
  • Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
  • Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
• Podgląd widoku 3D
  • W odróżnieniu od okna Widoku 3D, gdzie obiekt pojawia się po wstawieniu na rysunek, w tym oknie obiekt jest widoczny przed wstawieniem. Po wykryciu innego elementu na rysunku, w oknie pokazany jest możliwy sposób połączenia z dodawanym elementem.
• Widok CAD 3D

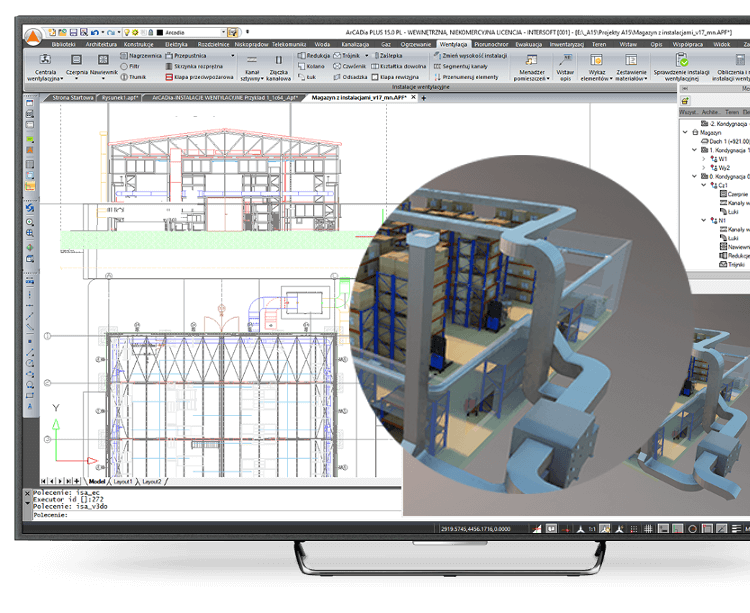

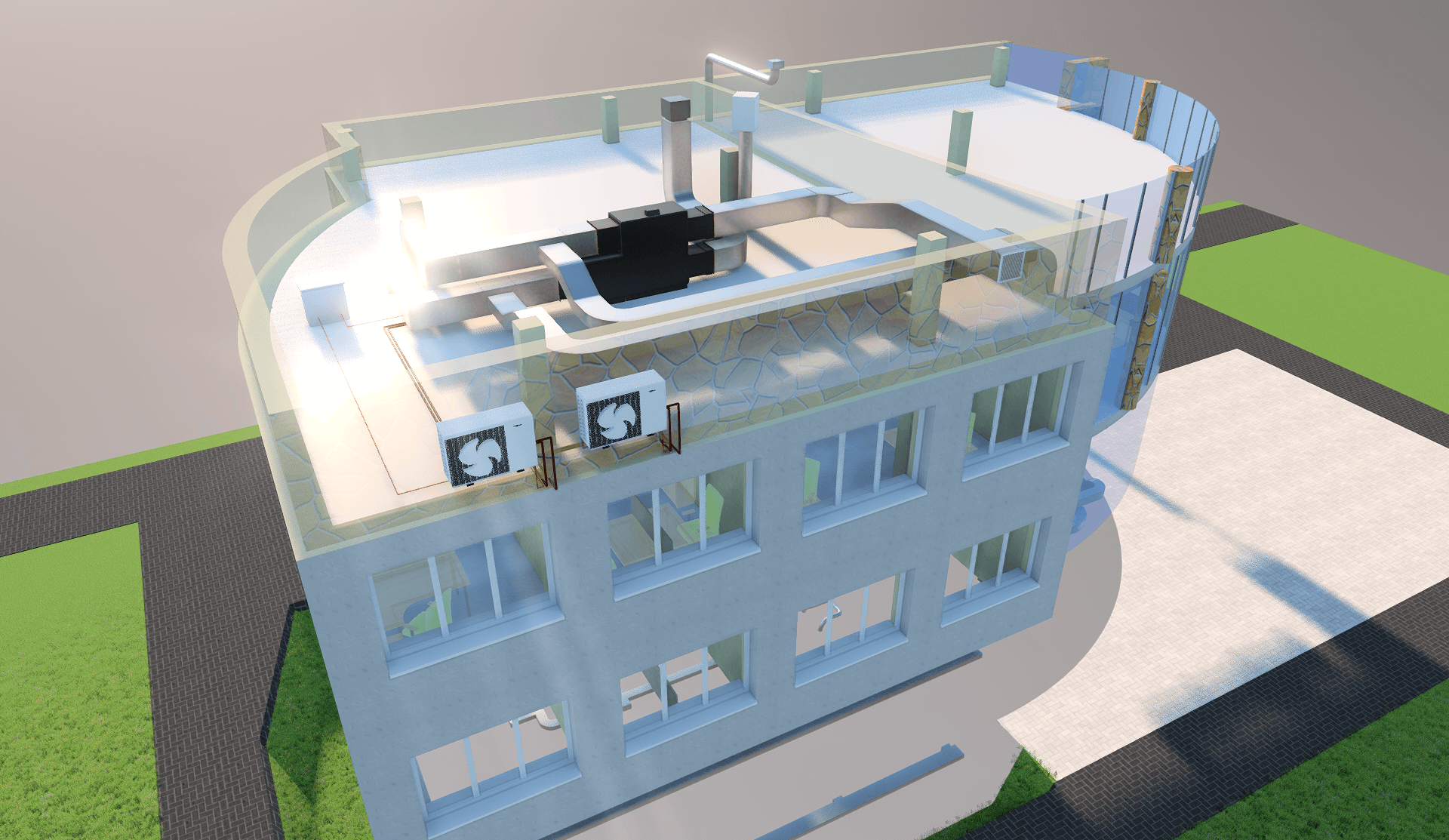

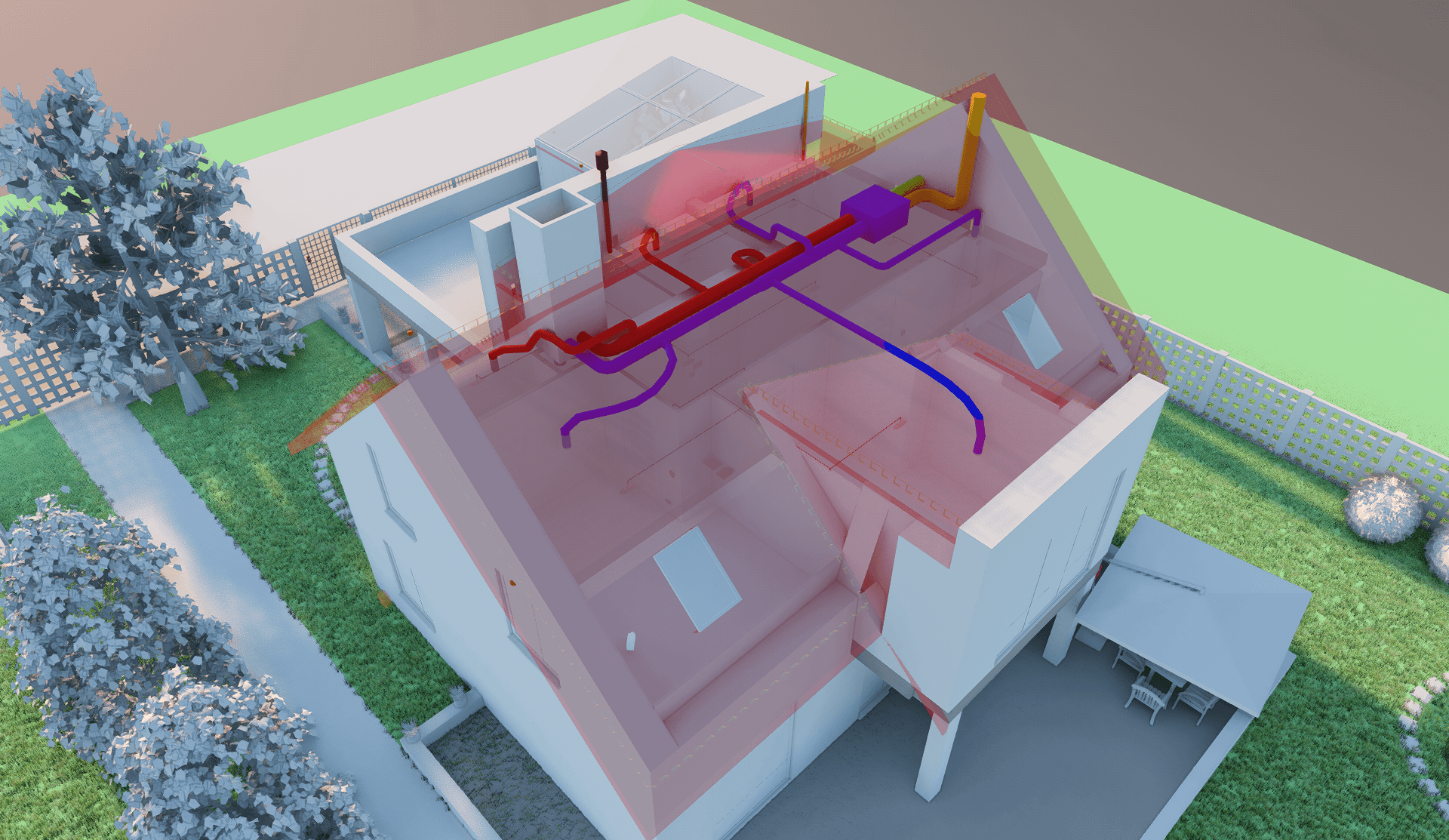

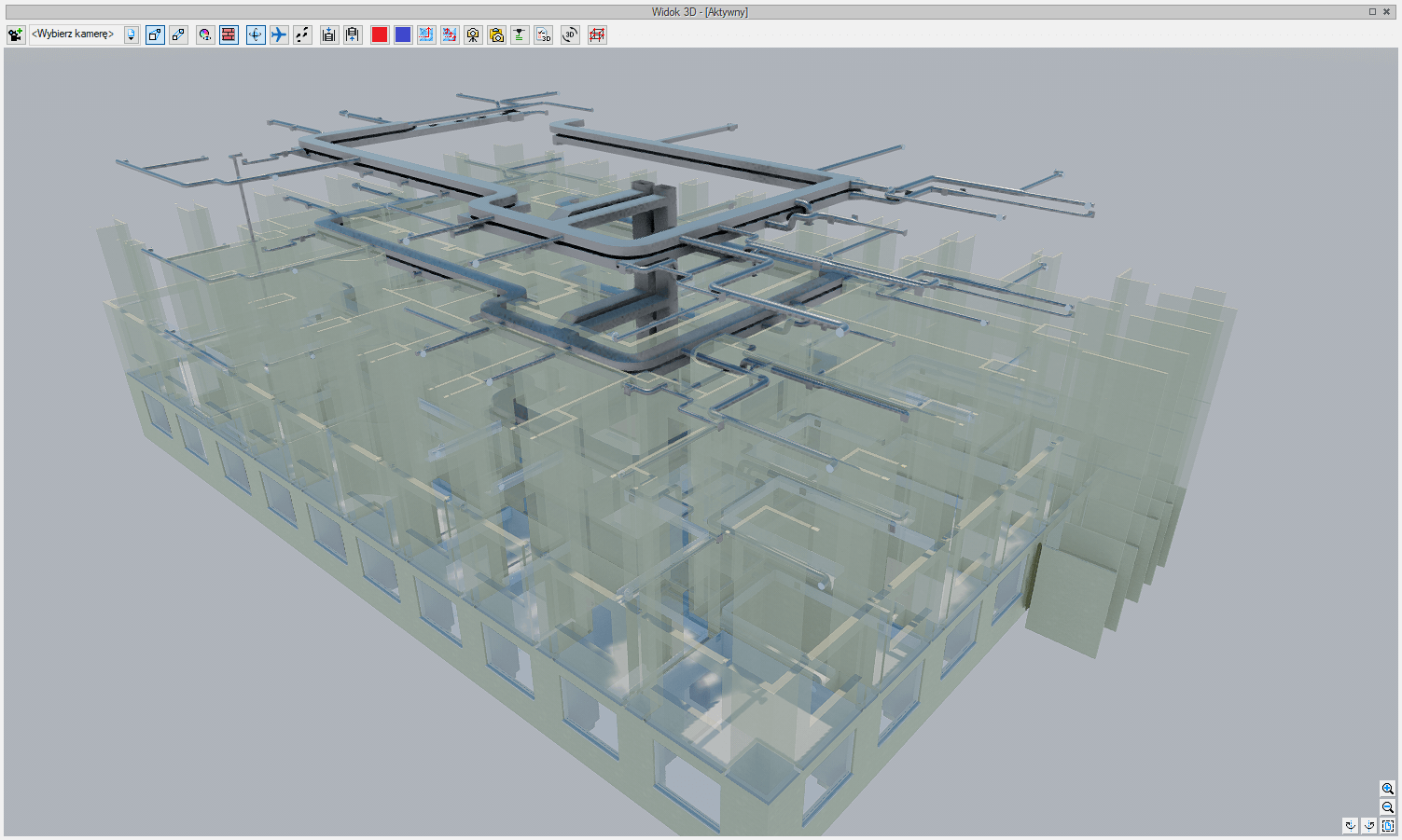

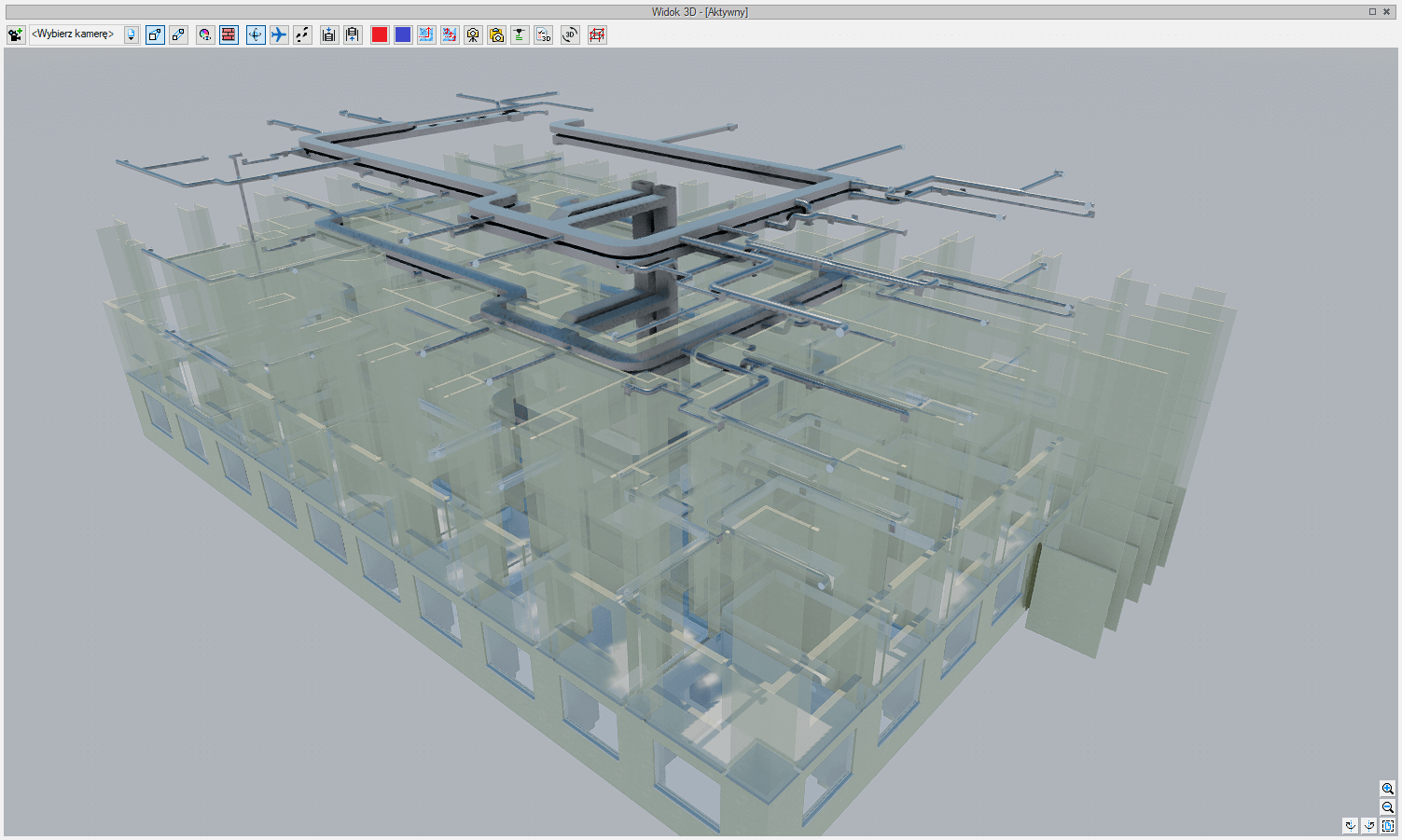

  • Główne prace projektowe realizowane są na rzucie, przy jednoczesnym tworzeniu widoku 3D oraz trójwymiarowego modelu CAD. Widok ten można wywołać z Menadżera projektu – CAD 3D i dowolnie obracać poleceniami Widoku. Wygląd CAD 3D można modyfikować poprzez zastosowanie Stylów wizualnych.
• Zmiana widoku 3D obiektów
  • Możliwość wstawienia obiektów systemu (urządzeń, armatury) z ustawionym przez użytkownika widokiem 3D. Zdefiniowany w ten sposób element może zostać podłączony do instalacji projektowanej w programie poprzez funkcję edycji lokalizacji przyłączeń. Do biblioteki obiektów 3D programu można wprowadzić dowolny obiekt stworzony w trójwymiarowej przestrzeni CAD (DWG), z plików udostępnianych przez producentów w formatach 3DS, OBJ, O2C oraz z plików natywnych programu Revit - RVT i RFA.
• Archiwum
  • Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.

Czym jest system ArCADia BIM kompleksowy system projektowania dla branży budowalnej
przejdź do artykułu opisujacego idee systemu

•
•
•
•
•

Zaawansowane możliwości modułu ArCADia-INSTALACJE WENTYLACYJNE 15:

Zaawansowane funkcje rysunkowe

• Szybkie prowadzenie ciągu sieci kanałów wentylacyjnych wraz z funkcją automatycznego generowania kolan i łuków przy zmianach kierunków instalacji oraz redukcji wraz ze zmianami kształtów.
• Możliwość automatycznego dopasowania wymiarów i wysokości wstawianych kanałów i kształtek do obiektów już znajdujących się na rysunku.
• Narzędzia pozwalające na inteligentne łączenie przewodów na różnych wysokościach dopasowując odpowiednie kształtki.
• Odejścia i trójniki mogą być wstawiane na kanały lub tworzone automatycznie przy łączeniu kanałów wentylacyjnych.
• Generowanie automatycznych przekrojów instalacji wentylacyjnej. Jeśli do projektu wprowadzono inne elementy systemu ArCADia BIM (np. stropy, ściany, inne instalacje) również znajda się one na przekroju, aby w pełni odzwierciedlić projekt. Na przekroju można wstawiać opisy czy w łatwy sposób określać rzędne elementów.

Funkcje obliczeniowe

• Obliczanie całkowitej i częściowej straty ciśnienia dla wszystkich lub wybranych ścieżek przepływu powietrza, wybór ścieżki o największej stracie ciśnienia.
• Obliczanie poziomu mocy akustycznej dla wszystkich lub wybranych ścieżek przepływu powietrza, w środkowych pasmach oktawowych z zakresu 63-8000 Hz.
• Sprawdzanie spełnienia warunku zapewnienia ciśnienia dyspozycyjnego w instalacji.
• Generowanie raportów wykonanych obliczeń.

Dodatkowe materiały:

Pobierz i testuj przez 28 dni pełną wersję programu.

Pobierz ulotkę informacyjną w formacie pdf.

Zobacz warunki licencjonowania programu aktualizacja ArCADia-INSTALACJE WENTYLACYJNE do wersji 15.

Zobacz pełny opis programu aktualizacja ArCADia-INSTALACJE WENTYLACYJNE do wersji 15.

Wymagania systemowe programu:

Do działania programu aktualizacja ArCADia-INSTALACJE WENTYLACYJNE do wersji 15 wymagany jest:
