Zasadniczym zadaniem programu Eurozłącza jest wymiarowanie płaskich połączeń stalowych wg Eurokodu zgodnie z normą PN-EN 1993-1-8:2006. Program oferuje wymiarowane następujących typów połączeń stalowych: MONTAŻOWA BELKA-PODCIĄG, MONTAŻOWE i DOCZOŁOWE SŁUP-BELKA, MONTAŻOWE i DOCZOŁOWE BELKA-BELKA, KRATOWE Z BLACHĄ WĘZŁOWĄ, KRATOWO RUROWE SPAWANE, ZAKOTWIENIE SŁUPA DWUTEOWEGO, ZAKOTWIENIE SŁUPA DWUGAŁĘZIOWEGO, ZAKOTWIENIE SŁUPA PROSTOKĄTNEGO, ZAKOTWIENIE SŁUPA OKRĄGŁEGO. Program Eurozłącza współpracuje z programem ArCADia RAMA oraz wykonuje w formacie DXF rysunki projektowanego modelu połączenia.

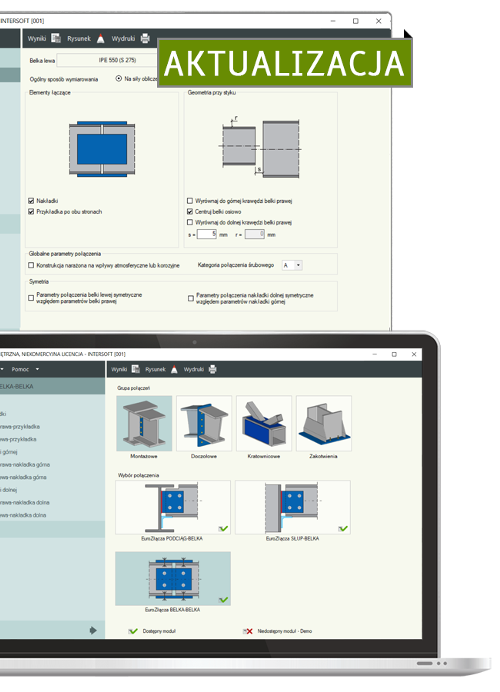

Nowa funkcjonalność wersji 5.0
- Wprowadzenie sprawdzania ograniczeń na wielkość spoiny wg normy PN-EN 1708-2:2019-02.
- Publikacja listy wykorzystanych wartości współczynników materiałowych w raporcie obliczeniowym.
- Dodano obsługę najnowszej wersji formatu DXF 2018.
- Dodano obsługę parametrów generowania wymiarów w rysunkach DXF.
- Zmiana interfejsu na bardziej ergonomiczny, zmiana szaty kolorystycznej programu.
- Zmiana sposobu zabezpieczania umożliwiający uruchamianie programu na dowolnym stanowisku, na którym zainstalowana jest licencja.
POBIERZ NAJNOWSZĄ WERSJĘ PROGRAMU EUROZŁĄCZA 5.0
EuroZłącza 4.5
EuroZłącza to jeden z pierwszych programów do wymiarowania połączeń stalowych, który daje możliwość weryfikacji nośności zakotwienia wg Eurokodu 2. Większy zakres wymiarowania to nowe możliwości zwiększenia nośności i większe bezpieczeństwo. W wersji 4.5 aplikacji pojawiła się możliwość przeprowadzenia rozszerzonej analiz łączników mocowanych w elementach betonowych zgodnie z zapisami normy PN-EN 1992-4:2018-11, na obciążenia rozciągające i ścinającego, dla modułów zakotwienia słupów. Nowa norma umożliwia stosowanie nowych typów łączników: dla kotew płytkowych (headed fasteners) lub kotew chemicznych (bonded fasteners). Daje możliwość przeprowadzenie dodatkowych sprawdzeń, które zapewniają większe bezpieczeństwo konstrukcji.
Dodana została funkcjonalność do każdego z niżej wymienionych modułów w wersji 2.0:
- EuroZłącza ZAKOTWIENIE SŁUPA DWUGAŁĘZIOWEGO
- EuroZłącza ZAKOTWIENIE SŁUPA DWUTEOWEGO
- EuroZłącza ZAKOTWIENIE SŁUPA OKRĄGŁEGO
- EuroZłącza ZAKOTWIENIE SŁUPA PROSTOKĄTNEGO
Sprawdzane mechanizmy zniszczenia na rozciąganie obejmują:
- rozciągany trzpień śruby (steel failure)
- wyrwanie śruby z betonu (pull-out failure)
- wyłamanie stożka betonu (concrete cone failure)
- połączenie wyrwania łącznika i wyłamania stożka betonu (combined pull-out and concrete failure)
- rozszczepienie betonu (splitting failure)
- rozsadzenie betonu (blow-out failure)
Sprawdzane mechanizmy zniszczenia na ścinanie obejmują:
- ścięcie trzpienia (steel failure of fastener),
- wyłamanie betonu (concrete pry-out failure),
- zniszczenie krawędzi betonu (concrete edge failure).
Dodatkowo procedura wymiarowania umożliwia sumowanie komponentu nośności kotew z komponentem nośności tarcia podstawy i/lub komponentem nośności ostrogi, co pozwala w pełni wyznaczyć faktyczną nośność podstawy słupa na obciążenia ścinające.
Lista zmian w programie EuroZłącza 4.5
- Nowa funkcjonalność (moduły zakotwienia słupa) - podmoduły obliczeń wg normy PN-EN 1992-4:2018-11.
- Obliczenia (moduły zakotwienia słupa) - dodatkowe sprawdzenia wytężenia dla rzeczywistych sił działających na konkretne kotwy.
- Obliczenia (moduły zakotwienia słupa) - dodatkowe dla możliwych grup zawierających śruby umieszczone po obu stronach węzła w
sytuacji mimośrodowego rozciągania.
- Inne – poprawienie współpracy z programem ArCADia RAMA.
- Obliczenia (moduł Podciąg-Belka) - naprawa problemu ze złym umiejscowieniem śrub w module podciąg-belka z połączeniem do żebra.
- Obliczenia (moduły zakotwienia słupa) - zmiana sposobu wyznaczania ramienia po stronie ściskanej.
- Obliczenia (moduły zakotwienia słupa) - poprawka wyliczania F_C,fc,Rd.
- Obliczenia (moduły zakotwienia słupa) - poprawka wyliczenia wartości L_b dla obliczeń wg normy PN-EN 50341-1.
- Obliczenia (moduły zakotwienia słupa) - poprawka obliczania współczynnika k_16 (sztywność obrotowa).
- Poprawki drobnych błędów w formularzu oraz obliczeniach.
Moduły które zostały wprowadzone w wersji 4.0
Pełna lista zmian w programie EuroZłącza 4.0
Nowa funkcjonalność:

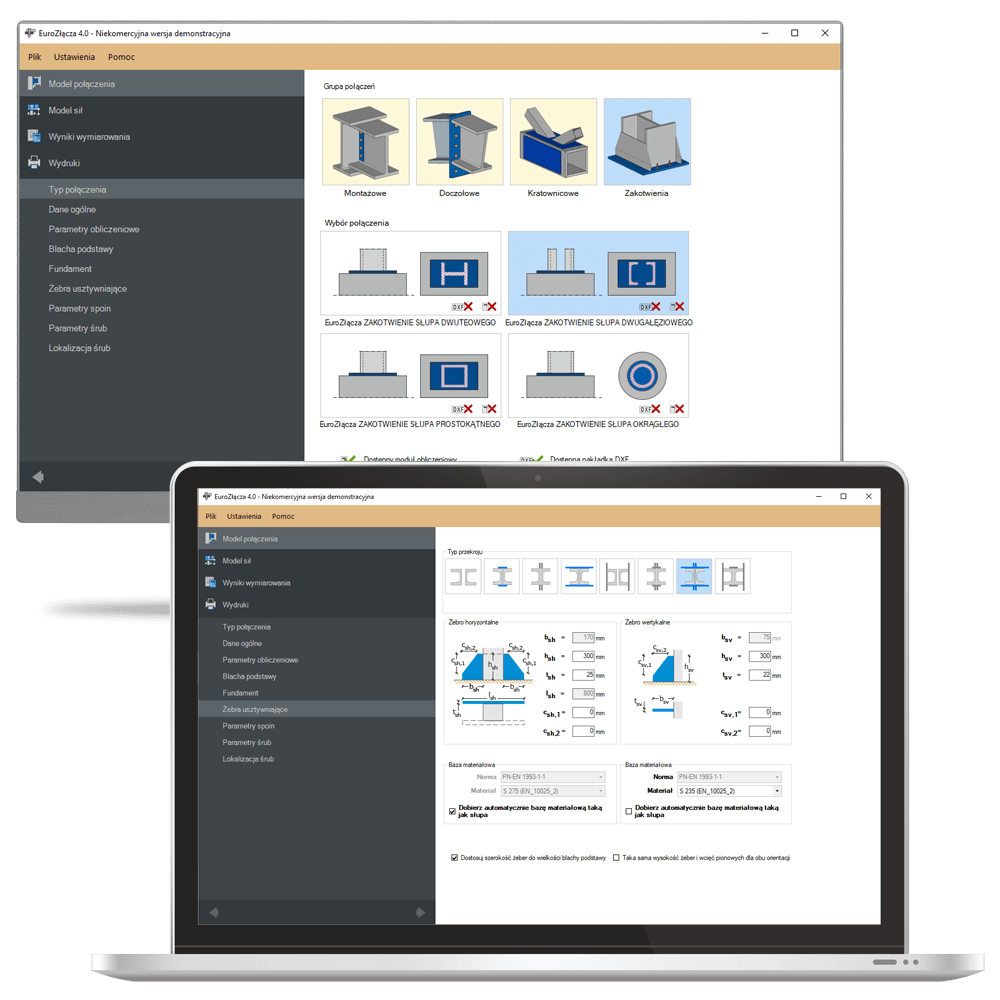

- Nowy moduł: EuroZłącza: Zakotwienie słupa dwuteowego + DXF.
- Nowy moduł: EuroZłącza: Zakotwienie słupa dwugałęziowego + DXF.
- Nowy moduł: EuroZłącza: Zakotwienie słupa prostokątnego + DXF.
- Nowy moduł: EuroZłącza: Zakotwienie słupa okrągłego + DXF.
Modyfikacje:
- Obliczenia (wiele modułów). Poprawa wyliczania granicznej grubości spoiny pachwinowej w połączeniu teowym.
- Obliczenia (wiele modułów). Dostosowanie aplikacji do aktualnej bazy profili stalowych.
- Obliczenia (wiele modułów). Zmiana sposobu doboru grubości nakrętek i podkładek.
- Obliczenia (moduły doczołowe). Zmiana sposobu wyznaczania długości efektywnej szeregu l_eff dla położenia "Skrajny szereg śrub bezpośrednio poza skrajnym rozciąganym pasem belki przy usztywnieniu z płaskownikiem".
- Obliczenia (moduły doczołowe). Poprawa wyliczania wartości współczynnika alfa_v dla F_v_Rd (ścinanie śrub).
- Obliczenia (moduł Belka-Belka doczołowe). Korekta sprawdzania nośności na zginanie ze ściskaniem dla dwóch belek połączonych doczołowo, gdy zastosowano skos teowy dolny, który tworzy kąt ostry z blachą czołową.
- Formularz (wiele modułów). Wprowadzenie podziału wszystkich połączeń na grupy typologiczne.
- Formularz (wiele modułów). Korekta właściwego przypisania elementów (słupka i krzyżulca) w złączu Kratowo-rurowo spawanym i Kratowym z blachą węzłową typu N przy wysyłaniu danych w trybie współpracy z Ramą (od wersji ArCADia-RAMA v.17).
- Formularz (wiele modułów). Dodanie ostrzeżeń w przypadku chęci zmiany przekroju/orientacji prętów głównych w trybie współpracy z Ramą.
- Formularz (wiele modułów). Korekta domyślnego zapisywania rysunków DXF w tej samej lokalizacji z której uruchomiono projekt liczony a w przypadku projektu domyślnego w lokalizacji programu w Dokumentach użytkownika.
- Formularz (Słup-Belka doczołowe). Usunięcie lagu przy zmianie liczby szeregów śrub.
- Poprawki drobnych błędów w formularzu oraz obliczeniach.
|
