ArCADia-SIECI KANALIZACYJNE 15

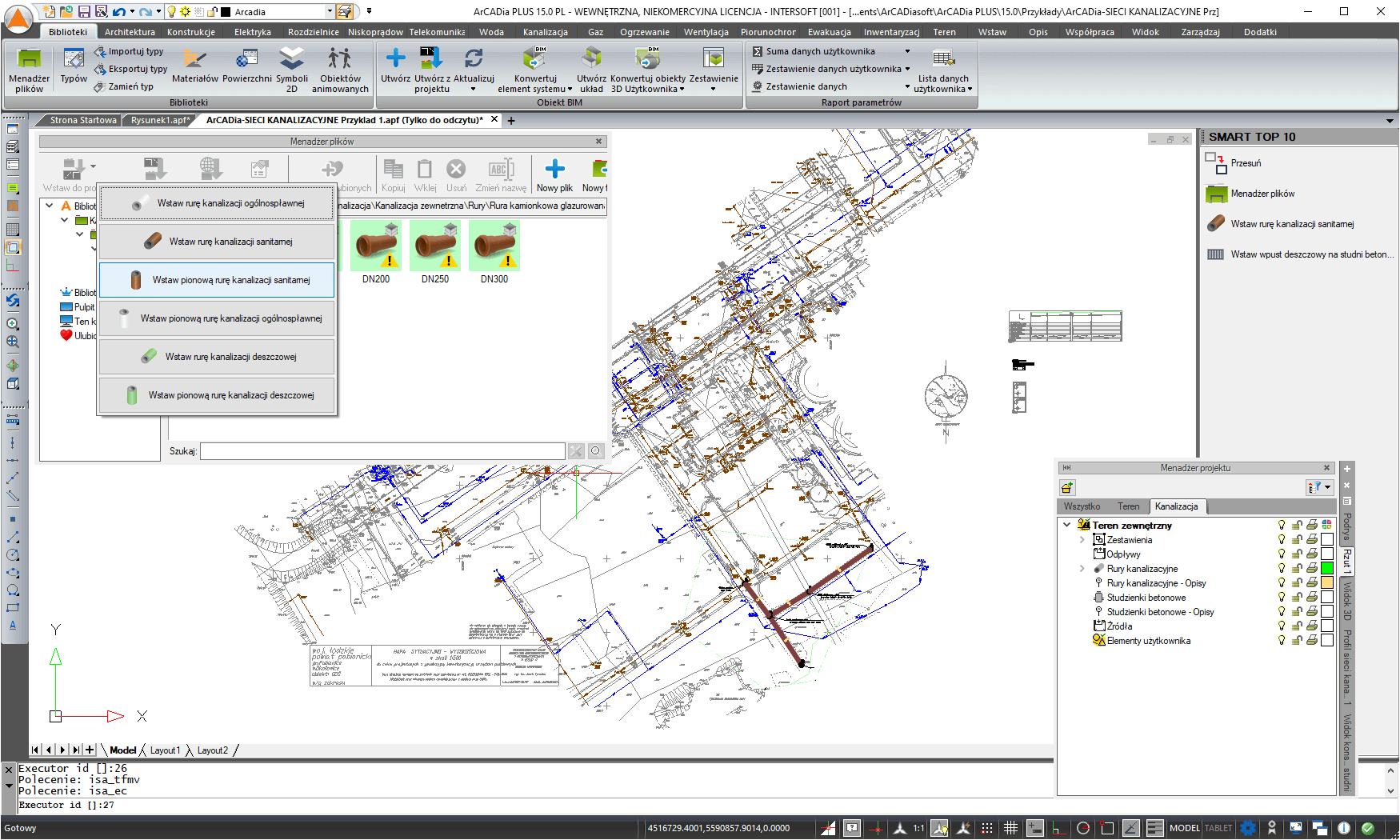

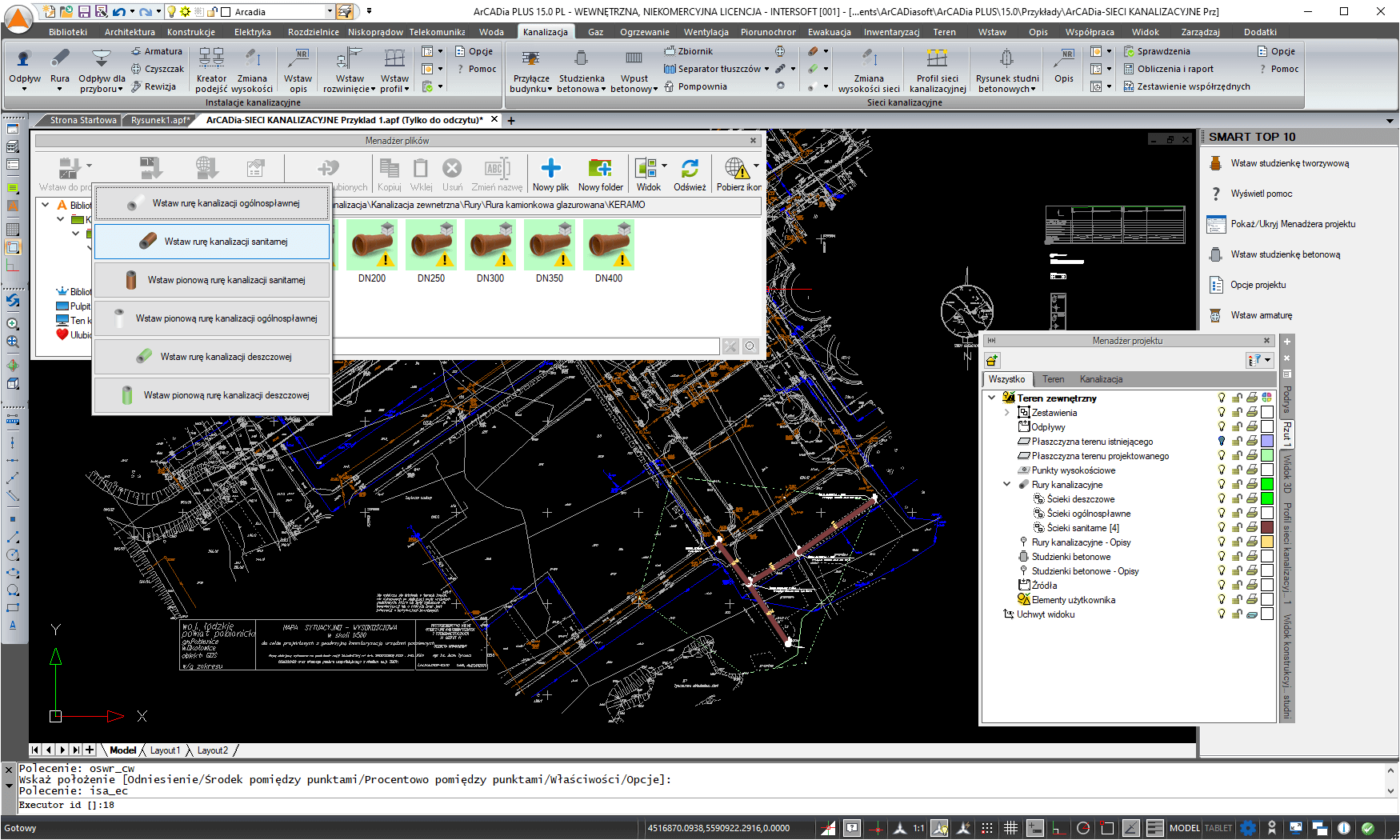

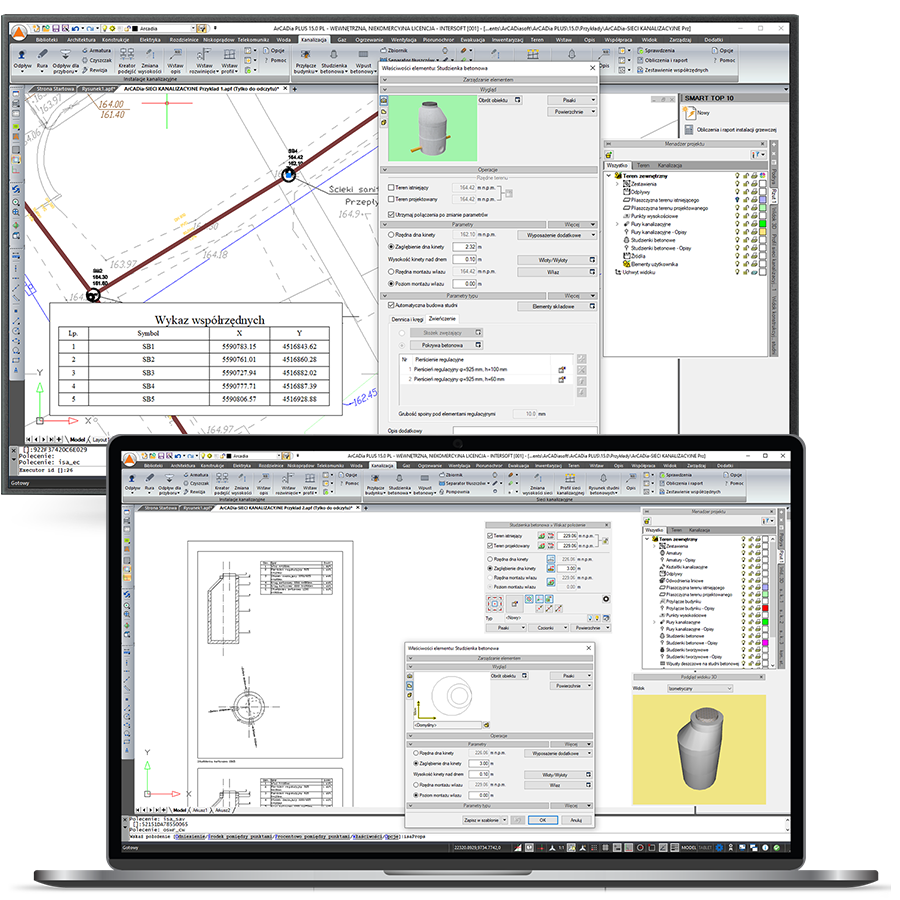

ArCADia-SIECI KANALIZACYJNE 15 to moduł branżowy systemu ArCADia, w którym projektant ma możliwość pracy zgodnie z założeniami technologii Building Information Modeling (BIM) pozwalającej wykonywać projekt poprzez pracę z jego cyfrowym modelem. Program ArCADia-SIECI KANALIZACYJNE 15 przeznaczony jest do kompleksowego projektowania konwencjonalnych systemów kanalizacji zewnętrznych grawitacyjno-pompowych. Pozwala on na wykonanie profesjonalnej dokumentacji sieci kanalizacyjnej oraz zewnętrznych instalacji kanalizacyjnych wraz z przyłączami. Uwzględnia rodzaje ścieków i związany z tym podział na kanalizację sanitarną, deszczową i ogólnospławną. Kierowany jest zarówno do projektantów sieci i instalacji kanalizacyjnych, jak i do wszystkich osób zajmujących się branżą sanitarną i instalacyjną w budownictwie. Funkcjonalność programu ArCADia-SIECI KANALIZACYJNE 15 umożliwia obiektowe tworzenie rysunków map zagospodarowania przestrzennego za pomocą połączonych logicznie elementów sieci i instalacji kanalizacyjnych.

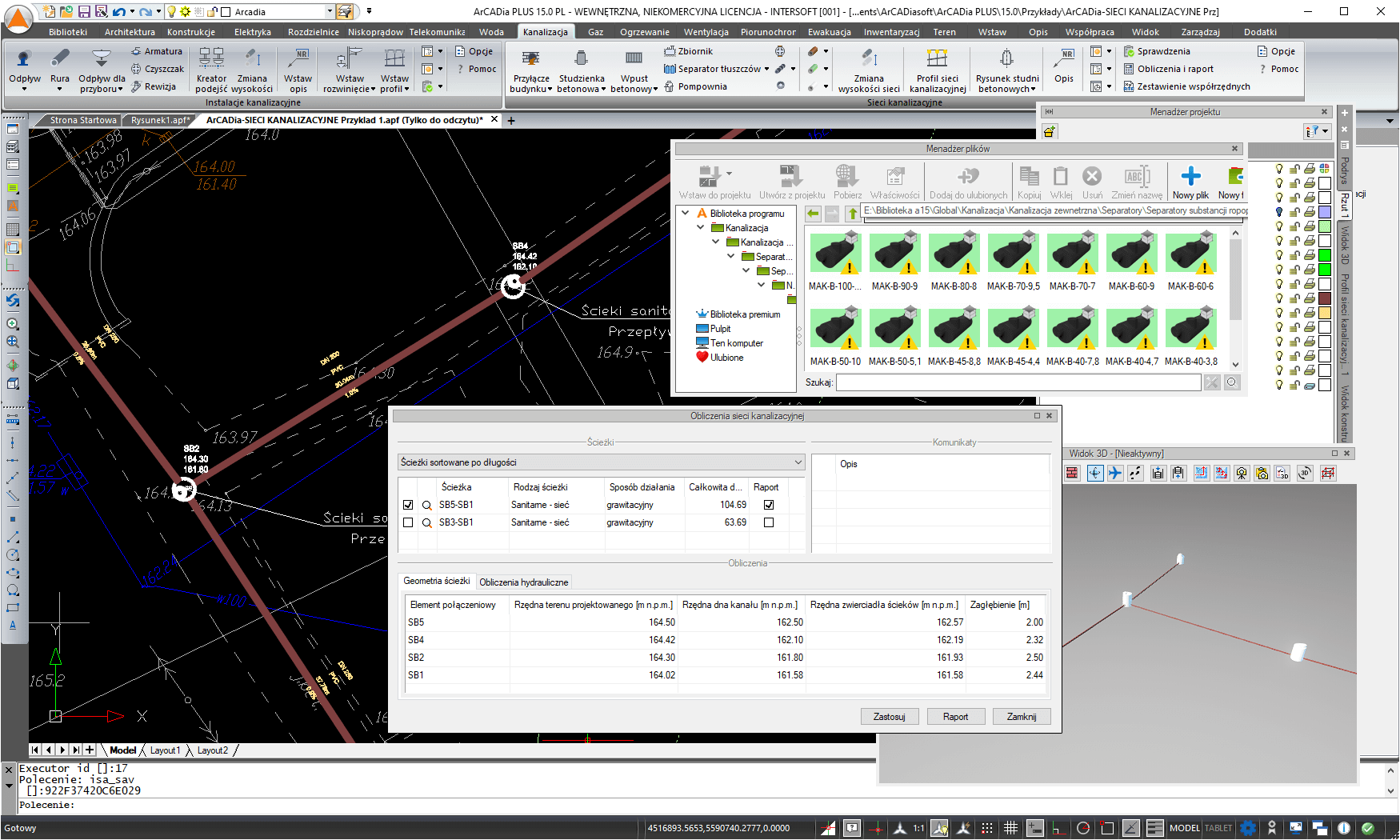

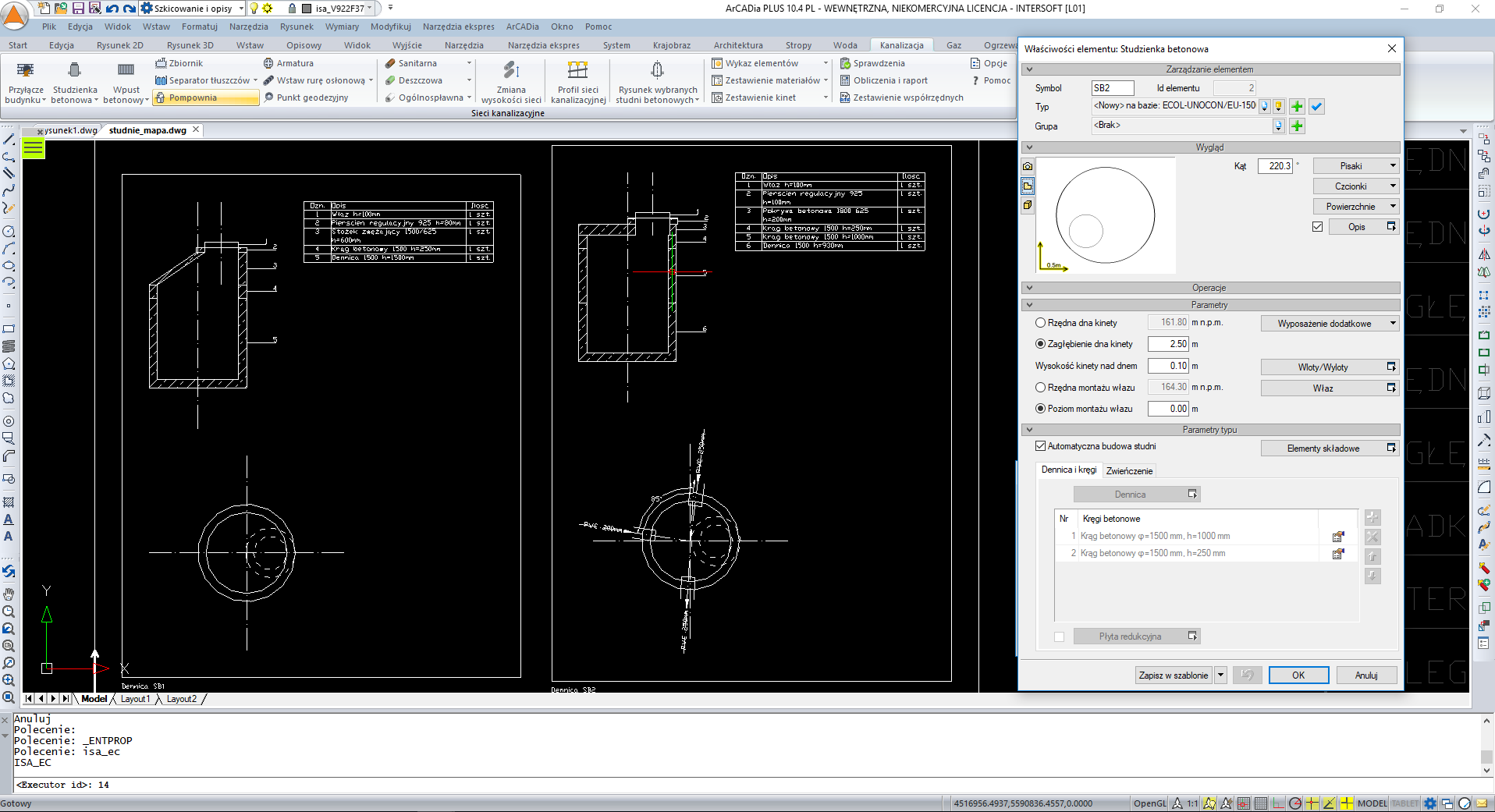

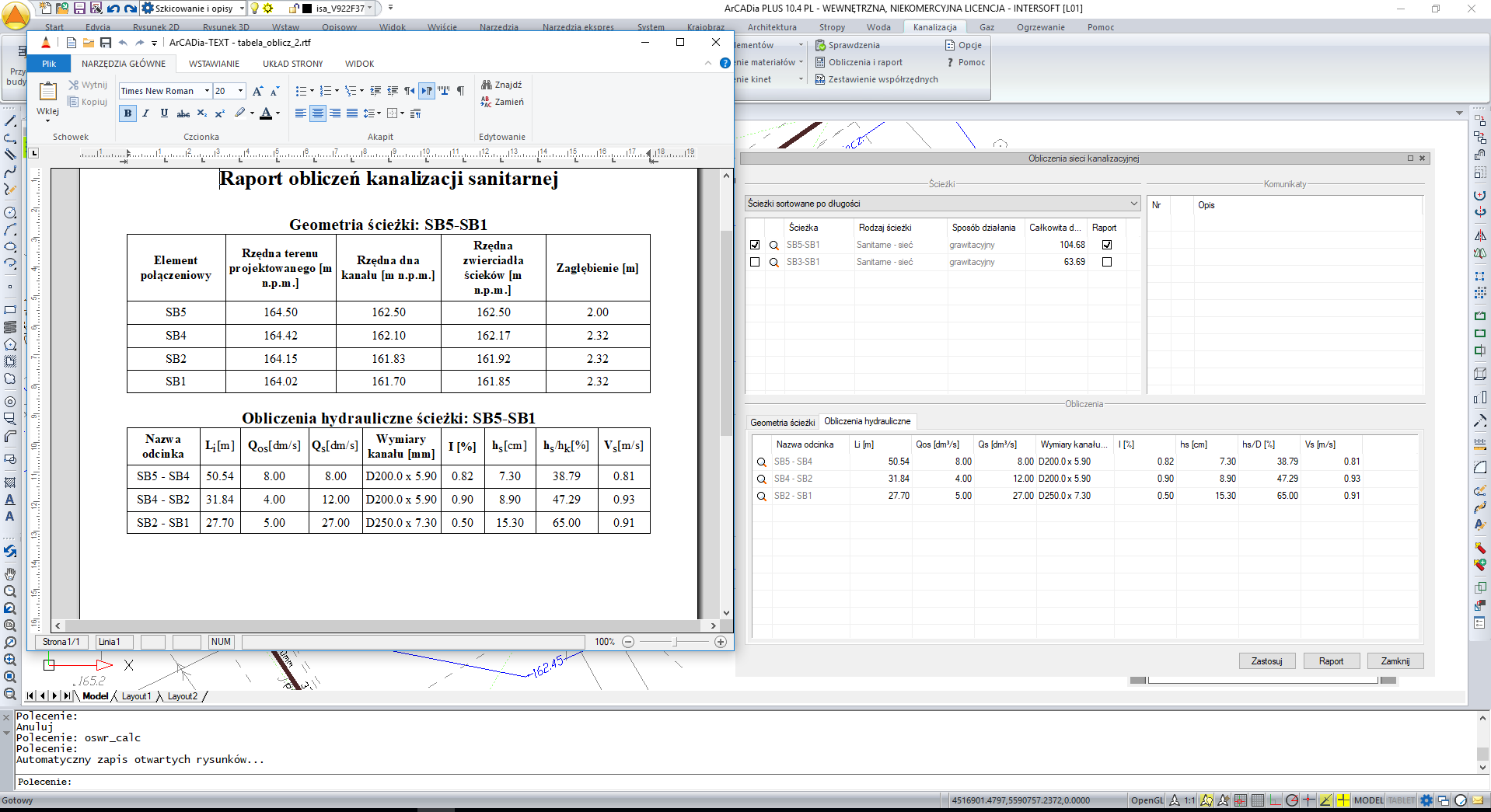

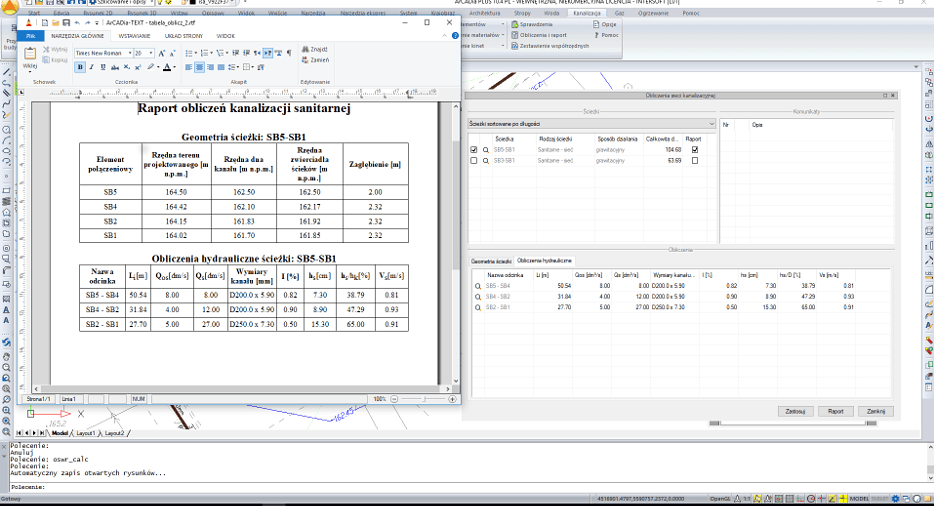

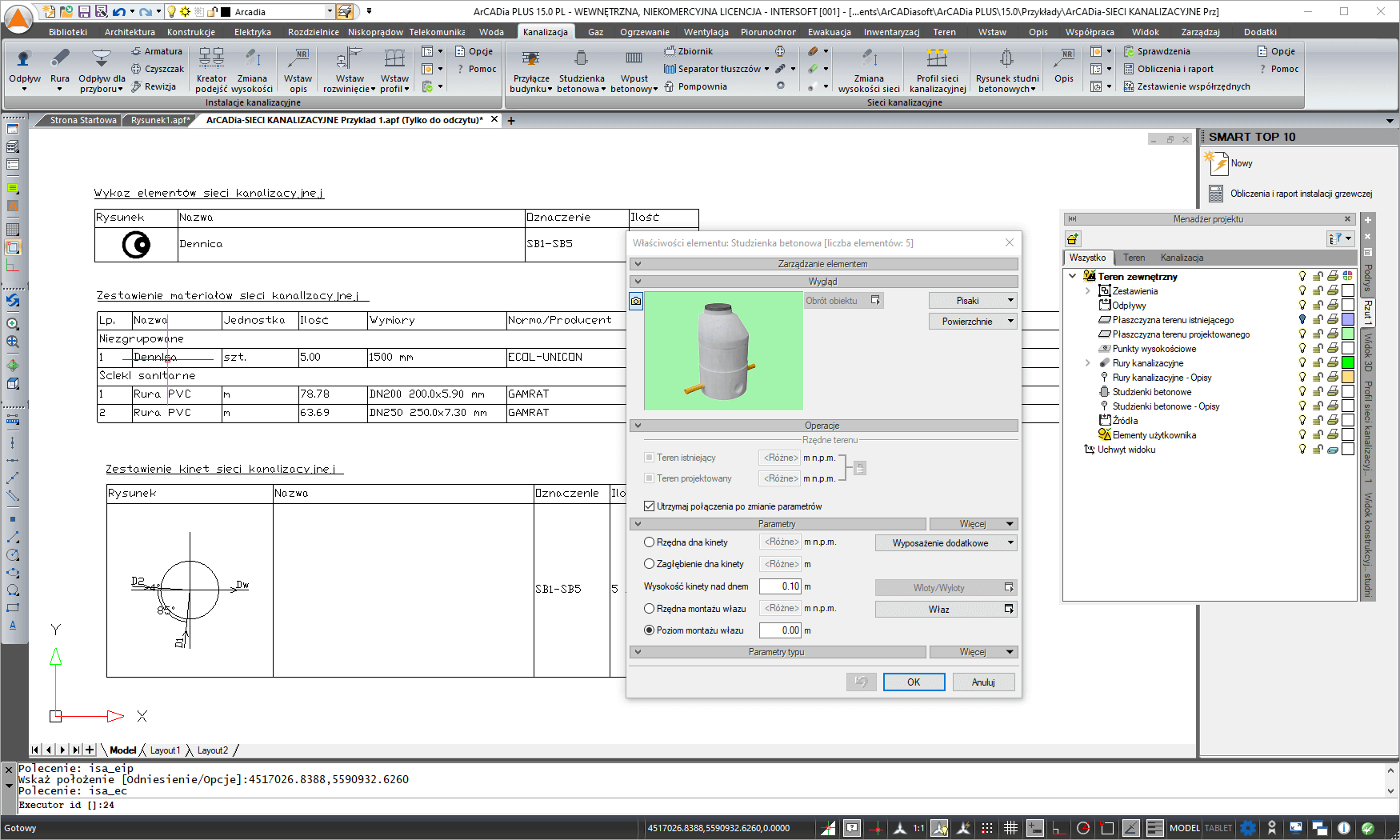

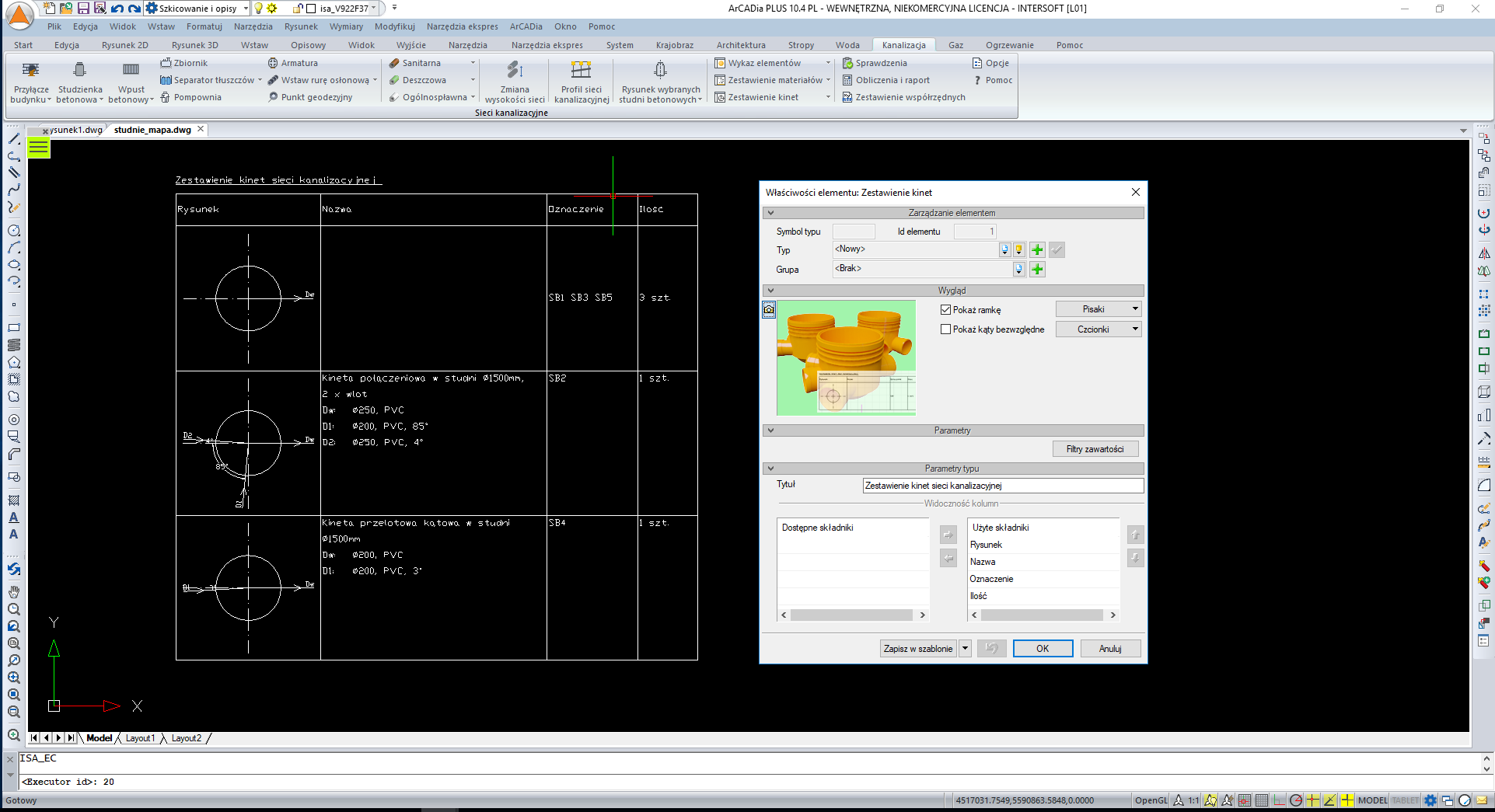

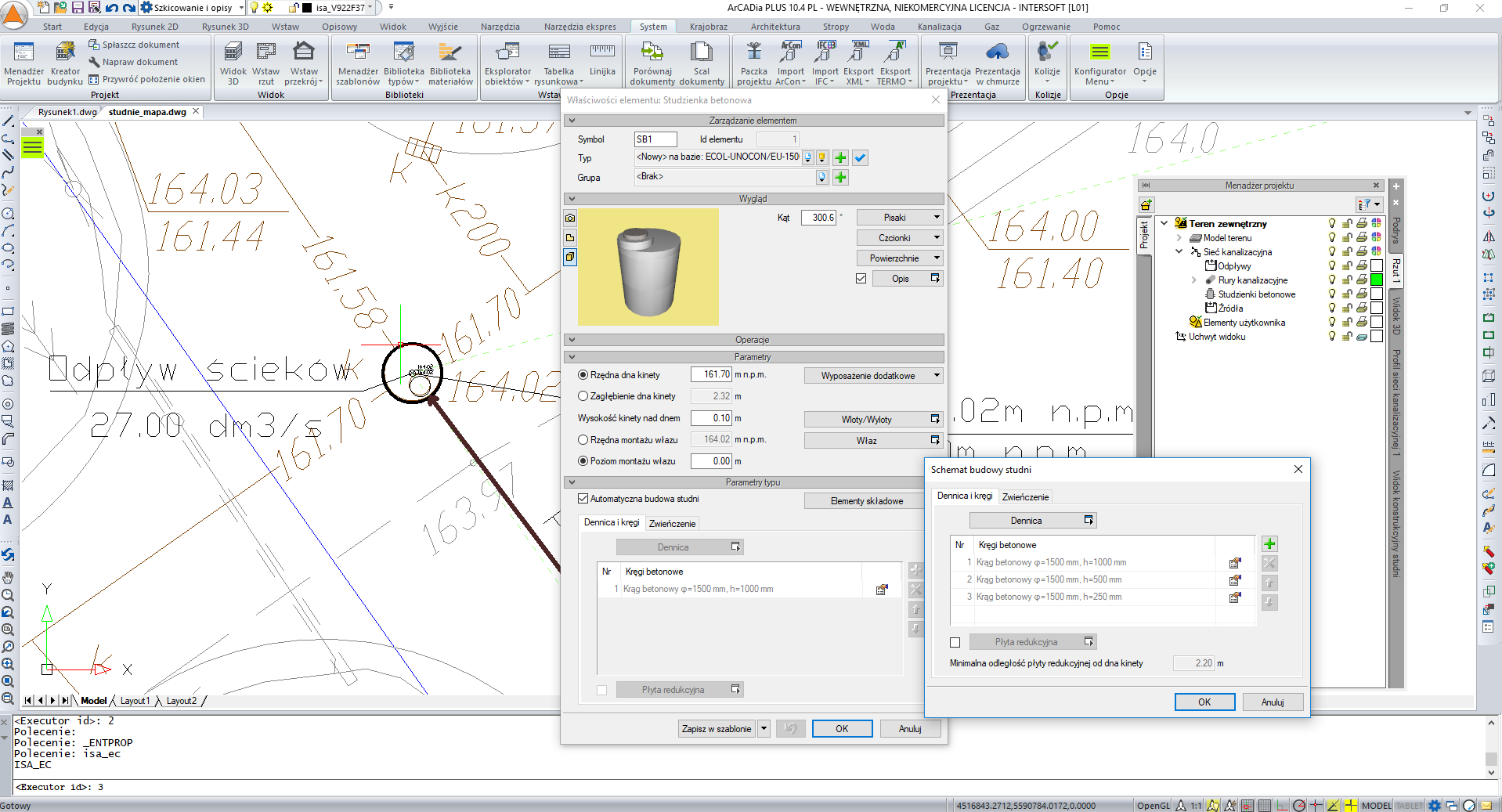

Na podstawie narysowanego na mapie modelu sieci projektant generuje rysunki pomocnicze: profile, schematy budowy studni betonowych, schematy budowy wpustów na studniach betonowych czy też schematy kinet. Dodatkowo użytkownik może na wygenerowanych profilach modelować spadki i zagłębienia sieci, co automatycznie odzwierciedlane jest na rysunku mapy. Narysowany model sieci oraz zdefiniowanie źródeł ścieków i ich ilości umożliwia wygenerowanie przepływów obliczeniowych ścieków przez poszczególne odcinki obliczeniowe, wraz z podaniem napełnień kanałów i prędkości przepływu ścieków. Na koniec użytkownik generuje zestawienia i wykazy materiałów, wykazy kinet studni betonowych oraz zestawienia współrzędnych. Program udostępnia także bazę do sporządzenia kosztorysu poprzez kompleksowe zestawienia podstawowych materiałów wykorzystanych przy budowie systemów kanalizacyjnych. W module ArCADia-SIECI KANALIZACYJNE 15 wprowadzono bogaty zestaw funkcji wspierających projektowanie nowoczesnych sieci kanalizacyjnych w systemie ArCADia BIM, co pozwala na łatwe tworzenie szczegółowych projektów technicznych (budowlanych, wykonawczych czy na cele modernizacji), tworzenia rysunków dla wyceny prac czy na potrzeby zarządzania i wizualizacji. Dzięki zastosowaniu technologii BIM użytkownik, wykonując projekt na rzucie, otrzymuje cyfrowy model instalacji, co pozwala lepiej kontrolować proces projektowania na interaktywnym podglądzie 3D.

Praca w programie ArCADia BIM i projektowanie sieci kanalizacyjnej opiera się na wykorzystywaniu bazowych funkcji systemu:

• Menadżer projektu
  • pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże – użytkownik może pracować szybciej zarządzając elementami tylko wybranej branży np. kanalizacja
• Nowe rodzaje obiektów i Menadżer plików
  • Menadżer plików czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
  • Wprowadzenie fizycznych obiektów BIM i parametrycznych obiektów BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub bezpośrednio z biblioteki projektu, którego geometria wynika z rysunku.
  • Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
• Parametry użytkownika
  • Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
  • Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
• Podgląd widoku 3D
  • W odróżnieniu od okna Widoku 3D, gdzie obiekt pojawia się po wstawieniu na rysunek, w tym oknie obiekt jest widoczny przed wstawieniem. Po wykryciu innego elementu na rysunku, w oknie pokazany jest możliwy sposób połączenia z dodawanym elementem.
• Widok CAD 3D

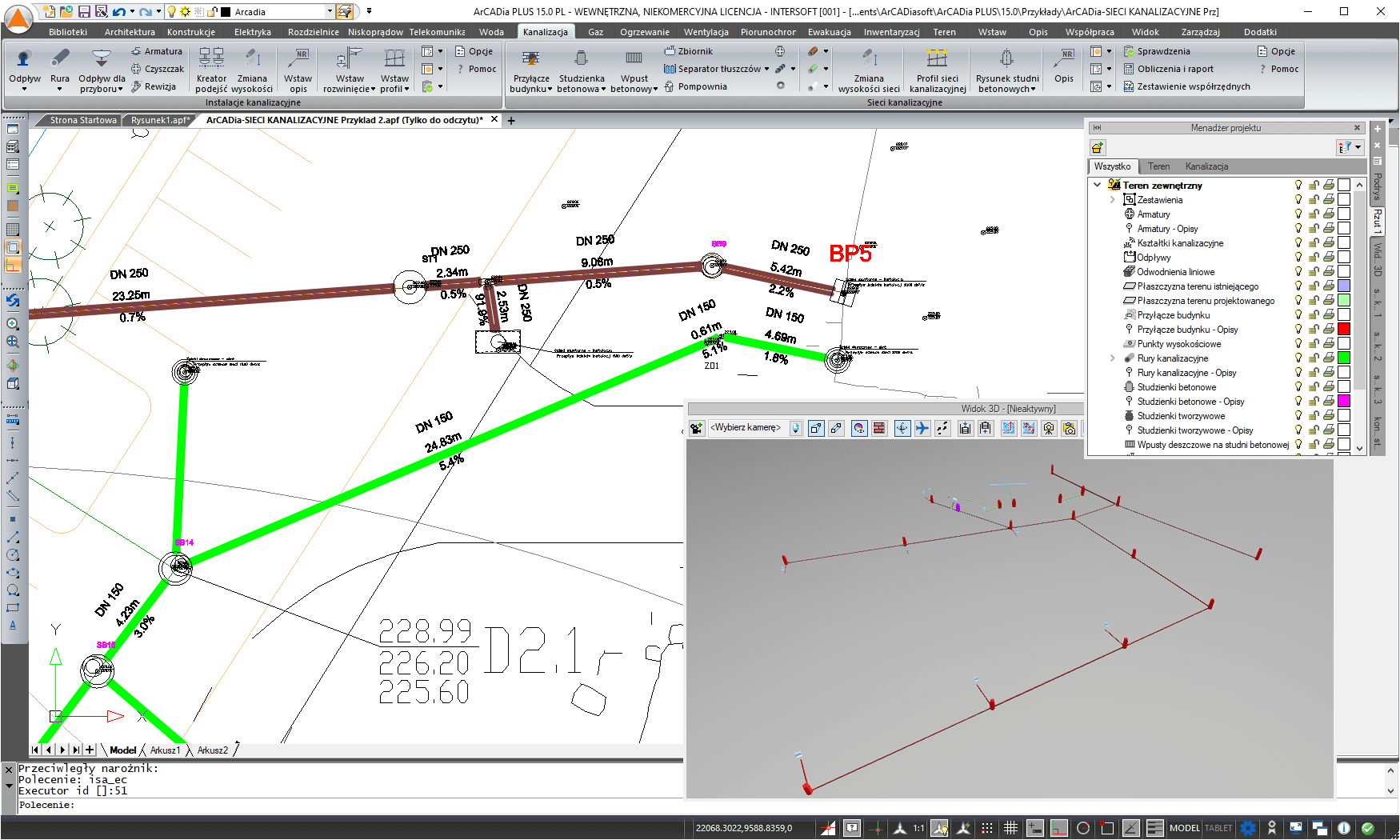

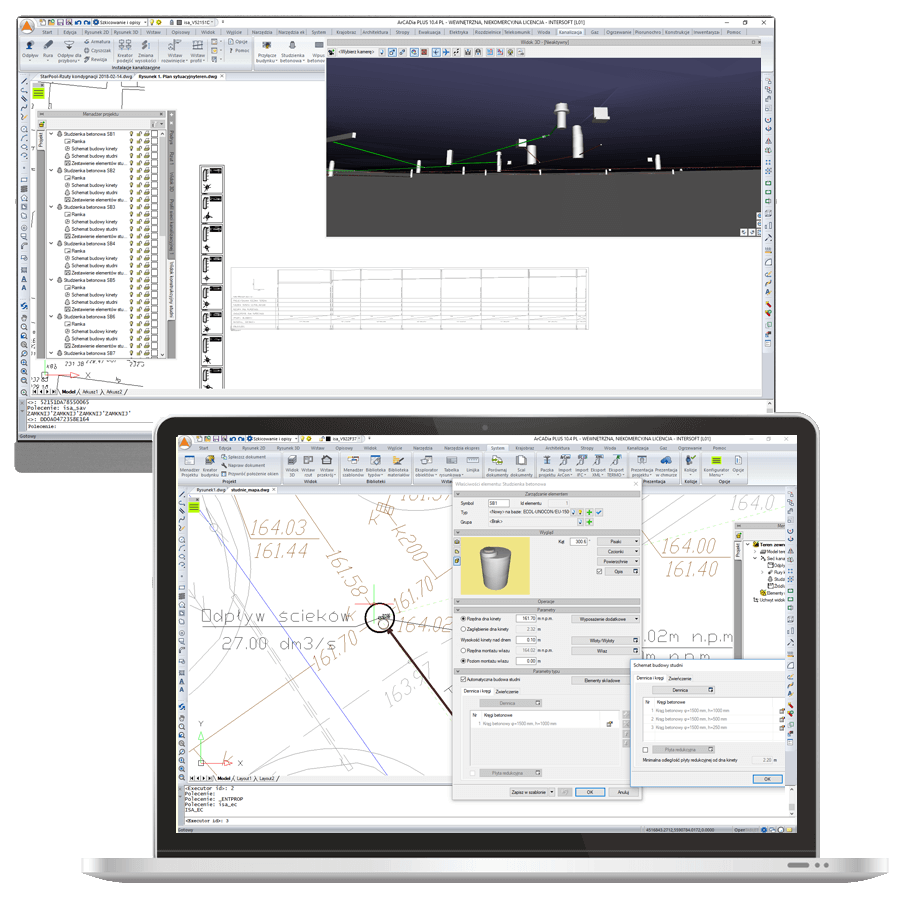

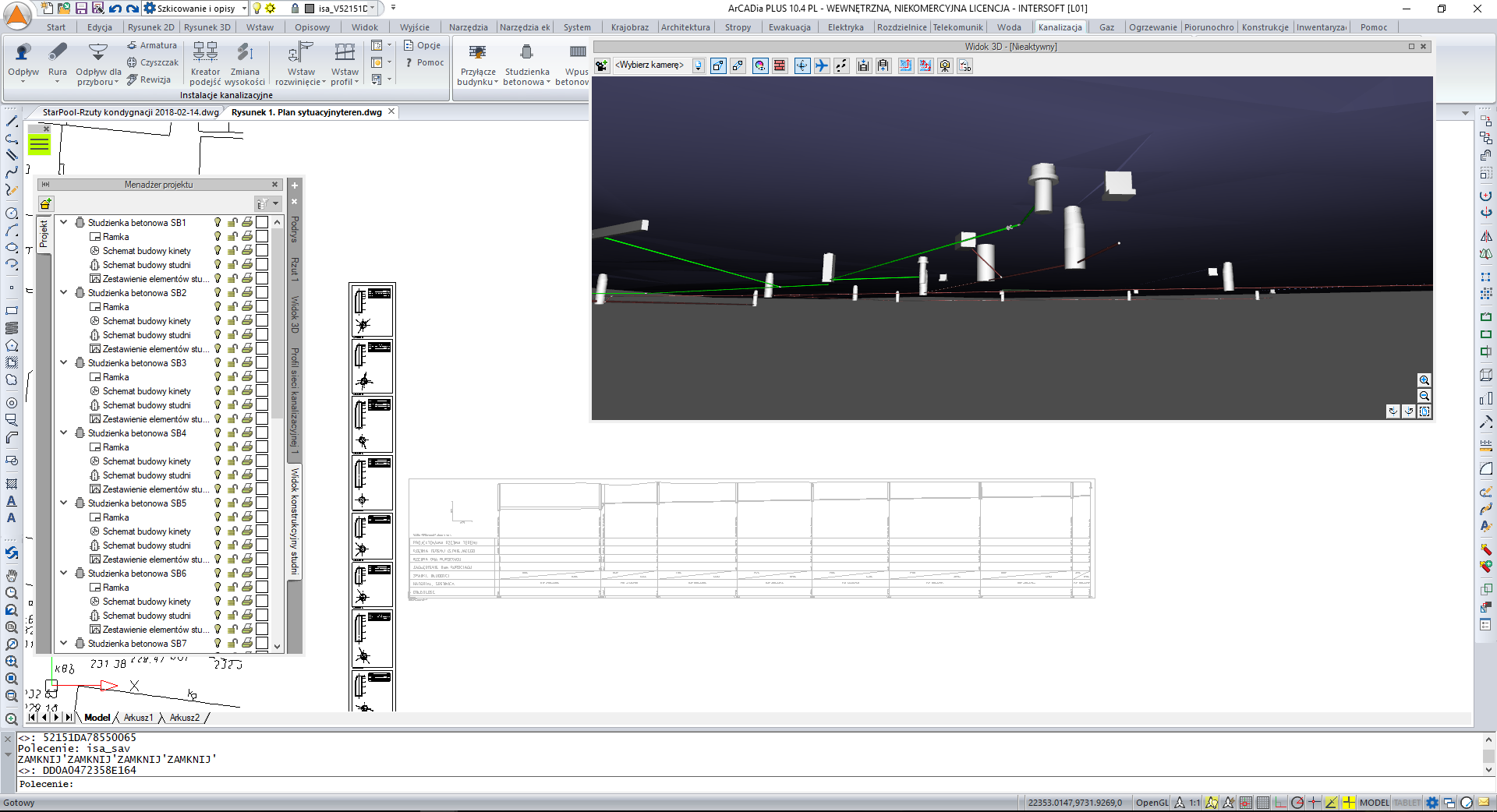

  • Główne prace projektowe realizowane są na rzucie, przy jednoczesnym tworzeniu widoku 3D oraz trójwymiarowego modelu CAD. Widok ten można wywołać z Menadżera projektu – CAD 3D i dowolnie obracać poleceniami Widoku. Wygląd CAD 3D można modyfikować poprzez zastosowanie Stylów wizualnych.
• Archiwum
  • Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.
