Czym jest program EuroZłącza SŁUP-BELKA + DXF 2.0 - licencja roczna?
Program służy do wymiarowania i automatycznego tworzenia rysunku wykonawczego DXF płaskich połączeń stalowych według Eurokodu, zgodnie z normą PN-EN 1993-1-8:2006.
Wymiarowane są następujące typy połączeń stalowych: EuroZłącza SŁUP-BELKA z przykładkami, nakładkami oraz ewentualnym użebrowaniem środnika słupa, spawane lub na śruby. Wymiarowanie odbywa się na zadany zestaw sił poprzecznych z uwzględnieniem momentu lub na nośność elementów łączonych. Algorytm dotyczy połączenia, w którym oba główne elementy zespolone są za pośrednictwem przykładek środnika oraz ewentualnie nakładek półek belek. Połączenie jest jednostronne (dla jednej belki dochodzącej z jednej strony słupa), z możliwymi konfiguracjami.
EuroZłącza działają samodzielnie lub jako program wymiarujący połączenia stalowe w systemie ArCADia-RAMA. W trybie współpracy z ArCADia-RAMA do programu EuroZłącza przekazywane są zestawy sił wewnętrznych, a skrócone wyniki wymiarowania prezentowane są w modelu programu statycznego. Zapamiętywany jest też model utworzonego połączenia w programie ArCADia-RAMA. Raporty z wymiarowania w formacie RTF mogą być tworzone w trzech różnych stopniach szczegółowości, z możliwością definiowania ich zakresu przez użytkownika. Program tworzy zaawansowany, dynamiczny szkic projektowanego modelu połączenia.
Możliwości programu EuroZłącza SŁUP-BELKA + DXF 2.0
Ogólne:

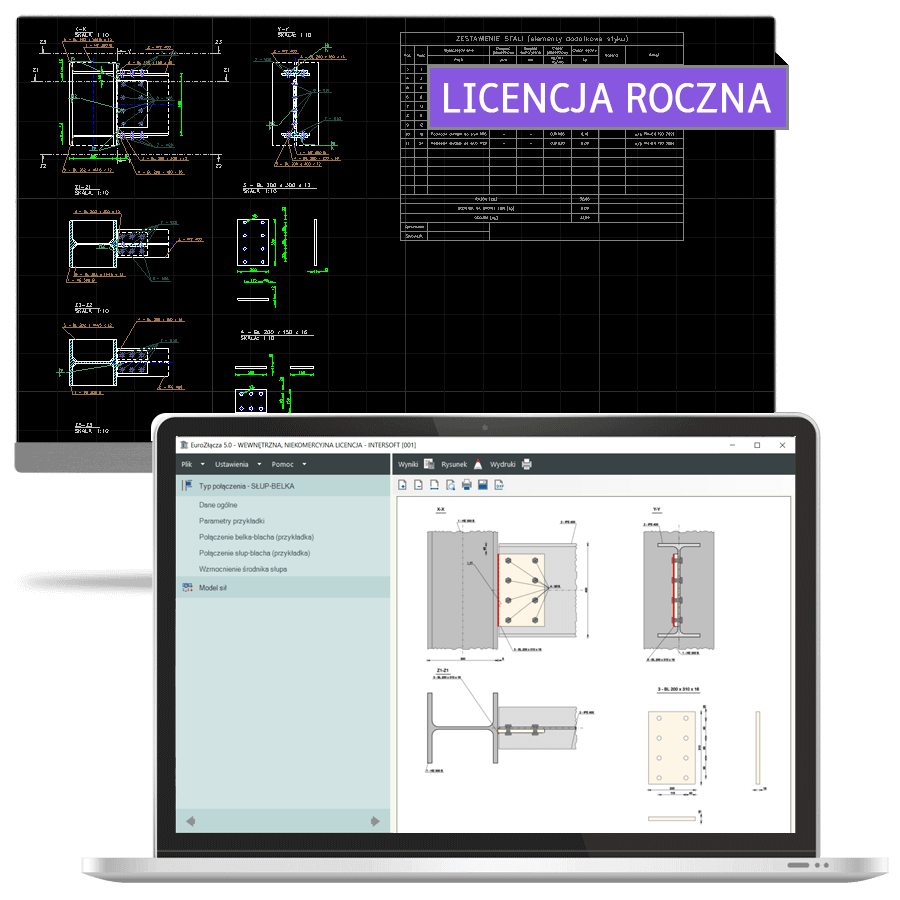

Na podstawie zdefiniowanego przez użytkownika modelu połączenia program umożliwia automatyczne wygenerowanie rysunku warsztatowego złącza w formacie DXF, łącznie z wykazem części złącznych.
Dopuszczalne przekroje dla belki oraz słupa obejmują dwuteowniki.
Siły V oraz M obciążają belkę dwuteownika w silniejszych osiach jej przekroju (orientacja pionowa).
Połączenie wykonane jest za pomocą przykładek środnika oraz ewentualnych nakładek pasów górnych i dolnych.
Belka dochodzi do półki słupa.
Belka dochodzi do słupa pod kątem innym niż prosty.
Przykładki:
Użyto przykładek w formie płaskowników.
Przykładki połączone są z półką słupa.
Przykładki mogą występować pojedynczo (po jednej stronie środnika belki) lub podwójnie (po obu stronach środnika belki).
W przypadku zastosowania dwóch przykładek są one symetryczne względem środnika belki.
Połączenie belka-przykładka może być realizowane poprzez spoinę pachwinową bądź poprzez śruby.
Połączenie słup-przykładka może być realizowane dla płaskownika poprzez spoinę czołową lub pachwinową (spoina tylko po zewnętrznej stronie blachy bądź po zewnętrznej oraz wewnętrznej).
Nakładki:
Użyto nakładek w formie płaskowników.
Połączenie za pomocą nakładek obejmuje występowanie jednocześnie nakładki górnej oraz dolnej i nie może wystąpić samodzielnie, bez obecności przykładki (przykładek).
Połączenie belka-nakładka może być realizowane poprzez spoinę pachwinową bądź poprzez śruby.
Połączenie słup-nakładka może być realizowane dla płaskownika poprzez spoinę czołową lub pachwinową (spoina tylko po zewnętrznej stronie blachy bądź po zewnętrznej oraz wewnętrznej).
W razie użycia nakładek istnieje możliwość zastosowania usztywnienia środnika słupa żebrami: górnym (na przedłużeniu nakładki górnej) oraz dolnym (na przedłużeniu nakładki dolnej).
Stolik montażowy:
Parametry stolika montażowego podawane są jako konstrukcyjne – jest on umieszczany na rysunku, ale nie podlega obliczeniom ani weryfikacji.
Użycie stolika montażowego wyklucza możliwość użycia nakładek, i odwrotnie.
Rysunki DXF
Bazowa (obliczeniowa) wersja każdego z modułów liczących programu EuroZłącza pozwala na generowanie rysunku w formacie DXF. Jest to rysunek wykonawczy połączenia stalowego o większym stopniu dokładności niż domyślny szkic projektowy. Rysunek może być wygenerowany ze wskazaniem wersji standardu pliku DXF – od AutoCAD 2000 do AutoCAD 2013, binarnie lub ASCII. Otrzymany plik jest edytowalny w każdym edytorze obsługującym któryś z tych formatów, np. ArCADia, ArCADia LT, ArCADia PLUS, INTERsoft-INTELLICAD, jak i w dostępnych na rynku programach CAD innych firm. Rysunek taki zawiera niezbędne widoki, rzuty, przekroje, a także detale rysunkowe (opisy, wymiary, odnośniki itp.).
Licencja na nakładkę DXF umożliwia także wygenerowanie specjalnego rodzaju raportu RTF, który zawiera analogiczny tabelaryczny wykaz stali dla elementów dodatkowych styku. Rysunek DXF można też wywołać bezpośrednio z poziomu zdefiniowanego złącza w programie ArCADia-RAMA, bez konieczności ręcznego uruchamiania programu EuroZłącza.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
4 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna kompatybilna 2 GB RAM,
system: Windows 10 64-bit lub Windows 11 64-bit
Warunki aktualizacji
licencja roczna nie obejmuje przejścia na kolejną wersję oprogramowania, natomiast zawiera bezpłatny dostęp do wszystkich poprawek/aktualizacji, wydawanych dla tej wersji programu.
Do działania programu EuroZłącza SŁUP-BELKA + DXF 2.0 - licencja roczna wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
