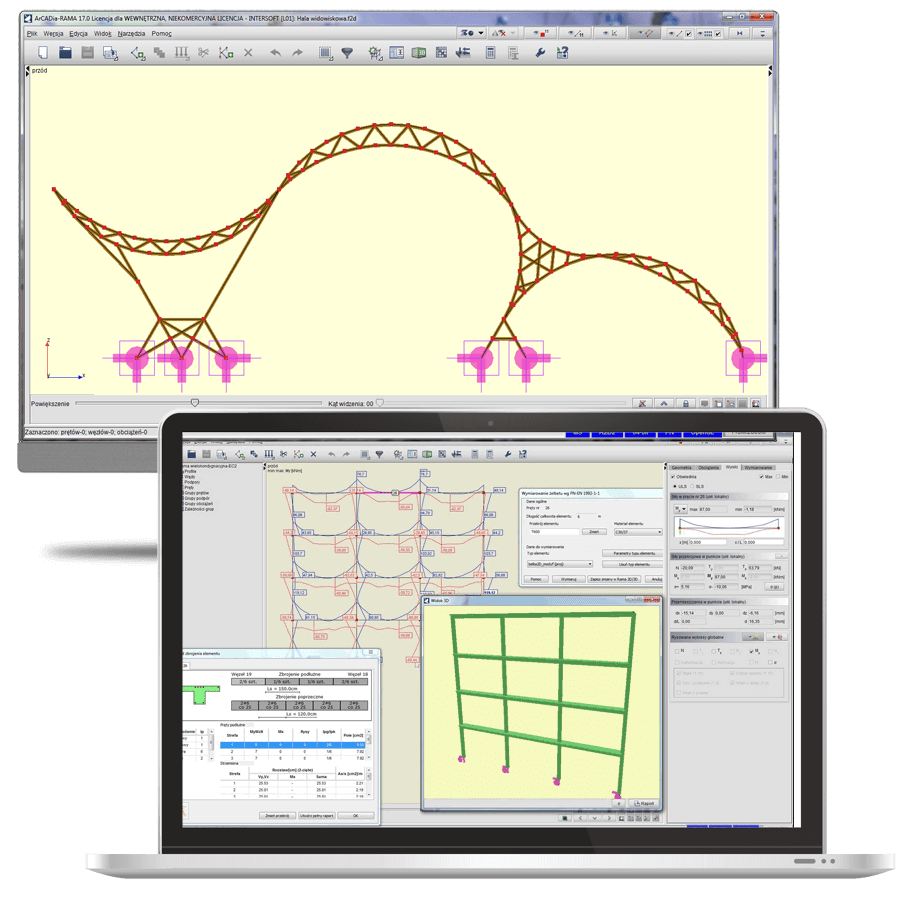

R2D2-Rama 2D jest programem, który umożliwia modelowanie i liczenie dowolnych płaskich układów prętowych według norm polskich PN i eurokodowych PN-EN.
Oprócz podstawowych funkcji, użytkownik ma do dyspozycji możliwość modelowania cięgien, mimośrodów, obciążeń ruchomych, powierzchniowych i imperfekcji oraz obliczeń według teorii II rzędu. Istnieje także możliwość rozbudowy programu o moduły wymiarujące elementy stalowe, żelbetowe i drewniane oraz liczenie połączeń stalowych za pomocą zewnętrznego programu EuroZłącza. Dodatkowo program R2D2-Rama 2D pozwala na wymianę danych dotyczących geometrii modelu i przekrojów w formacie DXF z innymi aplikacjami CAD.
Dzięki intuicyjnemu interfejsowi użytkownika, analogicznemu do programów CAD (punkty przyciągania, śledzenie, praca na podrysach), program umożliwia szybkie wprowadzanie płaskich układów prętowych dużych struktur 2D zawierających setki prętów i węzłów. Dodatkowo R2D2-Rama 2D udostępnia projektantowi generatory podstawowych układów konstrukcji, a także funkcje ukrywania, grupowania i widokowania elementów modelu.

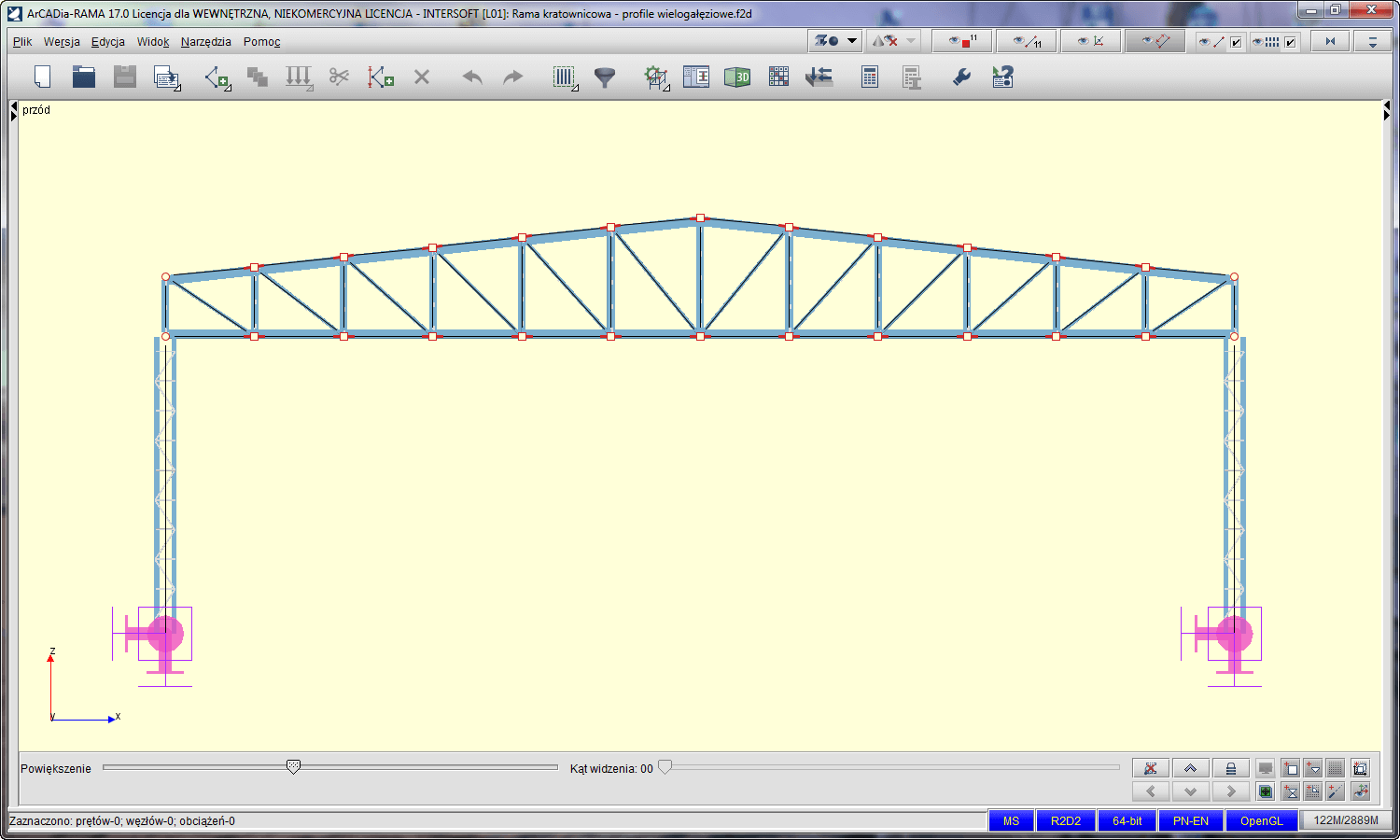

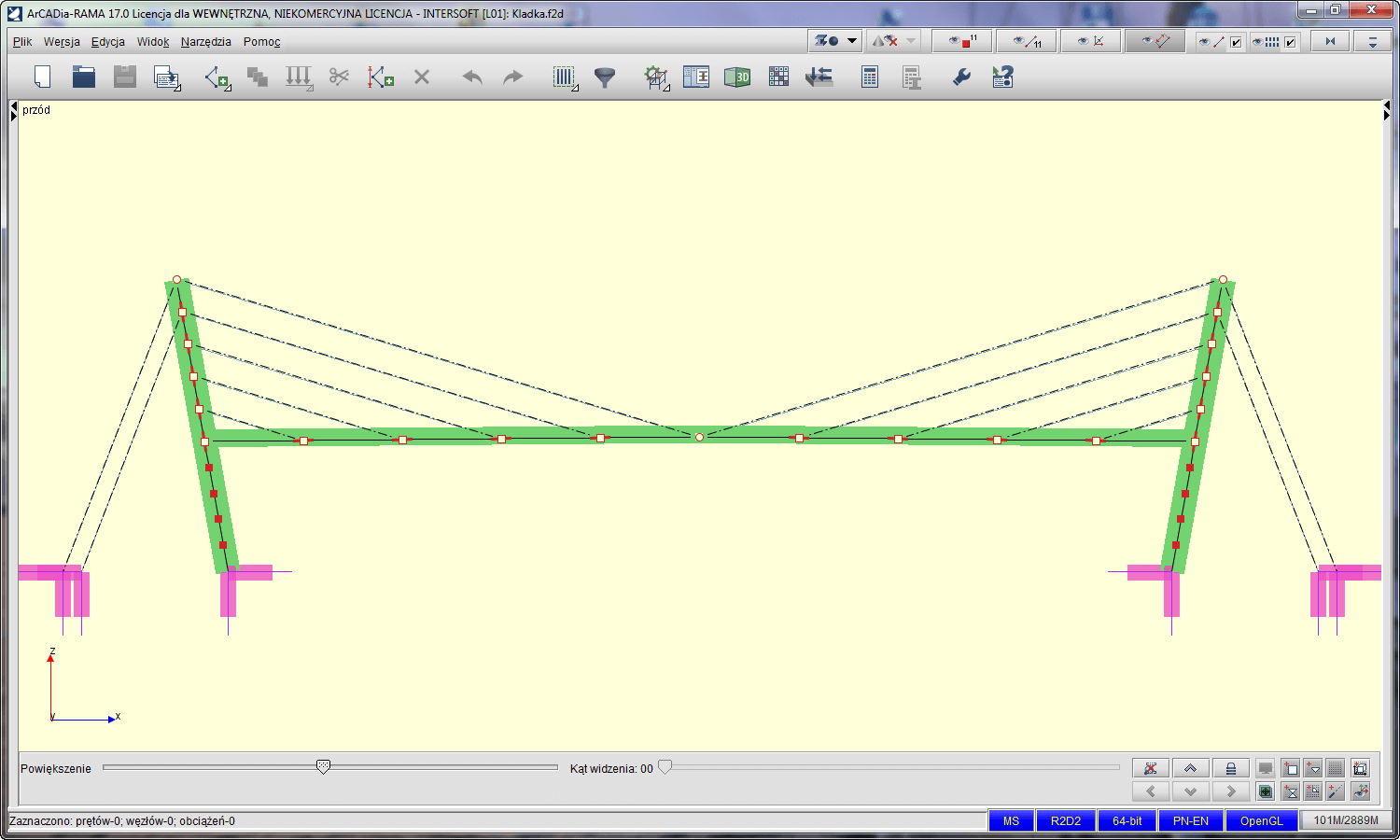

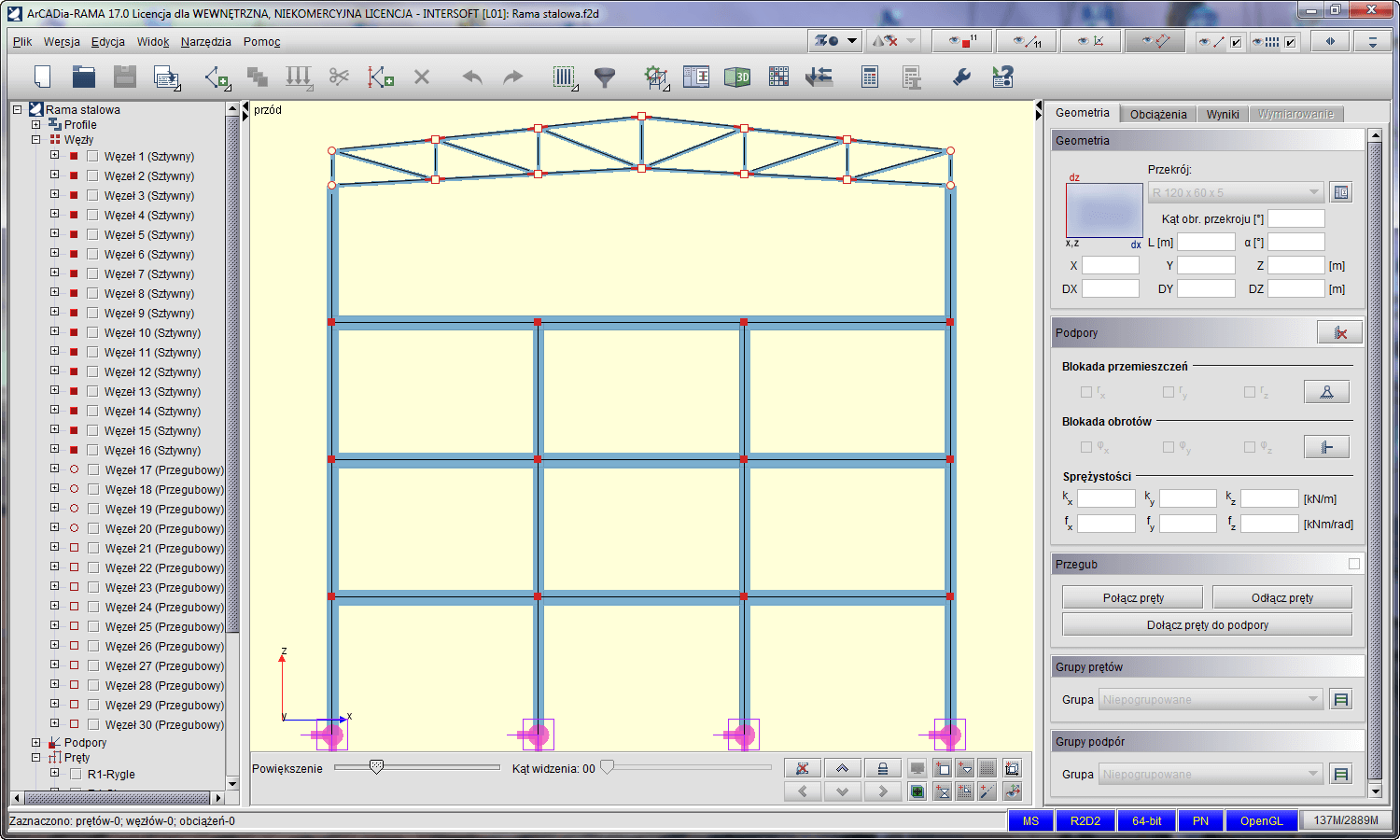

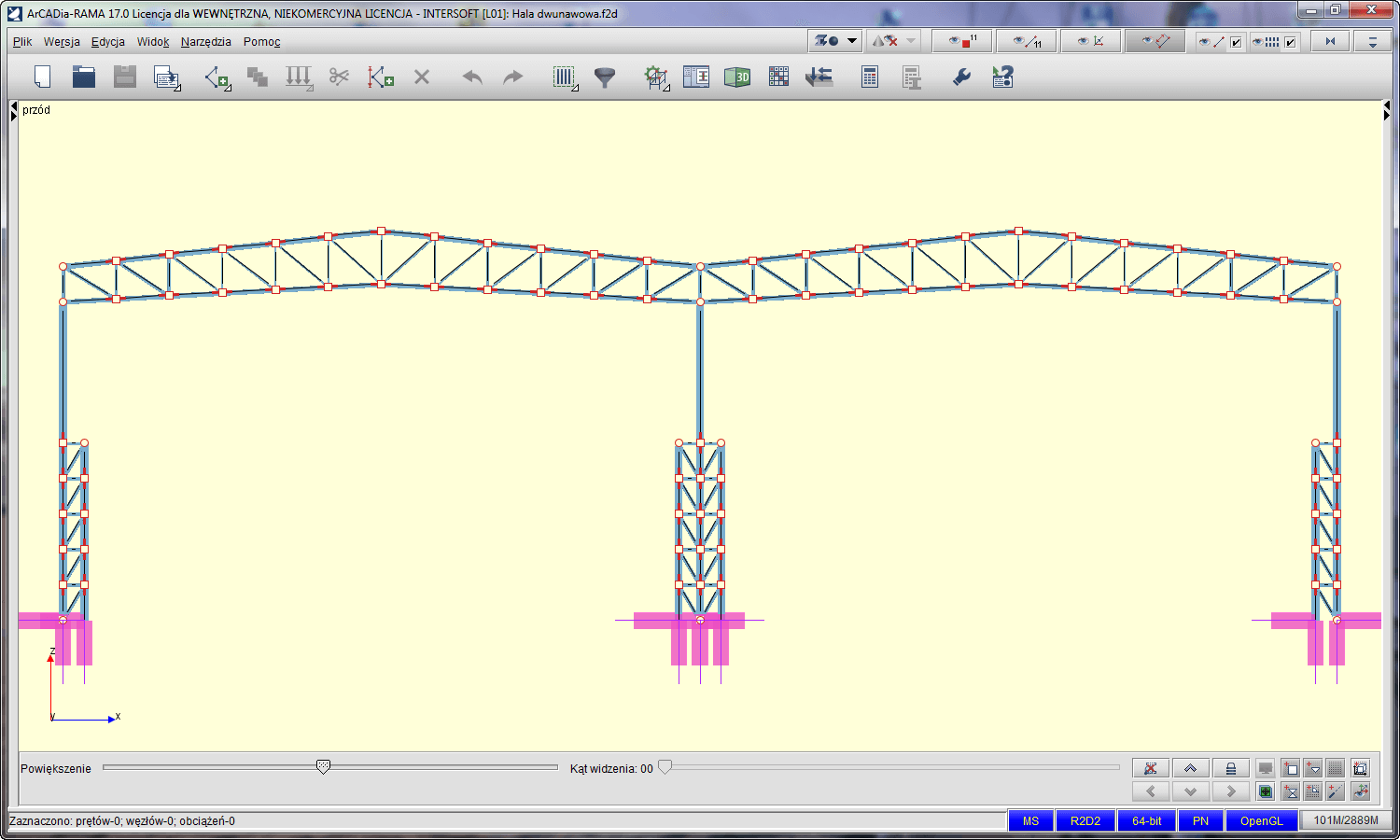

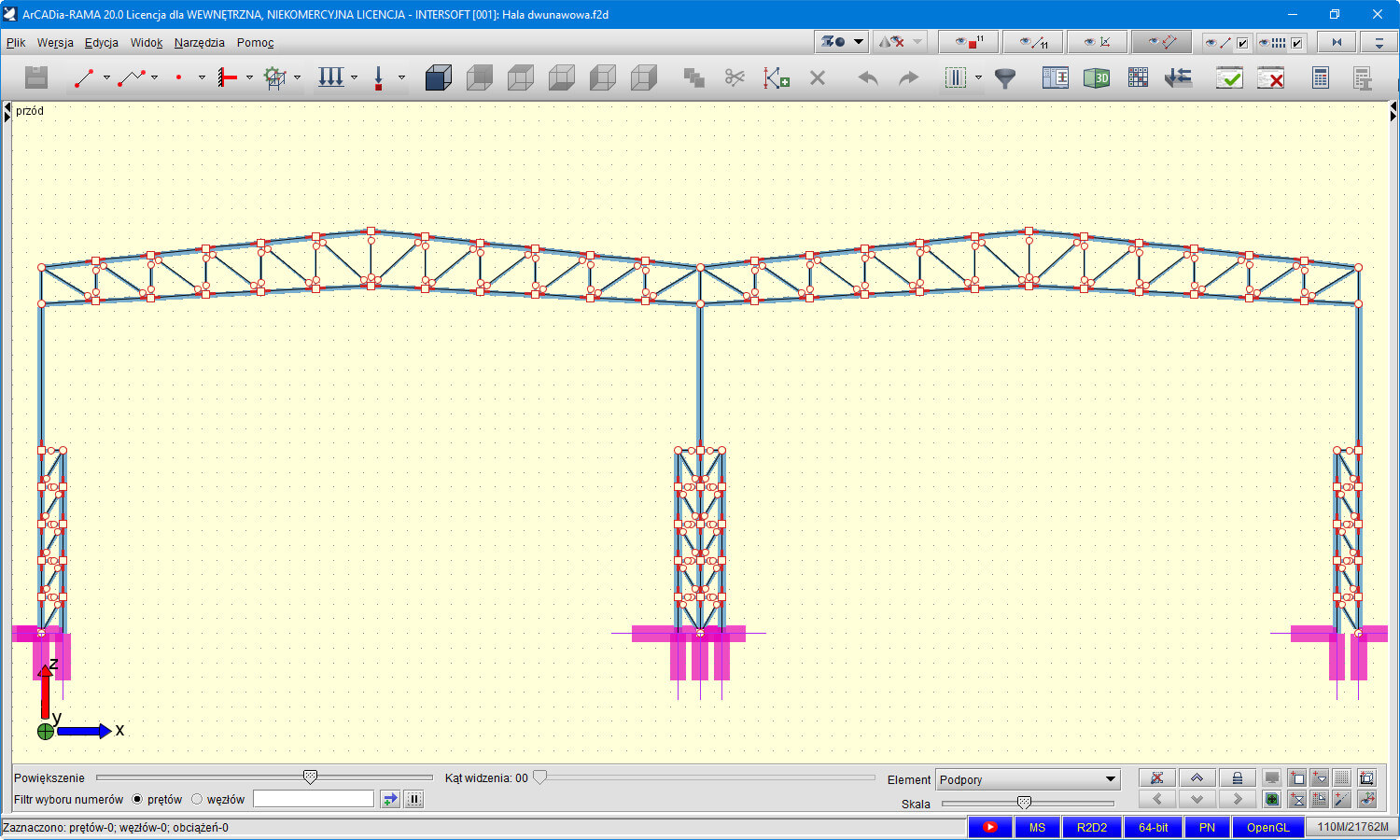

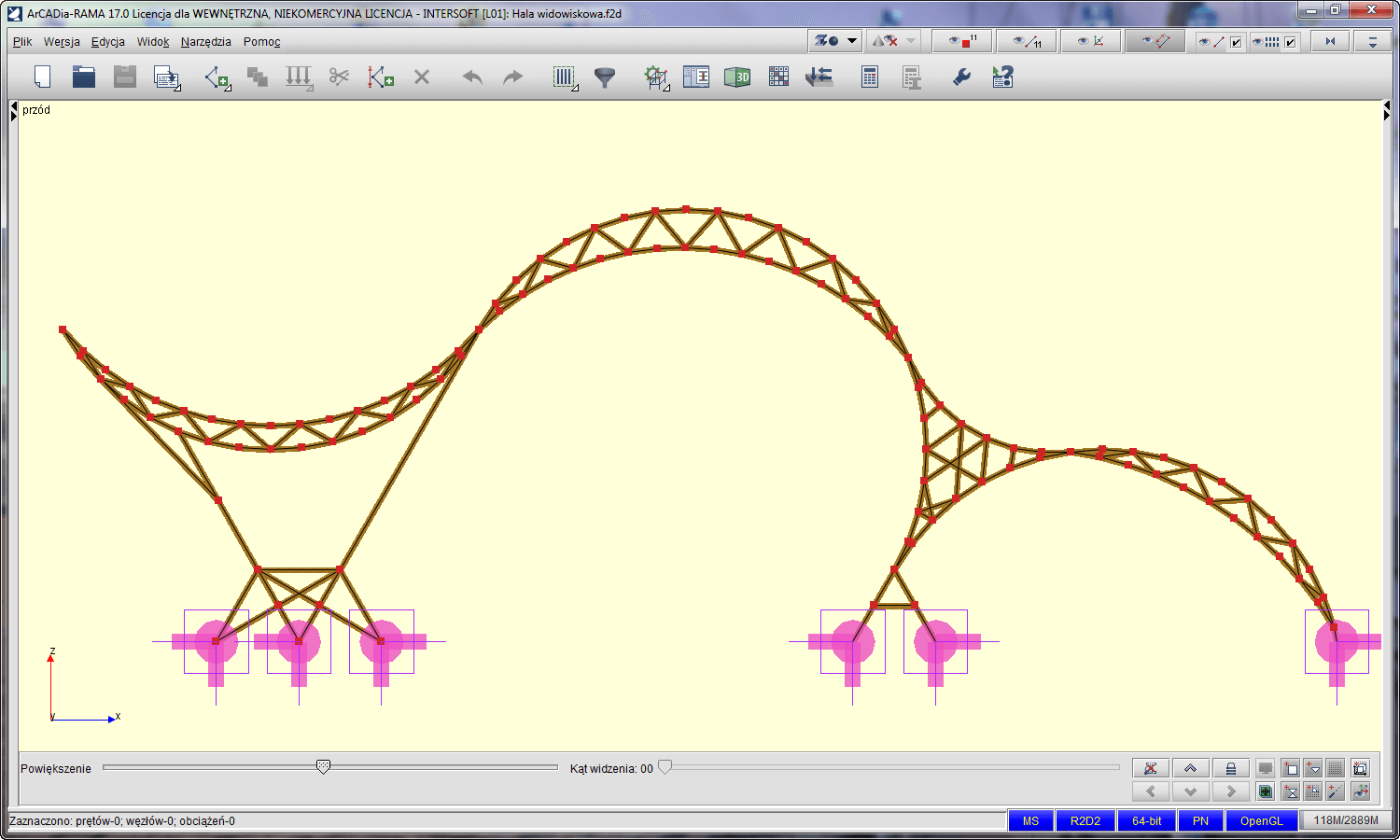

To wszystko pozwala na łatwe wprowadzanie i liczenie takich układów konstrukcyjnych jak np.: belki, łuki, ramy wielokondygnacyjne i wielonawowe, kratownice płaskie itp.
Zmiany i nowości w ArCADia-RAMA R2D2 20
Dodanie możliwości definiowania wybranych parametrów załączników krajowych norm Eurokodowych dla modułów stalowych i żelbetowych (EuroStal, EuroStal BUILT-UP - Profile wielogałęziowe, EuroŻelbet) w oknie Własności projektu. (od wersji 19.3)
Rozbudowa funkcji filtrowania o dodatkową możliwość filtrowania prętów i węzłów o podanych listach ich numerów.
Szybkie zaznaczanie prętów lub węzłów oraz separowanie prętów o podanych numerach w postaci listy.
Dodanie podglądu wczytywanego przekroju z pliku DXF.
Dodanie podglądu wczytywanego modelu lub podrysu z pliku DXF.
W oknie Menagera przekrojów dla zaznaczonego przekroju dodano dwa dodatkowe przyciski: Zapisz do biblioteki, Eksport DXF.
Rozbudowa funkcji Komentarza o możliwość nadawania indywidualnej nazwy/pozycji elementu/pręta a także o możliwość linkowania dowolnych zewnętrznych plików do tego pręta lub elementu np. raportu szczegółowego z wymiarowania.
W oknie Ustawień dodano znacznik (domyślnie włączony) – Linki do raportów szczegółowych (z wymiarowania).

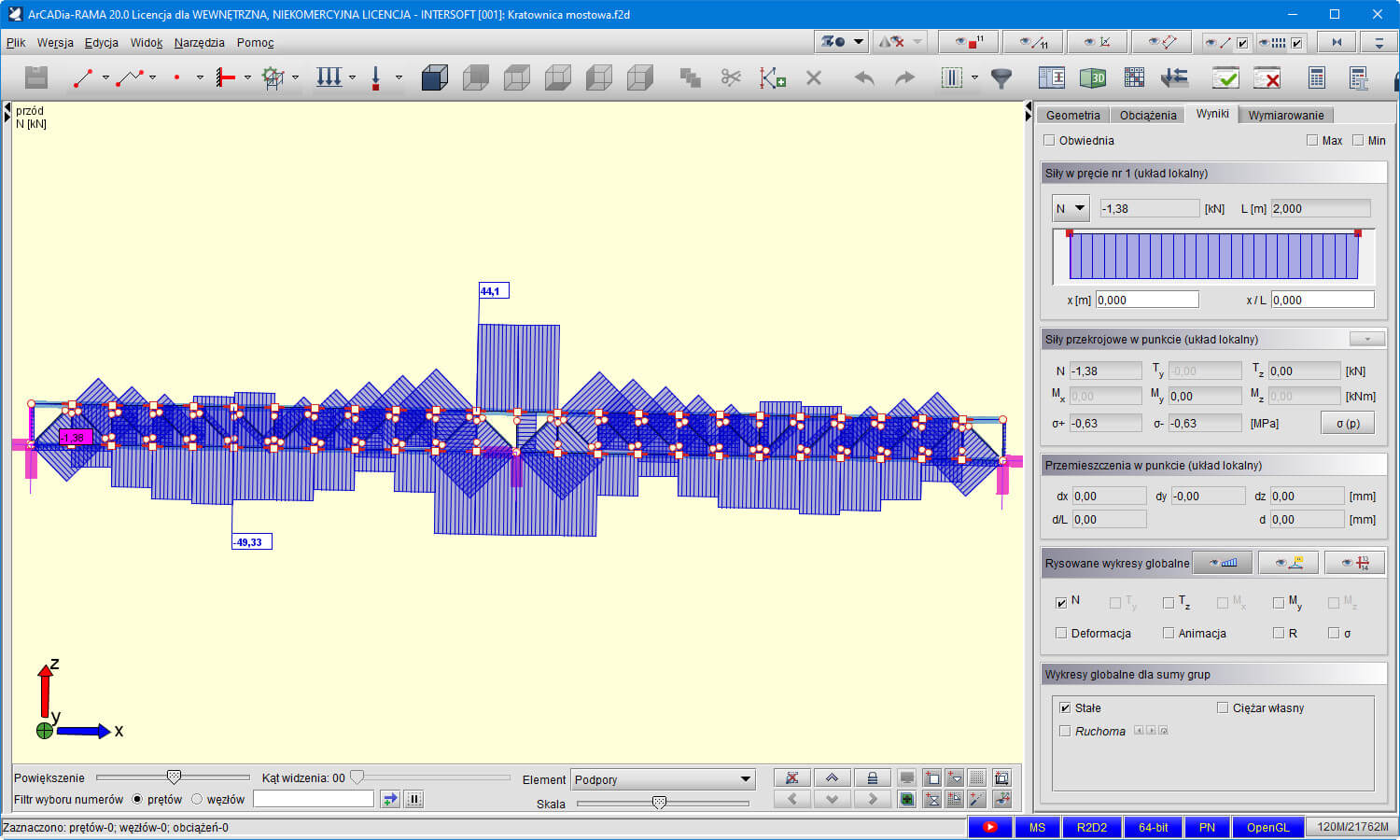

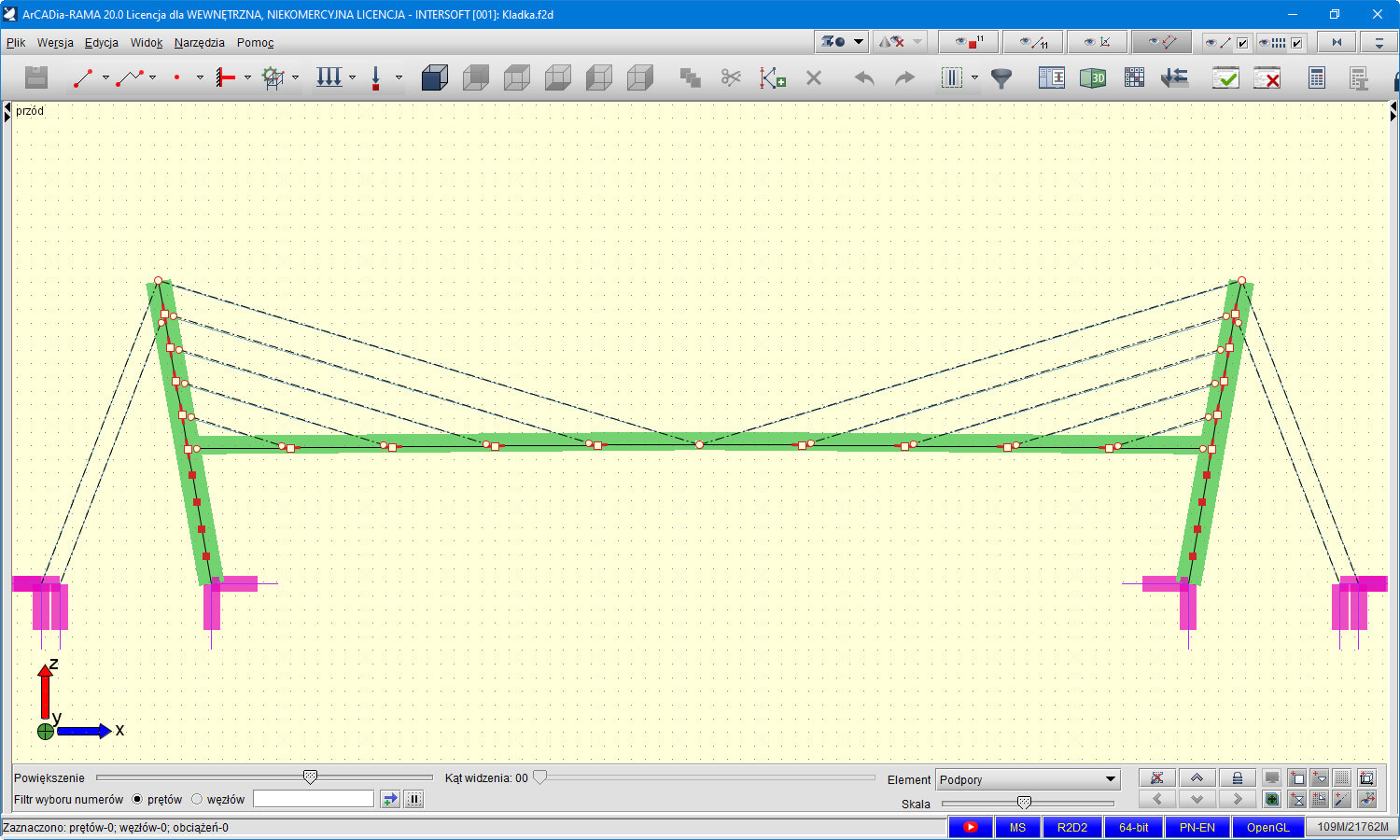

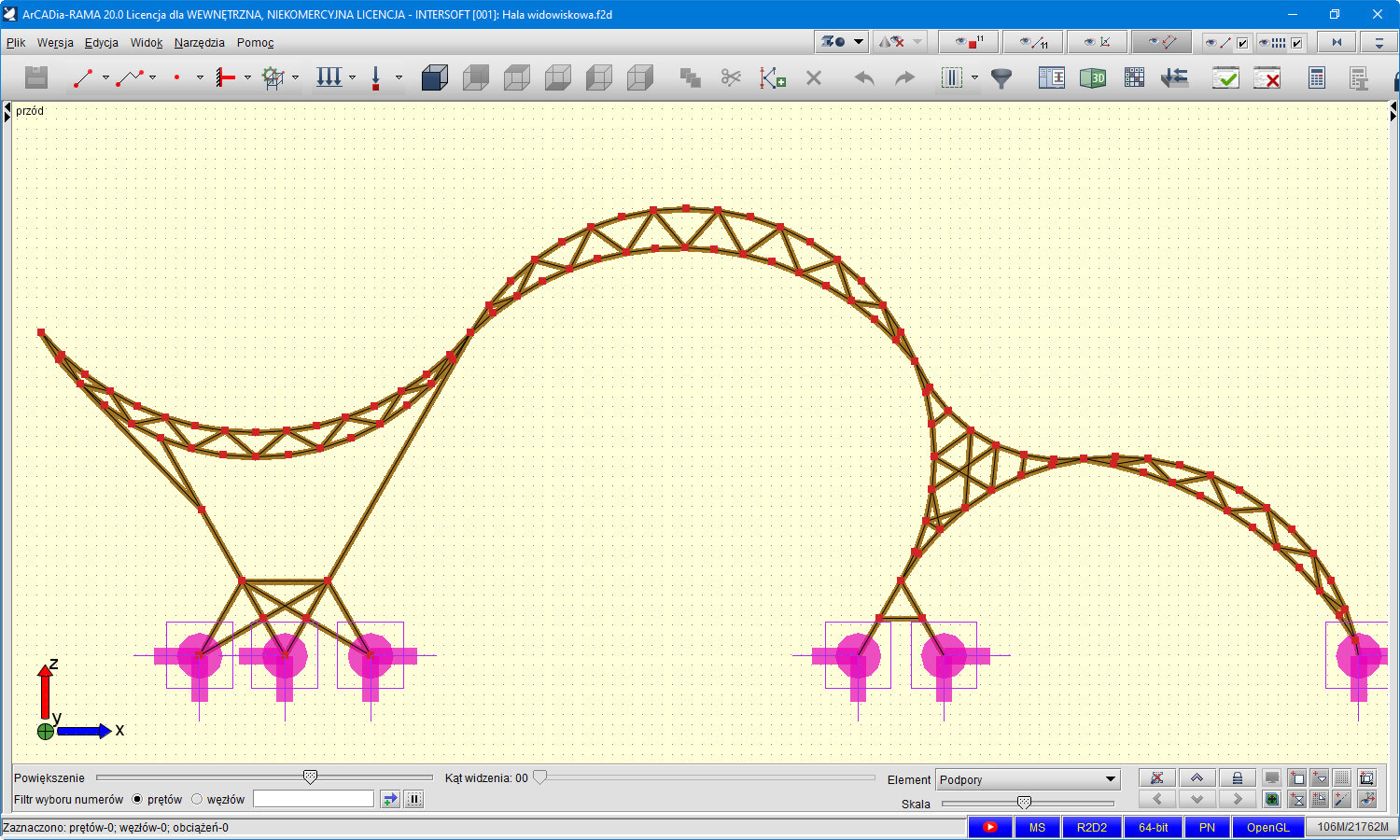

Wprowadzenie nowego modułu EuroStal TAPERED – Profile zbieżne do wymiarowania elementów stalowych, dwuteowych o zmiennej wysokości środnika i przekrojów rurowych o zmiennej średnicy.
Kalkulator współczynników długości wyboczeniowych – modyfikacje kalkulatora pod kątem możliwości poprawnego ustalenia współczynników wyboczeniowych dla wymiarowanych elementów słupowych, dwuteowych o zmiennej wysokości środnika i przekrojów rurowych o zmiennej średnicy.
Możliwość przejmowania dachów płaskich z ArCADii (jako podrys lub przez widok konstrukcyjny też jako podrys).
Eksport geometrii wraz z przekrojami projektu 2D z programu ArCADia RAMA do pliku IFC (w postaci trójkątów) – model referencyjny.
W oknie Grup obciążeń dołożono komunikat o szacunkowej ilości rozpatrywanych kombinacji grup zmiennych (łącznie z podgrupami ewentualnych grup typu „Multi” i grup ruchomych) przy wyznaczaniu obwiedni automatycznych. Liczba ta pozwala zorientować się czy mamy szansę na otrzymanie wyników ze statyki w rozsądnym czasie.
W oknie Zależności grup obciążeń zmiennych i Kombinacji użytkownika dodano generator podstawowych kombinacji użytkownika z uwzględnieniem relacji lub bez, dla grup obciążeń zmiennych mniejszej lub równej 15.
Rozbudowa funkcji Oczyszczania projektu o funkcję scalania zbiorczego prętów.
Korekta wczytywania profili z ustawionymi i zdefiniowanymi materiałami użytkownika.
EuroDrewno i InterDrewno - korekta parametrów klas drewna litego zgodnie z normą PN-EN 338:2016.
Korekta bazy profili dwuteowych normalnych IPN, ceowników normalnych, pocienionych i ekonomicznych.
Korekta automatycznej modyfikacji wymiarów przekroju w Edytorze przekrojów przy edycji ich wymiarów.
Korekta poprawnego składania prętów w elementy wymiarowe w raporcie szczegółowym z wymiarowania przy tworzeniu szkicu przemieszczenia i ugięcia względnego.
Korekta reguły przy tworzeniu elementów.
Korekta odświeżania wartości wyświetlanych na wykresach globalnych dla danej grupy wybranej na zakładce Wyniki.
Możliwości programu R2D2-Rama 2D
Wprowadzanie i edycja danych:
Precyzyjne zadawanie współrzędnych elementów prętowych względnych w układzie kartezjańskim i biegunowym.
Opcje cofania i przywracania wprowadzonych zmian.
Praca ze zdefiniowanymi w modelu widokami umożliwiającymi działanie na fragmentach modelu.
Zaawansowane funkcje śledzenia przy wprowadzaniu prętów układu (linie pomocnicze i punkty charakterystyczne).
Filtrowanie i selekcja poszczególnych typów obiektów projektu (węzłów, prętów, obciążeń) po wybranych cechach.
Wprowadzanie linii wymiarowych do modelu 2D.
Możliwość ustawienia stałej numeracji dla prętów i węzłów modelu.
Dodawanie komentarzy do poszczególnych elementów modelu.
Identyfikacja obciążeń powielonych, z możliwością ich usuwania lub scalania.
Możliwość zadawania obciążeń naciągiem (sprężenie).
Zadawanie sił skupionych w węzłach, niezależnie od obciążeń prętowych.
Elementy przyciągania do węzłów, punktów środkowych, prostopadłych, bliskich, przecięcia prętów i przyłożenia obciążenia oraz punktów zdefiniowanej siatki wraz z elementami śledzenia.
Możliwość dodawania elementów w trybie ORTO.
Możliwość włączenia podglądu przekroju wprowadzanego pręta w trakcie jego wprowadzania.
Funkcje grupowych modyfikacji węzłów, podpór, prętów i obciążeń.
Narzędzia do edycji danych wzorowane na aplikacjach CAD takie jak: kopiowanie, wielokrotne kopiowanie, odsuwanie, przesuwanie, wydłużanie, obracanie, odbicia lustrzane, rzutowanie współrzędnych węzłów.
Możliwość zesztywniania dowolnych grup prętów w węźle oraz prętów i podpór.
Podział i scalanie pręta z zachowaniem obciążeń.
Zmiana kierunku układu lokalnego pręta.
Manager profili prętów ze zdefiniowaną biblioteką profili stalowych, żelbetowych, drewnianych oraz z możliwością rozszerzania biblioteki o własne profile.
Tworzenie przekrojów prętów o dowolnym kształcie, docinanie przekrojów pojedynczych, kopiowanie, obracanie i przesuwanie części składowych przekroju złożonego.
Możliwość definiowania prętów typu cięgno i prętów na mimośrodzie (jedno- lub dwustronnym) z równolegle przesuniętą osią pręta.
Pełny zestaw typów podpór z możliwością określania ich sprężystości.
Ukrywanie części struktury projektu na etapie edycji danych i przeglądania wyników.
Możliwość oczyszczania i weryfikacji utworzonego modelu projektu.
Możliwość pracy na renderowanym lub przezroczystym modelu prętowym 2D.
Edytowalna struktura drzewa podrysów widoczna w drzewie projektu.
Zadawanie obciążeń na rzut pręta.
Możliwość edycji zadanych mimośrodów.
Podział pręta węzłami na dowolną liczbę części.
Monitorowanie wykorzystania pamięci.
Komunikacja
Wczytywanie geometrii przekroju pręta z pliku DXF.
Import płaskich plików DXF jako układy prętowe lub podrysy (z możliwością edycji).
Eksport modelu prętowego do pliku DXF.
Obliczenia
Kalkulator współczynnika pełzania w definicji typu wymiarowania do modułu EuroŻelbet.
Kalkulator współczynników wyboczenia słupów opracowany na podstawie procedur Access Steel – SN008a-PL-EU (informacji uzupełniających do procedur projektowania według Eurokodów).
Możliwość definiowania kombinatoryki grup obciążeń i automatycznej budowy obwiedni według zaleceń Eurokodu.
Obliczenia statyczne prętów o stałym i zmiennym przekroju na długości.
Automatyczne obliczanie wszystkich możliwych charakterystyk przekroju w układzie osi lokalnych i głównych, łącznie z wyznaczaniem rdzenia przekroju.
Dostępne typy zadawanych obciążeń: siły i momenty skupione, obciążenia ciągłe, momenty ciągłe, podgrzanie pręta, różnica temperatur, osiadanie i obroty podpór.
Definiowanie grup obciążeń stałych i zmiennych (pojedynczych lub multi) z możliwością określania współczynników obciążenia.
Możliwość zadawania, obliczania i wizualizacji wyników dla grup obciążeń ruchomych.
Definiowanie wzajemnych zależności między grupami obciążeń zmiennych (z automatycznym sprawdzaniem ich poprawności) wykorzystywanych przy budowaniu obwiedni.
Możliwość dodatkowego zadawania własnych kombinacji użytkownika.
Wyznaczanie pełnej obwiedni naprężeń normalnych oraz obliczanie naprężeń normalnych dla poszczególnych grup obciążeń, sumy grup obciążeń, kombinacji i obwiedni.
Wyznaczanie wykresu naprężeń normalnych, stycznych i zredukowanych w dowolnym punkcie na przekroju pręta.
Gradientowe mapy naprężeń normalnych, stycznych i zredukowanych w dowolnych przekrojach prętów.
Obliczenia według teorii II rzędu.
Kalkulatory obciążeń klimatycznych według norm PN i PN-EN, z opcją przekazywania wartości obciążeń.
Wyniki i raporty
Tworzenie raportów zawierających wyniki tabelaryczne i graficzne w formacie RTF.
Możliwość wizualizacji kierunków i wartości reakcji podporowych.
Wyniki dla poszczególnych grup obciążeń, sumy grup obciążeń, zdefiniowanej kombinacji oraz automatycznej obwiedni są dostępne na ekranie graficznym lub w postaci raportu.
Możliwość wizualizacji schematu statycznego budującego wskazane ekstremum obwiedni.
Tworzenie raportu z aktualnego widoku ekranu graficznego układu wraz z wykresami sił wewnętrznych, naprężeń, przemieszczeń lub wynikami wymiarowania zbiorczego.
Wizualizacja deformacji układu.
Szybki podgląd struktury w widoku 3D pozwalający na selekcję prętów o przekroczonych dopuszczalnych naprężeniach normalnych.

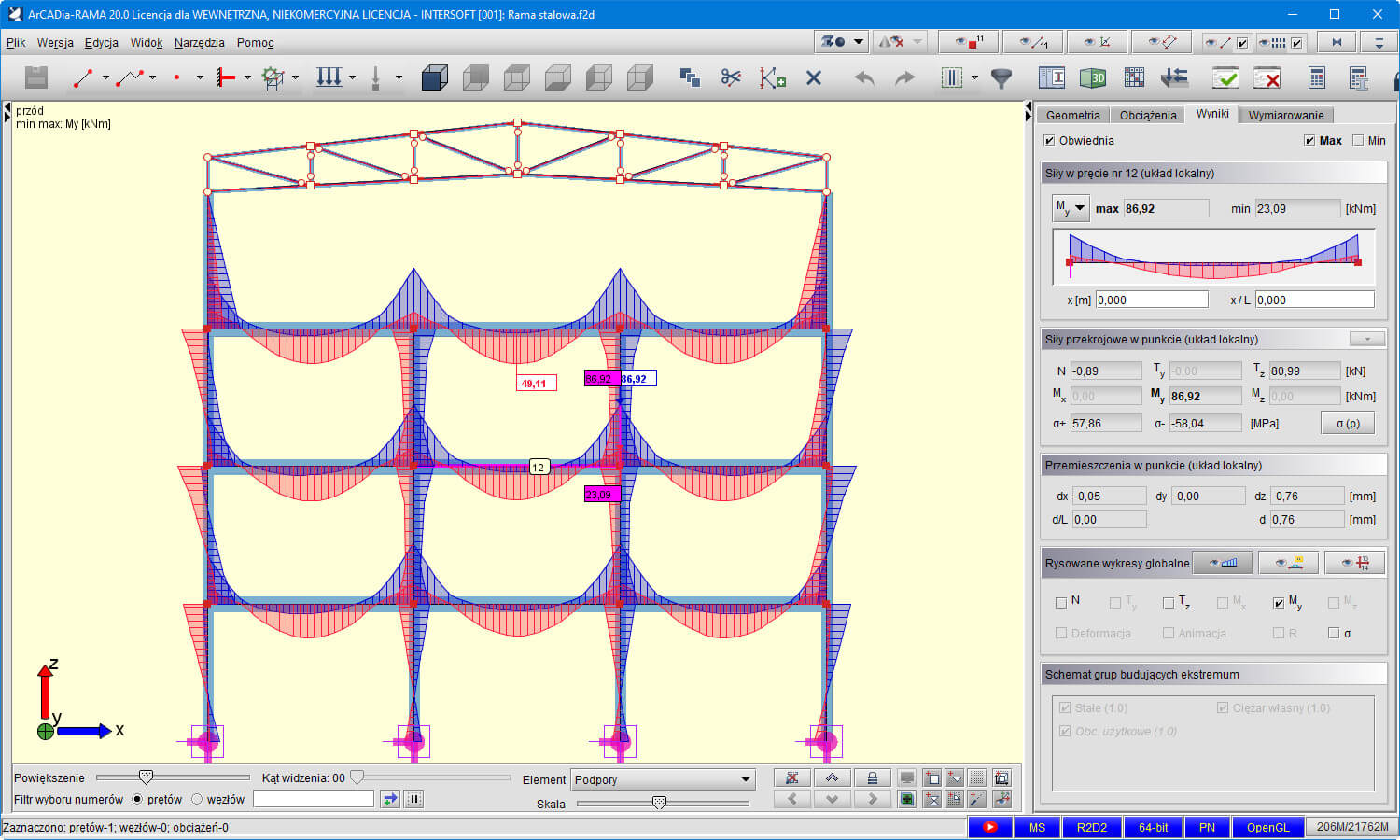

Możliwość wizualizacji wyników sił wewnętrznych, reakcji, deformacji i naprężeń normalnych.
Funkcja wyświetlania i wygaszania na ekranie graficznym sił wewnętrznych, naprężeń lub przemieszczeń dla wartości ekstremalnych oraz dla wybranych punktów użytkownika.
Możliwość wykonywania raportów przemieszczeń węzłów w układzie globalnym dla grup obciążeń, dowolnej sumy tych grup lub kombinacji użytkownika.
Wyświetlanie obrazu graficznego macierzy sztywności.
Wymiarowanie
Dostępne w programie płatne moduły wymiarujące elementy o stałym przekroju według norm PN:
Przekazywanie reakcji podpór dla obwiedni, kombinacji, grup i sumy grup do zewnętrznego modułu wymiarującego Fundamenty bezpośrednie programu Konstruktor, według norm PN
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
