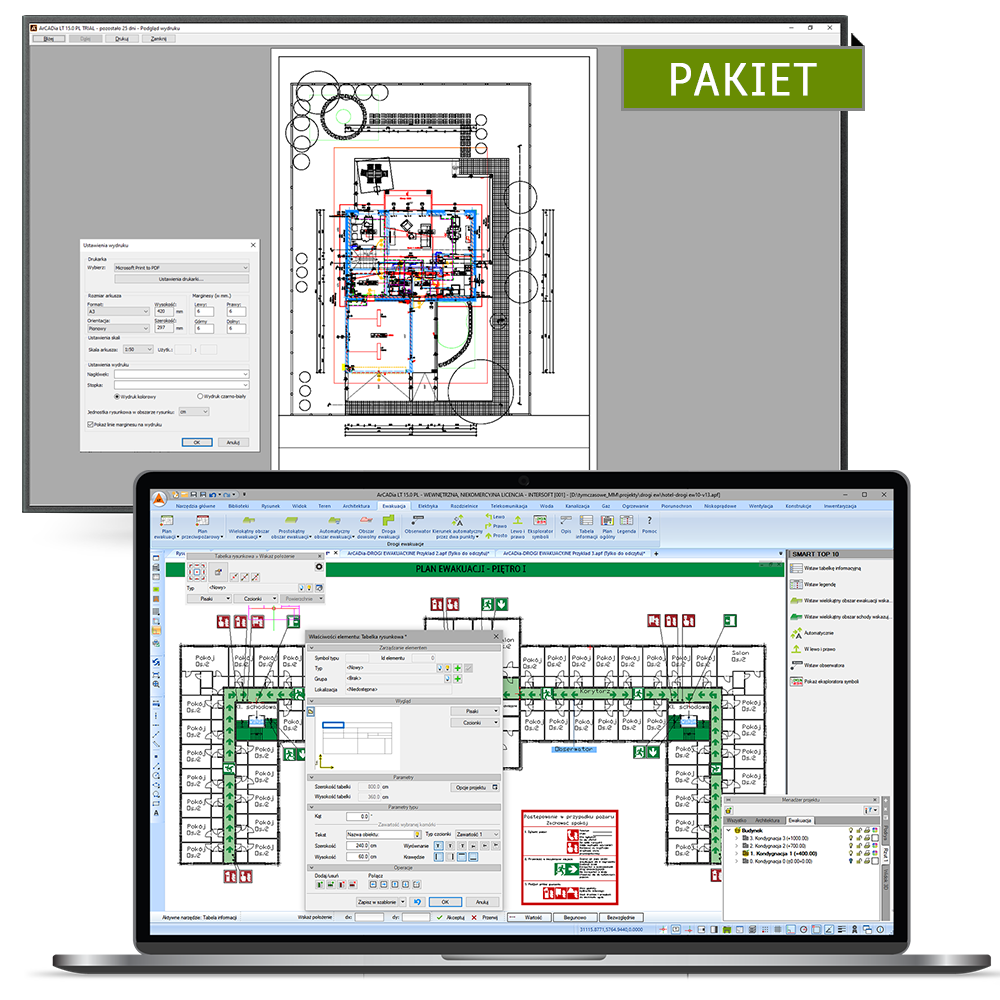

Czym jest program ArCADia BIM LT 15 + ArCADia-DROGI EWAKUACYJNE 15?
Jest to pakiet dwóch programów CAD dla projektantów planów ewakuacji w budynkach, składający się z podstawowego edytora graficznego ArCADia BIM LT 15 i modułu branżowego przeznaczonego do tego typu projektów. Połączenie tych dwóch aplikacji daje kompleksowe rozwiązanie do projektowania sieci dróg ewakuacyjnych w budynkach. Umożliwia ich zaprojektowanie i wydruk w wielkościach zależnych od potrzeb użytkownika. Użytkownik ma możliwość tworzenia planów ewakuacji na istniejących rzutach kondygnacji bądź wykonania własnego rysunku przedstawiającego zadany obszar projektowy za pomocą narzędzi systemu ArCADia. Program udostępnia także bibliotekę z symbolami i tablicami z zakresu ochrony i ewakuacji w razie pożaru, z możliwością ich edycji.
Czytaj więcej o programach wchodzących w skład pakietu:

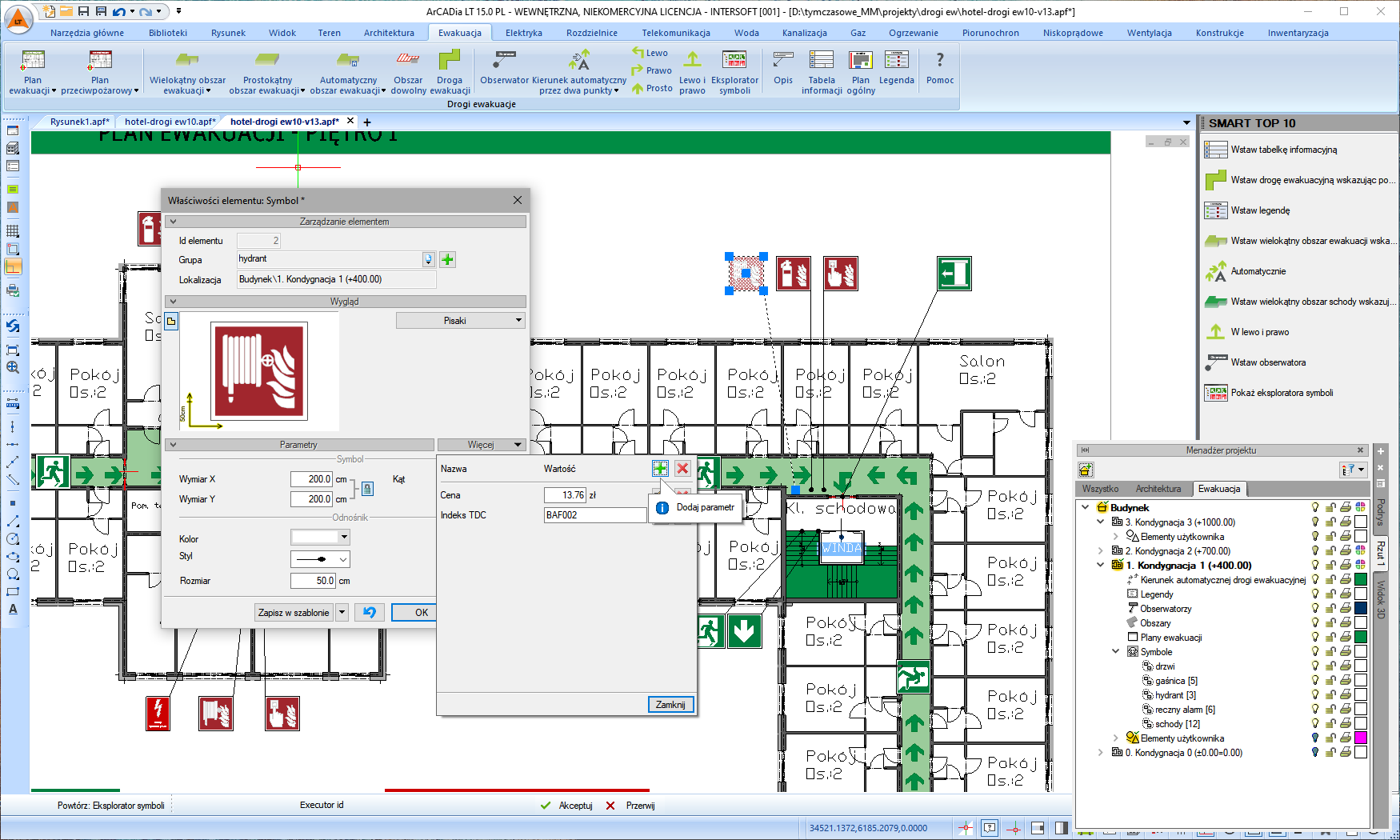

Sporządzanie i wydruk planów ewakuacji na podstawie rzutów wykonanych w systemie ArCADia lub wczytanych z innych programów.
Automatyczne wyznaczanie drogi ewakuacyjnej poprzez wskazanie dwóch punktów. Zostają wyświetlone znalezione drogi, z których użytkownik wybiera najlepszą.
Automatyczne tworzenie legendy z opisem użytych obiektów i symboli.
Wprowadzanie obszaru drogi ewakuacyjnej określoną szerokością.
Wprowadzanie gotowych tabel informacyjnych z możliwością ich modyfikacji i zapisu do biblioteki globalnej programu.
Obszary wprowadzane automatycznie w obrys pomieszczenia.
Automatyczne tworzenie planu ogólnego z rzutu kondygnacji narysowanej obiektami systemu ArCADia.
Definiowanie obszaru, w którym oprócz wypełnienia można zadać kreskowanie i zapisać oznaczenie do biblioteki programu.
Wprowadzanie planu ewakuacji i przeciwpożarowego w określonej wielkości, nie tylko poprzez wskazanie na rzucie, dzięki czemu łatwiej można zagospodarować arkusz wydruku.
Opis (dodatkowy tekst z linią odniesienia) pozwalający na wskazanie istotnych elementów na rzucie, np. linii oddzielających strefy pożarowe, drzwi ewakuacyjnych czy nazw budynków na planie ogólnym.
Biblioteka symboli i tablic zgodna z normami branżowymi.
• Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. numer, cena, format lub podłoże znaku, czyli danych charakterystycznych dla elementu, których nie ma na oknie właściwości.
Łatwe i intuicyjne w obsłudze funkcje definiowania dróg ewakuacyjnych.
Gotowe tablice z regułami postępowania w razie pożaru lub wypadku.
Zautomatyzowane funkcje zaznaczania dróg ewakuacyjnych.
Symbole, kolory i inne cechy programu zgodne z normami ISO 23601 oraz PN-97/N-011256.
Symbole: Zakazu, Ochrony Przeciwpożarowej, Środków Ewakuacji, Nakazu i Ostrzegawcze według normy ISO 7010:2012.

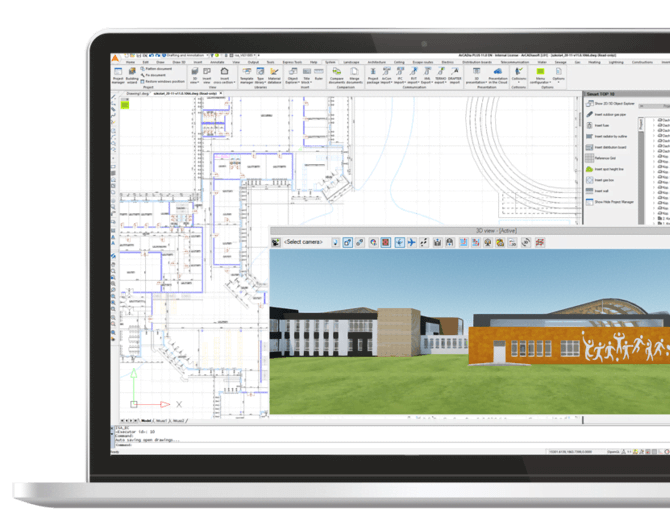

ArCADia BIM LT jest jedną z wersji edytora graficznego systemu ArCADia. Moduł ten składa się z podstawowych narzędzi systemu, funkcji tworzących model architektoniczny i konstrukcyjny, funkcji rysujących instalacje wewnętrzne oraz uproszczonego silnika rysującego CAD.
Wprowadzenie natywnego formatu zapisu i odczytu danych APF.
Nowy czytelniejszy Menadżer projektu pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże.
Menadżer plików, czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
Nowe Fizyczne obiekty BIM, o zdefiniowanej geometrii, w których parametry różnych branż mogą być połączone w jeden multibranżowy obiekt AFO.
Parametryczny obiekty BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub biblioteki projektu, którego geometria wynika z rysunku.
Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
Wprowadzanie elementów takich jak ściana, rura itp. za pomocą funkcji inteligentnego śledzenia.
Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów, stanu, daty legalizacji, czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
Pokazywanie elementów rysowanych na rzucie w klasycznym lub nowym widoku 3D renderowanym w czasie rzeczywistym (wizualizacja z wykorzystaniem silnika do gier 3D).
Definiowanie poziomu szczegółowości dla poszczególnych widoków.
Rozszerzone możliwości Opisu elementów.
Inteligentna lista najczęściej używanych poleceń (Smart TOP 10), które automatycznie zapamiętują się w trakcie pracy nad projektem, tworząc spersonalizowaną paletę narzędzi.
Możliwość porównania dwóch wersji projektu stworzonego jako model systemu ArCADia w zakresie nowych i zmodyfikowanych elementów systemu.
Możliwość scalenia modelu budynku z projektu architektonicznego z modelami projektowymi instalacji w celu stworzenia jednego kompletnego modelu projektu budowlanego.
Dowolne zestawienia kolizji wszystkich lub pojedynczych elementów systemu ArCADia na rzucie, w widoku 3D i czytelnej liście.
Wbudowana biblioteka umożliwiająca uszczegóławianie rysunków o Symbole 2D.
Biblioteka obiektów animowanych, wprowadzanych na rysunek przez wyznaczenie ścieżki przejścia.
Animacja słońca i wybór zachmurzenia sceny w trybie zaawansowanym widoku 3D.
Możliwość zapisu obchodu projektu z trybu zaawansowanego widoku 3D w formacie MP4.
Rozbudowana biblioteka tekstur PBR, w której można definiować własne powierzchnie i zapisywać je do wykorzystania w kolejnych projektach.
Rozbudowane ustawienia powierzchni dostępne na wszystkich elementach teksturowanych z możliwością zapisu ich do biblioteki.
Tworzenie i wprowadzanie tabelek rysunkowych z możliwością zapisu do biblioteki programu.
Zapis własnych ustawień dla elementów (pisaków, czcionek, domyślnych wielkości elementów itp.) w szablonie projektu.
Wbudowana biblioteka typów dla wszystkich elementów, z możliwością rozbudowy, importu i eksportu typów między projektami i komputerami.
Opcje pomocnicze (linie pionowe, poziome, równoległe itp.) umieszczane w specjalnej grupie (na własnej warstwie) i łatwo dostępne z lewego paska narzędzi.
Możliwości wprowadzania wymiarowania liniowego i kątowego.
Opcje pomiaru długości, pola i obwodu.
Zmiany w instalacji programu, teraz biblioteki niezbędnych składników są pobierane i instalowane przy pierwszym uruchomieniu programu.
System ArCADia BIM pracuje na licencji sieciowej, oznacza to możliwość pracy wymiennie np. na laptopie lub komputerze stacjonarnym bez konieczności przeinstalowywania licencji wystarczy dostęp do internetu i wyłączanie programu na jednym stanowisku, żeby licencja była aktywna na drugim.
Wbudowany arkusz wydruku domyślnie umieszczony w obszarze rysunku, pokazujący w łatwy i czytelny sposób zawartość wydruku.
Intuicyjny sposób definiowania wielkości arkusza i skali drukowanego rysunku.
Precyzyjne drukowanie poprzez zadawanie wszystkich parametrów wydruku.
Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.
Odczyt i eksport projektów w formacie DWG 2018.
Zestawienia Fizycznych obiektów BIM.
Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
Architektura
Wybór zdefiniowanych lub zadawanie dowolnych ścian wielowarstwowych.
Wbudowany katalog materiałów budowlanych oparty na normach: PN-EN 6946 i PN-EN 12524.
Możliwość wyboru norm obliczeniowych powierzchni użytkowych.
Wprowadzanie elementów kondygnacji ze wstążki lub czytelnego nowego okna Menadżera plików.
• Wprowadzanie stolarki okiennej i drzwiowej w sposób parametryczny lub przez wskazania szerokości elementu.
Wprowadzanie pojedynczych otworów kominowych lub szachtów, czyli grupy kominów o zadanej ilości kolumn i wierszy.
Tworzenie automatyczne pomieszczeń z zamkniętych obrysów ścian i ścian wirtualnych, z zadawaniem nazw, funkcji, temperatury i zapotrzebowania na oświetlenie.
Definiowanie jedno- i wielobiegowych schodów oraz schodów zabiegowych na dowolnym rzucie.
Wprowadzanie automatycznych stropów na zamkniętym obrysie ścian zewnętrznych.
Tworzenie kondygnacji z możliwością kopiowania wybranych elementów.
Wprowadzanie automatycznego dachu na zamkniętym obrysie ścian zewnętrznych.
Wprowadzanie okien dachowych i facjatek (lukarn).
Wstawianie zestawień stolarki oraz wykazów pomieszczeń.
Konstrukcja
Moduł do wykonywania układów konstrukcyjnych stropów gęstożebrowych Teriva, zawierający wszystkie podstawowe elementy systemu: belki stropowe, żebra rozdzielcze, żebra ukryte, wymiany, siatki podporowe oraz dodatkowo wszystkie niezbędne wykazy materiałowe obejmujące wymienione elementy potrzebne do wykonania stropu, uzupełnione o stal zbrojeniową i beton monolityczny.
Wprowadzanie podciągów wraz ze wstawieniem zbrojenia podłużnego i strzemion.
Automatyczne budowanie widoku konstrukcyjnego 3D utworzonego na podstawie przestrzennego modelu architektonicznego budynku.
Przekazywanie do widoku konstrukcyjnego zarówno lokalizacji, jak i materiału oraz przekroju pręta. Przekazywanie pozostałych elementów modelu architektonicznego w postaci renderowanego lub półprzezroczystego widoku 3D, a w przypadku osi modularnych, elementów prętowych i powierzchniowych również w postaci ich aktywnego podrysu.
Instalacje wodociągowe
Sporządzanie rysunków wewnętrznej instalacji wodociągowej, od punktu przyłączenia, przez zestaw wodomierzowy i rurociągi, po niezbędną armaturę i punkty czerpalne.
Nanoszenie pionów i przewodów rozdzielczych z biblioteki rur wykonanych z różnych materiałów. Możliwość jednoczesnego prowadzenia kilku równoległych przewodów o różnych funkcjach oraz inteligentnego ich łączenia. Ułatwienia rysunkowe pozwalające na zmianę poziomu wielu elementów instalacji jednocześnie.
Wstawianie armatury i urządzeń z biblioteki producentów.
Wstawianie urządzeń z indywidualnie ustawionymi kształtami i wymiarami zdefiniowanymi przez użytkownika (np. podgrzewacze c.w.u.).
Wprowadzenie do biblioteki programu typowych układów elementów, np. zestawu wodomierzowego.
Automatyczne generowanie zestawu kształtek połączeniowych i możliwość ich modyfikacji.
Automatyczne tworzenie numerowania punktów i opisu instalacji z możliwością edycji. Tworzenie własnych szablonów.
Sprawdzenie instalacji pod względem poprawności połączeń.
Generowanie zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
Instalacje kanalizacyjne
Wprowadzanie trasy rurociągów instalacji kanalizacyjnej z zadanym spadkiem na rzucie, począwszy od punktu odpływu, wraz ze studzienką rewizyjną, po przybory kanalizacyjne, z uwzględnieniem rodzaju odprowadzanych ścieków.
Nanoszenie punktów odpływu, armatury, czyszczaków i automatyczne wprowadzanie rewizji na poziome kanały odpływowe. Nadanie im informacji charakterystycznych.
Rysowanie rurociągów z automatycznym rozróżnieniem na kanały odpływowe, piony i podejścia pod przybory - bogata biblioteka materiałów.
Automatyczne generowanie zestawu kształtek połączeniowych wraz z możliwością ich modyfikacji i rysunkowym odzwierciedlaniem tych elementów na wszystkich rysunkach.
Ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji, zmiana poziomu wielu elementów instalacji jednocześnie. Możliwość wprowadzenia do biblioteki programu typowych układów elementów.
Automatyczne tworzenie numerowania punktów i opisu instalacji z możliwością edycji i tworzenia własnych szablonów.
Podgląd instalacji w 3D, ułatwiający korygowanie nieprawidłowości prowadzenia trasy rurociągów nieuwidacznianej na rzucie.
Sprawdzenie instalacji pod względem poprawności połączeń.
Generowanie gotowych zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
Instalacje gazowe
Sporządzanie rysunków wewnętrznej instalacji gazowej, począwszy od zlokalizowania głównej szafki gazowej, rozmieszczenia odbiorników gazu, urządzeń pomiarowych, przez ustalenie przebiegu rurociągów instalacji gazowej, z ustaleniem miejsc montażu armatury odcinającej.
Ciągłe wprowadzanie trasy pionowych i poziomych odcinków instalacji, zmiana poziomu wielu elementów instalacji jednocześnie. Możliwość wprowadzenia do biblioteki programu typowych układów elementów.
Wstawianie armatury i urządzeń z biblioteki producentów (np. filtr gazu i reduktor ciśnienia).
Automatyczne generowanie zestawu kształtek połączeniowych zależnych od rodzaju połączeń w punkach węzłowych oraz przy podejściach do punktów czerpalnych, wraz z możliwością ich modyfikacji.
Generowanie gotowych zestawień materiałów i wykazów elementów.
Sprawdzanie instalacji pod względem poprawności połączeń.
Możliwość prostego i szybkiego wprowadzania dodatkowych baz danych do biblioteki głównej programu oraz możliwość wyboru katalogów do użytku w danym projekcie instalacji.
Instalacje grzewcze
Sporządzanie rysunków wewnętrznej instalacji grzewczej, od źródła ciepła, przez licznik ciepła i rurociągi, po niezbędną armaturę.
Wprowadzanie odbiorników ciepła, tj. grzejników płytowych, żeberkowych, łazienkowych, kanałowych, rur grzewczych, nagrzewnic i klimakonwektorów.
Możliwość wprowadzenia instalacji ogrzewania płaszczyznowego, np. podłogowego czy ściennego.
Nanoszenie pionów i przewodów rozdzielczych z bogatej biblioteki rur wykonanych z różnych materiałów. Możliwość jednoczesnego prowadzenia kilku równoległych przewodów o różnych funkcjach oraz inteligentnego ich łączenia.
Wstawianie armatury i urządzeń z biblioteki producentów oraz z indywidualnie ustawionymi kształtami i wymiarami, np. kotła grzewczego.
Automatyczne generowanie zestawu kształtek połączeniowych z możliwością ich modyfikacji.
Wstawianie mocowania (podpór stałych i przesuwnych) z możliwością zdefiniowania parametrów charakterystycznych dla zastosowanego mocowania.
Automatyczne tworzenie numerowania punktów i opisu instalacji z możliwością edycji. Tworzenie własnych szablonów.
Sprawdzenie instalacji pod względem poprawności połączeń.
Generowanie gotowych zestawień materiałów, urządzeń oraz kształtek połączeniowych zawartych w projekcie, przeznaczonych do dalszego przetworzenia oraz wykonania kosztorysów i wycen inwestycji.
Generowanie zestawień odbiorników w pomieszczeniach oraz zestawień uwzględniających rodzaj ogrzewania i moc w danym pomieszczeniu, z uwzględnieniem struktury budynku.
Instalacje elektryczne
Wykonanie rysunku instalacji elektrycznych wewnętrznych poprzez wprowadzenie tablic rozdzielczych, gniazd, łączników, puszek, opraw oświetleniowych.
Możliwość modyfikacji symboli (dodawanie własnych) wprowadzanych obiektów dzięki podmianie widoków tychże elementów.
Możliwość przypisania odbiorników do konkretnej tablicy rozdzielczej (adresacja).
Wyznaczenie tras kablowych.
Bogata biblioteka katalogów producentów elementów instalacji elektrycznej.
Generowanie zestawienia materiałów wykorzystanych w projekcie umożliwiające tworzenie kosztorysów przy wycenie inwestycji.
Komunikacja
Odczyt i eksport rysunków w formacie programu AutoCAD od 2.5 do 2018 (DWG, DXF).
Wczytywanie oraz edycja obrazów rastrowych (np. podkładów geodezyjnych), m.in. plików: JPG, TIF, BMP, GIF, PNG.
Import i eksport plików PDF.
Możliwość powiększania biblioteki obiektów Fizycznych obiektów BIM o pliki w formatach: AFP, ACO, O2C, OBJ, XOBJ3D oraz DWG.
Konwersja pliku IFC na obiekty podstawowe systemu ArCADia (ściany, okna, drzwi, stropy, dachy).
Eksport zestawień materiałów i wykazów elementów zawartych w projekcie do formatu RTF, CSV oraz do programu Ceninwest (który umożliwia zapis w formacie ATH programu Norma - Athenasoft).
Narzędzia kreślarskie - uproszczony silnik rysujący CAD
Rysowanie wyłącznie w płaszczyźnie X,Y (dla Z = 0).
Korzystanie z szablonów DWT.
Funkcja naprawiania i sprawdzania uszkodzonych plików.
Okno programu podzielone na zakładki, w których wyświetlane są kolejno otwarte rysunki.
Praca we współrzędnych kartezjańskich i biegunowych.
ODA SDKs wersja 2021.11.
Funkcje rysujące
Tworzenie dowolnych rysunków za pomocą podstawowych elementów: linii, polilinii, okręgów, łuków, elips, wielokątów foremnych i prostokątów.
Edycja elementów rysunkowych: przesuwanie, kopiowanie, skalowanie, obracanie, lustro, szyk, ucinanie, rozbijanie i funkcja odsuń.
Funkcje pozwalające na dowolne zakreskowywanie zamkniętego obrysu okręgu, wieloboku i prostokąta.
Uproszczone tworzenie i zapisywanie bloków. Wczytywanie bloku z pliku zewnętrznego.
Opisywanie rysunku tekstem wielowierszowym przy pomocy czcionek technicznych SHX lub czcionek TrueType.
Możliwość czyszczenia formatowania tekstu przy kopiowaniu tekstów z innych programów.
Narzędzia umożliwiające precyzyjne rysowanie
Siatka pomocnicza, funkcje rysowania ortogonalnego, śledzenie biegunowe.
Rozbudowana wizualizacja - zoom, regeneracja i panoramowanie rysunku.
Rozpoznawanie punktów zaczepienia (ESNAP), np. dla linii – środek, punkty końcowe oraz miejsca przecięć linii.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Do działania programu ArCADia BIM LT 15 + ArCADia-DROGI EWAKUACYJNE 15 wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
Klienci posiadający moduły branżowe oraz biblioteki obiektów systemu ArCADia BIM 10/11/12/14 w poprzednich wersjach, muszą je zaktualizować do wersji 15.
UWAGA: Zakup tego produktu nie upoważnia do dodatkowego rabatu dla stałych klientów.
