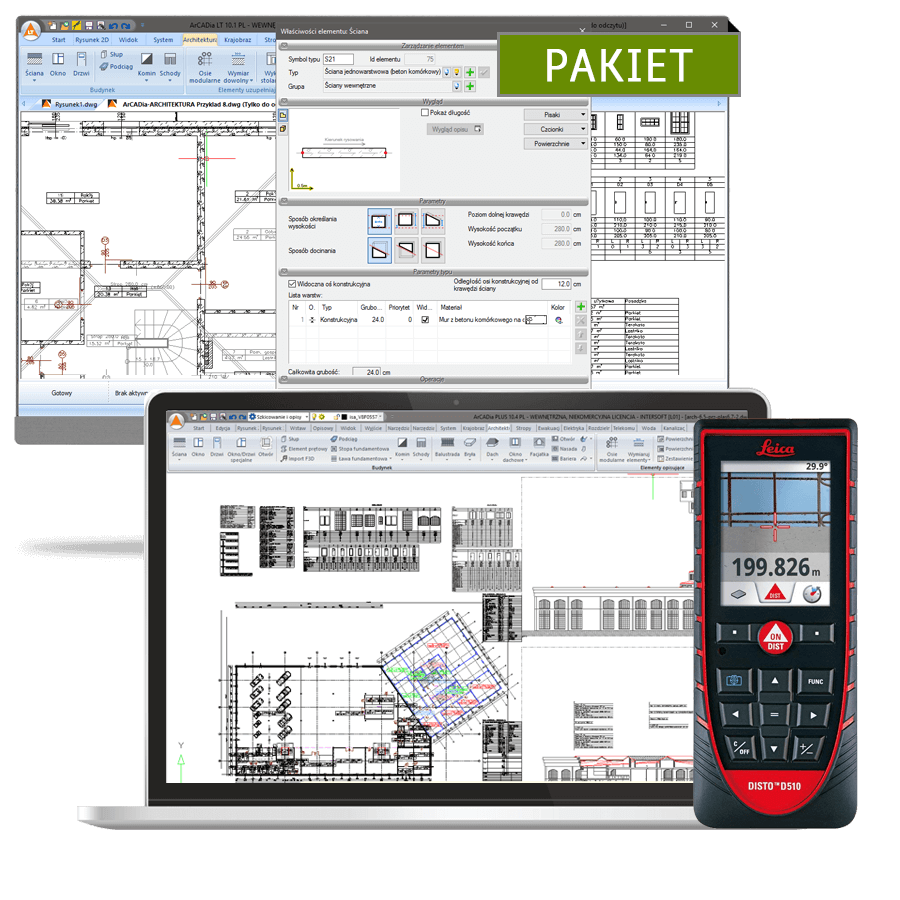

Pakiet składa się z dalmierza Leica DISTO™ D510 oraz produktu ArCADia BIM LT 14 z modułem ArCADia-INWENTARYZATOR. Jest to pakiet oprogramowania CAD skierowany przede wszystkim do inwentaryzatorów. Firma ArCADiasoft stworzyła innowacyjny produkt, jedyny polski system BIM który pozawala projektantowi w trakcie wykonywania tradycyjnego rysunku DWG tworzyć cyfrowy model budynku. Połączenie dalmierza wyposażonego w komunikację Bluetooth z naszym oprogramowaniem CAD/BIM pozwala na automatyczne wykonywanie rysunku na podstawie wymiarów, które rejestruje dalmierz. W efekcie użytkownik szybko otrzymuje rysunek techniczny oraz model budynku w 3D. Kupując dalmierz w pakiecie, klient ma możliwość rozbudowy systemu oprogramowania o dalsze moduły branżowe z którymi dalmierz również współpracuje.
ArCADia BIM LT to funkcjonalny, łatwy w obsłudze i intuicyjny program CAD, umożliwiający tworzenie dokumentacji 2D i zapis plików w formacie DWG do wersji DWG 2018 włącznie. Aplikacja ta jest podstawowym narzędziem graficznym dla szeroko rozumianej branży budowlanej.

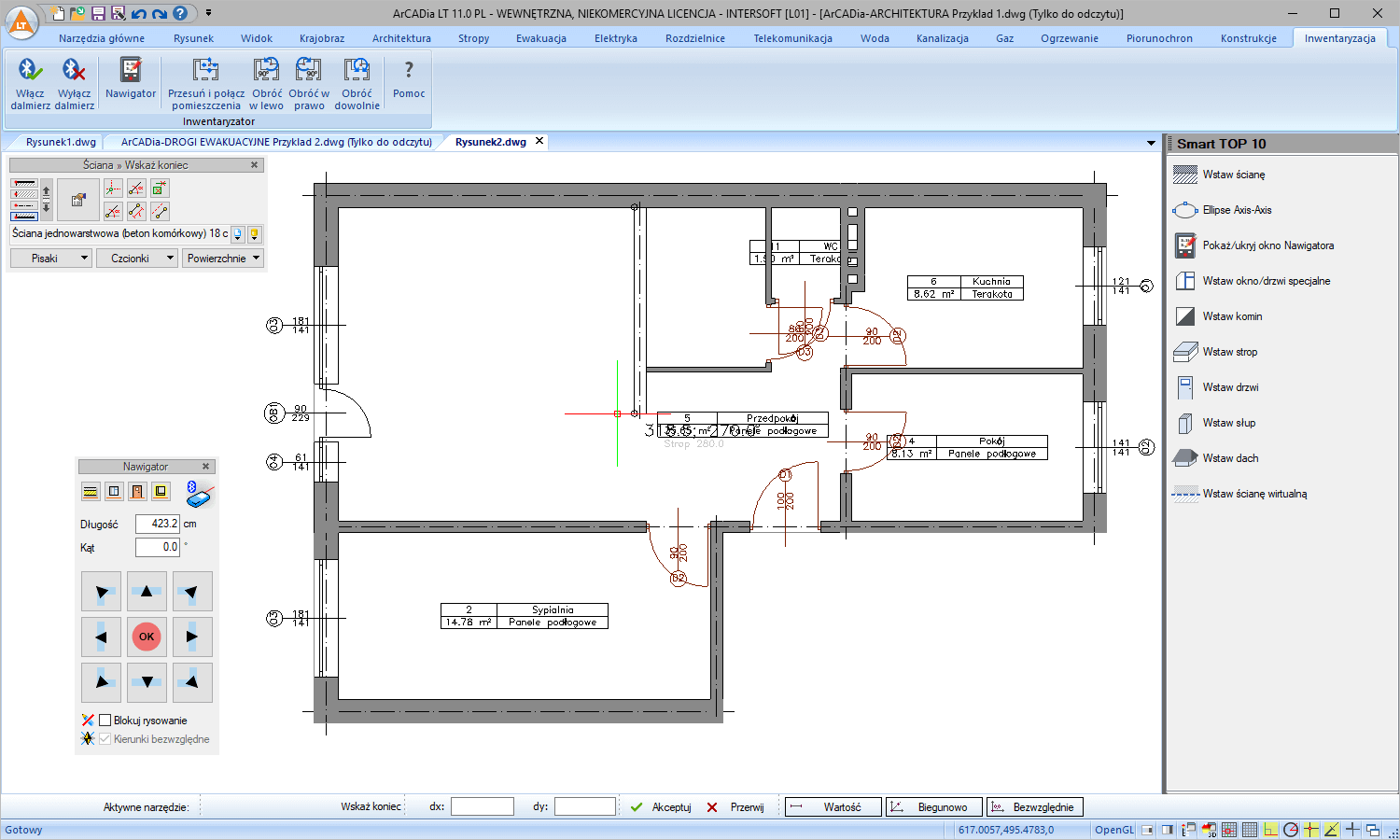

ArCADia-INWENTARYZATOR wspomaga tworzenie dokumentacji technicznej rzutów i przekrojów inwentaryzowanych budynków bezpośrednio podczas obmiaru. Program umożliwia bezprzewodowe pobieranie danych z elektronicznych urządzeń pomiarowych poprzez urządzenie Bluetooth® i wstawianie ich bezpośrednio do systemu ArCADia.
Dalmierz Leica DISTO™ D510 należy do grupy najnowocześniejszych i najbardziej zaawansowanych ręcznych dalmierzy laserowych na rynku narzędzi pomiarowych. Z oferty producenta D510 jest pierwszym dalmierzem wyposażonym w kamerę cyfrową z 4-krotnym powiększeniem co zdecydowanie zwiększa możliwości jego zastosowań. Pomiary na duże odległości nawet w słoneczne dni nie stanowią już problemu. Na ekranie przedstawiony jest punkt do którego aktualnie celujemy, co jest bardzo wygodne i umożliwia dokładne wycelowanie punktu końcowego. Wśród możliwości dalmierza znajdziemy również m.in. czujnik pochylenia o zakresie 360° co pozwala wykonywać praktycznie każdy rodzaj pomiaru pośredniego oraz funkcje do pomiaru nachylenia powierzchni dachów, wykonywania niwelacji czy wyznaczania długości i wysokości niedostępnych odcinków. Bardzo duży zasięg pomiaru - 200 m - w połączeniu z kamerą cyfrową i najwyższą wśród dalmierzy laserowych normą IP65 pyło- i wodoszczelności sprawia, że dalmierz Leica DISTo™ D510 jest świetnym narzędziem do pomiarów zewnętrznych. Solidne zabezpieczenie wnętrza dalmierza za pomocą szczelnej i trwałej obudowy sprawia, że instrumentowi nie straszne upadki z dużej wysokości na twardy beton, w błoto czy mycie pod bieżącą wodą. Zastosowanie innowacyjnego menu okienkowego jeszcze bardziej ułatwia pracę z urządzeniem. Dalmierz Leica DISTO™ D510 pozwalana na łatwy i wygodny pomiar odległości a dzięki technologii Bluetooth® i oprogramowaniu ArCADia, pozwala przenosić pomiary bezpośrednio na rysunek CAD.
Możliwości programu ArCADia BIM LT 14
ArCADia BIM LT jest modułem głównym systemu ArCADia. Moduł ten składa się z podstawowych narzędzi systemu, funkcji tworzących model architektoniczny i konstrukcyjny, funkcji rysujących instalacje wewnętrzne oraz uproszczonego silnika rysującego CAD.
Współpraca ArCADia BIM LT z bezpłatną aplikacją mobilną ArCADia-DRAFTER.
W pracy inwentaryzatora bardzo istotna jest mobilność. Dzięki nowej bezpłatnej aplikacji ArCADia-DRAFTER możliwe jest łatwe przenoszenie danych z dalmierza do smartfona w miejscu pomiaru a następnie w biurze i eksport do programu komputerowego. ArCADia BIM we wszystkich wersjach otrzymała funkcjonalność importu obmiarowanego rzutu z mobilnej aplikacji ArCADia-DRAFTER. Pozwala ona na narysowanie obrysu pomieszczenia lub kondygnacji wskazując kolejne narożniki ścian lub przy pomocy danych przejętych z dalmierza poprzez Bluetooth®. Stworzone projekty przechowywane są w aplikacji na smartfonie lub można je wyeksportować do programu ArCADia 14.
Możliwości programu ArCADia-DRAFTER.
Definiowanie podstawowych elementów (ścian, okien i drzwi) z możliwością zapisania ich do biblioteki.
Wprowadzanie rzutu przez rysowanie kolejnych elementów wskazując lub podając długości.
Możliwość połączenia z dalmierzami poprzez technologię Bluetooth®.
Najważniejsze cechy dalmierza laserowego Leica DISTO D510
Leica DISTO™ Pointfinder z 4-krotnym powiększeniem Łatwe i dokładne celowanie na zewnątrz
Celownik pozwala precyzyjnie wybrać cel – nawet jeśli plamka lasera nie jest już widoczna gołym okiem. Pomiary na zewnątrz można realizować bez względu na warunki oświetlenia.
Leica DISTO™ D510: Czujnik nachylenia 360°
Szybki i łatwy pomiar nachylenia każdego elementu dzięki zakresowi 360°.
Szybka kontrola poprawności ustawienia konstrukcji budowlanych, np. sprawdzanie prawidłowego spoziomowania czy kąta nachylenia poszczególnych elementów więźby dachowej
Czujnik pokazuje nachylenie podczas pomiaru czy dalmierz trzymany jest poziomo, a nawet koryguje odległości skośne i redukuje je do poziomu, podnosząc w ten sposób dokładność. Funkcja ta eliminuje błędy wynikające z nieprawidłowego ustawienia dalmierza w trakcie pomiaru.
Połączenie czujnika nachylenia i cyfrowego celownika
Pomiar wysokości budynków i drzew. Dzięki zastosowaniu czujnika nachylenia 360° i cyfrowego celownika, można wyznaczyć wysokość obiektów, które nie odbijają sygnałów laserowych. Wysokość jest obliczana na podstawie zmierzonego kąta pionowego – nie jest potrzebny pomiar odległości!
Wyniki obliczeń z wykorzystaniem czujnika pochylenia są dokładniejsze niż z twierdzenia Pitagorasa.

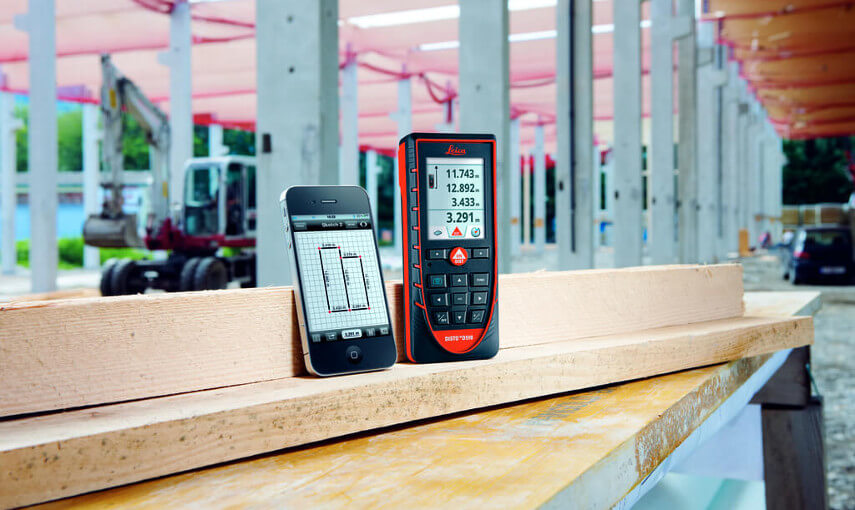

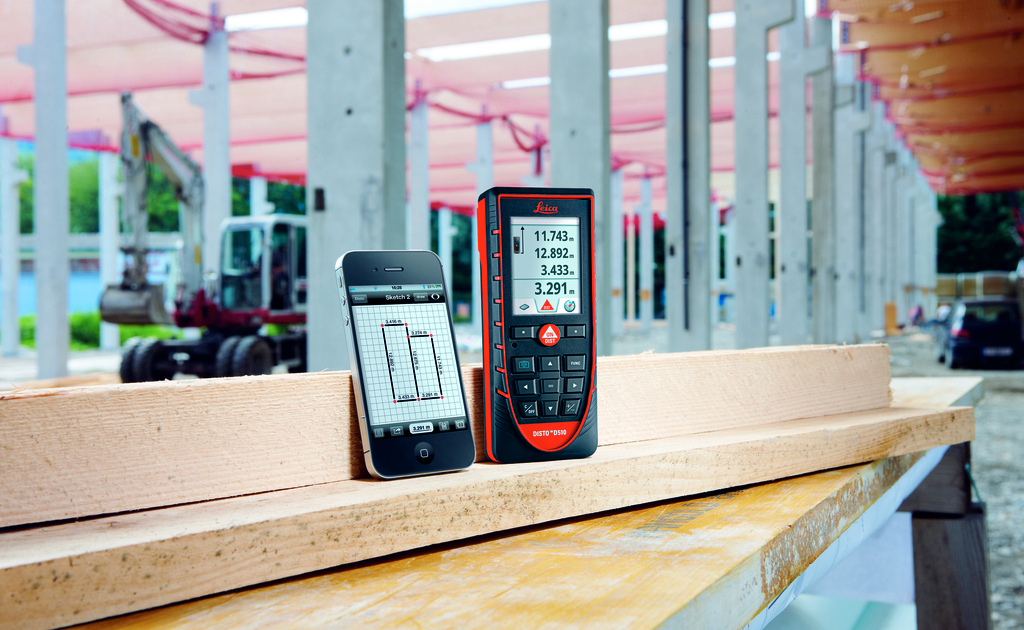

Leica DISTO™ D510 Bluetooth Smart Dokumentacja w terenie (Szkice z darmową aplikacją)
Wyniki pomiarów są od razu umieszczone na cyfrowym szkicu bez konieczności ich przepisywania i tworzenia papierowego szkicu sytuacyjnego świadczy to o profesjonalizmie Pozwala wykonać szybki pomiary, natychmiast wysłać je mailem do biura, by tam od razu poddać je dalszej obróbce.
Elementy wyposażenia:
Pokrowiec
Pasek na rękę
Baterie
Instrukcja obsługi na CD
Skrócona instrukcja obsługi
Karta gwarancyjna PROTECT by Leica Geosystems
Certyfikat dokładności producenta
Zobacz film prezentujący produkt, więcej filmów znajdziesz na naszym KANALE YouTube.
Zintegrowana kamera z 4-krotnym powiększeniem umożliwia pomiary nawet w słoneczne dni
Odporność na pył i polewanie strumieniem wody, zgodnie z normą IP65
200 metrów zasięgu dzięki Technologii Power Range Technology™ oraz trybowi LongRange
Czujnik pochylenia 360° do pomiarów nachyleń i wysokości
Funkcja redukcji Smart Horizontal Mode™
Wysokościowe pomiary śledzące do pomiarów wysokości drzew, kabli itp.
Bluetooth Smart do transmisji danych wprost do iPhona lub iPada
Wyrazisty i czytelny ekran
Mnogość funkcji pomiarowych i obliczeniowych prostych w obsłudze
Wbudowany kalkulator
Podświetlany 3-liniowy ekran
Automatyczna i wielofunkcyjna stopka
Pakiet pozwala projektantowi na pracę według założeń technologii BIM.
Oprogramowanie udostępnia możliwość współpracy z innymi projektantami – wymiana plików DWG, scalanie i porównywanie elementów projektu.
Współpraca z aplikacją mobilną ArCADia-DRAFTER dla platformy Android.
ArCADia BIM zapewnia zgodność z formatem DWG 2018.
Wymagania systemowe programu:
procesor klasy Intel Core i3 (zalecany klasy Intel Core i7)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM,
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 PL, Windows 8.1 PL lub Windows 7 PL (zalecany Windows 10 PL 64-bit)
Do komunikacji z dalmierzem laserowym wymagany jest w komputerze interfejs Bluetooth zgodny z wersją używanego dalmierza.
