ArCADia-ARCHITEKTURA 9 - poznaj możliwości innowacyjnego programu CAD/BIM.

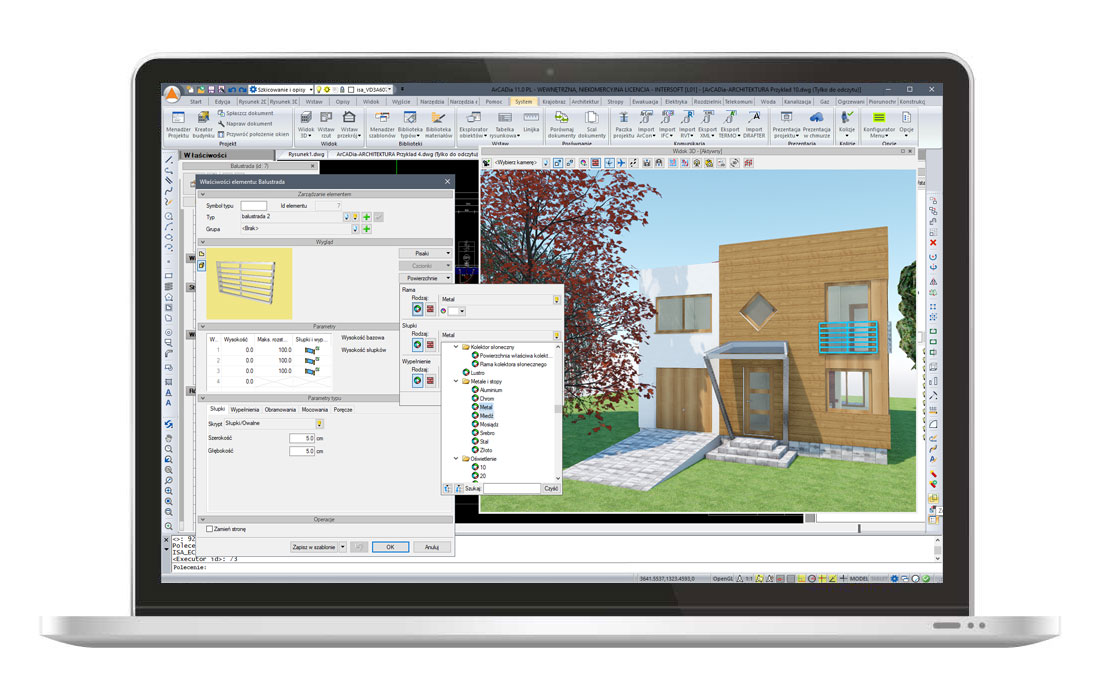

Program ArCADia-ARCHITEKTURA to moduł branżowy systemu ArCADia. ArCADia pozwala na projektowanie zgodnie z technologią BIM [Building Information Modeling], jednocześnie nie tracąc niczego z tradycyjnego środowiska CAD. Efektem pracy projektanta jest wykonanie cyfrowego modelu budynku oraz rysunków w formacie DWG. Program ArCADia-ARCHITEKTURA wraz z ArCADia BIM to kompleksowe narzędzie, które pozwala na stworzenie profesjonalnej dokumentacji architektonicznej. Dedykowany jest przede wszystkim architektom oraz wszystkim tym, którzy zajmują się kształtowaniem, modelowaniem lub odtwarzaniem bryły budynku.

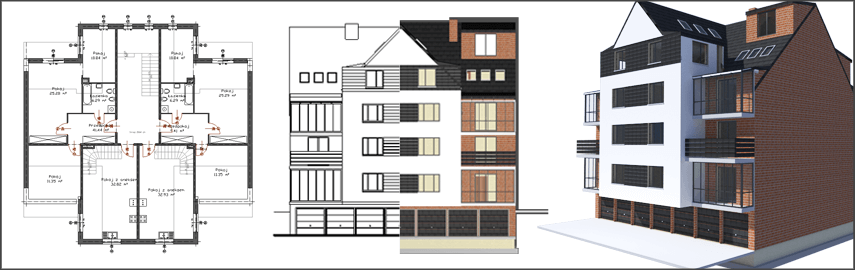

ArCADia-ARCHITEKTURA wykorzystywana jest do obiektowego tworzenia profesjonalnych rzutów i przekrojów architektonicznych, interaktywnego podglądu 3D oraz realistycznej wizualizacji. ArCADia-ARCHITEKTURA zawiera specjalistyczne funkcje architektoniczne, m.in.: automatyczny przekrój, automatyczne wymiarowanie czy import elementów budynku z innych programów.
Moduł ArCADia-ARCHITEKTURA jest rozwinięciem podstawowych narzędzi architektonicznych programu ArCADia BIM 14. Funkcjonalność ArCADia BIM 14 pozwala na wykonanie pełnej dokumentacji, jednak wszystkim architektom zdecydowanie polecamy zakup modułu ARCHITEKTURA, który zdecydowanie przyspiesza i ułatwia pracę nad projektem. Użytkownicy mają również możliwość pracy z naszym system w programie AutoCAD, przez instalację nakładki ArCADia BIM AC dostępnej dla programu AutoCAD 2016/2017/2018.

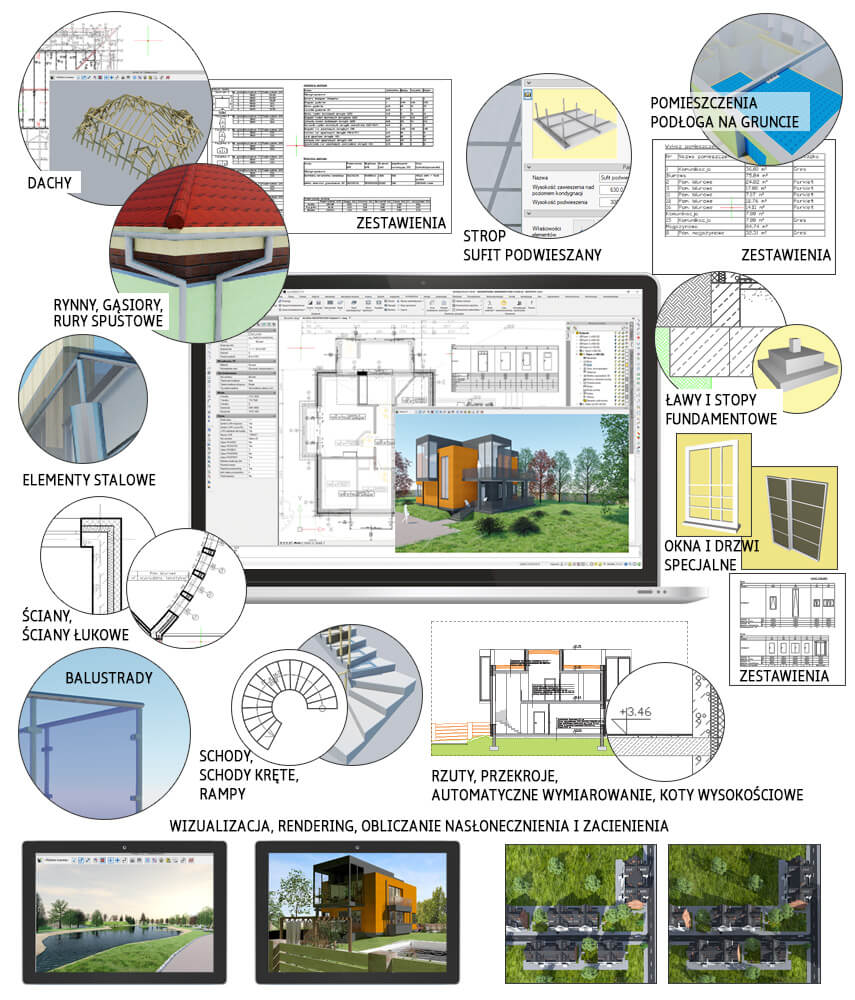

Funkcje dostępne w module ArCADia-ARCHITEKTURA 9

• Wprowadzanie ścian łukowych jedno- lub wielowarstwowych.
• Możliwość przekształcenia rysunku 2D stworzonego z polilinii lub linii w rzut ścian jedno- bądź wielowarstwowych, ścian wirtualnych lub ław fundamentowych.
• Wprowadzanie okien o różnych kształtach (okrągłe, trójkątne, z łukiem itp.) z możliwością zadawania dodatkowego podziału poziomego i pionowego oraz definiowaniem widoczności parapetu lub wycinanie wyłącznie otworu w ścianie w kształcie okna specjalnego.
• Wprowadzanie drzwi specjalnych, np. łukowych, z doświetleniem górnym lub bocznym, obrotowych, przesuwnych, wahadłowych, ewakuacyjnych itp.
• Wprowadzanie otworów i wnęk.
• Dowolne wprowadzanie stropów i podłóg na gruncie.
• Wprowadzanie sufitów podwieszanych o dowolnym kształcie lub automatycznie dostosowujących się do danego pomieszczenia.
• Wprowadzenie elementów stalowych pionowych, poziomych i pochylonych.
• Wprowadzenie szkieletu konstrukcji prętowej z pliku .f3d, który jest widziany jako jeden element, ale może być rozbity i widziany jako pojedynczy element prętowy (przesuwany i edytowany pojedynczo).
• Tworzenie schodów krętych oraz ramp/pochylni.
• Wprowadzanie balustrad na tarasach i schodach poprzez wrysowanie ich na rzucie.
• Dowolne wprowadzanie dachów wielospadowych z pełną możliwością edycji (zmiany na jedno- lub dwuspadowy, zmiany wysokości ścianki kolankowej i nachylenia dla każdej połaci oddzielnie) .

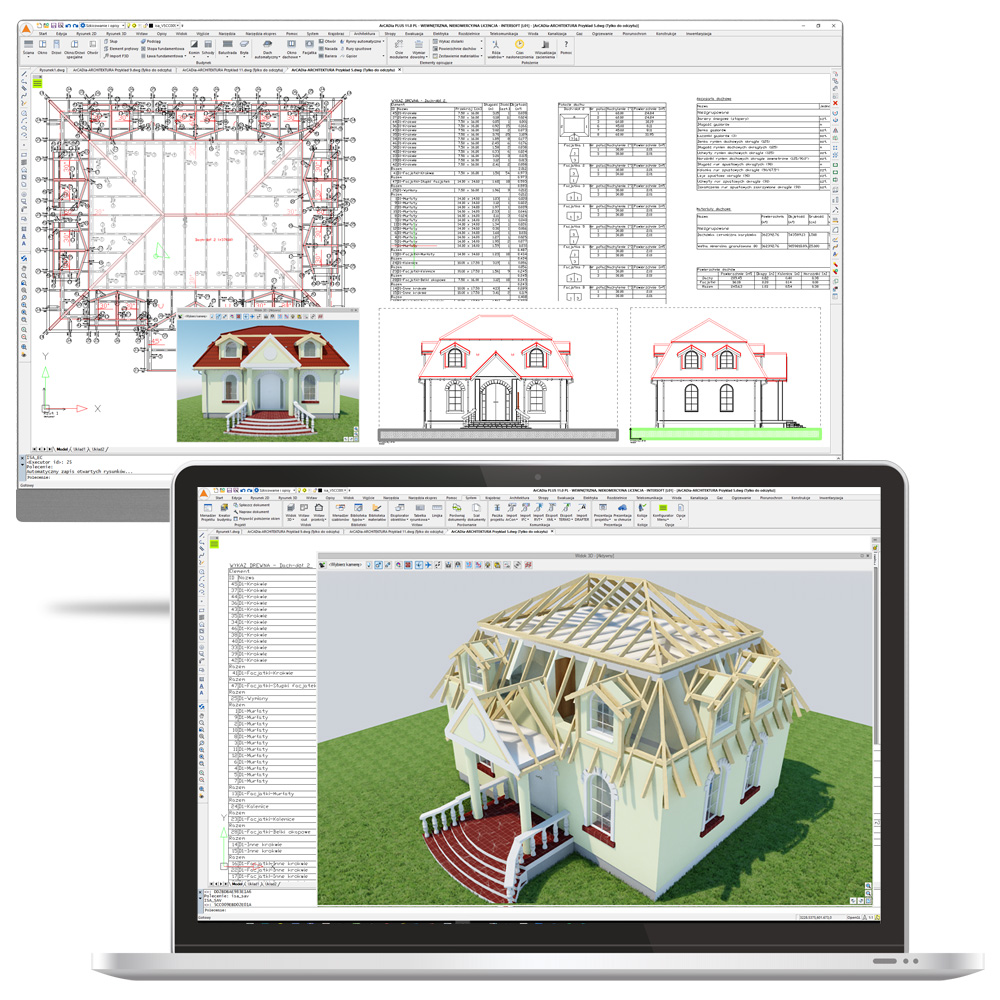

• Wprowadzanie konstrukcji drewnianej z programu R3D3-Rama 3D (połacie dachowe eksportowane do programu R3D3-Rama 3D są tam obliczane konstrukcyjnie, a wprowadzona więźba trafia z powrotem do ArCADii-ARCHITEKTURY) .
• Wprowadzanie akcesoriów dachowych: wyłazów, rynien, rur spustowych, gąsiorów itp. elementów.
• Wprowadzanie na rzut ław oraz dowolnie definiowanych stóp fundamentowych.
• Możliwość stworzenia raportu długości czasu nasłonecznienia wszystkich lub wybranych pomieszczeń w budynku.
• Możliwość pokazania zacieniania budynków przez stworzenie filmu wykonanego dowolną kamerą z listy, obrazującego przejście cienia w wyznaczonym dniu lub dniach.
• Rysowanie dowolnego kształtu bryły o zadanej wysokości. Bryła może być użyta jako taras, podest, antresola itp. element.
• Automatyczne tworzenie przekroju poprzez wskazanie linii cięcia (także schodkowego) budynku z możliwością definiowania elementów widocznych w widoku przekroju.
• Rendering uproszczony (szybki i prosty w użyciu) lub zaawansowany z możliwością definiowania wszystkich potrzebnych ustawień (rodzaju i pozycji oświetlenia, zmiękczania cieni itp.).
• Automatyczne i ręczne wymiarowanie projektowanego budynku. Możliwość wprowadzenia koty wysokościowej na rzucie kondygnacji i na przekroju oraz opisu elementu (dachu, stropu, ściany) pokazującego wykaz materiałów, z których element został stworzony.
• Automatyczne opisywanie konstrukcji więźby dachowej, numerowanie elementów z pokazaniem wielkości przekroju i długości elementu.
• Automatycznie tworzone zestawienia: powierzchni i kubatur; powierzchni dachów, akcesoriów dachowych (rynien, rur spustowych itd.), drewna z konstrukcji dachu, elementów prętowych, elementów sufitów podwieszanych oraz materiałów.
• Możliwość wprowadzenia na rzut przyziemia symbolu i kierunku strzałki północy.
• Obiektowa wymiana danych z programem ArCon (przenoszenie dwukierunkowe całej bryły budynku wraz z obiektami 3D z programu ArCon i zapisanie ich do biblioteki programu ArCADia).
• Eksport podrysu projektu do R3D3-Rama 3D, możliwość przeniesienia wszystkich dachów projektu jednocześnie wraz ze wszystkimi osiami modularnymi łączonymi w jedną siatkę.

POBIERZ NAJNOWSZĄ WERSJĘ PROGRAMU ArCADia BIM 14,
    testuj przez 28 dni pełną wersję.

Aktualizacja modułu ArCADia-ARCHITEKTURA do wersji 9

Lista zmian, nowe funkcje modułu ArCADia-ARCHITEKTURA 9 w stosunku do wersji 8.

SUFITY PODWIESZANE:

• Wprowadzanie sufitów podwieszanych o dowolnym kształcie lub automatycznie dostosowujących się do danego pomieszczenia. Sufit może być wykończony płytą lub składać się z zadanych modułów wyznaczonych przez rozstaw łat i paneli umieszczonych między nimi.
• Wprowadzanie dowolnego sufitu podwieszanego poszczególnymi elementami: łatami głównymi i nośnymi, stelażem zewnętrznym i wykończeniem otworów, panelami i wieszakami.

BALUSTRADY:

• Wprowadzanie balustrad na tarasach i schodach poprzez wrysowanie ich na rzucie.
• Automatyczne wprowadzanie balustrady na schodach.

NASŁONECZNIENIE I ZACIENIANIE:

• Możliwość stworzenia raportu długości czasu nasłonecznienia wszystkich lub wybranych pomieszczeń w budynku.
• Możliwość pokazania zacieniania budynków przez stworzenie filmu wykonanego dowolną kamerą z listy, obrazującego przejście cienia w wyznaczonym dniu lub dniach.

RENDERING:

• Domyślne pory dnia i nocy dla zapisu renderingu zostały rozszerzone między innymi o zachód i wschód słońca.

ZESTAWIENIA:

• Zestawienia elementów sufitów podwieszanych; oddzielnie stelaża, paneli oraz wieszaków.

Zobacz jak od podstaw wykonuje się projekt domu w oprogramowaniu ArCADia.
