Czym jest program ArCADia-INSTALACJE GAZOWE ZEWNĘTRZNE 15 - lic. roczna?
UWAGA
Ze względu na kompleksowe zmiany w wersji 15 systemu ArCADia BIM, aktualizacji wymagają wszystkie moduły systemu.

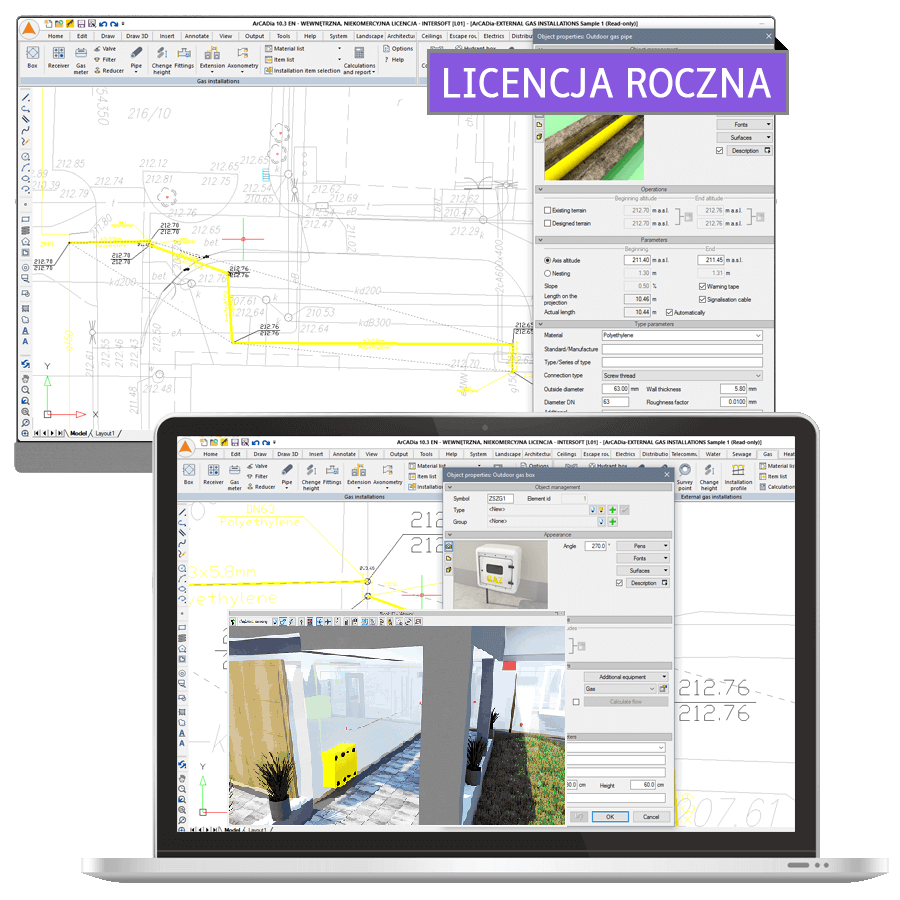

Program ArCADia-INSTALACJE GAZOWE ZEWNĘTRZNE pozwala na wykonanie profesjonalnej dokumentacji projektu przyłącza gazowego wraz z zewnętrzną instalacją gazową. Kierowany jest zarówno do projektantów sieci i instalacji gazowych, jak i do wszystkich osób zajmujących się branżą sanitarną i instalacyjną w budownictwie.

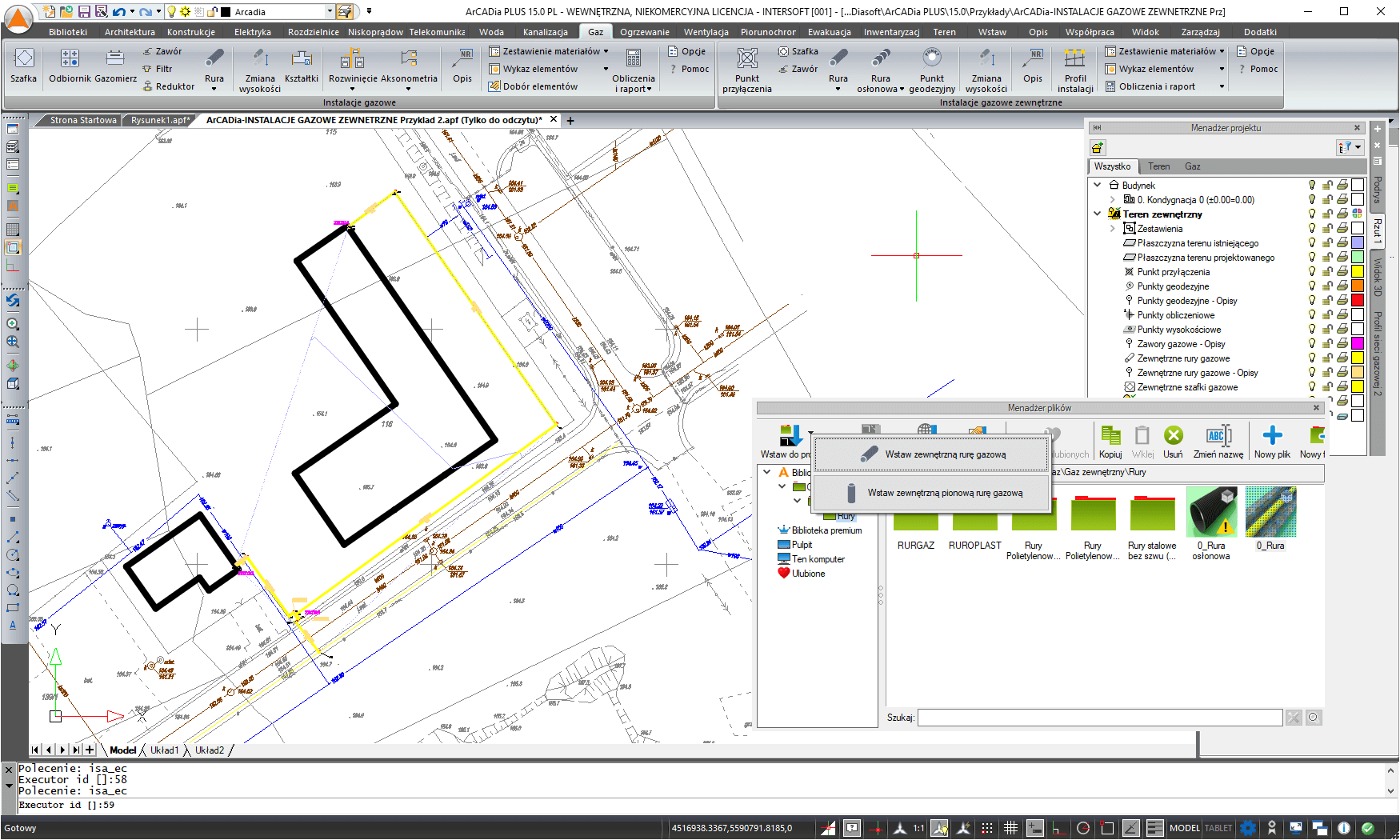

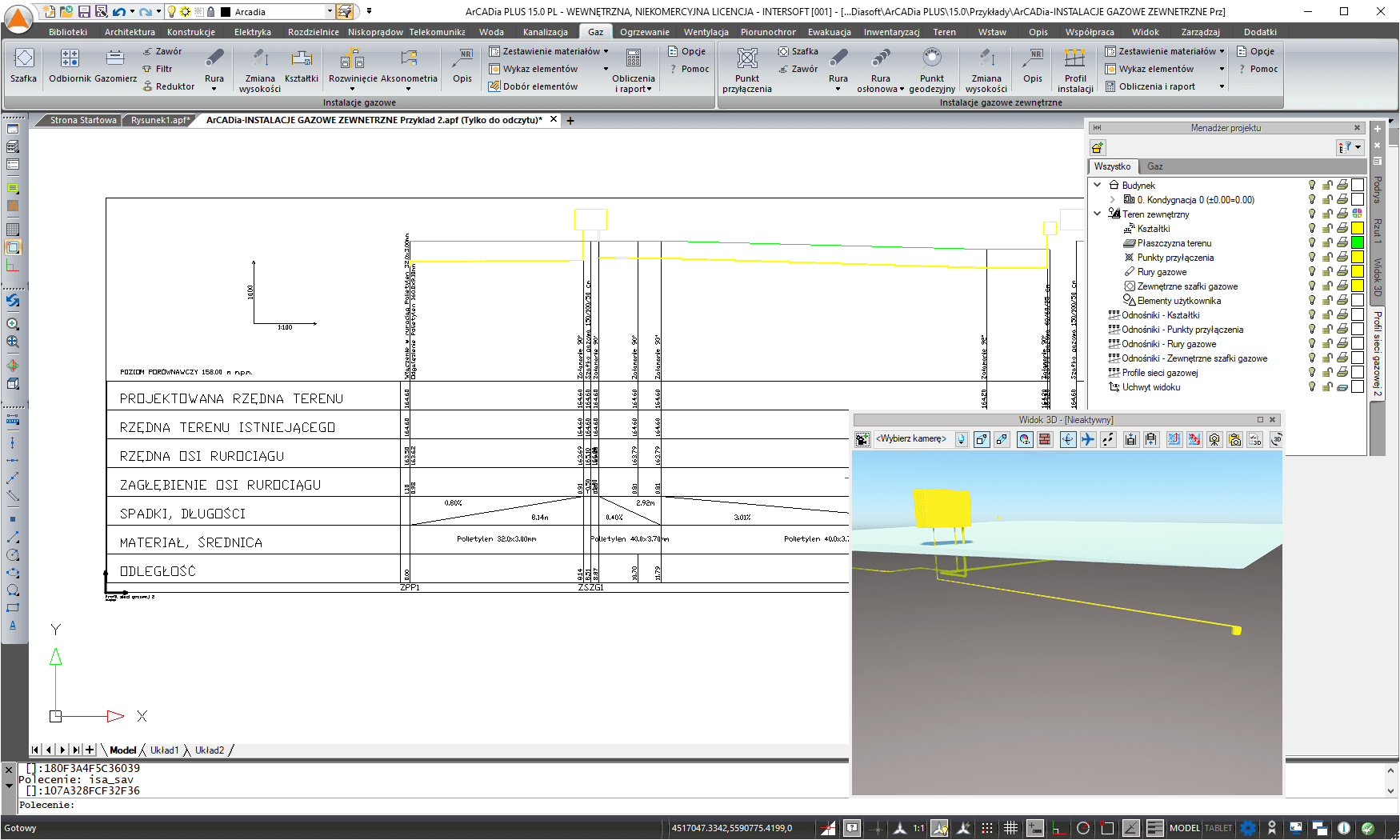

Program umożliwia obiektowe tworzenie rysunków elementów przyłącza gazowego i zewnętrznej instalacji gazowej (zlokalizowanej poza budynkiem lub grupą budynków). Projektowanie może być realizowane na rzutach zagospodarowania przestrzennego w postaci podkładów geodezyjnych lub na wykonanych własnych rysunkach przedstawiających istniejącą lub projektowaną sieć. Program daje możliwość automatycznego tworzenia schematów obliczeniowych oraz profili podłużnych przebiegu rurociągów wraz z obiektami instalacji. Przeprowadza obliczenia niezbędne do poprawnego zaprojektowania instalacji w zakresie prawidłowego doboru średnic rurociągu oraz wyznaczenia spadku ciśnień na odcinkach obliczeniowych, udostępnia także bazę do sporządzenia kosztorysu poprzez kompleksowe zestawienie podstawowych materiałów wykorzystanych przy budowie instalacji gazowej zewnętrznej.
W module ArCADia-INSTALACJE GAZOWE 15 wprowadzono bogaty zestaw funkcji wspierających projektowanie nowoczesnych instalacji gazowych w systemie ArCADia BIM, co pozwala na łatwe tworzenie szczegółowych projektów technicznych (budowlanych, wykonawczych czy na cele modernizacji), tworzenia rysunków dla wyceny prac czy na potrzeby zarządzania i wizualizacji.
Dzięki zastosowaniu technologii BIM użytkownik, wykonując projekt na rzucie, otrzymuje cyfrowy model instalacji, co pozwala lepiej kontrolować proces projektowania na interaktywnym podglądzie 3D.
Praca w programie ArCADia Bim i projektowanie instalacji gazowych zewnętrznych opiera się na wykorzystywaniu bazowych funkcji systemu:
Menadżer projektu
pozwalający na zarządzanie widokami i wyświetlanymi informacjami z podziałem na branże – użytkownik może pracować szybciej zarządzając elementami tylko wybranej branży np. gaz
Nowe rodzaje obiektów i Menadżer plików
Menadżer plików czyli nowa biblioteka Fizycznych i Parametrycznych obiektów BIM, pozwalając na zrządzanie nimi, przechowywanie, dodawanie i wstawianie do projektu.
Wprowadzenie fizycznych obiektów BIM i parametrycznych obiektów BIM (plik AFP), czyli branżowy element wprowadzany ze wstążki lub bezpośrednio z biblioteki projektu, którego geometria wynika z rysunku.
Oba rodzaje nowych Obiektów BIM można zapisywać, wymieniać się nimi i przenosić między komputerami jako niezależne pliki.
Parametry użytkownika
Możliwość zadawania dowolnych dodatkowych parametrów dla elementów projektu, np. ceny, nr katalogowych, kolorów czyli dodatkowych danych charakterystycznych dla danego elementu, a których nie ma na oknie właściwości.
Dowolnie tworzone raporty z dodatkowo wprowadzanych Parametrów użytkownika.
Podgląd widoku 3D
W odróżnieniu od okna Widoku 3D, gdzie obiekt pojawia się po wstawieniu na rysunek, w tym oknie obiekt jest widoczny przed wstawieniem. Po wykryciu innego elementu na rysunku, w oknie pokazany jest możliwy sposób połączenia z dodawanym elementem.
Widok CAD 3D
Główne prace projektowe realizowane są na rzucie, przy jednoczesnym tworzeniu widoku 3D oraz trójwymiarowego modelu CAD. Widok ten można wywołać z Menadżera projektu – CAD 3D i dowolnie obracać poleceniami Widoku. Wygląd CAD 3D można modyfikować poprzez zastosowanie Stylów wizualnych.
Archiwum
Możliwość archiwizacji projektów oraz łatwy sposób przenoszenia pełnej dokumentacji między komputerami. Automatyczny zapis do pliku AAF projektu wraz ze wszystkimi podczytanymi obrazami rastrowymi, Xref-ami, własnymi Fizycznymi obiektami BIM, powierzchniami (teksturami) i tym podobnymi dołączonymi elementami.
ArCADia-INSTALACJE GAZOWE ZEWNĘTRZNE 15 są modułem rozszerzającym możliwości programu ArCADia BIM 15 w dowolnej wersji. Jeśli chcesz poznać pełną funkcjonalność modułów podstawowych przejdź do opisów.
Funkcje modułu dostępne wraz z programem ArCADia-INSTALACJE GAZOWE ZEWNĘTRZNE 15
Zaawansowane funkcje rysunkowe

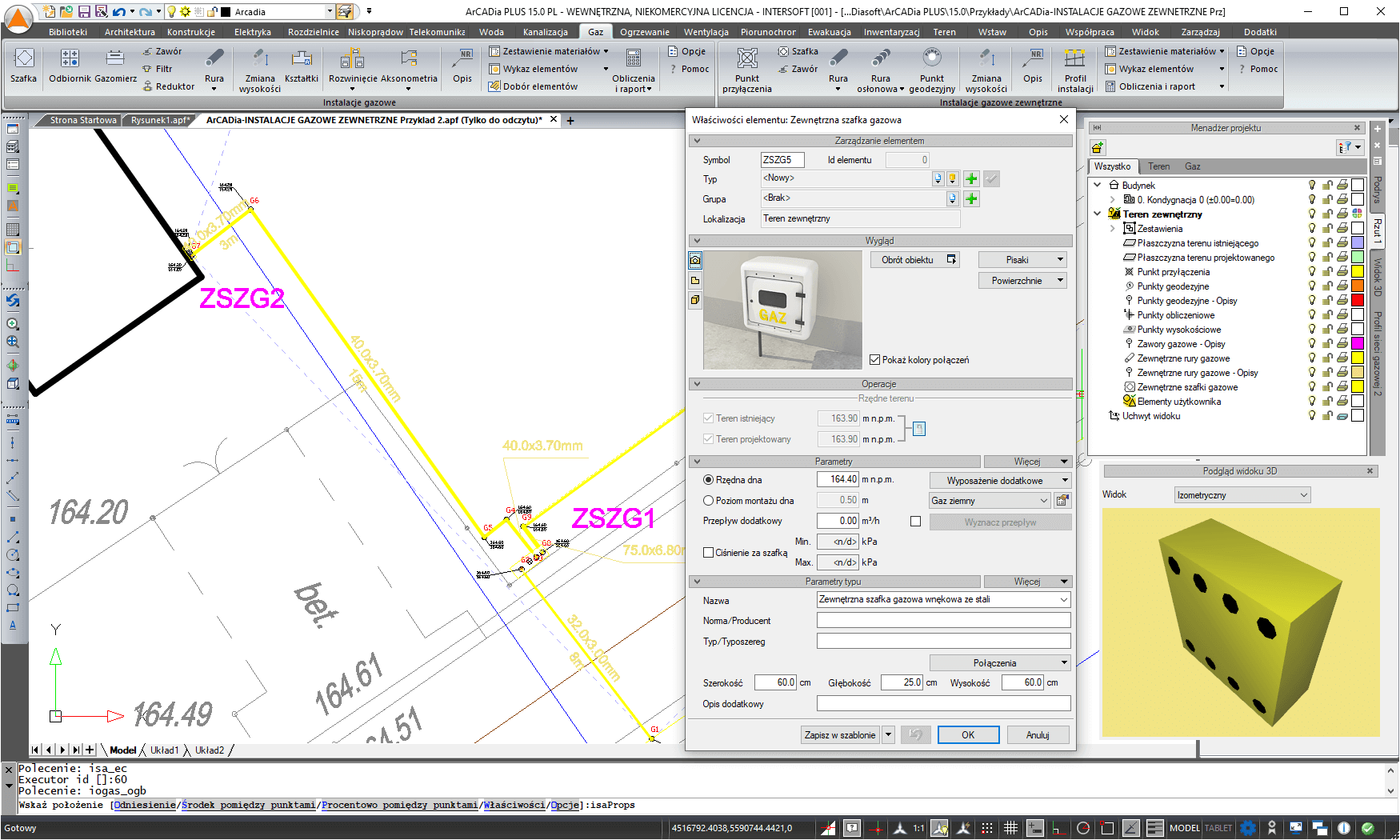

Wykonywanie rysunków instalacji gazowych zewnętrznych w zakresie przebiegu rurociągów, armatury odcinającej i lokalizacji, wymiarów szafek gazowych wolnostojących i naściennych.
Automatyczne generowanie legendy symboli wykorzystanych w projekcie.
Generowanie zestawień ilościowych materiałów wykorzystanych w projekcie.
Przekazywanie materiałów wykorzystanych przy budowie instalacji gazowej wraz z armaturą do takich programów kosztorysowych jak Ceninwest czy Norma.
Funkcje obliczeniowe

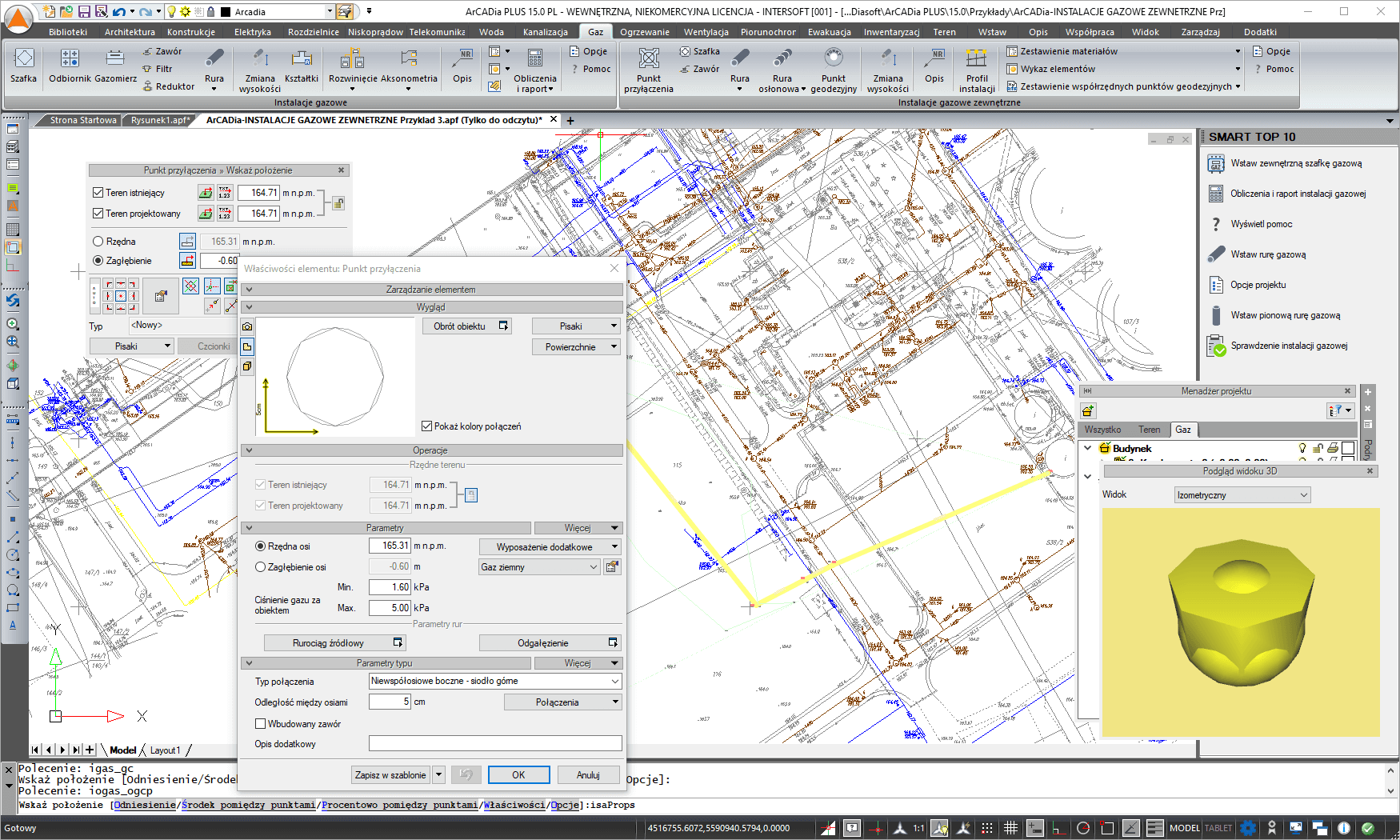

Wyznaczanie przepływu gazu na odcinkach ciągów instalacji gazowej zewnętrznej.
Obliczanie spadków ciśnienia na ciągach instalacji gazowej zewnętrznej.
Wyznaczanie obliczeniowego zapotrzebowania gazu dla budynku zasilanego gazem o dowolnych właściwościach palnych z uwzględnieniem współczynników jednoczesności.
Obliczenia całkowitej straty ciśnienia dla wszystkich ścieżek do odbiorników gazu oraz wyznaczanie ciśnienia minimalnego i maksymalnego przed odbiornikiem gazowym.

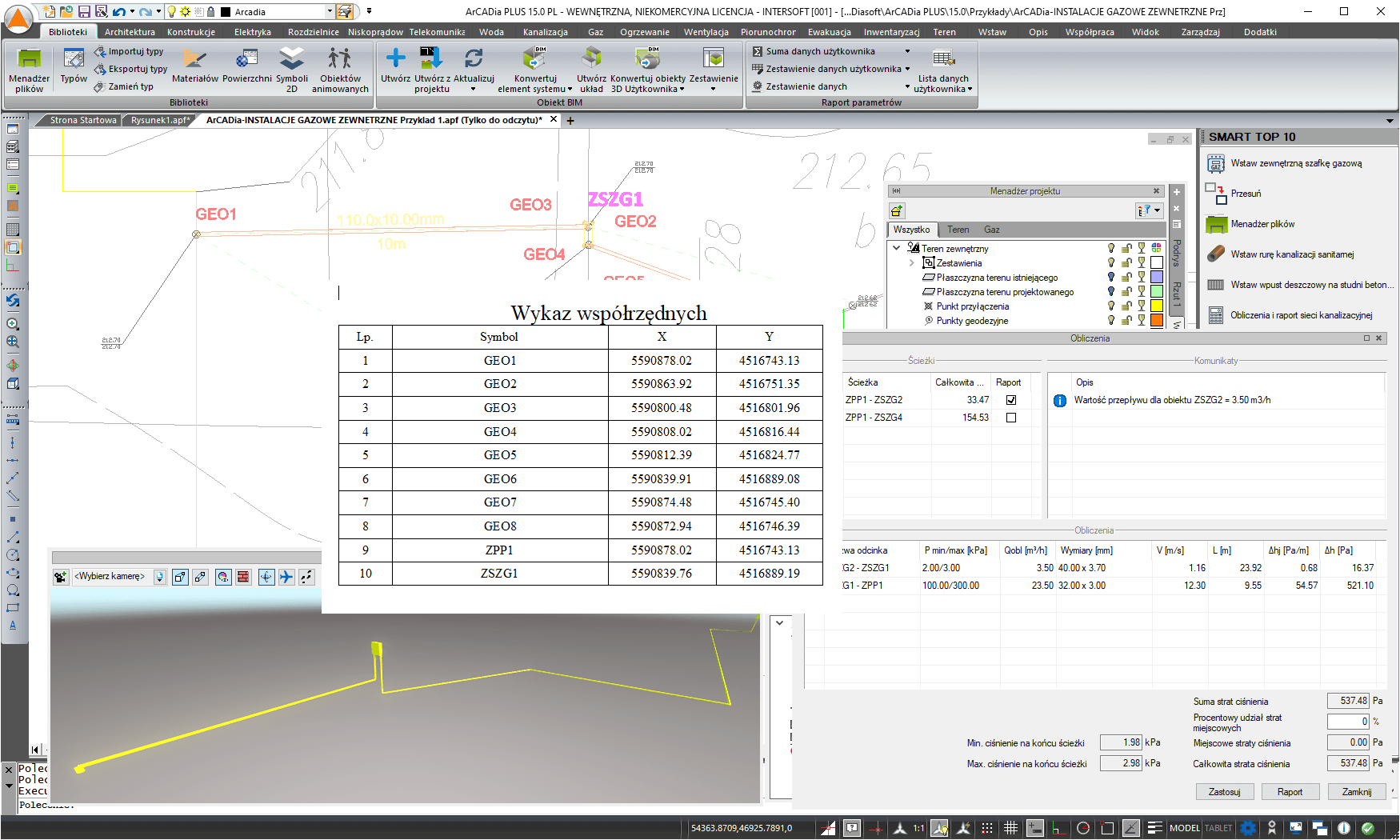

Generowanie raportów obliczeniowych.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 64-bit, Windows 11 64-bit
Warunki aktualizacji
licencja roczna nie obejmuje przejścia na kolejną wersję oprogramowania, natomiast zawiera bezpłatny dostęp do wszystkich poprawek/aktualizacji, wydawanych dla tej wersji programu.
Do działania programu ArCADia-INSTALACJE GAZOWE ZEWNĘTRZNE 15 - lic. roczna wymagany jest:
program ArCADia BIM LT 15 lub ArCADia BIM 15, lub ArCADia BIM PLUS 15.
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
Klienci posiadający moduły branżowe oraz biblioteki obiektów systemu ArCADia BIM 10/11/12/14 w poprzednich wersjach, muszą je zaktualizować do wersji 15.
SKU: 936 Dostępność: w magazynie EAN: 5906485306475
