Jest częścią systemu Konstruktor i do działania wymaga posiadania modułu Konstruktor 6: Moduł zarządzający + Obciążenia + Obciążenia Eurokod PN-EN.
Moduł Pale wykonuje obliczenia nośności posadowień pośrednich, wykonanych z kilku typów pali wierconych lub wbijanych, rozstawionych w układzie prostym lub przemiennym. Program umożliwia projektowanie palowania w podłożu warstwowym, z uwzględnieniem wielu zestawów obciążeń. Sprawdzana jest nośność zarówno pali wciskanych, jak i wyciąganych. Obliczenia wykonywane są według PN-83/B-02482.
Możliwości programu Konstruktor – Pale
Sprawdzanie nośności fundamentów blokowych i płytowych posadowionych za pośrednictwem układu pali prostych.
Obliczenia pali okrągłych i kwadratowych o zadanej przez użytkownika średnicy (boku).
Dowolne definiowanie długości poszczególnych pali w zestawie.

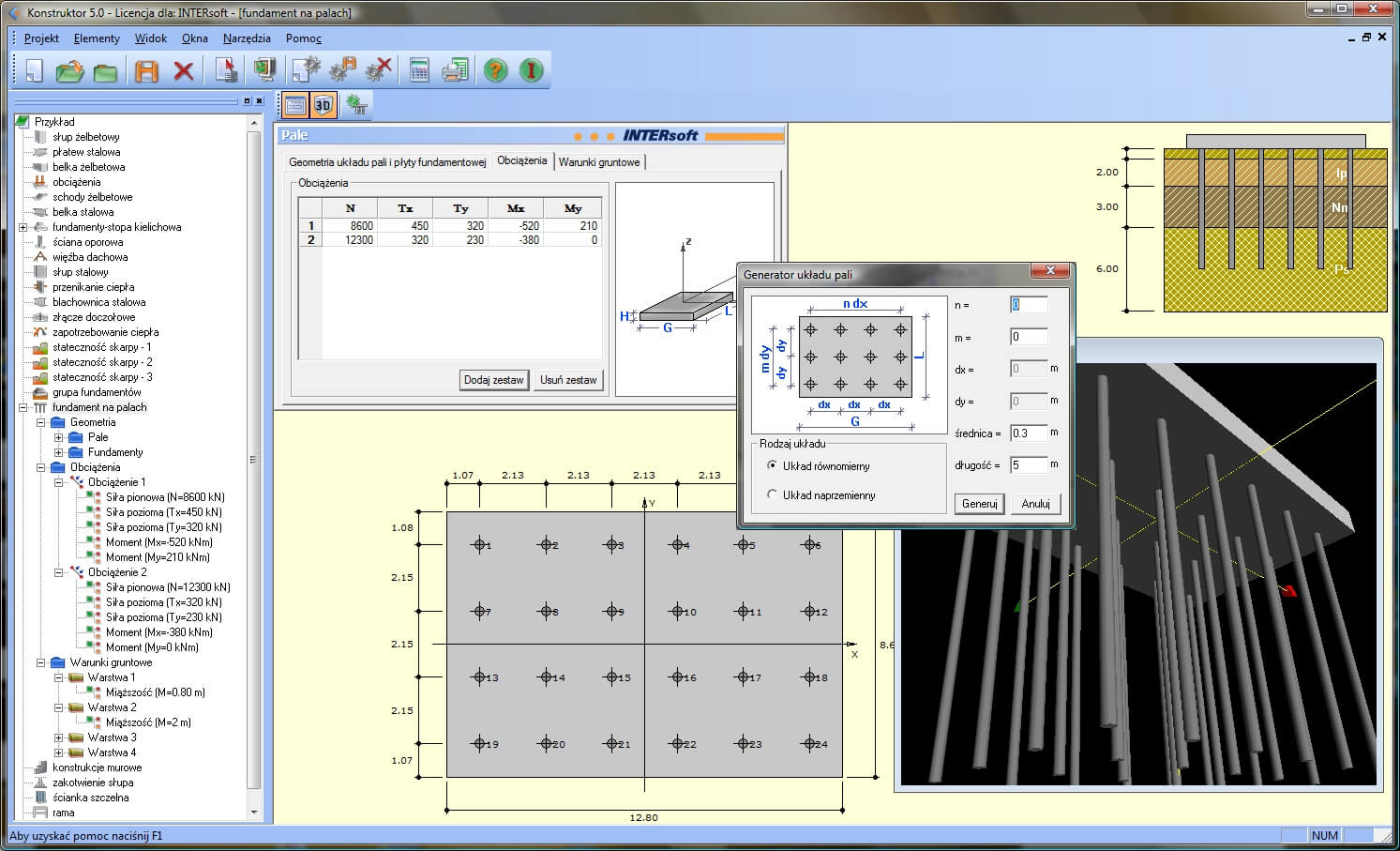

Automatyczny generator rozkładu pali pod blokiem fundamentowym.
Dowolne definiowanie ilości pali na długości i szerokości fundamentu.
Automatyczny rozkład obciążeń przyłożonych do fundamentu na siły przyłożone do poszczególnych pali.
Definiowanie dowolnego uwarstwienia gruntu pod fundamentem (warstwy jednakowe dla wszystkich pali).
Uwzględnianie nośności czołowej pala i nośności na pobocznicy, a także nośności pali przy ich małym rozstawie.
Automatyczne wyznaczanie parametrów gruntowych na podstawie parametru wiodącego w metodzie B.

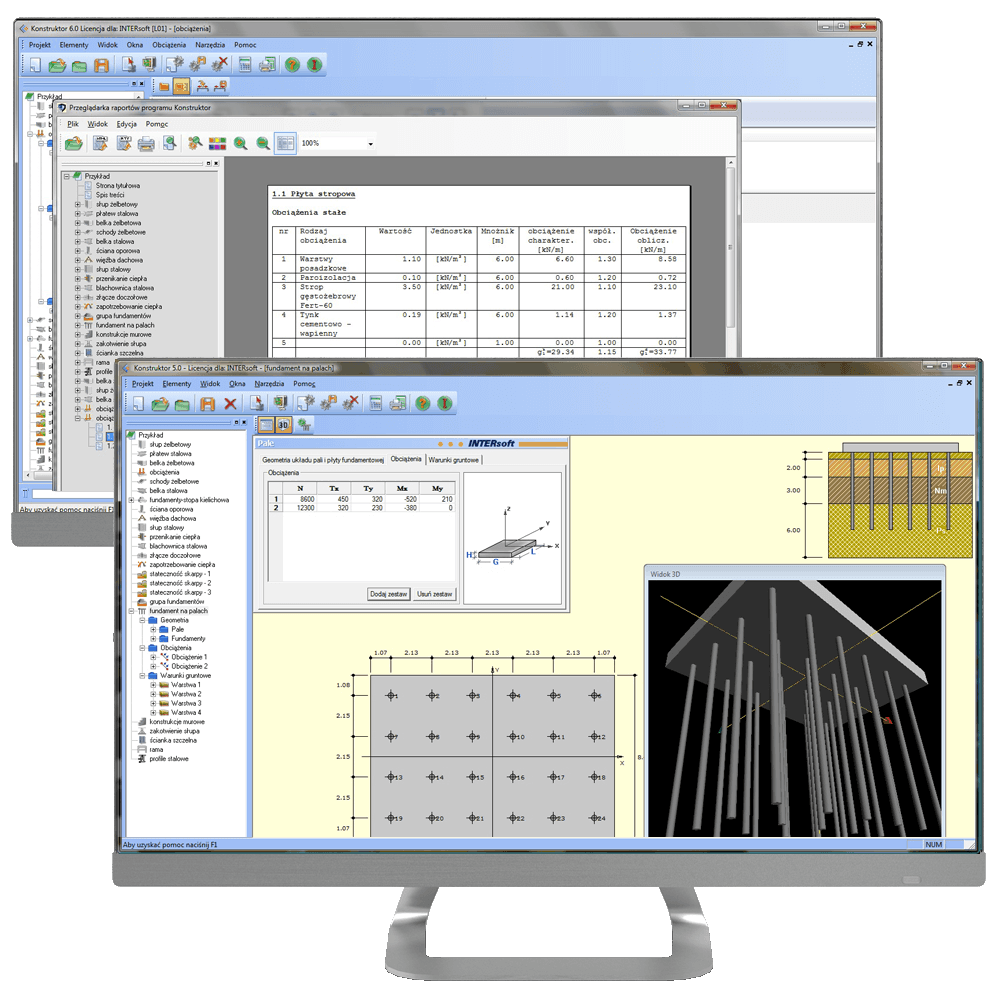

Czytelny raport nośności dla poszczególnych pali oraz zbiorcze zestawienie wyników.
Konstruktor jest modułowym systemem wspomagającym pracę projektanta konstrukcji.
Obecny na rynku od 2000 r. i systematycznie modyfikowany oraz poszerzany o coraz to nowe moduły system stał się najczęściej wykorzystywanym przez polskich konstruktorów budowlanych programem komputerowym.
Program jest częścią modułowego systemu Konstruktor, w którego skład wchodzą 34 moduły z zakresu projektowania konstrukcji stalowych, żelbetowych i drewnianych oraz fizyki budowli, wraz ze szkicami DXF.
Modułowość systemu pozwala na stopniowe i elastyczne rozbudowywanie oprogramowania zgodnie z potrzebami projektanta i bez ponoszenia niepotrzebnych kosztów.
Możliwa jest wymiana danych pomiędzy modułami.
Program posiada szerokie wsparcie techniczne i obszerny podręcznik użytkownika.
Konstruktor jest obecny na rynku od ponad 20 lat, stając się w tym okresie programem docenionym przez tysiące inżynierów budownictwa licznymi pozytywnymi opiniami oraz nagrodami.
