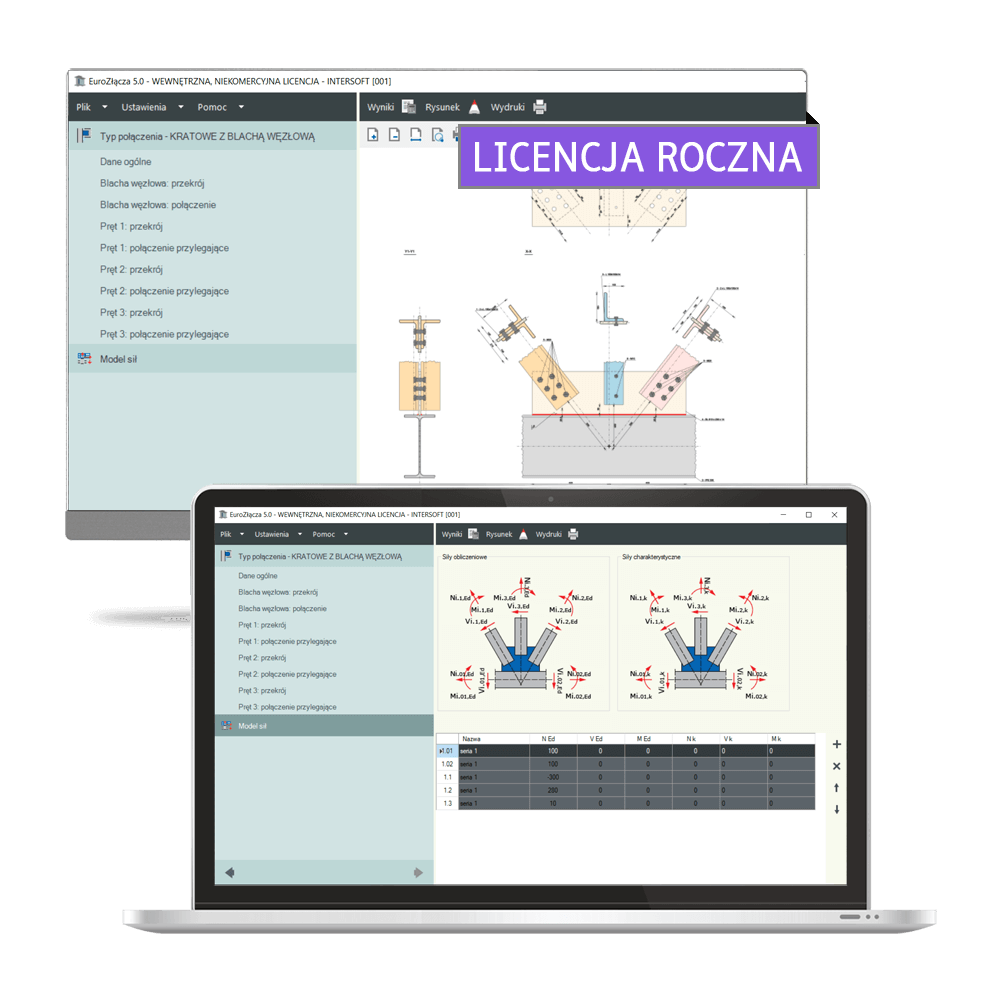

Czym jest program EuroZłącza KRATOWE Z BLACHĄ WĘZŁOWĄ + DXF 2.0 - licencja roczna?
Program służy do wymiarowania i automatycznego tworzenia rysunku wykonawczego DXF płaskich połączeń stalowych według Eurokodu zgodnie z normą PN-EN 1993-1-8:2006.

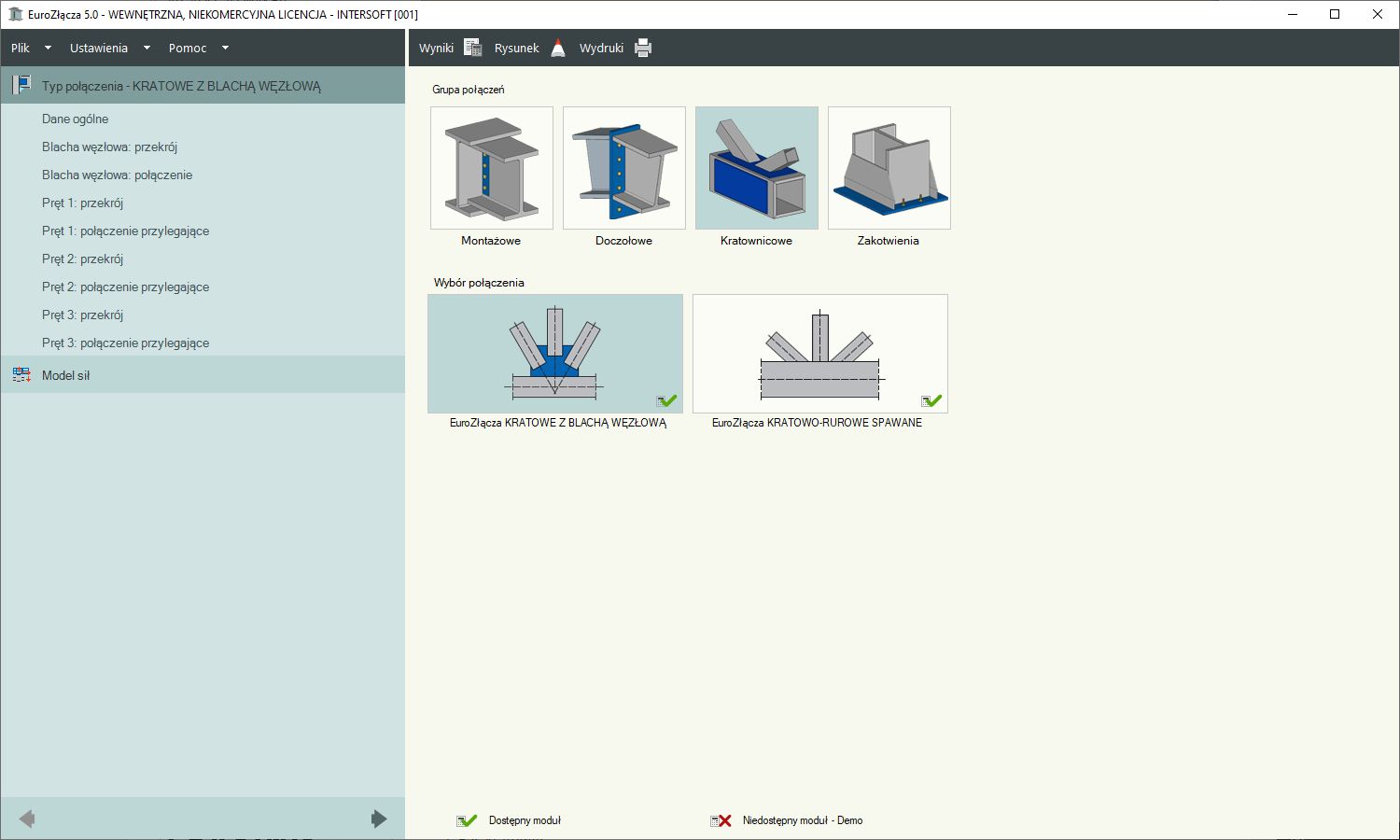

Wymiarowane są następujące typy połączeń stalowych: EuroZłącza KRATOWE Z BLACHĄ WĘZŁOWĄ typu TK, T, K, N i Y, spawane lub na śruby. Wymiarowanie odbywa się na zadany zestaw sił poprzecznych z uwzględnieniem momentu lub na nośność elementów łączonych, dla następujących profili: profile pasów – dwuteowniki, profile skratowania – kątowniki, ceowniki, rury prostokątne i kwadratowe.
Algorytm dotyczy wymiarowania konstrukcji węzła kratownicy z użyciem blachy węzłowej.

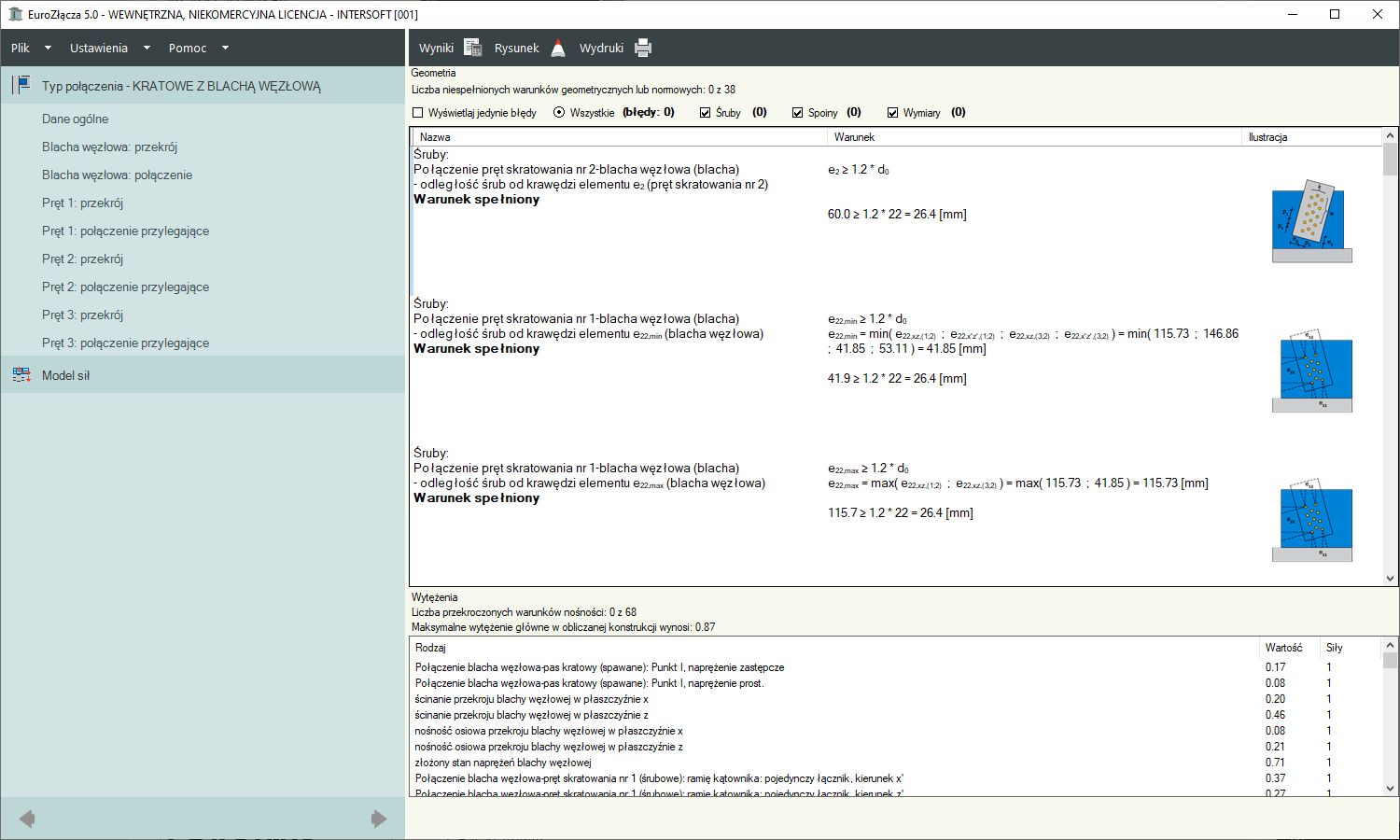

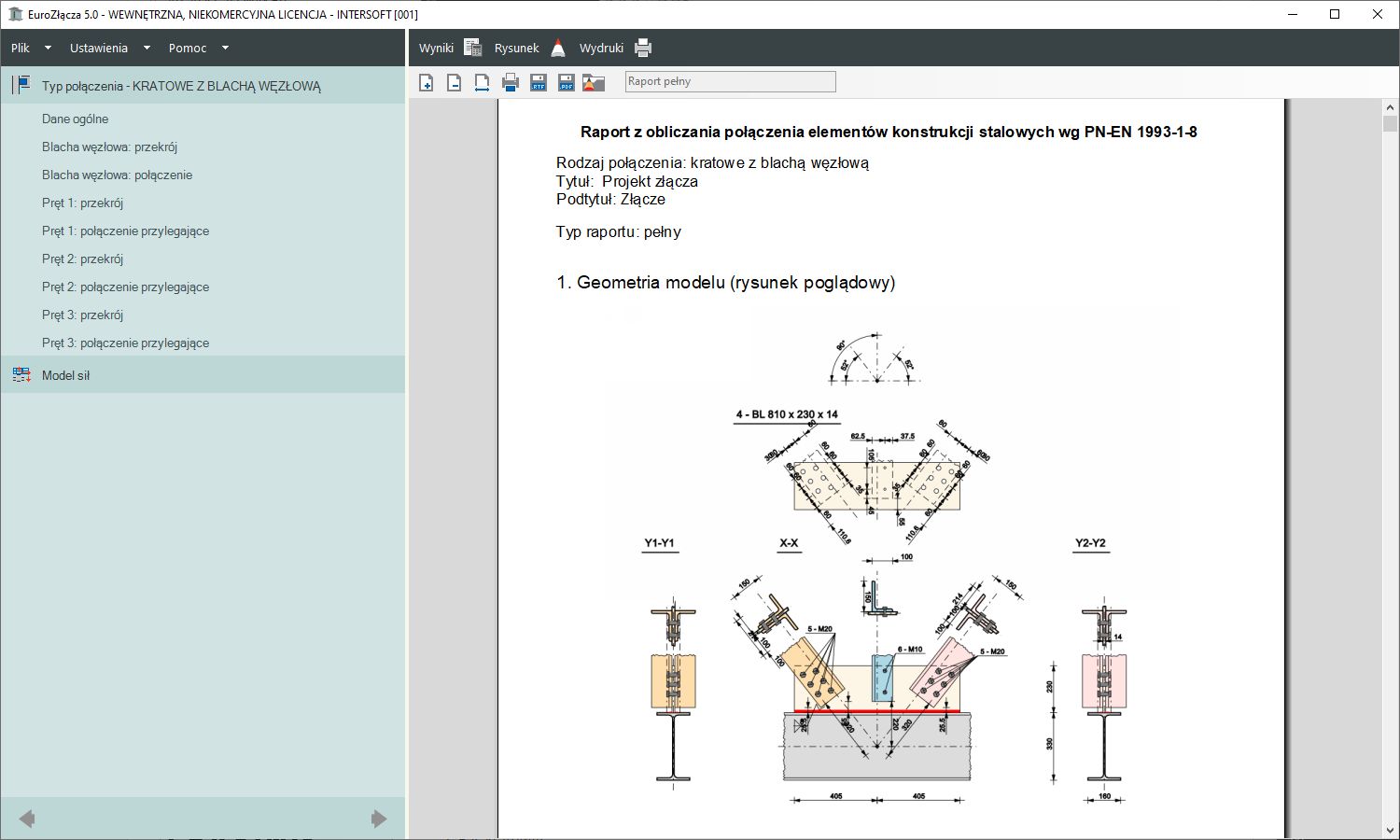

EuroZłącza działają samodzielnie lub jako program wymiarujący połączenia stalowe w systemie ArCADia-RAMA. W trybie współpracy z ArCADia-RAMA do programu EuroZłącza przekazywane są zestawy sił wewnętrznych, a skrócone wyniki wymiarowania prezentowane są w modelu programu statycznego. Zapamiętywany jest też model utworzonego połączenia w programie ArCADia-RAMA. Raporty z wymiarowania w formacie RTF mogą być tworzone w trzech różnych stopniach szczegółowości, z możliwością definiowania ich zakresu przez użytkownika. Program tworzy zaawansowany, dynamiczny szkic projektowanego modelu połączenia.
Możliwości programu EuroZłącza KRATOWE Z BLACHĄ WĘZŁOWĄ + DXF 2.0
Ogólne:
Na podstawie zdefiniowanego przez użytkownika modelu połączenia program umożliwia automatyczne wygenerowanie rysunku warsztatowego złącza w formacie DXF, łącznie z wykazem części złącznych.

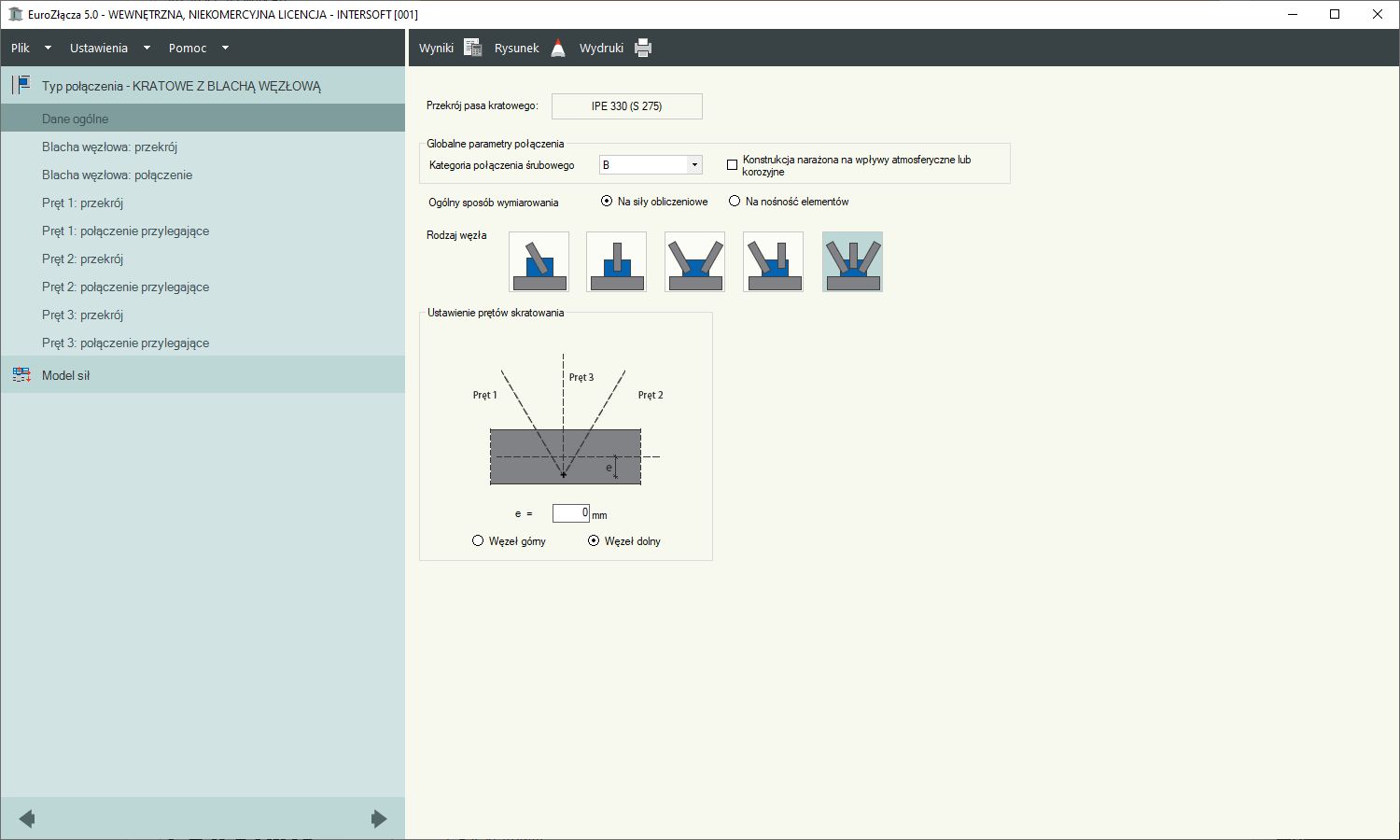

Obliczenia można przeprowadzić dla węzłów typu T i Y oraz K, N i KT.
Jeżeli w węźle zbiegają się więcej niż dwa pręty skratowania (węzły KT), ich osie powinny spotykać się w jednym punkcie.
Blacha węzłowa:
Ma kształt prostokątny.
Jest połączona wzdłużnie z pasem kratowym za pomocą spoiny teowej.
Pas kratowy:
Dopuszczalne przekroje dla pasów kratowych obejmują dwuteowniki.
Orientacja przekroju pasa z dwuteownika jest pionowa (blacha węzłowa połączona z pasem w płaszczyźnie wyznaczonej przez oś środnika dwuteownika).
Pręty skratowania:
Dopuszczalne przekroje dla słupków i krzyżulców obejmują: rury kwadratowe bądź prostokątne, kątowniki, ceowniki.
Dopuszczalna konfiguracja dla rur kwadratowych bądź prostokątnych obejmuje: styk z blachą poprzez ścianki łączone teowo wzdłuż symetrycznego rozcięcia przekroju pręta, połączenie z blachą spawane.
Dopuszczalna konfiguracja dla kątowników obejmuje: stosowanie prętów zdwojonych (symetria przekrojów), połączenie z blachą spawane lub śrubowe, styk z blachą wzdłuż ramienia kątownika.
Dopuszczalna konfiguracja dla ceowników obejmuje: stosowanie prętów zdwojonych (symetria przekrojów), styk z blachą wzdłuż środnika ceownika, połączenie z blachą spawane lub śrubowe.
Rysunki DXF

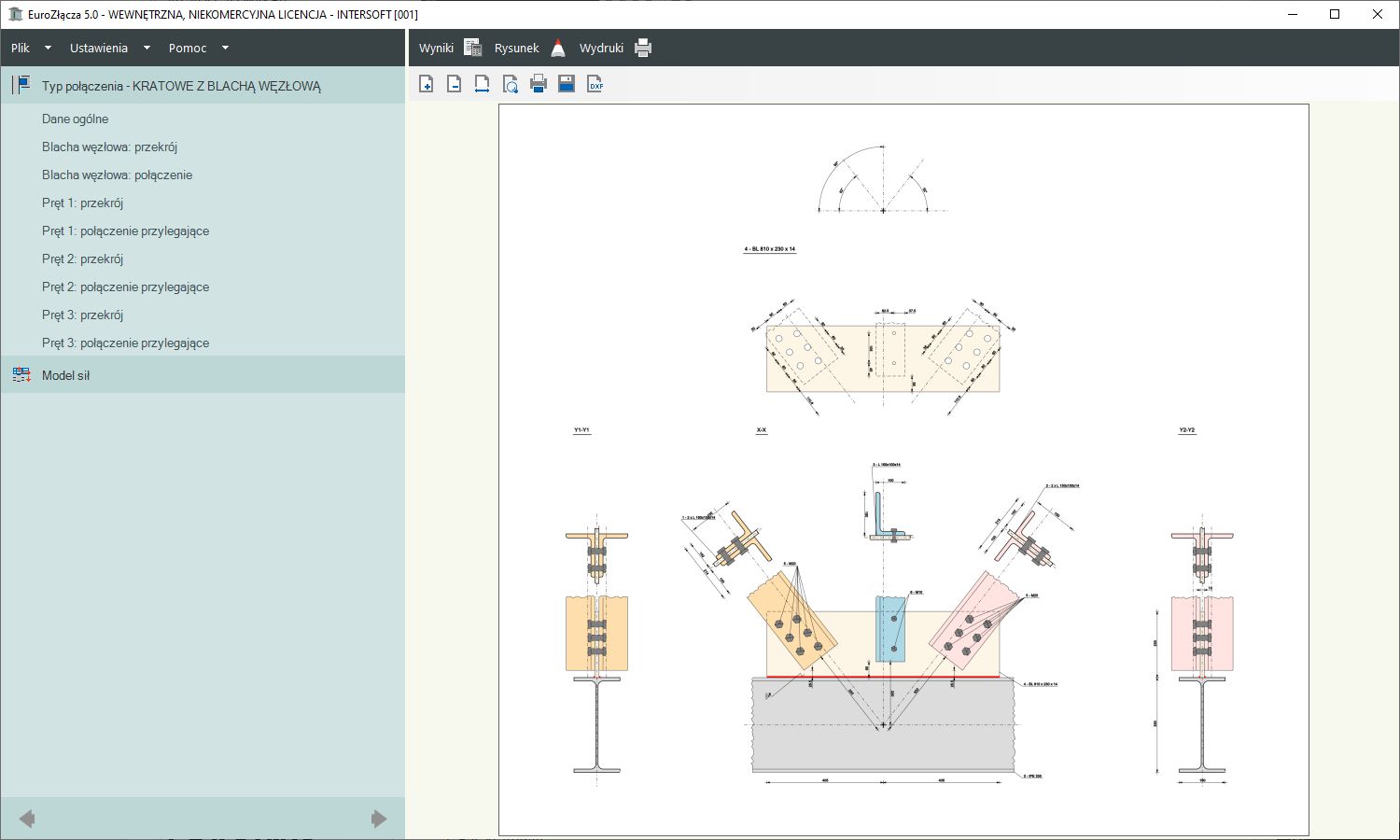

Bazowa (obliczeniowa) wersja każdego z modułów liczących programu EuroZłącza pozwala na generowanie rysunku w formacie DXF. Jest to rysunek wykonawczy połączenia stalowego o większym stopniu dokładności niż domyślny szkic projektowy. Rysunek może być wygenerowany ze wskazaniem wersji standardu pliku DXF – od AutoCAD 2000 do AutoCAD 2013, binarnie lub ASCII. Otrzymany plik jest edytowalny w każdym edytorze obsługującym któryś z tych formatów, np. ArCADia, ArCADia LT, ArCADia PLUS, INTERsoft-INTELLICAD, jak i w dostępnych na rynku programach CAD innych firm. Rysunek taki zawiera niezbędne widoki, rzuty, przekroje, a także detale rysunkowe (opisy, wymiary, odnośniki itp.).
Licencja na nakładkę DXF umożliwia także wygenerowanie specjalnego rodzaju raportu RTF, który zawiera analogiczny tabelaryczny wykaz stali dla elementów dodatkowych styku. Rysunek DXF można też wywołać bezpośrednio z poziomu zdefiniowanego złącza w programie ArCADia-RAMA, bez konieczności ręcznego uruchamiania programu EuroZłącza.
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
4 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna kompatybilna 2 GB RAM,
system: Windows 10 64-bit lub Windows 11 64-bit
Warunki aktualizacji
licencja roczna nie obejmuje przejścia na kolejną wersję oprogramowania, natomiast zawiera bezpłatny dostęp do wszystkich poprawek/aktualizacji, wydawanych dla tej wersji programu.
Do działania programu EuroZłącza KRATOWE Z BLACHĄ WĘZŁOWĄ + DXF 2.0 - licencja roczna wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
