strona główna >> sklep >> pełna oferta >> woodcon-konstrukcje-drewniane >> pakiet woodcon 10 dach + ściana

Pakiet WoodCon 10 Dach + Ściana

Pdf do programu Pakiet WoodCon 10 Dach + Ściana | INTERsoft program CAD

Cena:

netto: 3060,00 zł

brutto: 3763,80 zł

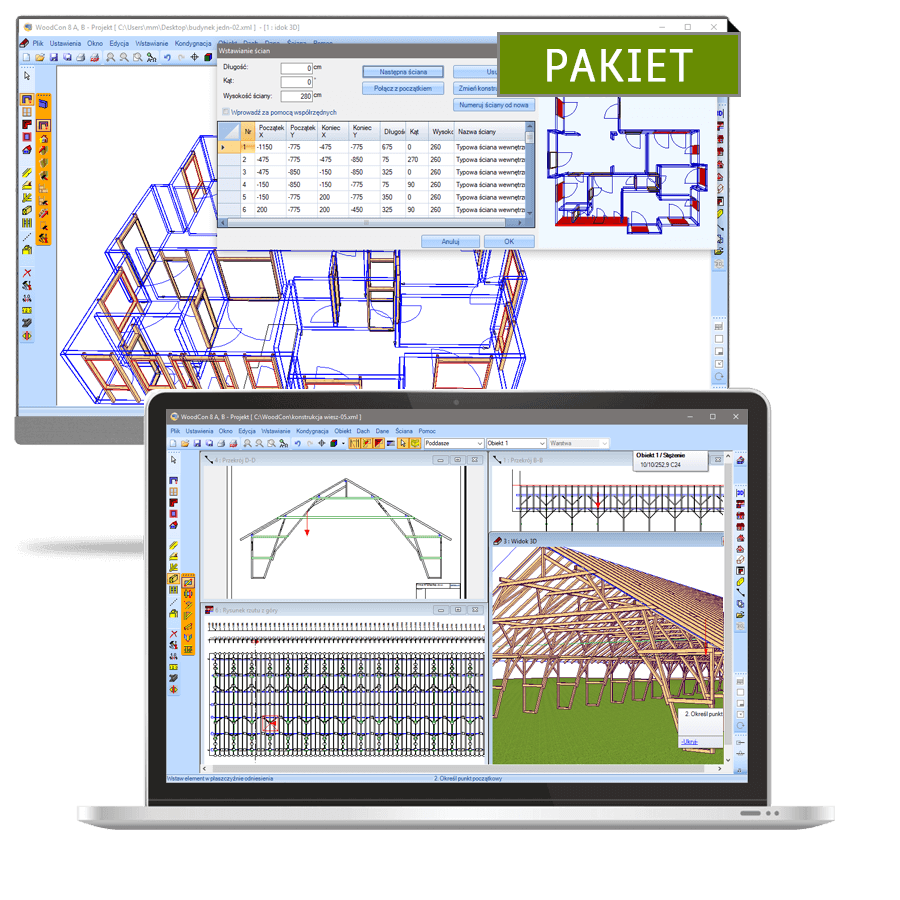

Czym jest program Pakiet WoodCon 10 Dach + Ściana ?

Program WoodCon to jeden z najbardziej rozwiniętych i zaawansowanych trójwymiarowych programów CAD do projektowania konstrukcji drewnianych, dedykowany architektom, inżynierom i przedsiębiorcom budowlanym. Program umożliwia modelowanie nawet najbardziej złożonych konstrukcji. WoodCon Ściana + Dach umożliwia definiowanie ścian z podstawowych 10 elementów: słupów, płyt, listew, izolacji, szalunku, belek, poszyć itp. Wszystkie wprowadzone elementy można dowolnie modyfikować zarówno ich przekrój, materiał, sposób łączenia jak i położenie. W szybki i intuicyjny sposób dzięki automatyzacji programu można stworzyć projekt o dowolnie złożonych wiązarach dachowych. Do automatycznie wygenerowanego projektu więźby dachowej można wprowadzić zmiany, zmodyfikować wymiany elementów, przesuwać czy usuwać krokwie, modyfikować wprowadzone otwory i facjatki. Do wszystkich tych opcji program posiada funkcje asystenta, który pomaga w pracy nad własną lub modyfikowaną konstrukcją. Stworzona więźba może zostać zwymiarowana automatycznie lub ręcznie, a rysunki konstrukcyjne można wykonywać dla jednego elementu lub całej więźby.
Kupując program WoodCon oprócz samodzielnej aplikacji otrzymujemy dodatkowo rozszerzenie dla programu ArCon - Wizualna Architektura. Użytkownikom programu ArCon-Wizualna Architektura program WoodCon skutecznie ułatwi pracę pozwalając na uszczegółowienie projektów konstrukcji drewnianych - dachy i ściany projektów w szybki sposób zostaną przekształcone w profesjonalną dokumentację techniczną.

Pakiet WoodCon 10 Dach + Ściana | INTERsoft program CAD

MOŻLIWOŚCI PROGRAMU:

Wprowadzanie podstawowego rzutu projektu w widoku 2D lub praca w trójwymiarowej przestrzeni w widoku perspektywy.
Wprowadzanie podstawowego rzutu projektu w widoku 2D lub praca w trójwymiarowej przestrzeni w widoku perspektywy.
Automatyczne tworzenie elewacji (czterech widoki projektu).
Możliwość stworzenia widoku aksonometrycznego projektowanej konstrukcji.
Możliwość wstawiania powierzchni terenu.
Wymiarowanie automatyczne lub ręczne rzutów i przekrojów.
Rozszerzone właściwości wymiarowania i skali podziałki dostępne przed wprowadzeniem i przy modyfikacjach.
Możliwość tworzenia przekrojów poprzez zadanie linii cięcia.
Nowa opcja tworzenia dowolnego przekroju w widoku 3D poprzez płaszczyznę.
Opcje wstawiania elementów drewnianych.
Rozszerzony asystent okien z nowymi kształtami i opcjami.
Edycja elementów konstrukcji: kopiowanie, obracanie, dostosowywanie, odcinanie, dzielenie itp.
Możliwość wyłączania i włączania punktów przyciągania.
Automatyczne tworzenie odbić lustrzanych poszczególnych elementów, grup lub wierceń.
Możliwość pokazania elementów drewnianych jako okrągłe.
Zintegrowany edytor Tabelek rysunkowych.
Numeracja maszynowa elementów.
Menedżer materiałów ułatwiający dodawanie nowych materiałów i odpowiadających im tekstur.
Automatyczne sprawdzanie struktury danych.
Numeracja kształtowników stalowych.
Import w formatach: mba, dxf i dwg.
Eksport projektów 2D w formatach: mba, emf, dxf i dwg.
Eksport pliku 3D w formatach: dxf i dwg, IFC, collada
Tworzenie rysunku wybranego elementu konstrukcyjnego.
Wbudowany asystent konstrukcji dolnych i wiązarowych.
Import danych z programu ArCon i powrót z informacjami zmodyfikowanymi.
Indywidualne ustawienia interfejsu użytkownika oraz danych wyjściowych wyświetlanych elementów.
Widok modelu 3D przez przeglądarkę internetową (SketchFab).
Nawigacja modelu 3D za pomocą myszy przestrzennej 3D.

Konstruowanie dachu:

Asystent wprowadzania dachów z ośmiu podstawowych kształtów. W 6 krokach definiuje dach wraz z wstawioną do niego konstrukcją.
Rozszerzone dialogi profili (profilowanie krokwi i płatwi, wstępne ustawienia materiału rozszerzone o podgląd 3D).
Automatyczne tworzenie dachu wraz z więźbą na rzucie dowolnego wielokąta.
Tworzenie dowolnych dachów przez pokazanie linii okapu lub rysowanie poszczególnych połaci.
Tworzenie profilu dachowego za pomocą wyboru krawędzi i powierzchni
Wyciąganie okapu przez pokazanie jego szerokości i wysunięcia.
Modyfikacje dachów przez rozciąganie krawędzi.
Asystent wprowadzania facjatek.
Nowa możliwość wprowadzenie facjatki dwoma punktami.
Osadzenie deski szczytowej za pomocą krawędzi i punktu
Automatyczna modyfikacja więźby przy wprowadzaniu okien połaciowych i kominów.
Możliwość mierzenia pola i obwodu wielokąta.
Możliwość automatycznego numerowania maszynowego elementów.
Zintegrowany Menadżer pokryć dachowych z wbudowaną biblioteką producentów i możliwością powiększania katalogów nowymi elementami.
Menadżer konstrukcji dachowej pozwalający na definicję warstw dachu w projekcie oraz prezentację wielowarstwowej konstrukcji dachu.
Automatyka krokwi przy wprowadzaniu i edycji konstrukcji.
Ściany murowane automatycznie dopasowywane do dachu.
Tworzenie gzymsu

Konstruowanie ścian:

Definiowanie dowolnej konstrukcji ściany szkieletowej posiadającej do 10 warstw.
Możliwość dzielenia ścian szkieletowych w pionie i w poziomie.
Możliwość wstawiania przebić w stropach i ścianach murowanych.
Możliwość wstawiania wzoru wypełnienia dla ścian murowanych.
Ściany murowane automatycznie dopasowywane do dachu.
Definicja warstw za pomocą edytowanej powierzchni.
Automatyczne wstawianie okien i drzwi.
Nowy rodzaj łączenia ścian: styk wzdłużny.
Możliwość zapisu różnych własnych ustawień użytkownika parametrów okien i drzwi.
Nowy łatwiejszy sposób tworzenia konstrukcji (oczepy) pod skrzynki i rolety.
Wprowadzanie okien i drzwi z automatyczną modyfikacją konstrukcji ściany.
Przesuwanie narożników wielokątowych warstw ściany.
Możliwość wprowadzania słupów łączeniowych i narożnych.
Rozmieszczenie i zestawienie deskowania widocznego włącznie z długością deski surowej.
