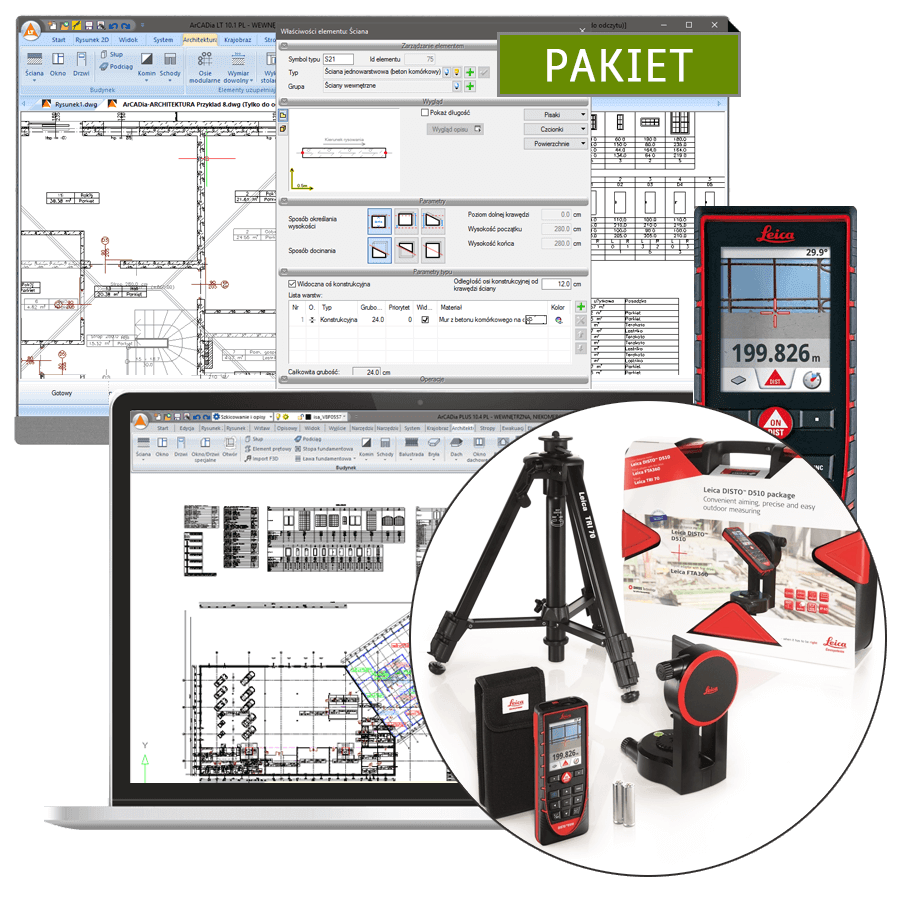

Pakiet składa się z dalmierza Leica DISTO™ D510 oraz programu ArCADia BIM LT 14 z modułem ArCADia-INWENTARYZATOR. Jest to pakiet oprogramowania CAD skierowany przede wszystkim do inwentaryzatorów. Firma ArCADiasoft stworzyła innowacyjny produkt, jedyny polski system BIM który pozawala projektantowi w trakcie wykonywania tradycyjnego rysunku DWG tworzyć cyfrowy model budynku. Połączenie dalmierza wyposażonego w komunikację Bluetooth z naszym oprogramowaniem CAD/BIM pozwala na automatyczne wykonywanie rysunku na podstawie wymiarów, które rejestruje dalmierz. W efekcie użytkownik szybko otrzymuje rysunek techniczny oraz model budynku w 3D. Kupując dalmierz w pakiecie, klient ma możliwość rozbudowy systemu oprogramowania o dalsze moduły branżowe z którymi dalmierz również współpracuje.
ArCADia BIM LT 14 to funkcjonalny, łatwy w obsłudze i intuicyjny program CAD, umożliwiający tworzenie dokumentacji 2D i zapis plików w formacie DWG do wersji DWG 2018 włącznie. Aplikacja ta jest podstawowym narzędziem graficznym dla szeroko rozumianej branży budowlanej.
ArCADia-INWENTARYZATOR wspomaga tworzenie dokumentacji technicznej rzutów i przekrojów inwentaryzowanych budynków bezpośrednio podczas obmiaru. Program umożliwia bezprzewodowe pobieranie danych z elektronicznych urządzeń pomiarowych poprzez urządzenie Bluetooth® i wstawianie ich bezpośrednio do systemu ArCADia.
Dalmierz Leica DISTO™ D510 należy do grupy najnowocześniejszych i najbardziej zaawansowanych ręcznych dalmierzy laserowych na rynku narzędzi pomiarowych. Z oferty producenta D510 jest pierwszym dalmierzem wyposażonym w kamerę cyfrową z 4-krotnym powiększeniem co zdecydowanie zwiększa możliwości jego zastosowań. Pomiary na duże odległości nawet w słoneczne dni nie stanowią już problemu. Na ekranie przedstawiony jest punkt do którego aktualnie celujemy, co jest bardzo wygodne i umożliwia dokładne wycelowanie punktu końcowego. Wśród możliwości dalmierza znajdziemy również m.in. czujnik pochylenia o zakresie 360° co pozwala wykonywać praktycznie każdy rodzaj pomiaru pośredniego oraz funkcje do pomiaru nachylenia powierzchni dachów, wykonywania niwelacji czy wyznaczania długości i wysokości niedostępnych odcinków. Bardzo duży zasięg pomiaru - 200 m - w połączeniu z kamerą cyfrową i najwyższą wśród dalmierzy laserowych normą IP65 pyło- i wodoszczelności sprawia, że dalmierz Leica DISTo™ D510 jest świetnym narzędziem do pomiarów zewnętrznych. Solidne zabezpieczenie wnętrza dalmierza za pomocą szczelnej i trwałej obudowy sprawia, że instrumentowi nie straszne upadki z dużej wysokości na twardy beton, w błoto czy mycie pod bieżącą wodą. Zastosowanie innowacyjnego menu okienkowego jeszcze bardziej ułatwia pracę z urządzeniem. Dalmierz Leica DISTO™ D510 pozwalana na łatwy i wygodny pomiar odległości a dzięki technologii Bluetooth® i oprogramowaniu ArCADia, pozwala przenosić pomiary bezpośrednio na rysunek CAD.
Kolorowy wyświetlacz
Celownik z 4x zoomem i kamerą
Precyzyjny czujnik nachylenia 360°
Inteligentny tryb horyzontalny
Zasięg do 200m
Funkcja Bluetooth Smart
Darmowa aplikacja – Leica DISTO™ sketch
Bateria Li-Ion
Akcesoria
adapter FTA360
statyw TRI70
wytrzymała walizka
Możliwości programu ArCADia BIM LT
ArCADia BIM LT jest modułem głównym systemu ArCADia. Moduł ten składa się z podstawowych narzędzi systemu, funkcji tworzących model architektoniczny i konstrukcyjny, funkcji rysujących instalacje wewnętrzne oraz uproszczonego silnika rysującego CAD.
Współpraca ArCADia BIM LT 14 z bezpłatną aplikacją mobilną ArCADia-DRAFTER.
W pracy inwentaryzatora bardzo istotna jest mobilność. Dzięki nowej bezpłatnej aplikacji ArCADia-DRAFTER możliwe jest łatwe przenoszenie danych z dalmierza do smartfona w miejscu pomiaru a następnie w biurze i eksport do programu komputerowego. ArCADia BIM 14 we wszystkich wersjach otrzymała funkcjonalność importu obmiarowanego rzutu z mobilnej aplikacji ArCADia-DRAFTER. Pozwala ona na narysowanie obrysu pomieszczenia lub kondygnacji wskazując kolejne narożniki ścian lub przy pomocy danych przejętych z dalmierza poprzez Bluetooth®. Stworzone projekty przechowywane są w aplikacji na smartfonie lub można je wyeksportować do programu ArCADia 14.
Możliwości programu ArCADia-DRAFTER.
Definiowanie podstawowych elementów (ścian, okien i drzwi) z możliwością zapisania ich do biblioteki.
Wprowadzanie rzutu przez rysowanie kolejnych elementów wskazując lub podając długości.
Możliwość połączenia z dalmierzami poprzez technologię Bluetooth®.
Najważniejsze cechy dalmierza laserowego Leica DISTO D510
Leica DISTO™ Pointfinder z 4-krotnym powiększeniem Łatwe i dokładne celowanie na zewnątrz
Celownik pozwala precyzyjnie wybrać cel – nawet jeśli plamka lasera nie jest już widoczna gołym okiem. Pomiary na zewnątrz można realizować bez względu na warunki oświetlenia.
Leica DISTO™ D510: Czujnik nachylenia 360°
Szybki i łatwy pomiar nachylenia każdego elementu dzięki zakresowi 360°.
Szybka kontrola poprawności ustawienia konstrukcji budowlanych, np. sprawdzanie prawidłowego spoziomowania czy kąta nachylenia poszczególnych elementów więźby dachowej
Czujnik pokazuje nachylenie podczas pomiaru czy dalmierz trzymany jest poziomo, a nawet koryguje odległości skośne i redukuje je do poziomu, podnosząc w ten sposób dokładność. Funkcja ta eliminuje błędy wynikające z nieprawidłowego ustawienia dalmierza w trakcie pomiaru.
Połączenie czujnika nachylenia i cyfrowego celownika
Pomiar wysokości budynków i drzew. Dzięki zastosowaniu czujnika nachylenia 360° i cyfrowego celownika, można wyznaczyć wysokość obiektów, które nie odbijają sygnałów laserowych. Wysokość jest obliczana na podstawie zmierzonego kąta pionowego – nie jest potrzebny pomiar odległości!
Wyniki obliczeń z wykorzystaniem czujnika pochylenia są dokładniejsze niż z twierdzenia Pitagorasa.
Leica DISTO™ D510 Bluetooth Smart Dokumentacja w terenie (Szkice z darmową aplikacją)
Wyniki pomiarów są od razu umieszczone na cyfrowym szkicu bez konieczności ich przepisywania i tworzenia papierowego szkicu sytuacyjnego świadczy to o profesjonalizmie Pozwala wykonać szybki pomiary, natychmiast wysłać je mailem do biura, by tam od razu poddać je dalszej obróbce.

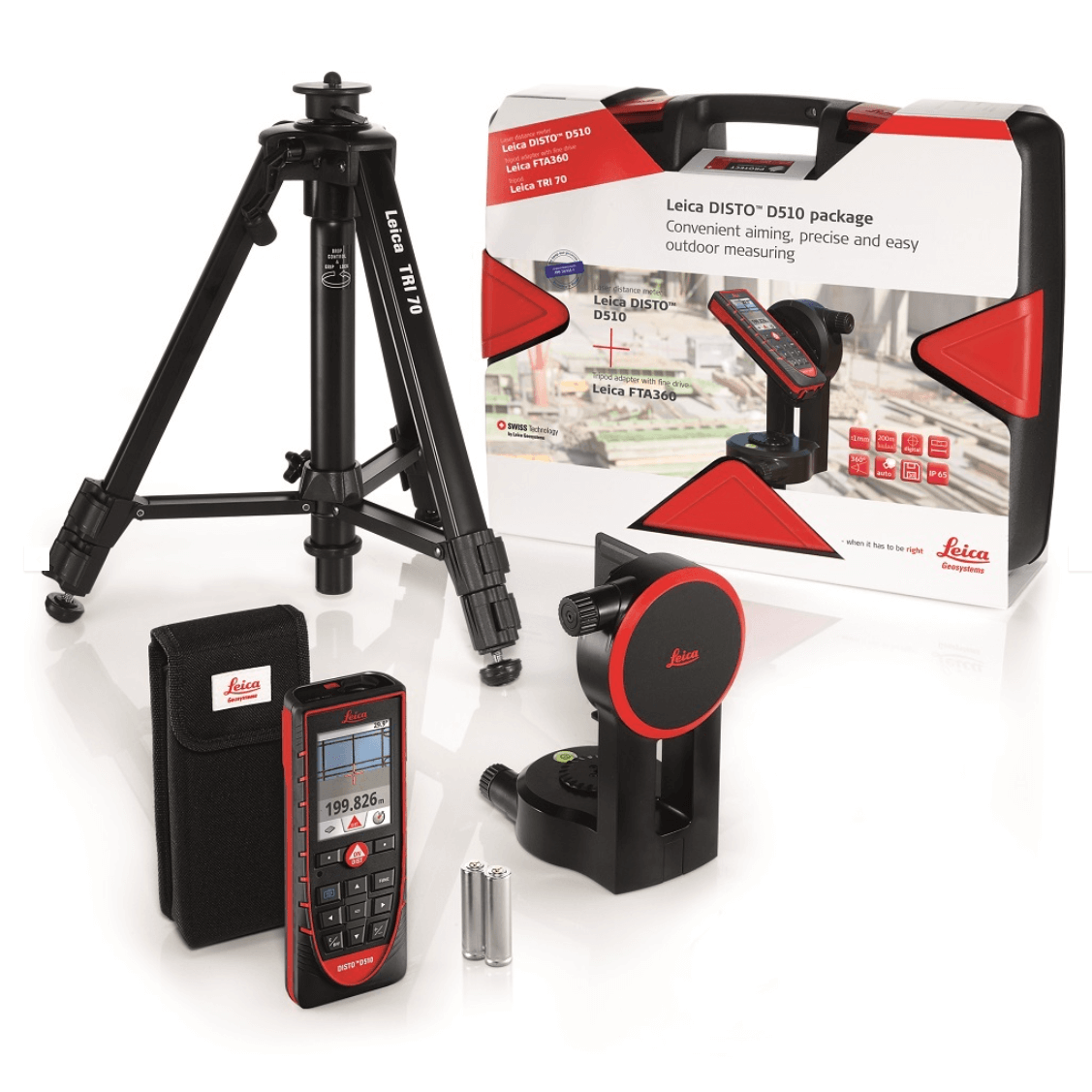

Zestaw akcesorów: adapter FTA360, statyw TRI 70, walizka.

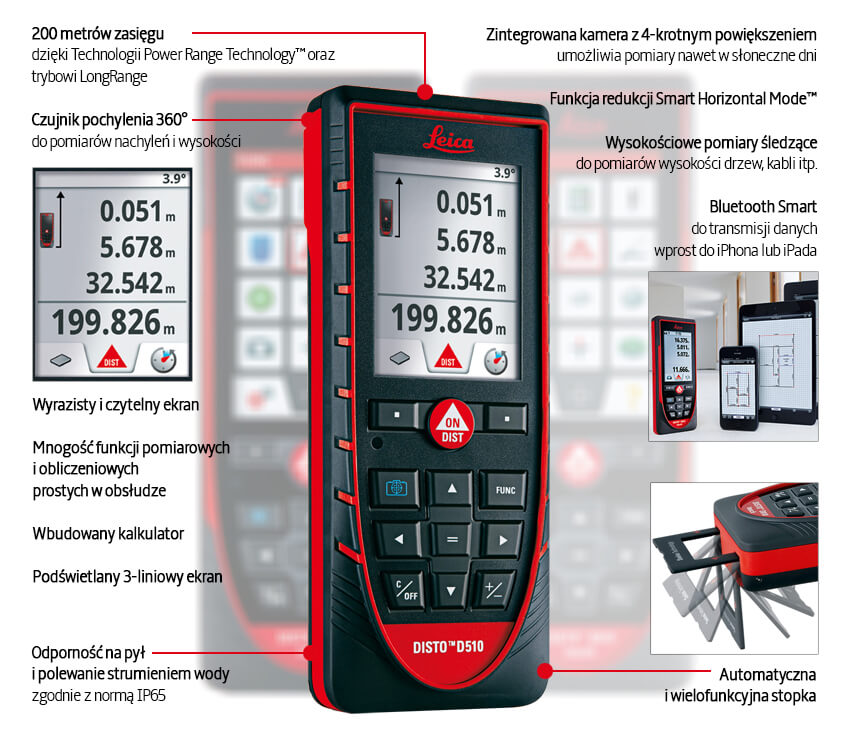

Zintegrowana kamera z 4-krotnym powiększeniem umożliwia pomiary nawet w słoneczne dni
Odporność na pył i polewanie strumieniem wody, zgodnie z normą IP65
200 metrów zasięgu dzięki Technologii Power Range Technology™ oraz trybowi LongRange
Czujnik pochylenia 360° do pomiarów nachyleń i wysokości
Funkcja redukcji Smart Horizontal Mode™
Wysokościowe pomiary śledzące do pomiarów wysokości drzew, kabli itp.
Bluetooth Smart do transmisji danych wprost do iPhona lub iPada
Wyrazisty i czytelny ekran
Mnogość funkcji pomiarowych i obliczeniowych prostych w obsłudze
Wbudowany kalkulator
Podświetlany 3-liniowy ekran
Automatyczna i wielofunkcyjna stopka
Pakiet pozwala projektantowi na pracę według założeń technologii BIM.
Oprogramowanie udostępnia możliwość współpracy z innymi projektantami – wymiana plików DWG, scalanie i porównywanie elementów projektu.
Współpraca z aplikacją mobilną ArCADia-DRAFTER dla platformy Android.
ArCADia BIM zapewnia zgodność z formatem DWG 2018.
Wymagania systemowe programu:
procesor klasy Intel Core i3 (zalecany klasy Intel Core i7)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej)
8 GB wolnego miejsca na dysku (zalecany dysk SSD)
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM,
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM
system: Windows 10 PL, Windows 8.1 PL lub Windows 7 PL (zalecany Windows 10 PL 64-bit)
Do komunikacji z dalmierzem laserowym wymagany jest w komputerze interfejs Bluetooth zgodny z wersją używanego dalmierza.
UWAGA: Zakup tego produktu nie upoważnia do dodatkowego rabatu dla stałych klientów.
