Program w wersji ArCADia-TERMOCAD PCHE 11 umożliwia wykonywanie projektowanej charakterystyki energetycznej, wykonując obliczenia bazujące na rozporządzeniu MIiR z dnia 27 lutego 2015 r.
W tej wersji programu możliwe jest również obliczenie zużycia paliw i emisji zanieczyszczeń do atmosfery przez systemy instalacyjne budynków. W przypadku obliczeń dla projektowanej charakterystyki energetycznej istnieje możliwość porównania zaprojektowanych w budynku systemów z systemami alternatywnymi (np. z systemami na paliwa odnawialne).
Dodatkowo program umożliwia sprawdzenie ilości zużycia paliw w budynku dla zaprojektowanych systemów oraz analizę zużycia dla alternatywnych źródeł energii. Podstawą obliczeń emisji zanieczyszczeń są Materiały informacyjno-instruktażowe MOŚZNiL 1/96 „Wskaźniki emisji substancji zanieczyszczających wprowadzanych do powietrza z procesów energetycznego spalania paliw”, Dz. U. 04.281.2784.
Na podstawie wprowadzonych danych program wylicza zużycie paliw poszczególnych systemów zastosowanych w budynku, a następnie koszty eksploatacyjne systemów ogrzewania, przygotowania ciepłej wody, chłodzenia i oświetlenia wbudowanego, z uwzględnieniem urządzeń pomocniczych.
Wykonane obliczenia zużycia paliw i emisji zanieczyszczeń do atmosfery znajdują też zastosowanie w audycie wykorzystującym dotacje unijne lub NFOŚiGW (wymagany moduł ArCADia-TERMOCAD Audyt) oraz dla świadectwa charakterystyki energetycznej (wymagany moduł ArCADia-TERMOCAD ŚCHE). Dodatkowo program umożliwia przeprowadzenie analizy ekonomicznej wybranych systemów w budynku z systemami alternatywnymi. Określa nakłady inwestycyjne, roczne oszczędności kosztów oraz czas zwrotu inwestycji. Program może być również wykorzystywany do wykonywania certyfikowanych obliczeń BREEAM.
Wychodząc naprzeciw aktualnym wymaganiom wynikających z rozporządzenia MR z dnia 11 września 2020 r. w sprawie szczegółowego zakresu i formy projektu budowlanego oraz rozporządzenia MR z dnia 16 września 2020 r. zmieniającego rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, program umożliwia wykonanie analiz technicznych i ekonomicznych możliwości wykorzystania urządzeń, które automatycznie regulują temperaturę oddzielnie w poszczególnych pomieszczeniach lub w wyznaczonej strefie ogrzewanej.
Po zakupieniu dodatkowych modułów program uzyskuje funkcjonalność, która pozwala dobrać ogrzewanie podłogowe, grzejnikowe, powietrzne i inne dla każdego pomieszczenia w module Dobór grzejników oraz wykonać obliczenia zysków ciepła do doboru urządzeń chłodzących w module Klimatyzacja – zapotrzebowanie na moc chłodniczą.
Program ArCADia-TERMOCAD pozwala na uwzględnienie w obliczeniach warunków technicznych wybranych spośród ogłoszonych na lata 2008, 2014, 2017, 2019 i 2021. Użytkownicy mają możliwość wyboru wartości referencyjnych, w zakresie wartości wskaźnika EP dla budynków oraz wartości współczynników przenikania ciepła dla przegród, pomiędzy tymi starszymi, z lat 2008 i 2014, a nowszymi, przewidzianymi na lata 2017, 2019 i 2021.
Nowości i zmiany w ArCADia-TERMOCAD PCHE 11
Import pliku gbXML.
Rozszerzenie możliwości kopiowania właściwości kondygnacji i pomieszczeń.
Kreator tworzenia struktury budynku, na który składa się: kreator przegród, kreator kondygnacji oraz pomieszczeń, kreator stref cieplnych i chłodu.
Dowolność wyboru systemu instalacyjnego w budynku.
Aktualizacja bazy wskaźników emisji zanieczyszczeń.
Aktualizacja bazy wartości opałowych.
Aktualizacja bazy podziału terytorialnego TERYT.
Podział pyłu na frakcje PM 2,5 i PM10.
Program ma lepiej dostosowany interfejs do skalowania się na monitorach o większej rozdzielczości, zmodyfikowano obrazy i grafiki oraz ujednolicono kroje czcionek, dzięki czemu interfejs programu stał się bardziej czytelny i przejrzysty.
Dostosowanie i optymalizacja interfejsu, ujednolicenie czcionek, poprawa skalowania.
Pracując nad rozwojem programu staramy się cały czas uwzględniać sugestie naszych klientów. W tym celu do każdej wersji wydajemy również bezpłatne aktualizacje w niedawno wydanych aktualizacjach do wersji 10 wprowadziliśmy szereg takich zmian. Rozszerzono min. bibliotekę materiałów, zaktualizowano bazy wskaźników emisji zanieczyszczeń, dodano opcję wyłączenia raportu o błędach, dodano sortowanie przegród. Wprowadziliśmy również wsparcie przez Asystenta Sztucznej Inteligencji, do którego ma dostęp użytkownik każdej programu i może bezpłatnie zadać mu 10 pytań dotyczących pracy z programem. W dowolnym momencie można przedłużyć to wsparcie dokupując pakiet dodatkowych pytań.
Program ma lepiej dostosowany interfejs do skalowania się na monitorach o większej rozdzielczości, zmodyfikowano obrazy i grafiki oraz ujednolicono kroje czcionek, dzięki czemu interfejs programu stał się bardziej czytelny i przejrzysty. Dzięki prostej i intuicyjnej obsłudze, bogatej bazie podpowiedzi oraz możliwości pobierania geometrii budynku wraz z niezbędnymi danymi z parametrycznego projektu architektonicznego użytkownik w łatwy i szybki sposób opracowuje konieczne dokumenty zgodnie z wymogami prawnymi. Modelowanie bryły budynku umożliwia zaimplementowany do programu w pełni funkcjonalny edytor graficzny TERMOCADIA, który umożliwia import rysunków w formacie DWG oraz import i eksport projektów systemu ArCADia BIM. Do programu wprowadzono bezpośrednią współpracę z modułem ArCADia-INWENTARYZATOR bez konieczności kupna modułu podstawowego ArCADia BIM. Dzięki temu rozwiązaniu oprogramowanie do obliczeń energetycznych budynków jest jeszcze lepiej zintegrowane z naszym systemem projektowania ArCADia BIM, którego celem jest jak najlepsze wspieranie projektantów w pracy zgodnie z założeniami BIM (Building Information Modeling).
Zaś dzięki importowi plików gbXML TERMOCAD zyskał możliwość wymiany danych z programami innych producentów. Po utworzeniu analitycznego modelu energetycznego w innych programach, np. Revit, można wyeksportować model do pliku gbXML, a następnie zaimportować go w ArCADia-TERMOCAD. Schemat gbXML (Green Building XML) został utworzony, aby pomóc projektantom budynków uzyskać informacje o charakterystyce zużycia energii w projektowanych budynkach. Na podstawie wczytanego modelu możliwe jest wykonanie obliczeń cieplnych, które posłużą do wykonania oceny charakterystyki energetycznej budynku.

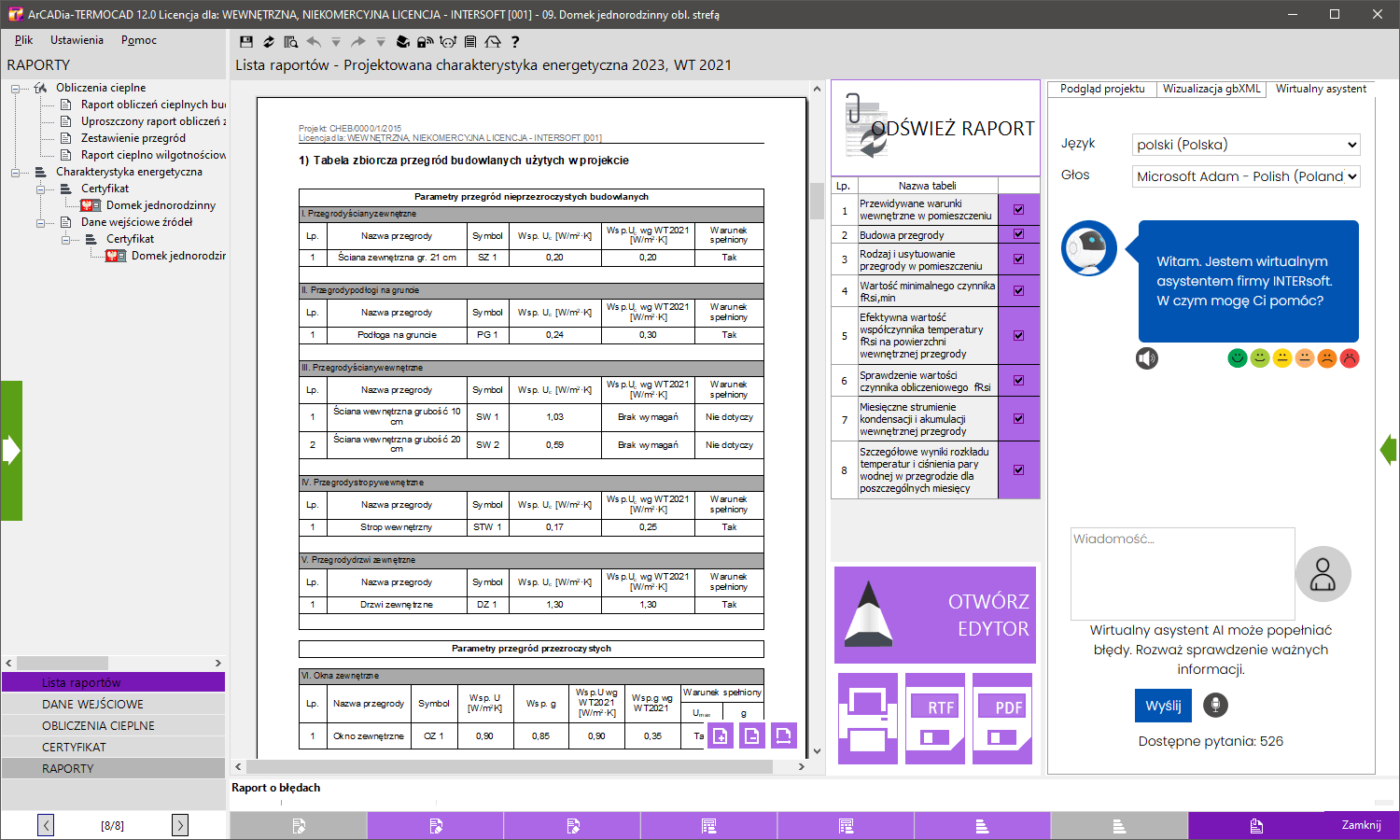

Wsparcie ze strony wirtualnego Asystenta Sztucznej Inteligencji
Chcielibyśmy zachęcić Państwa do sprawdzenia możliwości i szerszego korzystania z tej nowej technologii, dlatego udostępniliśmy naszego Asystenta AI dla programu TERMOCAD bezpośrednio w serwisie internetowym. Nasz Asystent podlega procesowi ciągłego uczenia, w pewnym zakresie mogą Państwo wziąć w tym udział oceniając jego odpowiedzi. Zachęcamy do testowania jego możliwości, to nic nie kosztuje dodatkowo każdy użytkownik programu TERMOCAD na start otrzymuje bezpłatny pakiet 10 pytań wsparcia Asystenta AI przy pracy w programie.
Funkcjonalność i możliwości programu ArCADia-TERMOCAD PCHE:
Obliczenia zużycia paliw i emisji zanieczyszczeń do atmosfery przez systemy grzewczo-wentylacyjne.
Obliczenia zużycia paliw i emisji zanieczyszczeń do atmosfery przez systemy przygotowania ciepłej wody użytkowej.
Obliczenia zużycia paliw i emisji zanieczyszczeń do atmosfery przez systemy chłodzenia.
Obliczenia zużycia paliw i emisji zanieczyszczeń do atmosfery przez systemy oświetlenia wbudowanego.
Analiza systemów zaprojektowanych w budynku z systemami alternatywnymi.
Analiza oddziaływania inwestycji na środowisko.
Analiza technicznych i ekonomicznych możliwości wykorzystania urządzeń, które automatycznie regulują temperaturę oddzielnie w poszczególnych pomieszczeniach lub w wyznaczonej strefie ogrzewanej.
Obliczenia zużycia paliwa przez systemy w budynku.
Obliczenia kosztów eksploatacyjnych systemów ogrzewania, ciepłej wody, chłodzenia i oświetlenia.
Analiza porównawcza ze źródłem alternatywnym.
Oszacowanie nakładów inwestycyjnych.
Wyliczanie rocznych oszczędności i czasu zwrotu inwestycji.
Wbudowany edytor graficzny TERMOCADIA.
Bezpośrednia współpraca ArCADia-INWENTARYZATOR z ArCADia-TERMOCAD bez konieczności kupna modułu podstawowego ArCADia BIM.
Import pliku gbXML.
Rozszerzenie możliwości kopiowania właściwości kondygnacji i pomieszczeń.
Kreator tworzenia struktury budynku, na który składa się: kreator przegród, kreator kondygnacji oraz pomieszczeń, kreator stref cieplnych i chłodu.
Gotowe szablony przegród dla budownictwa wielkopłytowego z lat 70-80 XX w.
Obliczenia według WT 2008/2014/2017/2021 oraz według rozporządzenia MI z dn. 6.11.2008 r., rozporządzenia MIiR z dn. 3.06.2014 r. i rozporządzenia MIiR z dn. 27.02.2015 r.

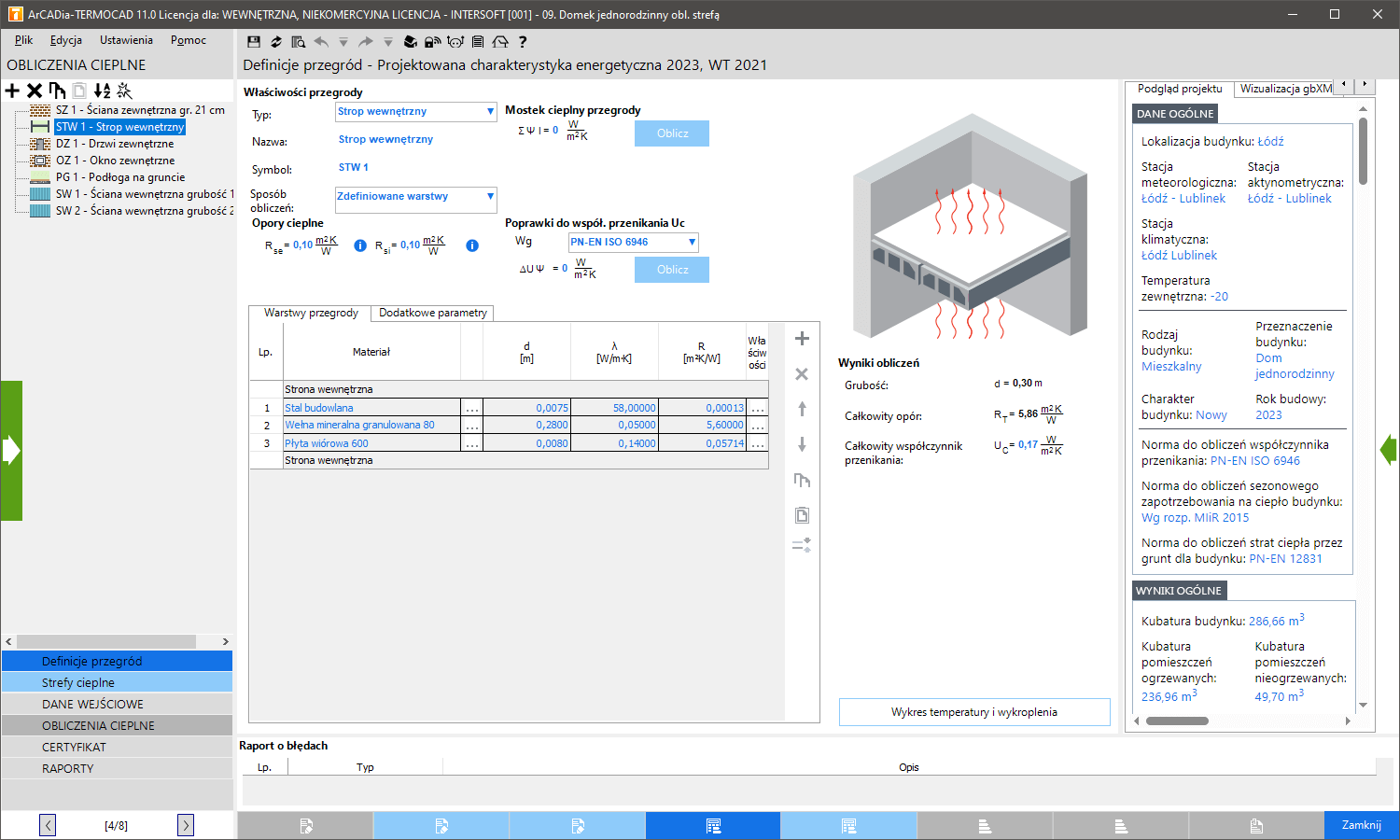

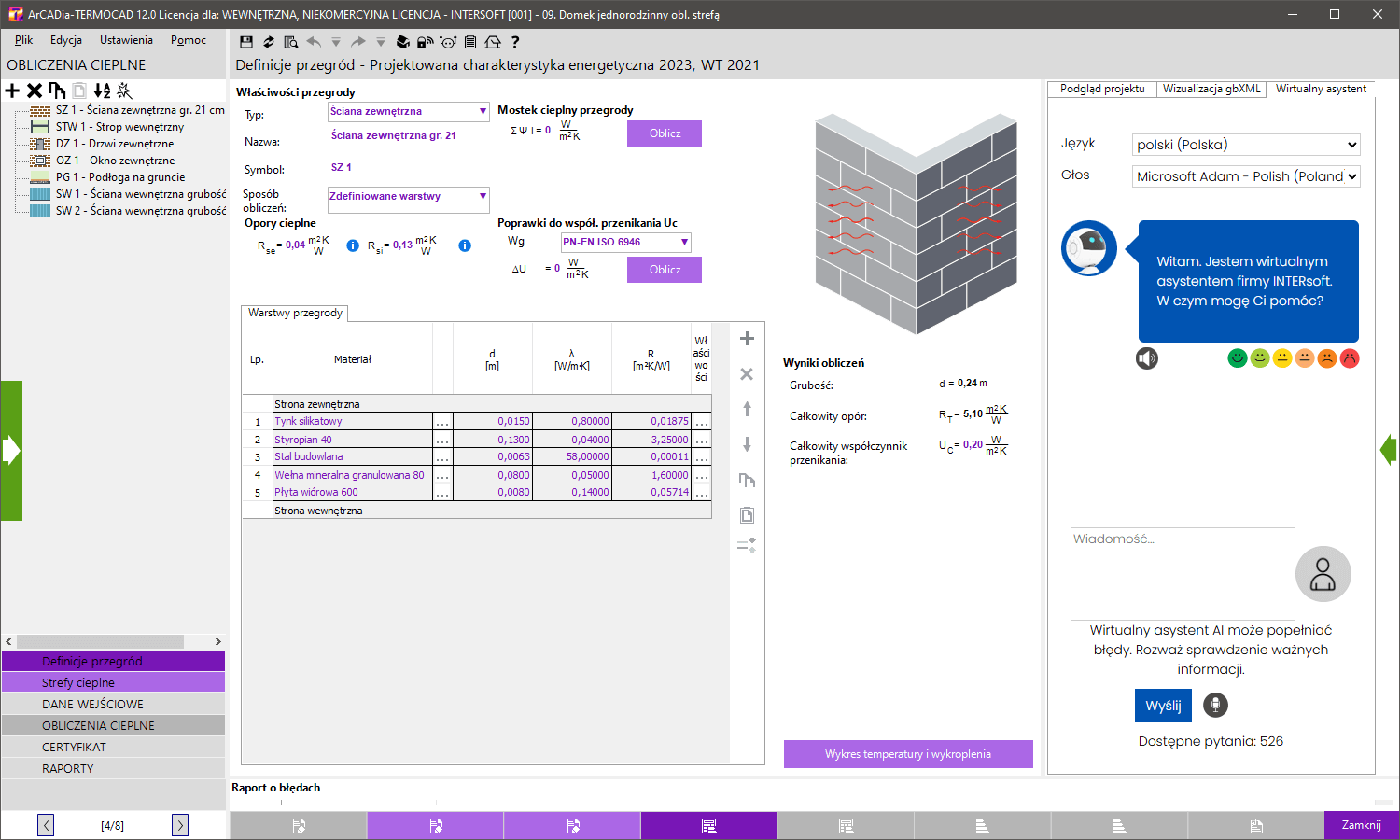

Obliczanie parametrów przegród niejednorodnych.
Obliczanie współczynnika przenikania U okien na podstawie PN-EN ISO 10077: 2007.
Obliczanie współczynnika btr i temperatury stref nieogrzewanych na podstawie PN-EN ISO 13789.
Definiowanie wielu źródeł dla systemów ogrzewania i przygotowania c.w.u.
Praca grupowa – import zdefiniowanych stref cieplnych i struktury budynku.
Automatyczne obliczanie mostków cieplnych.
Podgląd wartości EP podczas obliczeń.
Zapis szablonów zdefiniowanych danych adresowych, przegród i źródeł ciepła/chłodu/oświetlenia.
Automatyczne sprawdzanie aktualizacji.
Kalkulator do obliczeń powierzchni i objętości, funkcje Cofnij i Powtórz, kopia zapasowa.
Edycja baz danych stacji meteorologicznych, aktynometrycznych i klimatycznych.
Obliczenia strat ciepła z wykorzystaniem struktury budynku.

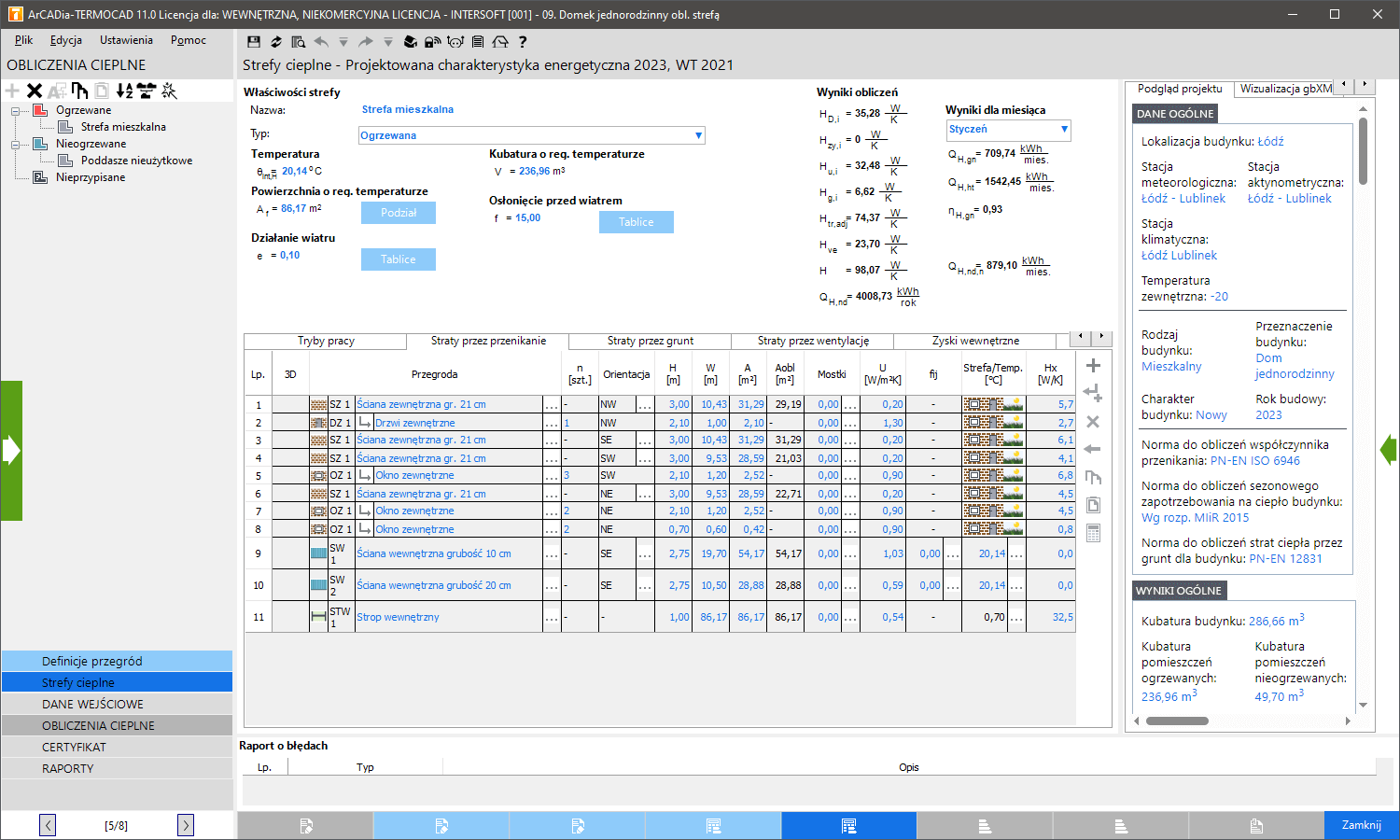

Generowanie stref cieplnych na postawie temperatur i grup pomieszczeń.
Zestawienie systemów wentylacji w budynku.
Współpraca z programami ArCADia-ARCHITEKTURA i Ceninwest.
Automatyczne obliczanie mostków na podstawie projektu budynku stworzonego w programie ArCADia-ARCHITEKTURA.
Możliwość definiowania EPH+W, ∆EPC, ∆EPL i Umax.
Obliczanie współczynnika btr i temperatury stref niechłodzonych na podstawie PN-EN ISO 13789.
Definiowanie wielu źródeł dla systemów chłodu i oświetlenia.
Obliczanie rocznego zapotrzebowania na energię końcową dla instalacji oświetlenia według PN-EN 15193:2010
Wsparcie ze strony wirtualnego Asystenta Sztucznej Inteligencji (bezpłatny pakiet 10 pytań).
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
ArCADia-TERMOCAD wymiana danych w ramach systemu ArCADia BIM
Jest to uznany i od lat ceniony program do wykonywania obliczeń energetycznych budynków, wyróżniony licznymi nagrodami, m.in. Godłem "TERAZ POLSKA" w 2010 r. oraz certyfikatem Lidera Nowych Technologii w 2016 r.
Umożliwia sporządzenie projektowanej charakterystyki energetycznej budynku.
Spełnia najnowsze wymogi prawne dotyczące wykonywania projektowanej charakterystyki energetycznej budynku. Daje gwarancję szybkiej aktualizacji w wypadku kolejnych zmian prawnych.
Pozwala na wykonanie analizy środowiskowej i ekonomicznej.
Służy do analiz porównawczych systemów zaprojektowanych w budynku z systemami alternatywnymi.
Pozwala wykonać analizę technicznych i ekonomicznych możliwości wykorzystania urządzeń, które automatycznie regulują temperaturę oddzielnie w poszczególnych pomieszczeniach lub w wyznaczonej strefie ogrzewanej.

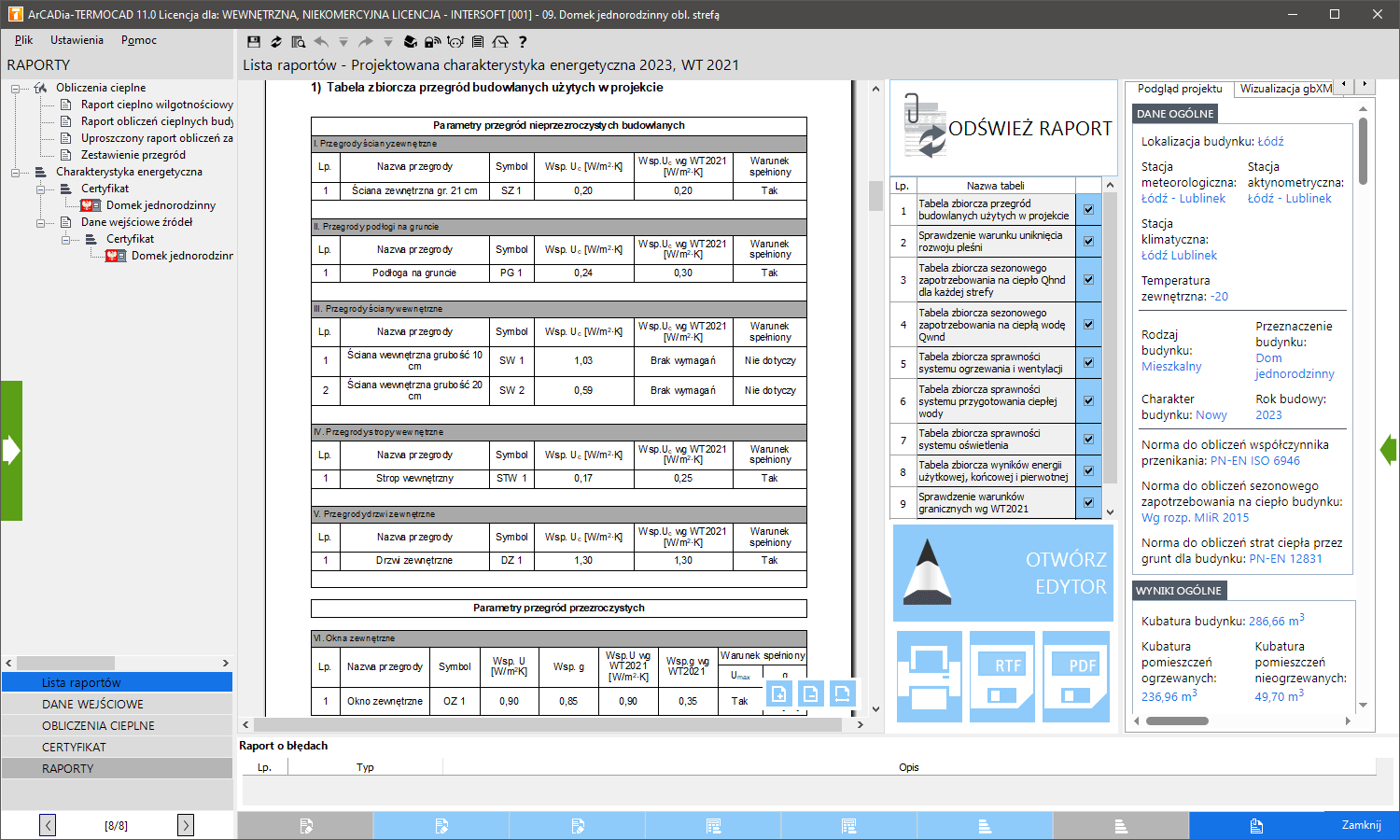

Generuje raport zestawienia przegród z podziałem na typy i z podanymi ich powierzchniami oraz orientacjami względem stron świata.
Posiada wbudowany edytor graficzny CAD do modelowania bryły budynku na potrzeby obliczeń cieplnych. Umożliwia import plików DWG oraz import/eksport projektów systemu ArCADia BIM.
Projektantom zapewnia wsparcie w pracy zgodnie z założeniami technologii BIM (Building Information Modeling).
Jedyny tego typu program na rynku ze wsparciem Asystenta Sztucznej Inteligencji.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-8500/8-9gen lub AMD Ryzen 5 ZEN2)
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
8 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM,
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM,
system: Windows 11 64-bit., Windows 10 64-bit.
Do działania programu ArCADia-TERMOCAD PCHE 11 wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
