Czym jest program Pakiet ArCADia-TERMOCAD ŚCHE 8 + PCHE 8?
Najnowsza 8 wersja programu ArCADia TERMOCAD wprowadza nowy podział wersji. Dzięki temu Użytkownik może wybrać precyzyjnie jakiej funkcjonalności potrzebuje. W ofercie promocyjnej proponujemy Państwu pakiet dwóch wersji:
Funkjonalność programu ArCADia-TERMOCAD którą zawiera ten pakiet pozawala na wykonanie:
Świadectwa charakterystyki energetycznej, zarówno metodą obliczeniową, jak i zużyciową, dla wszystkich rodzajów budynków z uwzględnieniem chłodzenia i oświetlenia zgodnie z rozporządzeniem MIiR z dnia 27 lutego 2015 r. oraz aktualnych warunków technicznych. Program daje możliwość wykonania świadectwa metodą obliczeniową lub zużyciową. Projektant pracujący w programie ArCADia-TERMOCAD może wykonać świadectwo energetyczne budynku metodą zużyciową dla każdego, nie tylko mieszkalnego, rodzaju budynku jedno- lub wielofunkcyjnego spełniającego wymagania podane w rozporządzeniu MIiR z 27.02.2015 r. Zastosowanie metody zużyciowej pozwala na wyznaczenie świadectwa charakterystyki energetycznej w oparciu o faktycznie zużytą ilość energii, jeżeli:
ciepło na potrzeby ogrzewania lub c.w.u. jest dostarczane z sieci ciepłowniczej lub gazowej,
zużycie ciepła, gazu ziemnego, c.w.u. rozlicza się na podstawie wskazań urządzeń pomiarowych,
gaz ziemny jest zużywany wyłącznie na potrzeby ogrzewania lub c.w.u., a jego zużycie jest mierzone odrębnym gazomierzem,
istnieją dokumenty potwierdzające rzeczywiste zużycie ciepła lub gazu ziemnego z ostatnich 3 lat poprzedzających sporządzenie świadectwa charakterystyki energetycznej oraz w okresie tym nie przeprowadzano robót budowlanych wpływających na charakterystykę energetyczną budynku lub jego części,
budynek lub jego część nie posiadają chłodzenia,
dla budynku (jego części) da się określić powierzchnię o regulowanej temperaturze powietrza.
Projektowanej charakterystyki energetycznej budynku, przeprowadzając obliczenia w oparciu o rozporządzenie MIiR z dnia 27 lutego 2015 r. oraz aktualne warunki techniczne. Wykonywanie niezbędnych analiz ekonomicznych i ekologicznych.
Obliczenie zużycia paliw i emisji zanieczyszczeń do atmosfery przez systemy instalacyjne budynków. W przypadku obliczeń dla projektowanej charakterystyki energetycznej istnieje możliwość porównania zaprojektowanych w budynku systemów z systemami alternatywnymi (np. z systemami na paliwa odnawialne).
Sprawdzenie ilości zużycia paliw w budynku dla zaprojektowanych systemów oraz analizę zużycia dla alternatywnych źródeł energii. Podstawą obliczeń emisji zanieczyszczeń są Materiały informacyjno-instruktażowe MOŚZNiL 1/96 „Wskaźniki emisji substancji zanieczyszczających wprowadzanych do powietrza z procesów energetycznego spalania paliw”, Dz. U. 04.281.2784. Na podstawie wprowadzonych danych program wylicza zużycie paliw poszczególnych systemów zastosowanych w budynku, a następnie koszty eksploatacyjne systemów ogrzewania, przygotowania ciepłej wody, chłodzenia i oświetlenia wbudowanego, z uwzględnieniem urządzeń pomocniczych.
Przy pierwszym uruchomieniu program przywita nas krótkim samouczkiem wprowadzającym do programu.

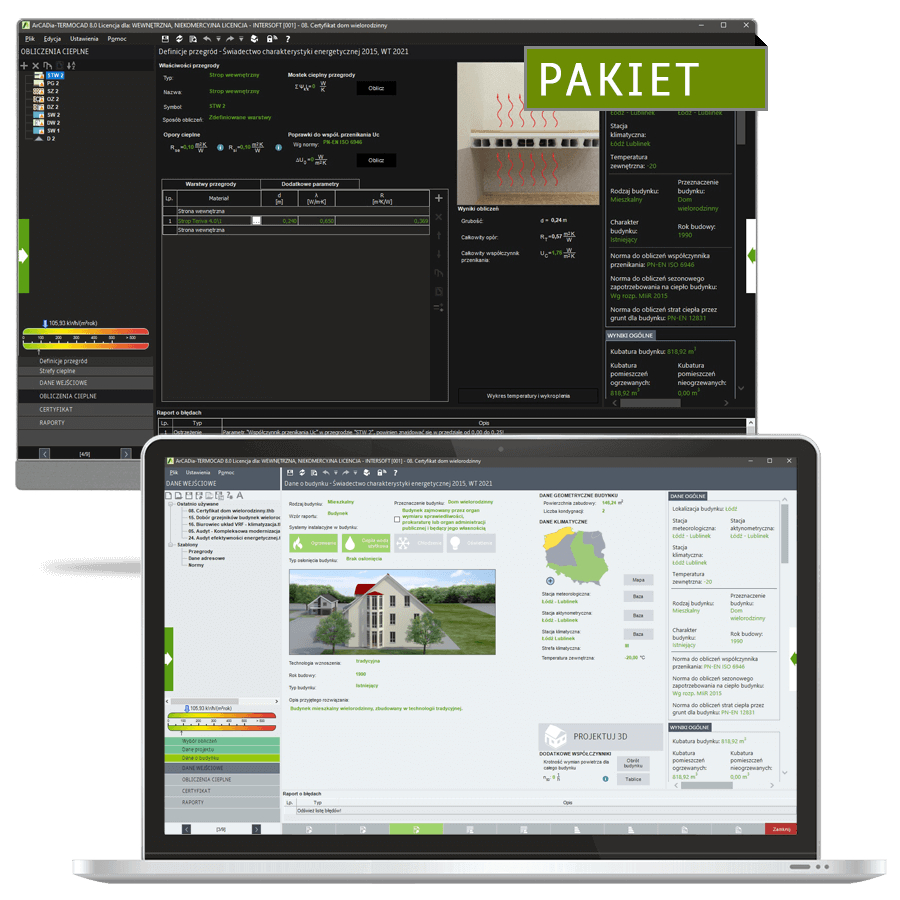

Nowa wersja programu to również zmieniona szata graficzna oraz możliwość wyboru ciemnego motywu, co na pewno pozwoli odpocząć naszym oczom i monitorom podczas pracy z aplikacją. Zmianie uległ sposób wyboru osiągnięcia zamierzenia projektowego. Od teraz możemy wybrać temat projektu lub obliczenia na odświeżonej planszy, ale również możemy wskazać konkretny raport lub kilka raportów, które chcemy otrzymać. Program automatycznie dopasuje wszystkie wymagane kroki i dostosuje niezbędne obliczenia prowadzące nas do tego, co chcemy osiągnąć. Wprowadzone dane możemy weryfikować na bieżąco w nowym panelu podglądu projektu, który jest cały czas widoczny po prawej stronie. To w nim znajdziemy m.in. dane ogólne o budynku, a także bieżące wyniki obliczeń cieplnych.

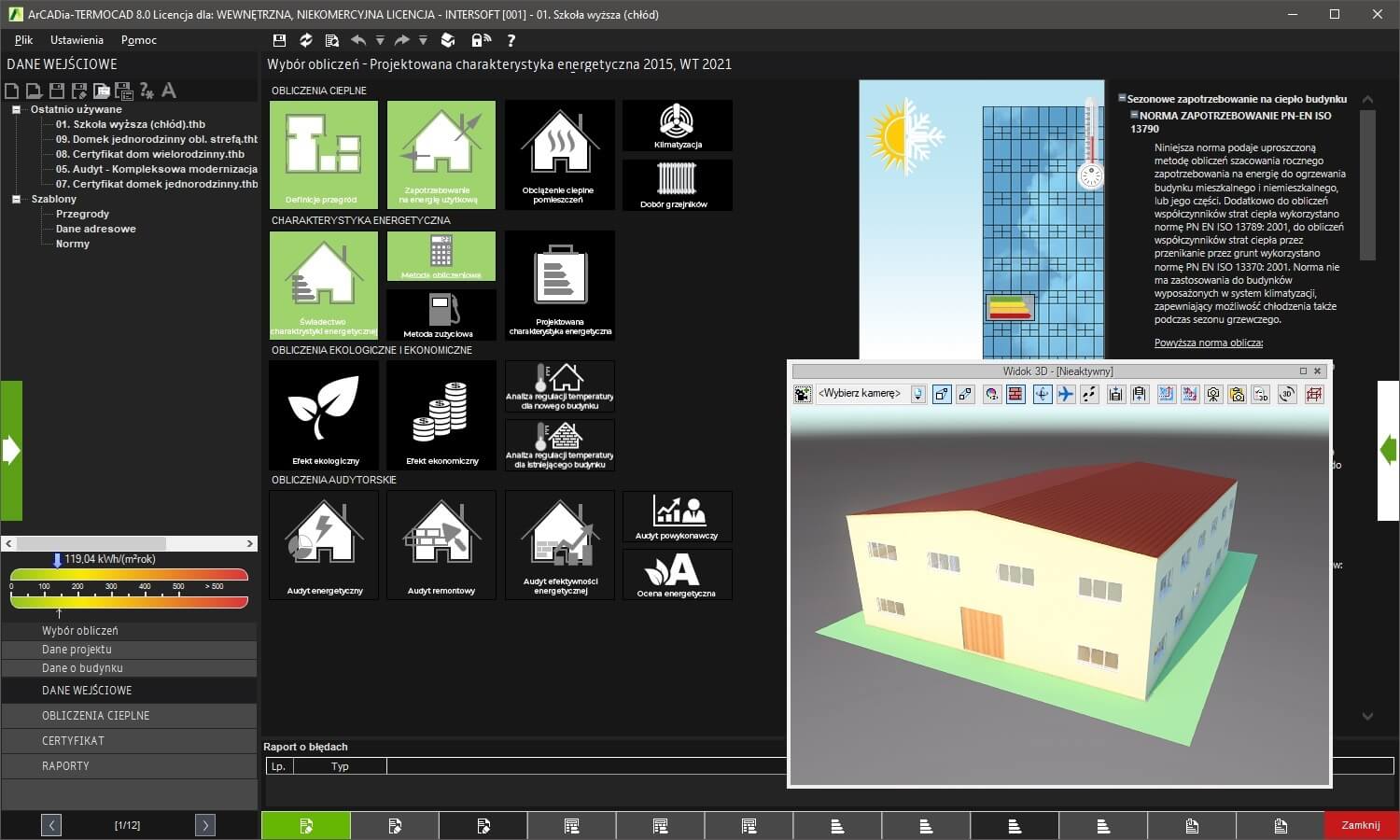

Program umożliwia wykonywanie projektowanej charakterystyki energetycznej, wykonując obliczenia bazujące na rozporządzeniu MIiR z dnia 27 lutego 2015 r. W tej wersji programu możliwe jest również obliczenie zużycia paliw i emisji zanieczyszczeń do atmosfery przez systemy instalacyjne budynków. W przypadku obliczeń dla projektowanej charakterystyki energetycznej istnieje możliwość porównania zaprojektowanych w budynku systemów z systemami alternatywnymi (np. z systemami na paliwa odnawialne). Dodatkowo program umożliwia sprawdzenie ilości zużycia paliw w budynku dla zaprojektowanych systemów oraz analizę zużycia dla alternatywnych źródeł energii. Podstawą obliczeń emisji zanieczyszczeń są Materiały informacyjno-instruktażowe MOŚZNiL 1/96 „Wskaźniki emisji substancji zanieczyszczających wprowadzanych do powietrza z procesów energetycznego spalania paliw”, Dz. U. 04.281.2784. Na podstawie wprowadzonych danych program wylicza zużycie paliw poszczególnych systemów zastosowanych w budynku, a następnie koszty eksploatacyjne systemów ogrzewania, przygotowania ciepłej wody, chłodzenia i oświetlenia wbudowanego, z uwzględnieniem urządzeń pomocniczych.
Wykonane obliczenia zużycia paliw i emisji zanieczyszczeń do atmosfery znajdują też zastosowanie w audycie wykorzystującym dotacje unijne lub NFOŚiGW oraz dla świadectwa charakterystyki energetycznej. Dodatkowo program umożliwia przeprowadzenie analizy ekonomicznej wybranych systemów w budynku z systemami alternatywnymi. Określa nakłady inwestycyjne, roczne oszczędności kosztów oraz czas zwrotu inwestycji.
Wychodząc naprzeciw aktualnym wymaganiom wynikających z rozporządzenia MR z dnia 11 września 2020 r. w sprawie szczegółowego zakresu i formy projektu budowlanego oraz rozporządzenia MR z dnia 16 września 2020 r. zmieniającego rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, program umożliwia wykonanie analiz technicznych i ekonomicznych możliwości wykorzystania urządzeń, które automatycznie regulują temperaturę oddzielnie w poszczególnych pomieszczeniach lub w wyznaczonej strefie ogrzewanej.
Po zakupie dodatkowych modułów program uzyskuje funkcjonalność, która pozwala dobrać ogrzewanie podłogowe, grzejnikowe, powietrzne i inne dla każdego pomieszczenia w module Dobór grzejników oraz wykonać obliczenia zysków ciepła do doboru urządzeń chłodzących w module Klimatyzacja – zapotrzebowanie na moc chłodniczą.
Program ArCADia-TERMOCAD pozwala na uwzględnienie w obliczeniach warunków technicznych wybranych spośród ogłoszonych na lata 2008, 2014, 2017, 2019 i 2021. Użytkownicy mają możliwość wyboru wartości referencyjnych, w zakresie wartości wskaźnika EP dla budynków oraz wartości współczynników przenikania ciepła dla przegród, pomiędzy tymi starszymi, z lat 2008 i 2014, a nowszymi, przewidzianymi na lata 2017, 2019 i 2021.
Program może być również wykorzystywany do wykonywania certyfikowanych obliczeń BREEAM. Dzięki prostej i intuicyjnej obsłudze, bogatej bazie podpowiedzi oraz możliwości pobierania geometrii budynku wraz z niezbędnymi danymi z parametrycznego projektu architektonicznego użytkownik w łatwy i szybki sposób opracowuje konieczne dokumenty zgodnie z wymogami prawnymi. Modelowanie bryły budynku umożliwia zaimplementowany do programu w pełni funkcjonalny edytor graficzny TERMOCADIA, który umożliwia import rysunków w formacie DWG oraz import i eksport projektów systemu ArCADia BIM. Dzięki temu rozwiązaniu oprogramowanie do obliczeń energetycznych budynków jest jeszcze lepiej zintegrowane z naszym systemem projektowania ArCADia BIM, którego celem jest jak najlepsze wspieranie projektantów w pracy zgodnie z założeniami BIM (Building Information Modeling).
Nowy silnik graficzny TERMOCADIA 4.0 oparty na ArCADia 14 umożliwia import rysunków w formacie DWG oraz import i eksport projektów systemu ArCADia BIM. Dzięki temu rozwiązaniu oprogramowanie do obliczeń energetycznych budynków jest jeszcze lepiej zintegrowane z naszym systemem projektowania ArCADia BIM, którego celem jest jak najlepsze wspieranie projektantów w pracy zgodnie z założeniami BIM (Building Information Modeling).
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
Szkolenie z oprogramowania ArCADia-TERMOCAD 8, współpraca z ArCADia BIM.
Omówienie interfejsu
Import modelu 3D budynku
Obliczenia projektowanych strat ciepła w pomieszczeniach
Tworzenie oraz definiowanie stref cieplnych
Wprowadzanie danych ogólnych audytu
Definiowanie źródeł systemu grzewczego oraz ciepłej wody użytkowej
Termomodernizacja ściany zewnętrznej oraz okna
Tworzenie i omówienie wariantów termomodernizacyjnych
Od lat uznany i ceniony program do wykonywania obliczeń energetycznych budynków, wyróżniony licznymi nagrodami, m.in. Godłem "TERAZ POLSKA" w 2010 r.
Spełnia najnowsze wymogi prawne dotyczące wykonywania audytów energetycznych i remontowych. Gwarancja szybkiej aktualizacji programu w wypadku kolejnych zmian prawnych.
Liczne dodatkowe moduły rozszerzające funkcjonalność programu, obliczenia klimatyzacji, dobór grzejników itd
Narzędzie wspierające sporządzanie audytów energetycznych, remontowych i efektywności energetycznej. Tworzy i oblicza warianty termomodernizacyjne, zapotrzebowanie na moc i ciepło, zmniejszenie zapotrzebowania energii, oszczędności kosztów, czas zwrotu nakładów. Generuje raport audytu z odpowiednią kartą audytu i porównaniem wyników przed i po modernizacji. Umożliwia uwzględnienie w obliczeniach modernizacji systemu ogrzewania, wentylacji, przygotowania ciepłej wody użytkowej, a w audycie efektywności energetycznej również systemu oświetlenia oraz sprzętu i urządzeń elektrycznych. Ponadto pozwala poddać termomodernizacji przegrody wymagające docieplenia oraz zaproponować wymianę stolarki okienno-drzwiowej
Generuje raport zestawienia przegród z podziałem na typy i z podanymi ich powierzchniami oraz orientacjami względem stron świata. Raport taki jest wymagany m.in. w audytach opracowywanych na potrzeby RPO
Błyskawiczny eksport online sporządzonego świadectwa energetycznego do Centralnego rejestru charakterystyki energetycznej budynków lub zapis świadectw do plików w formacie XML
Program posiada wbudowany edytor graficzny CAD do modelowania bryły budynku na potrzeby obliczeń cieplnych. Program umożliwia import plików .dwg oraz import/eksport projektów systemu ArCADia BIM
Wsparcie projektantów w pracy zgodnie z założeniami technologii BIM [Building Information Modelling]
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-6500 lub AMD Ryzen 5),
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
8 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM,
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM,
system: Windows 11 64-bit., Windows 10 64-bit.
Do działania programu Pakiet ArCADia-TERMOCAD ŚCHE 8 + PCHE 8 wymagany jest:
dostęp do Internetu
Program wykorzystuje zabezpieczenia sieciowe. Do aktywacji programu konieczny jest dostęp do Internetu z dowolnego komputera z systemem Windows. Podczas aktywacji użytkownik może dokonać wyboru trybu pracy programu: z dostępem lub bez dostępu do Internetu (tryb offline).
Zobacz procedurę instalowania programów i obsługi licencji sieciowej [PDF.]
