R3D3 – Rama 3D wersja 9.0.1 – Nowe elementy:


• Korekta błędu odświeżania wartości reakcji na ekranie graficznym dla obwiedni (teraz żeby się odświeżyły wartości nie trzeba już ruszać widokiem).
• Korekta błędu odświeżania podrysu wczytanego do projektu.
• Korekta przycięcia od dołu okna generatora przekryć geodezyjnych.
• Korekta widoku węzła po usunięciu odpowiednich prętów z częściowego przegubu (tylko jeśli pręty do usunięcia zaznaczone są oknem) rysował się częściowy przegub zamiast węzła sztywnego.
• Dla przekrojów żelbetowych ustawiono domyślny materiał na beton EN a nie tak jak dotychczas na PN.
• Korekta wykonania ponownych obliczeń zmienionego modelu po zmianie połączeń w węzłach (Projekt nie wykrywał zmian w modelu tylko wczytywał wyniki statyki).
• Korekta blokowania skręcania dla kilku prętów ciągłych zakończonych przegubami (zwiększenie granicy rozpoznawania prętów współliniowych przy blokowaniu skręcania) – skutkuje zmniejszeniem ilości układów geometrycznie zmiennych przy nieznacznych niedokładnościach geometrycznych układu.
• Korekta blokowania kontrolki wyboru przekroju pręta na zakładce Geometria przy powrocie z zakładki Wyniki i braku zaznaczonych prętów.
• Korekta wyznaczania momentu bezwładności na skręcanie dla dwuteowników dowolnych i żelbetowych.
• Zmieniono obsługę ograniczeń pól edycyjnych (na zakładce Obciążenia) odpowiedzialnych za lokalizację na prętach obciążeń ciągłych.
• Korekta działania punktu wstawiania dla generatora przekryć geodezyjnych, dla kolejnych wstawianych przekryć.
• Korekta błędu działania funkcji odłącz/dołącz pręty powodującej że w aktualnym modelu układ statycznie wyznaczalny staje się niewyznaczalny.
• Korekta błędu obsługi wyników statyki. Po przeliczeniu zmodyfikowanego projektu i nie zapisaniu go zostawały wyniki statyki dla zmodyfikowanego modelu danych mimo że model pozostał w niezmienionej formie.
• Korekta dołączania pręta przegubowego do podpory sztywnej do której wcześniej dochodziły pręty sztywno dołączone lub ich grupy.
• Wprowadzono możliwość powiększania i zmniejszania widoku w szczegółowym widoku 3D (dla osób z myszką bez rolki).
• Korekta lokalizacji obciążeń skupionych i ciągłych na pręcie w „drzewie projektu”.

R3D3 – Rama 3D wersja 9.0 – Nowe elementy:


• Wprowadzono nowy moduł wymiarujący EuroŻelbet do wymiarowania elementów prętowych wg PN-EN 1992-1-1 Eurokod2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków: wrzesień 2008
  - Obliczenie powierzchni zbrojenia podłużnego na dwukierunkowe zginanie, ściskanie mimośrodowe, rozciąganie mimośrodowe i skręcanie z uwzględnieniem nieprzekroczenia rys prostopadłych.
  - Obliczenie zbrojenia poprzecznego (strzemion) na ścinanie dwukierunkowe i skręcanie.
  - Obliczenie ugięcia dwukierunkowego w stanie zarysowanym.
  - Wymiarowane przekroje: okrągły, prostokątny, kątowy, teowy, dwuteowy, ceowy, zetowy.

• Funkcję kopiowania z ciągnięciem rozbudowano o opcję skalowania centralnego z podanym współczynnikiem skali (pozwala to np. tworzyć wieże o pasach zbieżnych i o dowolnym kształcie).
• Wprowadzono wizualizację kierunków reakcji (dla grup, sumy grup, kombinacji i obwiedni) dla pojedynczego węzła podporowego oraz (dla grup, sumy grup i kombinacji) dla całego układu.
• Wprowadzono funkcję wczytywania aktywnego podrysu z pliku DXF, umożliwiono pracę na wprowadzonym podrysie oraz dodano funkcje obsługujące podrysy w projekcie.
• Wprowadzono funkcję wczytywania podrysu dachu z pliku „xproject” systemu ArCADia wraz z możliwością automatycznego rozliczenia konstrukcji na połaciach dachowych. (tylko dla R3D3)

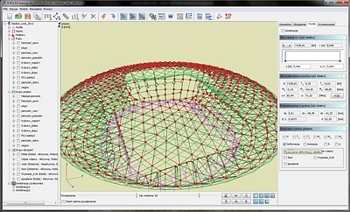

• Wprowadzono nowy generator przekryć geodezyjnych wraz z podglądem dynamicznym wstawianego układu (pozwala tworzyć złożone struktury prętowe, dla których podstawą jest kopuła geodezyjna). (tylko dla R3D3)
• Wprowadzono dodatkowe wyznaczanie obwiedni ugięć względnych dla prętów i elementów wymiarowych w trybie wymiarowania indywidualnego i zbiorczego.
• Wprowadzono funkcję wyświetlania i wygaszania wartości sił wewnętrznych, naprężeń i przemieszczeń na wykresach globalnych, na ekranie graficznym, dla wartości ekstremalnych oraz dla wybranych punktów użytkownika na zakładce Wyniki.
• Wprowadzono funkcję wyświetlania i wygaszania wartości reakcji dla widocznych symboli reakcji podporowych.

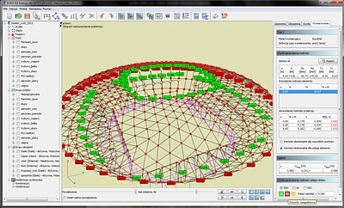

• Wprowadzono funkcję tworzenia raportu z widoku ekranu graficznego układu z wykresami sił wewnętrznych, naprężeń i przemieszczeń lub wynikami wymiarowania zbiorczego dla zakładki Wyniki i Wymiarowanie.
• Wprowadzono zapisywanie wyników obliczeń statycznych i wymiarowania do pliku oraz możliwość ich ponownego wczytania przy powtórnym otwarciu projektu bez potrzeby powtarzania obliczeń.
• Kilkadziesiąt innych drobniejszych zmian w interfejsie i funkcjonowaniu programu.
