R3D3-Rama 3D 20

•
•
•
•
•

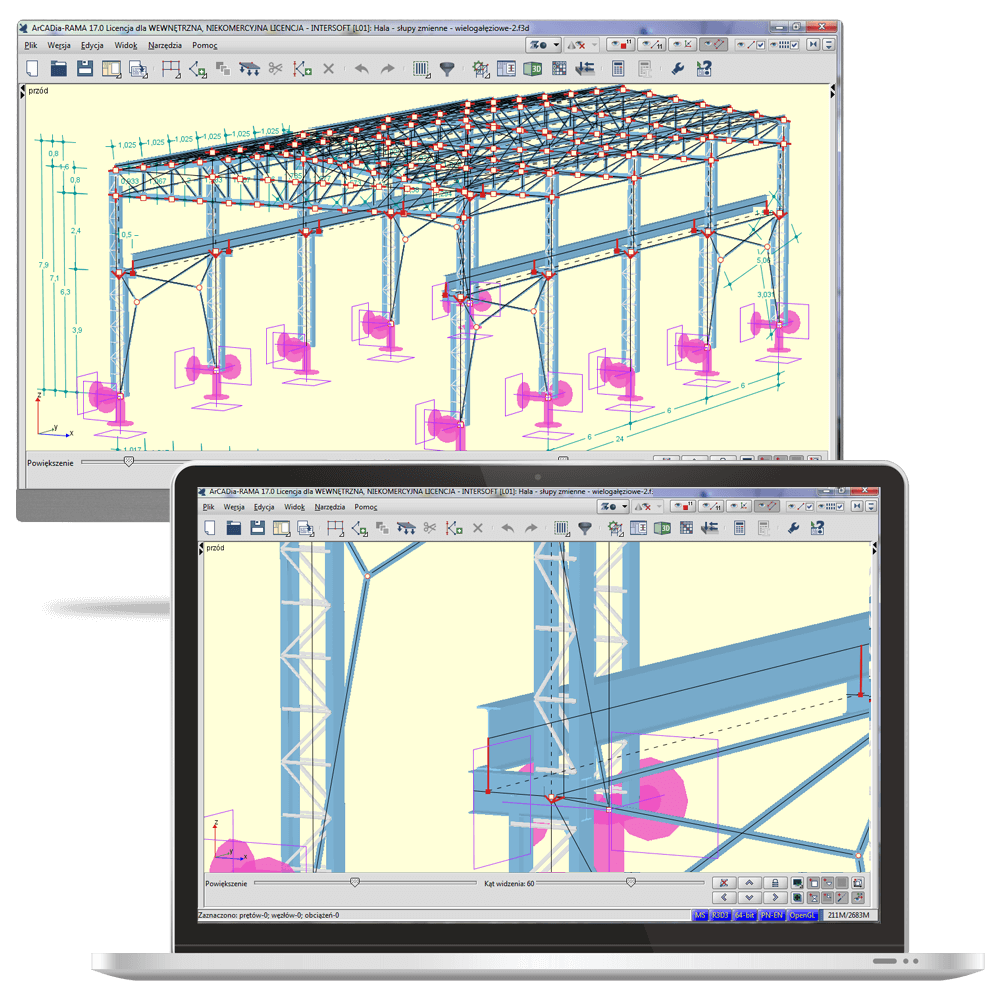

Możliwości programu R3D3-Rama 3D 20

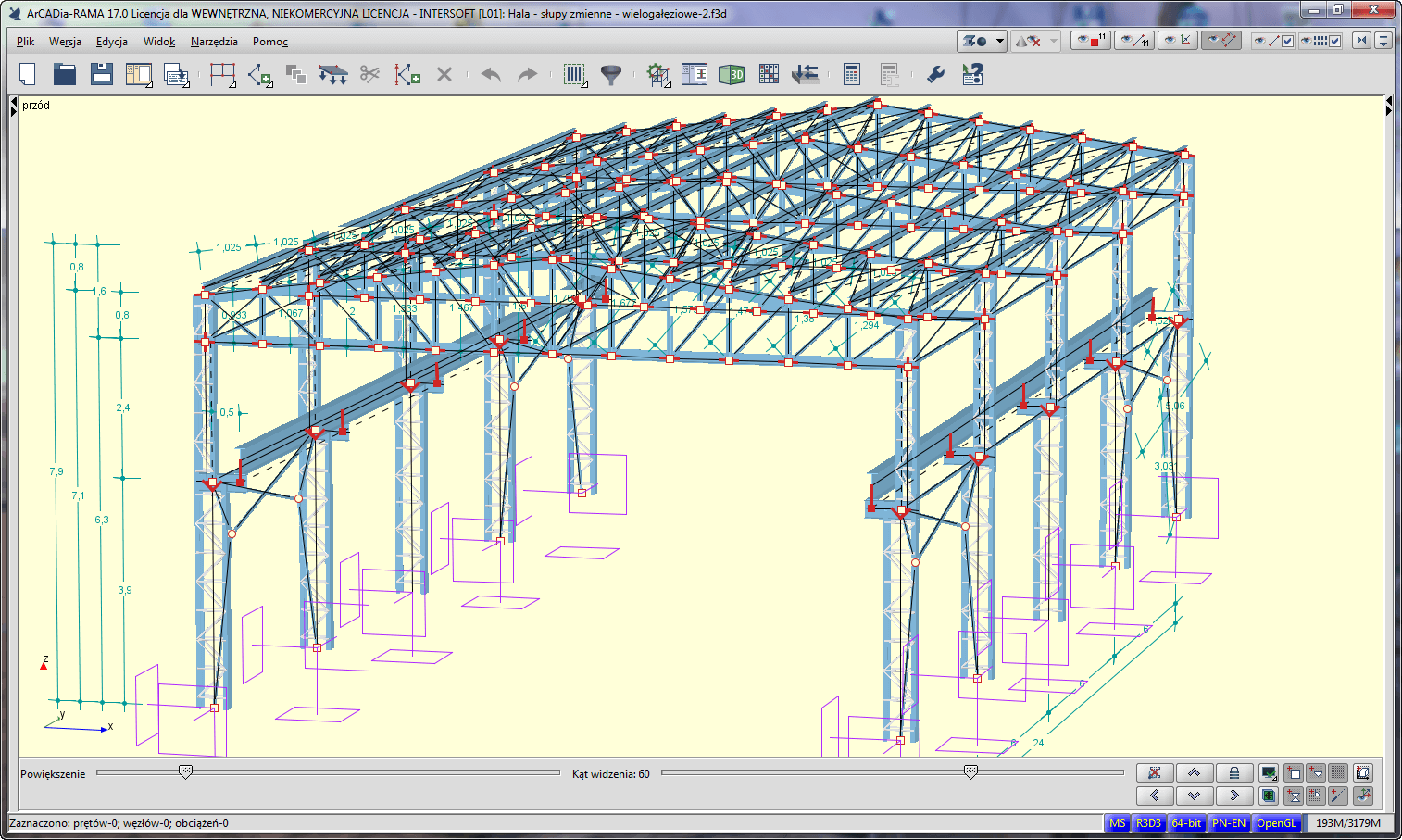

Wprowadzanie i edycja danych:

• Precyzyjne zadawanie współrzędnych elementów prętowych względnych w układzie kartezjańskim i biegunowym.
• Opcje cofania i przywracanie wprowadzonych zmian.
• Praca ze zdefiniowanymi w modelu widokami umożliwiającymi działania na fragmentach modelu.
• Zaawansowane funkcje śledzenia przy wprowadzaniu prętów układu (linie pomocnicze i punkty charakterystyczne).
• Filtrowanie i selekcja poszczególnych typów obiektów projektu (węzłów, prętów, obciążeń) po wybranych cechach.
• Wprowadzanie linii wymiarowych do modelu 3D.
• Możliwość ustawienia stałej numeracji dla prętów i węzłów modelu.
• Dodawanie komentarzy do poszczególnych elementów modelu.
• Identyfikacja obciążeń powielonych, z możliwością ich usuwania lub scalania.
• Możliwość zadawania obciążeń naciągiem (sprężenie).
• Zadawanie sił skupionych w węzłach, niezależnie od obciążeń prętowych.
• Praca z widokami na rzucie prostokątnym lub w perspektywie.
• Elementy przyciągania do węzłów, punktów środkowych, prostopadłych, bliskich, przecięcia prętów i przyłożenia obciążenia oraz punktów zdefiniowanej siatki wraz z elementami śledzenia.
• Możliwość dodawania elementów w trybie Orto na jednej z płaszczyzn głównych lub w trybie przestrzennym.
• Możliwość włączenia podglądu przekroju wprowadzanego pręta w trakcie jego wprowadzania.
• Funkcje grupowych modyfikacji węzłów, podpór, prętów i obciążeń.
• Narzędzia do edycji danych wzorowane na aplikacjach CAD, takie jak: kopiowanie, wielokrotne kopiowanie, odsuwanie, przesuwanie, wydłużanie, obracanie, odbicia lustrzane, rzutowanie współrzędnych węzłów.
• Możliwość zesztywniania dowolnych grup prętów w węźle oraz prętów i podpór.
• Podział i scalanie pręta z zachowaniem obciążeń.
• Ustawianie, obracanie i zmiana kierunku układu lokalnego pręta.
• Manager profili prętów ze zdefiniowaną biblioteką profili stalowych, żelbetowych, drewnianych oraz z możliwością rozszerzania biblioteki o własne profile.
• Tworzenie przekrojów prętów o dowolnym kształcie, docinanie przekrojów pojedynczych, kopiowanie, obracanie
  i przesuwanie części składowych przekroju złożonego.
• Parametryczne generatory konstrukcji: przestrzennych ram prostokątnych, łuków (parabolicznych i kołowych), kratownic płaskich, drewnianych wiązarów dachowych, wież przestrzennych i przekryć geodezyjnych.
• Możliwość definiowania prętów typu cięgno i prętów na mimośrodzie (jednostronnym lub dwustronnym)
  z równolegle przesuniętą osią pręta.
• Pełny zestaw typów podpór z możliwością określania ich sprężystości.
• Ukrywanie części struktury projektu na etapie edycji danych i przeglądania wyników.
• Możliwość oczyszczania i weryfikacji utworzonego modelu projektu.
• Możliwość pracy na renderowanym lub przezroczystym modelu prętowym 3D.
• Edytowalna struktura „drzewa podrysów” widoczna w drzewie projektu.
• Zadawanie obciążeń na rzut pręta.
• Możliwość edycji zadanych mimośrodów.
• Podział pręta węzłami na dowolną liczbę części.
• Monitorowanie wykorzystania pamięci.
• Automatyczny tryb dzielenia prętów węzłem elementu dochodzącego.
• Możliwość podziału obciążenia powierzchniowego na strefy obciążeń.
• Grupowe wydłużanie elementów prętowych do zaznaczonej granicy i jej przedłużenia wirtualnego.
• Grupowe wstawianie wymiarów dla zaznaczonej grupy prętów leżących w jednej płaszczyźnie.
• Generator płaskich trójwarstwowych przekryć strukturalnych (10 typów struktur).

Komunikacja:

• Wczytywanie geometrii przekroju pręta z pliku DXF.
• Import płaskich i przestrzennych plików DXF jako układy prętowe lub podrysy (z możliwością edycji).
• Eksport modelu prętowego do pliku DXF.
• Wczytywanie podrysów dachów z systemu ArCADia wraz z automatycznym generowaniem konstrukcji połaci dachowych.
• Przekazywanie widoku konstrukcyjnego 3D utworzonego na podstawie przestrzennego modelu architektonicznego systemu ArCADia do programu R3D3-Rama 3D. Elementy prętowe przekazywane są wraz z materiałem i przekrojem pręta, a pozostałe elementy modelu architektonicznego przekazywane są w postaci renderowanego lub półprzezroczystego widoku 3D oraz aktywnych podrysów.
• Eksport wszystkich typów stóp fundamentowych z modułu obliczeniowego EuroStopa do modułu skryptowego ArCADia-KOMPONENT ŻELBETOWY.
• Eksport wybranych typów słupów żelbetowych z modułu obliczeniowego EuroŻelbet do modułu ArCADia-SŁUP ŻELBETOWY.

Obliczenia:

• Kalkulator współczynnika pełzania w definicji typu wymiarowania do modułu EuroŻelbet.
• Kalkulator współczynników wyboczenia słupów opracowany na podstawie procedur Access Steel - SN008a-PL-EU (informacje uzupełniające do procedur projektowania według Eurokodów).
• Możliwość definiowania kombinatoryki grup obciążeń i automatycznej budowy obwiedni według zaleceń Eurokodu.
• Obliczenia statyczne prętów o stałym i zmiennym przekroju na długości.
• Automatyczne obliczanie wszystkich możliwych charakterystyk przekroju w układzie osi lokalnych i głównych, łącznie z wyznaczaniem rdzenia przekroju.
• Dostępne typy zadawanych obciążeń: siły i momenty skupione, obciążenia ciągłe, momenty ciągłe, podgrzanie pręta, różnica temperatur, osiadanie i obroty podpór.
• Możliwość zadawania obciążeń powierzchniowych.
• Definiowanie grup obciążeń stałych i zmiennych (pojedynczych lub multi) z możliwością określania współczynników obciążenia.
• Możliwość zadawania, obliczania i wizualizacji wyników dla grup obciążeń ruchomych.
• Definiowanie wzajemnych zależności między grupami obciążeń zmiennych (z automatycznym sprawdzaniem ich poprawności) wykorzystywanych przy budowaniu obwiedni.
• Możliwość dodatkowego zadawania własnych kombinacji użytkownika.
• Wyznaczanie pełnej obwiedni naprężeń normalnych oraz obliczanie naprężeń normalnych dla poszczególnych grup obciążeń, sumy grup obciążeń, kombinacji i obwiedni.
• Wyznaczanie wykresu naprężeń normalnych, stycznych i zredukowanych w dowolnym punkcie na przekroju pręta.
• Gradientowe mapy naprężeń normalnych, stycznych i zredukowanych w dowolnych przekrojach prętów.
• Obliczenia według teorii II rzędu.
• Kalkulatory obciążeń klimatycznych według norm PN i PN-EN, z opcją przekazywania wartości obciążeń.

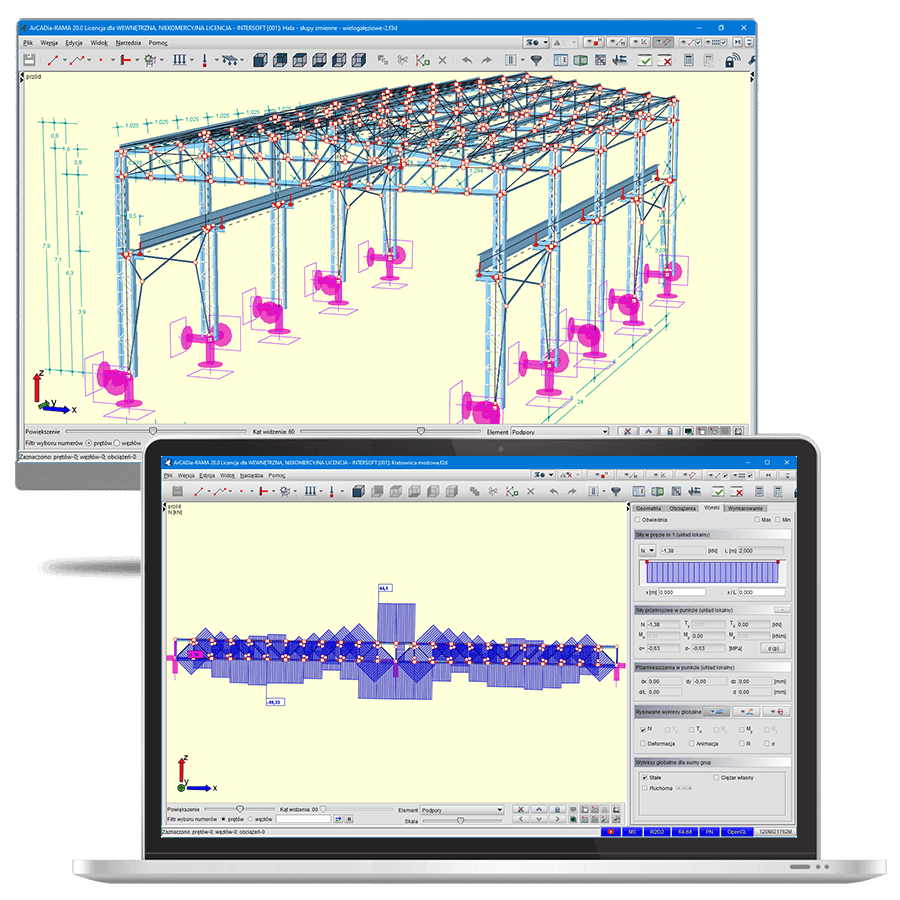

Wyniki i raporty:

• Tworzenie raportów zawierających wyniki tabelaryczne i graficzne w formacie RTF.
• Możliwość wizualizacji kierunków i wartości reakcji podporowych.
• Wyniki dla poszczególnych grup obciążeń, sumy grup obciążeń, zdefiniowanej kombinacji oraz automatycznej obwiedni dostępne na ekranie graficznym lub w postaci raportu.
• Możliwość wizualizacji schematu statycznego budującego wskazane ekstremum obwiedni.
• Tworzenie raportu z aktualnego widoku ekranu graficznego układu wraz z wykresami sił wewnętrznych, naprężeń, przemieszczeń lub wynikami wymiarowania zbiorczego.
• Wizualizacja deformacji układu.
• Szybki podgląd struktury w widoku 3D pozwalający na selekcję prętów o przekroczonych dopuszczalnych naprężeniach normalnych.
• Możliwość wizualizacji wyników sił wewnętrznych, reakcji, deformacji i naprężeń normalnych.
• Funkcja wyświetlania i wygaszania na ekranie graficznym sił wewnętrznych, naprężeń lub przemieszczeń dla wartości ekstremalnych oraz dla wybranych punktów użytkownika.
• Możliwość wykonywania raportów przemieszczeń węzłów w układzie globalnym dla grup obciążeń, dowolnej sumy tych grup lub kombinacji użytkownika.
• Wyświetlanie obrazu graficznego macierzy sztywności.

Wymiarowanie:

• Dostępne w programie płatne moduły wymiarujące elementy o stałym przekroju według norm PN:

  R3D3-InterStal [PN-90/B03200] – wymiarowanie konstrukcji stalowych w dwukierunkowym stanie naprężenia, z pominięciem momentu skręcającego,

  R3D3-InterDrewno [PN-B-03150:2000] – wymiarowanie konstrukcji drewnianych o przekrojach prostokątnych, w dwukierunkowym stanie naprężenia, z uwzględnieniem momentu skręcającego.

• Dostępne w programie płatne moduły wymiarujące elementy o stałym przekroju według norm eurokodowych PN-EN:

  R3D3-EuroStal [PN-EN 1993-1-1 Eurokod 3] – wymiarowanie konstrukcji stalowych w złożonym stanie naprężenia, z pominięciem wpływu momentu skręcającego na nośność pręta,

  R3D3-EuroStal BUILT-UP [PN-EN 1993-1-1 Eurokod 3] – wymiarowanie stalowych profili wielogałęziowych (blisko- i dalekogałęziowych),

  R3D3-EuroŻelbet [PN-EN 1992-1-1 Eurokod 2] – wymiarowanie konstrukcji żelbetowych w złożonym stanie obciążenia z uwzględnieniem zarysowania i ugięcia w stanie zarysowanym,

  R3D3-EuroStopa [PN-EN 1997-1 Eurokod 7] – wymiarowanie podpór wraz ze sprawdzeniem nośności podłoża,

  R3D3-EuroDrewno [PN-EN 1995-1-1 Eurokod 5] – wymiarowanie konstrukcji drewnianych o przekrojach prostokątnych, w dwukierunkowym stanie naprężenia, z uwzględnieniem momentu skręcającego.

• Definiowanie połączeń stalowych w poszczególnych węzłach modelu według Eurokodu oraz ich wymiarowanie
  w zewnętrznych modułach programu EuroZłącza.

  EuroZłącza

• Przekazanie reakcji podpór dla obwiedni, kombinacji, grup i sumy grup, do zewnętrznego modułu wymiarującego Fundamenty bezpośrednie programu Konstruktor, według norm PN.

  Konstruktor - Fundamenty bezpośrednie

Dodatkowe materiały:

Pobierz demo programu.

Pobierz ulotkę informacyjną w formacie pdf.

Zobacz warunki licencjonowania programu R3D3-Rama 3D 20.

Zobacz pełny opis programu R3D3-Rama 3D 20.

Wymagania systemowe programu:

Do działania programu R3D3-Rama 3D 20 wymagany jest:
